Gia công Đồ gá – Jig | CNC chính xác

1. Đồ gá là gì ?

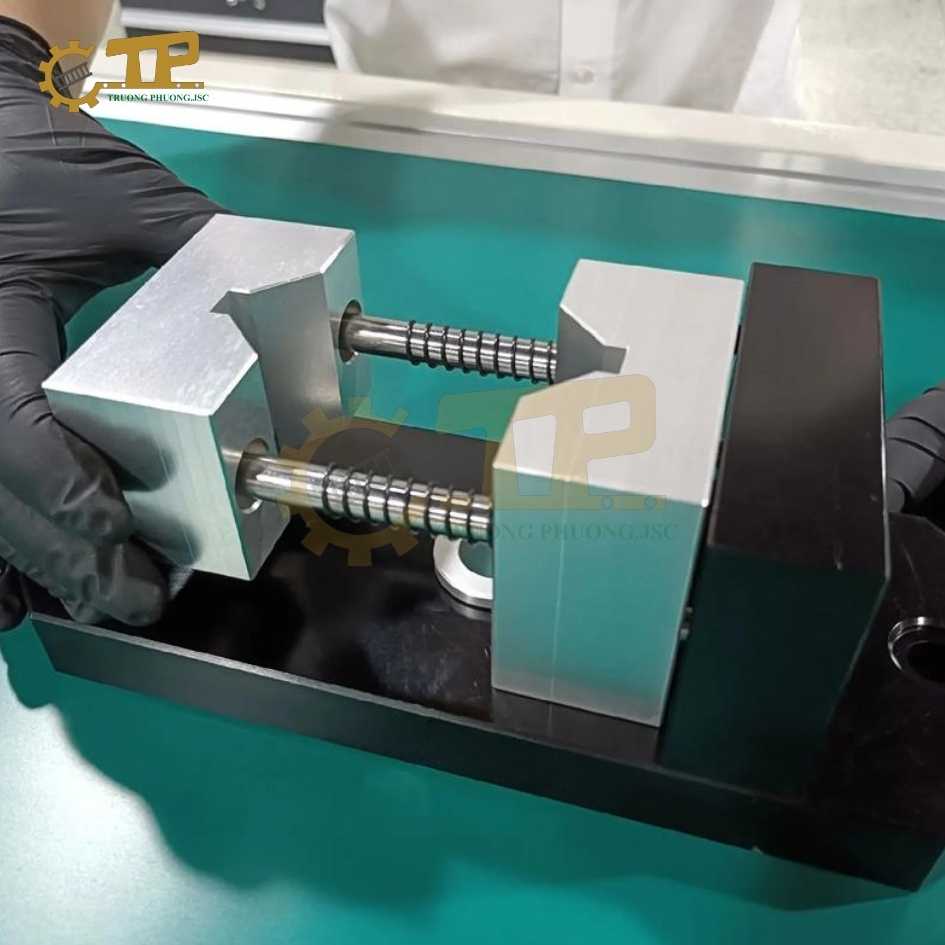

Đồ gá (Jig & Fixture) là thiết bị quan trọng dùng để định vị và kẹp chặt phôi trong quá trình gia công CNC. Nhờ đồ gá, phôi được cố định chắc chắn, không rung lắc, đảm bảo độ chính xác cao và giúp quá trình sản xuất diễn ra nhanh, ổn định.
Nếu coi dao cụ là “thợ chính”, thì đồ gá chính là cánh tay phải giúp định vị đúng chuẩn, giữ chắc phôi và hỗ trợ gia công hiệu quả trên các loại máy CNC như tiện, phay, khoan, doa, mài…

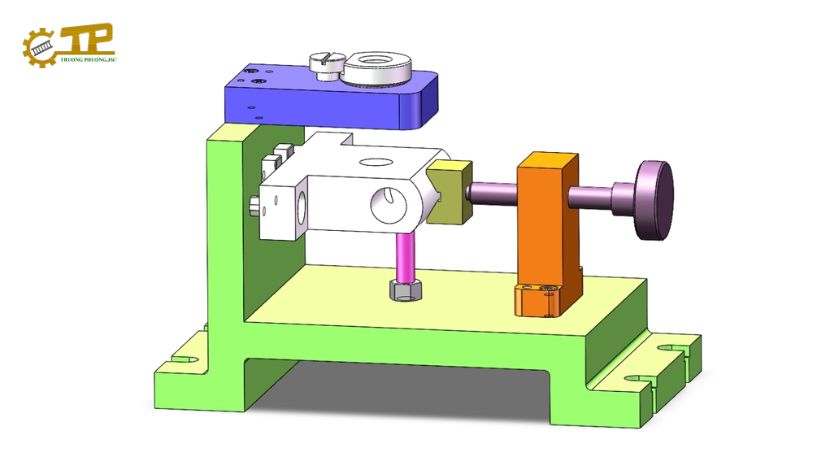

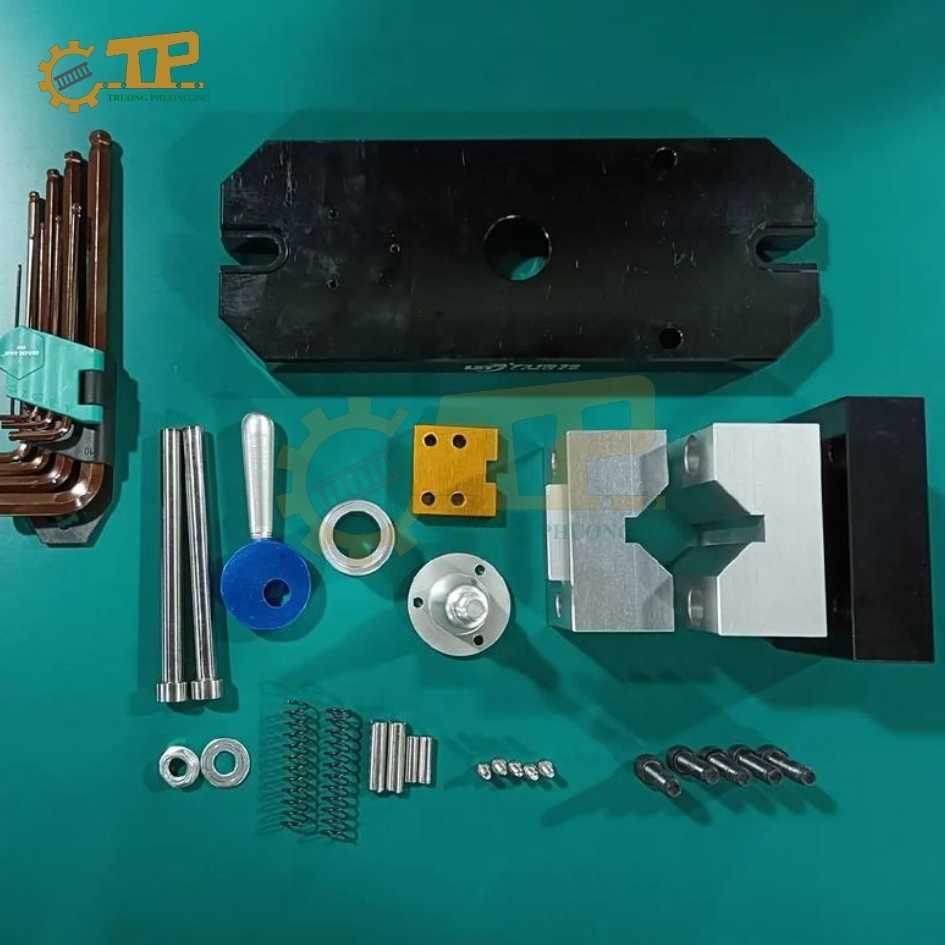

2. Cấu tạo cơ bản của đồ gá

Tuỳ theo yêu cầu gia công và đặc tính chi tiết, đồ gá có thể có nhiều dạng khác nhau. Tuy nhiên, một bộ đồ gá tiêu chuẩn thường gồm các bộ phận chính:

• Cơ cấu định vị: Xác định chính xác vị trí phôi, tránh xê dịch khi gia công.
• Cơ cấu kẹp chặt: Giữ chặt phôi bằng bulong, khí nén hoặc thủy lực, đảm bảo phôi không biến dạng.
• Thân đồ gá: Khung chịu lực chính, liên kết toàn bộ các bộ phận, thường làm từ thép cứng.
• Cơ cấu dẫn hướng – so dao: Hỗ trợ dao cụ đi đúng hướng, đảm bảo độ chính xác cắt gọt.
• Cơ cấu quay, trượt hoặc nâng hạ: Tăng tính linh hoạt khi gá lắp hoặc tháo phôi.

Ngoài ra, nhiều dòng đồ gá hiện đại còn được tích hợp thủy lực, khí nén và cảm biến để tối ưu tốc độ và độ chính xác trong sản xuất.

3. Các loại đồ gá Jig phổ biến nhất hiện nay

Trong lĩnh vực gia công cơ khí chính xác, có rất nhiều loại đồ gá khác nhau được phân loại theo các tiêu chí như nhu cầu gia công, phương pháp điều khiển, từng model máy…

Dưới đây là một số dòng phổ biến như:

• Đồ gá khoan: Thường dùng cho các thao tác gia công khoan, doa, taro lỗ. Với thiết kế tối ưu ống lót dẫn hướng cho phép mũi khoan gia công chính xác, giảm sai số hiệu quả.

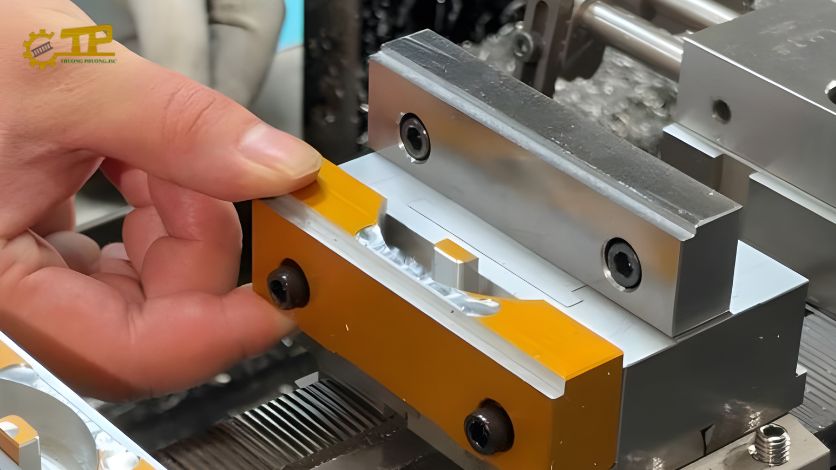

• Đồ gá phay: Thường tích hợp trên máy phay CNC để cố định phôi chắc chắn, đảm bảo máy gia công chính xác các chi tiết cần phay rãnh, phẳng, bậc… Tuỳ nhu cầu gia công có thể chọn sử dụng các dòng phù hợp như đồ gá phay tổ hợp hoặc đồ gá phay chuyên dụng.

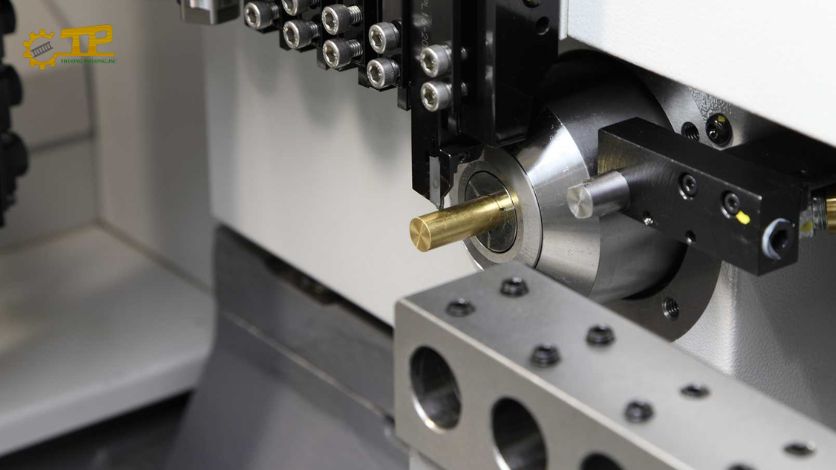

• Đồ gá tiện: Thường dùng trên máy tiện CNC, giúp giữ phôi để gia công các chi tiết côn, trụ, ren… Một số dòng đồ gá tiện phổ biến như đầu kẹp collet, mâm cặp…
• Đồ gá mài: Thường được sử dụng trên máy mài để đảm bảo độ chính xác cao. Đặc biệt lý tưởng dùng cho các chi tiết đòi hỏi độ mịn bề mặt cao trong các lĩnh vực gia công cơ khí chính xác.
• Đồ gá hàn: Thường dùng để giữ các chi tiết kim loại ở đúng vị trí để hàn, ứng dụng linh hoạt trong các lĩnh vực sản xuất ô tô, xe máy, kết cấu thép…
• Các dòng đồ gá khác: như đồ gá lắp ráp, đồ gá dùng để kiểm tra hình dạng, kích thước và vị trí chi tiết, đồ gá tích hợp hệ thống thuỷ lực, khí nén, cảm biến…



4. Làm sao để sử dụng đồ gá Jig hiệu quả

Để khai thác tối đa hiệu quả của đồ gá trong gia công cơ khí chính xác, người vận hành cần thực hiện các bước sau đây:

• Kiểm tra trước khi sử dụng đồ gá, bao gồm các tiêu chí như tình trạng chất lượng đồ gá, lắp đặt đúng vị trí, bộ phận kẹp…
• Sử dụng từng dòng đồ gá đúng mục đích và có tải trọng phù hợp với từng chi tiết
• Tuân thủ các tiêu chuẩn về an toàn lao động, bảo trì bảo dưỡng đồ gá Jig luôn trong trạng thái ổn định để duy trì khả năng hoạt động trơn tru, bền bỉ.



5. Quy trình gia công đồ gá Jig tại Trường Phương

Tại Trường Phương Việt Nam, quy trình gia công đồ gá Jig được thực hiện chuyên nghiệp và bài bản:

• Kiểm tra phôi theo thiết kế
• Xác minh thông tin bản vẽ trên phần mềm CAD
• Lập trình gia công trên phần mềm CAM
• Vận hành máy phay CNC
• Làm nguội và xử lý bề mặt
• Kiểm tra chất lượng sản phẩm trước khi bàn giao



6. Lý do chọn Trường Phương là đối tác gia công đáng tin cậy

Trường Phương Việt Nam chuyên gia công cơ khí chính xác tại Hà Nội với các sản phẩm:

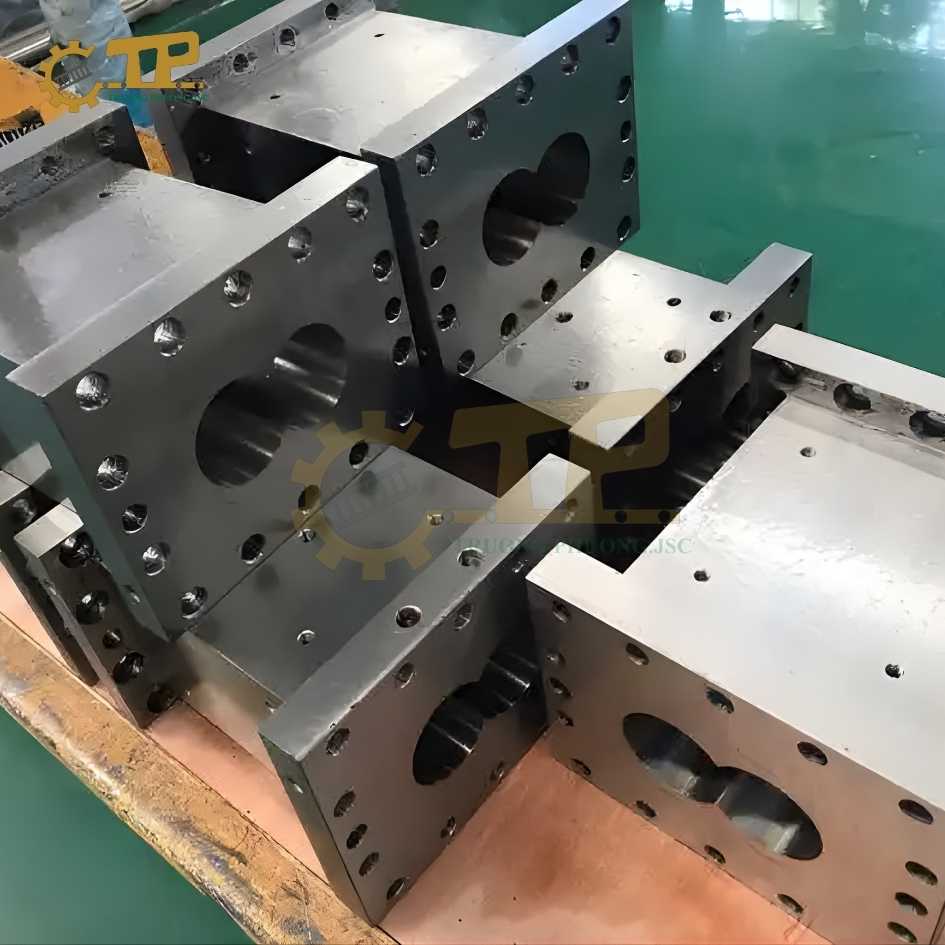

• Đồ gá - Jig - chi tiết máy
• Gia công khuân mâu
• Gia công bánh răng
• Gia công nhông xích công nghiệp
• Gia công tiện, phay CNC chính xác

Chúng tôi cam kết:

• Cung cấp sản phẩm đạt chuẩn chất lượng
• Giá cả cạnh tranh, dịch vụ chuyên nghiệp
• Hỗ trợ kỹ thuật, tư vấn thiết kế theo yêu cầu khách hàng
