Trang chủ / Khớp Nối / Khớp Nối Xích KC – Cấu Tạo, Bảng Mã Và Cách Nhận Biết

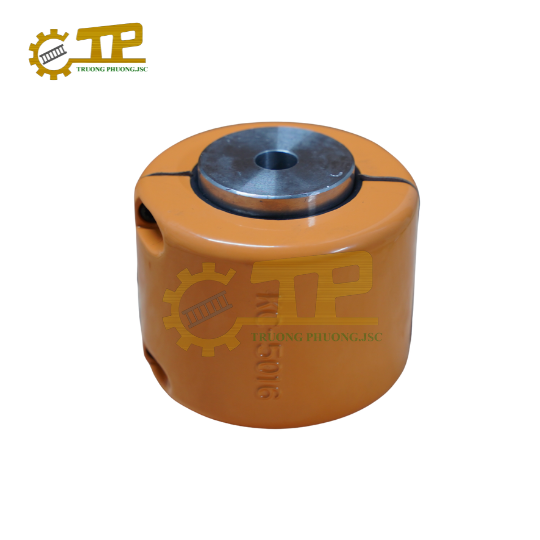

Bộ khớp nối xích KC vỏ nhôm

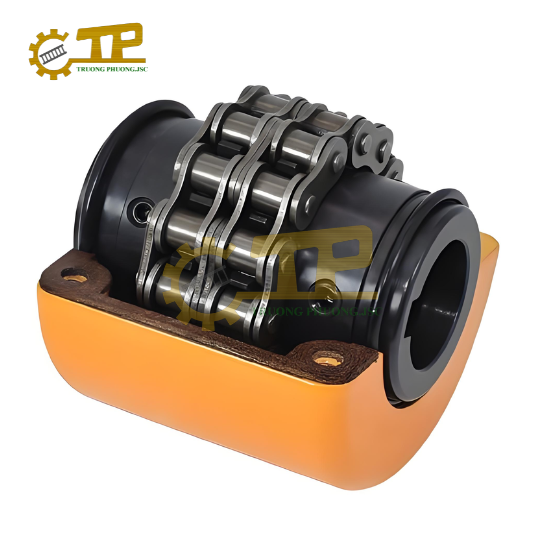

Hai nhông, xích con lăn hai dãy và vỏ nhôm của bộ KC
Hai nhông, xích con lăn hai dãy và vỏ nhôm của bộ khớp nối xích KC
Bộ khớp nối xích KC vỏ nhôm
Hai nhông, xích con lăn hai dãy và vỏ nhôm của bộ KC
Hai nhông, xích con lăn hai dãy và vỏ nhôm của bộ khớp nối xích KC

Khớp Nối Xích KC – Cấu Tạo, Bảng Mã Và Cách Nhận Biết

Trường Phương cung cấp khớp nối xích KC (Chain Coupling) với đầy đủ các size tiêu chuẩn:
KC3012, KC4014, KC4016, KC5016, KC5018, KC6018, KC8024, KC9026, KC10028, KC12030, KC14032, KC16036

  • Đường kính trục (d, mm): 12mm – 140mm
  • Mô-men xoắn danh nghĩa (T, N·m): 68 – 22.000 N·m
  • Tốc độ quay tối đa (r/min): 1.000 – 4.000 vòng/phút
  • Số răng xích: 2 dãy (double strand)
  • Trọng lượng: 0.5kg – 60kg

Đăng ký tư vấn

X
  • Chi tiết sản phẩm - thông số kĩ thuật

Khớp nối xích KC là bộ phận truyền chuyển động giữa hai đầu trục, gồm hai nhông và một đoạn xích con lăn hai dãy ôm quanh hai nhông. Dòng này còn được gọi là khớp nối trục xích hoặc chain coupling. Bạn có thể gặp bộ KC ở cụm truyền động băng tải hoặc tại vị trí nối trục trên các máy công nghiệp.

Nếu đã biết mã như KC4012, KC5016 hoặc KC8022, bạn có thể tìm nhanh trong bảng bên dưới. Nếu trên thân chỉ còn thấy một phần mã hoặc bộ đang có vỏ che, hãy bắt đầu bằng cách nhận diện hai nhông, đoạn xích đôi và vị trí của bộ nối trong cụm máy.

1. Cấu Tạo Chi Tiết Của Khớp Nối Xích KC

Cấu tạo khớp nối xích kc
Cấu tạo khớp nối xích kc

Một bộ KC gồm hai nhông lắp trên hai đầu trục và đoạn xích con lăn liên kết chúng. Một số cấu hình có thêm vỏ bao quanh phần nhông và xích.

  • Hai nhông có cùi. Mỗi nhông lắp trên một đầu trục. Phần cùi, còn gọi là moay-ơ, nằm ở giữa nhông và là phần tiếp xúc với trục.
  • Xích con lăn hai dãy. Đoạn xích ôm quanh hai nhông đặt cạnh nhau. Khi một nhông quay, đoạn xích truyền chuyển động sang nhông còn lại.
  • Vỏ nhôm. Khi có vỏ, phần nhông và xích nằm bên trong. Tùy cấu hình, vỏ có thể giúp giữ chất bôi trơn và hạn chế bụi bẩn tiếp xúc với bộ truyền.

Cụm từ khớp nối xích đôi mô tả đoạn xích có hai dãy con lăn. Nhìn ở góc nghiêng trên ảnh tháo rời, bạn có thể thấy hai hàng con lăn chạy song song. Đây là chi tiết dễ nhận ra hơn hình dáng bên ngoài của vỏ, vì ảnh chụp bộ đã lắp thường chỉ cho thấy phần vỏ bao quanh.

2. Ưu Điểm Nổi Bật Của Khớp Nối Xích KC

Không phải ngẫu nhiên mà dòng khớp nối KC lại được ưu ái trong các dây chuyền nhà máy. Sản phẩm sở hữu nhiều ưu điểm vượt trội:

  • Hiệu suất truyền động cao: Kết cấu xích con lăn giúp giảm thiểu ma sát khi quay ở tốc độ cao, tối ưu hóa năng lượng truyền tải.
  • Độ bền cơ học vượt trội: Được làm từ vật liệu thép hợp kim cao cấp chịu tải tốt, chống mài mòn và làm việc ổn định liên tục trong thời gian dài.
  • Dễ dàng lắp đặt và bảo trì: Thiết kế khớp nối cho phép tháo lắp nhanh chóng mà không cần di chuyển toàn bộ hệ thống máy, tiết kiệm thời gian dừng máy.
  • Khả năng linh hoạt tốt: Cấu trúc xích cho phép bù sai lệch góc và sai lệch tâm trục nhẹ, bảo vệ động cơ khỏi các cú sốc tải đột ngột.
  • Chi phí đầu tư hợp lý: Giá thành phải chăng, tuổi thọ cao giúp doanh nghiệp tối ưu hóa chi phí vận hành và bảo dưỡng.

3. Khớp nối KC thường gặp ở đâu?

Trên băng tải công nghiệp

Ở băng tải, bạn có thể gặp KC tại chỗ nối hai đầu trục trong cụm dẫn động, chẳng hạn giữa đầu ra của hộp giảm tốc và trục dẫn động băng. Nếu đang xem ảnh toàn bộ dây chuyền, hãy xác định vị trí motor, hộp giảm tốc và trục dẫn động trước. Sau đó mới đối chiếu phần nối nằm giữa các thiết bị này với hình của bộ KC.

Trên cụm truyền động dùng hộp giảm tốc

Một cụm hộp giảm tốc có thể có nhiều vị trí nối trục. Cách mô tả rõ nhất là gọi tên hai thiết bị ở hai phía của bộ nối, chẳng hạn bộ nối giữa motor và hộp giảm tốc hoặc bộ nối giữa hộp giảm tốc và trục máy. Nếu đang tìm hiểu thêm về vị trí lắp trên các cụm motor, có thể xem danh mục khớp nối công nghiệp để phân biệt KC với các dòng dùng đệm hoặc bánh răng.

4. Bảng Thông Số Kỹ Thuật Khớp Nối Xích KC

Để lựa chọn được mã khớp nối phù hợp với đường kính trục (d) và công suất truyền động của động cơ, quý khách hàng có thể tham khảo bảng thông số kỹ thuật tiêu chuẩn dưới đây:

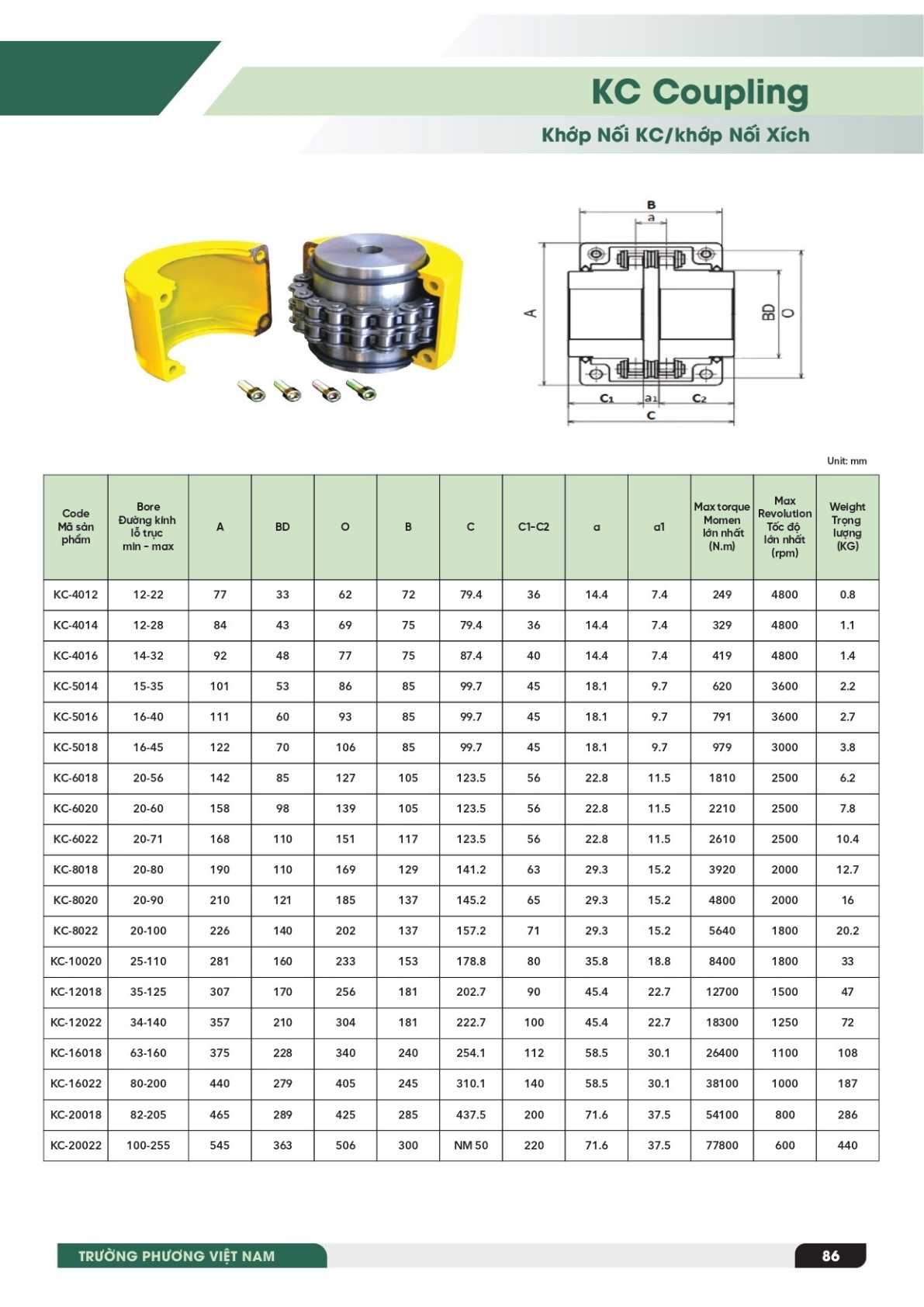

Bảng thông số các mã khớp nối xích KC theo catalogue
Bảng thông số - khớp nối xích KC

(Lưu ý: Bạn nên đối chiếu kỹ kích thước cùi trục, độ bẻ góc cho phép và mô-men xoắn cực đại của từng model như KC 4016, KC 6022, KC 8020... trước khi tiến hành lắp đặt).

5. Vì Sao Nên Chọn Khớp Nối Xích KC Tại Trường Phương?

Giữa nhiều đơn vị trên thị trường, Trường Phương luôn là đối tác được hàng ngàn doanh nghiệp lựa chọn nhờ:

  • Hàng chính hãng: Nhập khẩu trực tiếp, đầy đủ giấy tờ, thông số chuẩn xác.
  • Kho hàng lớn, sẵn có: Đầy đủ mọi mã từ KC 4012 đến KC 12022, giao nhanh không lo gián đoạn sản xuất.
  • Giá tận gốc: Tối ưu chi phí nhờ nhập khẩu không qua trung gian.
  • Hỗ trợ kỹ thuật chuyên sâu: Tư vấn chính xác model theo kích thước trục và tải trọng.
  • Bảo hành uy tín: Đổi trả linh hoạt, giao hàng toàn quốc và hỗ trợ tận tâm.

Hình ảnh thực tế khớp nối xích kc tại Trường Phương Việt Nam
Hình ảnh thực tế khớp nối xích kc tại Trường Phương Việt Nam
