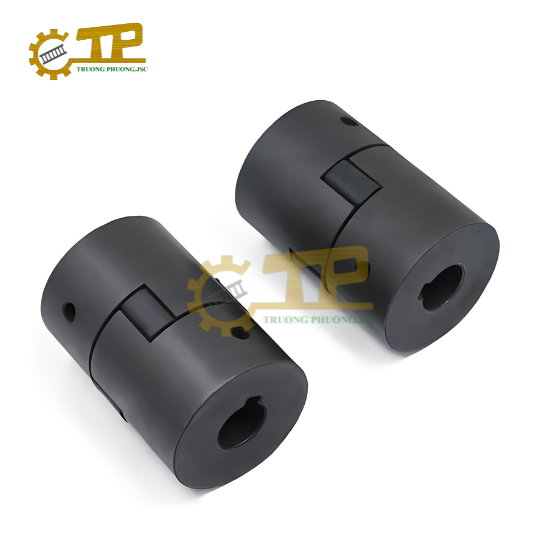

Khớp nối trục Jaw

Giới thiệu chung về khớp nối Jaw

Khớp nối Jaw hay còn gọi là khớp nối 3 chấu, khớp nối cao su, khớp nối L, CL, khớp nối mềm, khớp nối vấu, khớp nối đàn hồi, khớp nối hoa thị…

là loại khớp nối đàn hồi được sử dụng phổ biến trong truyền động cơ khí, có khả năng bù sai lệch trục, giảm rung động và hạn chế va đập khi vận hành. Khớp nối này thường được dùng trong máy bơm, quạt công nghiệp, máy nén, máy giảm tốc, thiết bị đóng gói và nhiều hệ thống cơ khí khác.

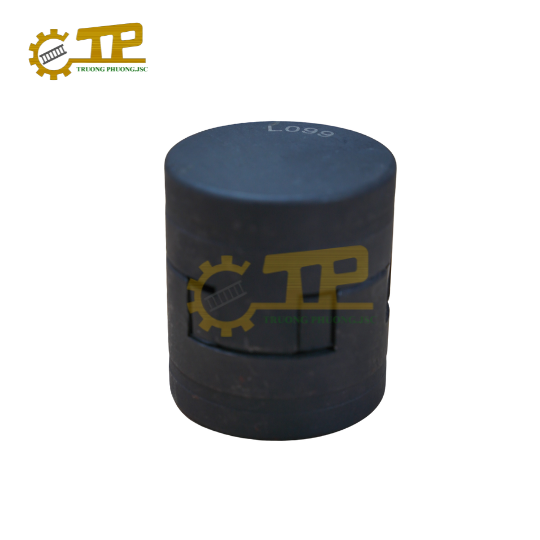

Các mã phổ biến của khớp nối Jaw: L035, L050, L070, L075, L090, L095, L099, L100, L110, L150, L190, L225.

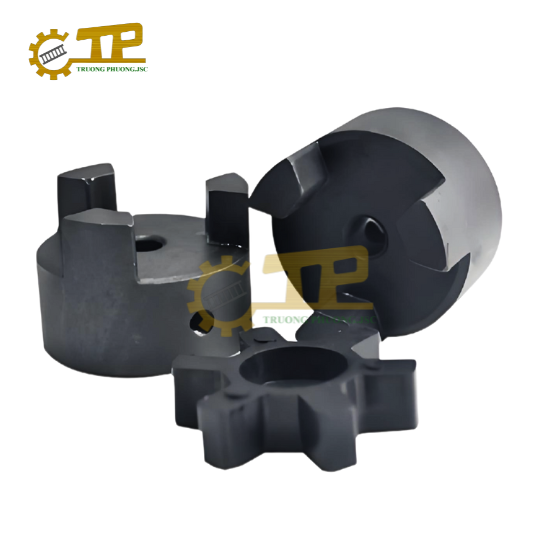

Cấu tạo của khớp nối Jaw

• Hai hub bằng kim loại (gang hoặc thép): chịu lực, gắn trực tiếp với trục động cơ và trục bị dẫn.
• Tấm đệm cao su (Spider/Element): nằm giữa hai hub, có số cánh gấp đôi số khe của hub. Đây là bộ phận hấp thụ chấn động, giảm tải va đập, giúp khớp nối hoạt động êm ái.

Ưu điểm nổi bật của khớp nối Jaw

• Giảm chấn & chống rung: nhờ đệm cao su đàn hồi.
• Truyền động êm ái – bền bỉ: hạn chế tiếng ồn khi vận hành.
• Bù sai lệch trục: giúp hệ thống vận hành ổn định.
• Dễ tháo lắp – thay thế: không cần căn chỉnh phức tạp
• Đa dạng size – phổ biến ứng dụng: phù hợp nhiều loại máy móc công nghiệp.

Ứng dụng của khớp nối Jaw

• Ngành công nghiệp nặng: máy nén khí, máy cán, bơm nước, quạt hút.
• Ngành đóng gói & thực phẩm: đảm bảo vận hành ổn định, ít rung lắc.
• Máy CNC, robot công nghiệp: cần truyền động chính xác và êm ái.
• Thiết bị tự động hóa: tăng tuổi thọ máy móc nhờ giảm rung chấn.

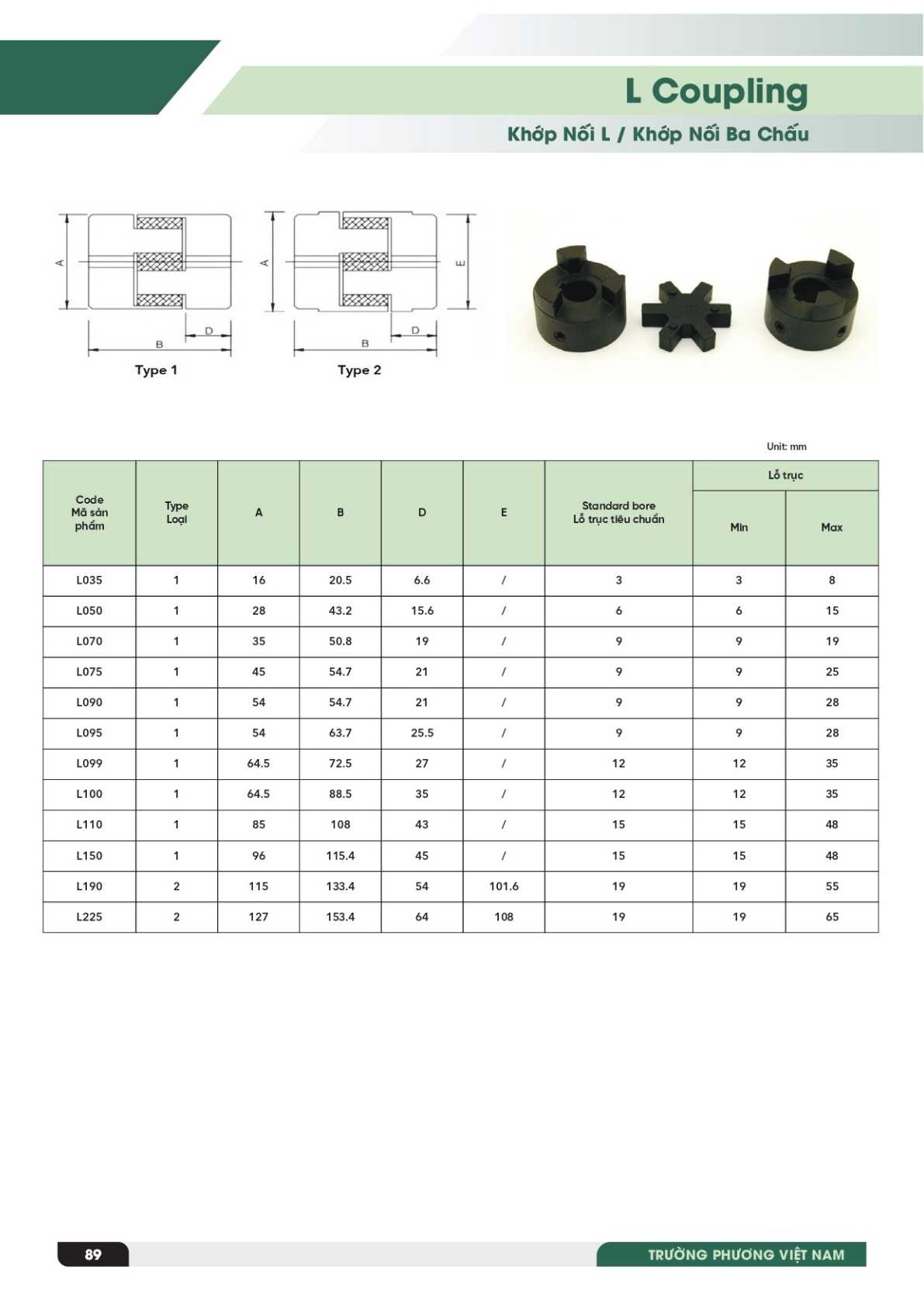

Bảng thông số khớp nối trục JAW khớp nối 3 chấu L
