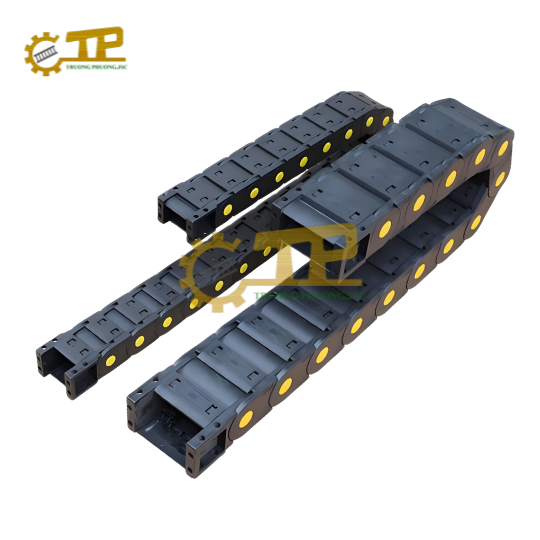

Xích nhựa luồn cáp 25×38

Xích nhựa luồn cáp 25x38 là gì?

Xích nhựa luồn cáp 25x38 là thiết bị chuyên dùng để dẫn hướng và bảo vệ dây điện, dây tín hiệu và ống khí trong các hệ thống máy móc có chuyển động liên tục. Với thiết kế dạng mắt xích liên kết, sản phẩm giúp dây dẫn di chuyển theo một quỹ đạo cố định, tránh bị xoắn, gập hoặc đứt trong quá trình vận hành.

Trong thực tế sản xuất, đặc biệt là các hệ thống CNC, robot công nghiệp hay dây chuyền tự động, việc dây dẫn bị hỏng do chuyển động là vấn đề rất phổ biến. Xích nhựa luồn cáp chính là giải pháp giúp tăng độ ổn định và tuổi thọ cho toàn bộ hệ thống.

Kích thước 25x38 mm là một trong những lựa chọn phổ biến vì cân bằng tốt giữa khả năng chứa dây và độ gọn của hệ thống.

Ưu điểm nổi bật của xích nhựa luồn cáp 25x38

Bảo vệ dây dẫn hiệu quả xích nhựa giúp cố định dây điện và ống khí trong quá trình chuyển động, tránh tình trạng rối, gập hoặc va đập vào các bộ phận khác của máy.

Vận hành êm, giảm tiếng ồn so với xích kim loại, xích nhựa hoạt động êm hơn, hạn chế rung và tiếng ồn trong quá trình máy vận hành.

Độ bền cao, chịu mài mòn tốt nhựa kỹ thuật có khả năng chống mài mòn, chịu lực và chịu va đập tốt, phù hợp với môi trường sản xuất.

Dễ lắp đặt và bảo trì thiết kế module cho phép tháo lắp nhanh, dễ thay thế từng đoạn khi cần.

Ứng dụng thực tế

Xích nhựa luồn cáp 25x38 được sử dụng rộng rãi trong:

• Máy CNC (phay, tiện, khắc)
• Robot công nghiệp
• Máy cắt laser
• Máy đóng gói tự động
• Dây chuyền sản xuất

Đây là kích thước lý tưởng cho các hệ thống cần đi nhiều dây nhưng vẫn giữ thiết kế gọn.

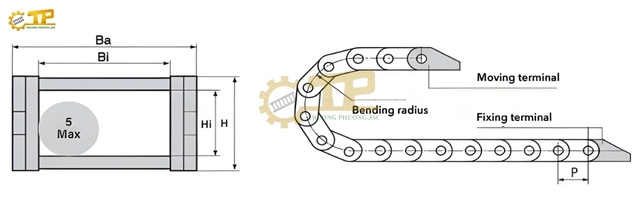

Bảng thông số các mã máng xích nhựa

Code (Mã)	Kích thước trong (Hi x Bi)	Kích thước ngoài (H x Ba)	Bán kính (R)	Bước xích (P)
5x5	5x5	8x8.9	10	10
7x7	7x7	10x12.5	15	16.7
10x6	10x6	13.5x13.5	18	20
10x10	10x10	15x17.5	18	20
10x15	10x15	16x23	18	20
10x20	10x20	15.5x28	18	20
10x30	10x30	15x38	18	20
15x15	15x15	20x25	28	20
15x20	15x20	20x29	28	20
15x30	15x30	20x40	28	20
15x40	15x40	20x50	28	20
15x50	15x50	20x60	28	20
18x18	18x18	24x30	38	33.5
18x25	18x25	24x36	38	33.5
18x37	18x37	24x49	38	33.5
18x50	18x50	24x61	38	33.5
20x38	20x38	35x55	55/75/100	45.5
20x50	20x50	35x65	55/75/100	45.5
20x60	20x60	35x75	55/75/100	45.5
20x75	20x75	35x90	55/75/100	45.5
20x100	20x100	35x116	55/75/100	45.5
20x125	20x125	35x141	55/75/100	45.5
25x38	25x38	40x55	55/75/100/125/150	45.5
25x50	25x50	40x65	55/75/100/125/150	45.5
25x60	25x60	40x75	55/75/100/125/150	45.5
25x75	25x75	40x90	55/75/100/125/150	45.5
25x100	25x100	40x115	55/75/100/125/150	45.5
25x125	25x125	40x142	55/75/100/125/150	45.5

Nếu hệ thống có nhiều dây hơn, bạn có thể cân nhắc lên máng xích nhựa 35x50
