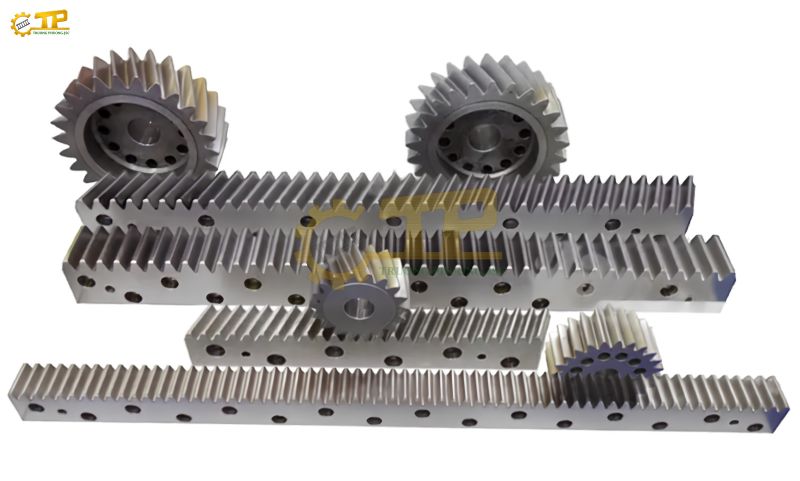

Trong hệ truyền động cơ khí, thanh răng công nghiệp đóng vai trò là cầu nối quan trọng giúp chuyển đổi chuyển động quay thành chuyển động thẳng với độ chính xác tuyệt đối. Khi kết hợp với bánh răng ăn khớp hoặc (bánh răng chóp/ bánh răng thẳng), bộ đôi này tạo nên cơ cấu truyền lực bền bơi, chịu tải lớn và được ứng dụng rộng rãi trong các máy móc tự động hóa hiện đại.
Bài viết này sẽ cung cấp toàn bộ thông tin chi tiết từ khái niệm, phân loại, thông số kỹ thuật đến địa chỉ phân phối thanh răng uy tín tại Việt Nam.
1. Thanh Răng Công Nghiệp Là Gì?
Thanh răng công nghiệp (tiếng Anh: Gear Rack) là một dải kim loại hình thanh dài được gia công các răng có kích thước, bước răng và góc nghiêng đều đặn dọc theo chiều dài.
Về bản chất, thanh răng có thể coi là một bánh răng có bán kính vòng chia vô cùng lớn. Khi thanh răng ghép nối với bánh răng chủ động, chuyển động quay tròn của bánh răng sẽ đẩy thanh răng tịnh tiến theo đường thẳng (hoặc ngược lại). Cơ cấu này cho phép truyền động cơ học liên tục, giảm thiểu tối đa độ rơ và chịu được áp lực làm việc cao.
2. Phân Loại Thanh Răng Công Nghiệp Phổ Biến
Dựa vào đặc điểm hình học và kết cấu răng, thanh răng công nghiệp được chia thành 2 nhóm chính:
2.1. Phân loại theo hướng răng
Thanh răng thẳng (Spur Gear Rack): Các răng được cắt vuông góc với chiều dài thanh, ăn khớp hoàn hảo cùng bánh răng thẳng. Ưu điểm là dễ gia công, giá thành tối ưu, thi công lắp đặt đơn giản.
Thanh răng nghiêng / Thanh răng chéo (Helical Gear Rack): Các răng được cắt nghiêng một góc (thường là 19 độ 31 phút 42 giây) để ăn khớp với bánh răng nghiêng. Nhờ diện tích tiếp xúc ăn khớp lớn hơn, hệ thống hoạt động êm ái hơn, ít tiếng ồn và chịu tải trọng cao hơn so với dạng răng thẳng.
Thanh răng chéo tăng hiệu xuất giảm tiếng ồn
2.2. Phân loại theo mức độ gia công & Độ chính xác
Thanh răng chưa mài (Phay thô / Phay tinh): Bề mặt răng qua gia công phay, phù hợp cho hệ thống truyền động thông thường, máy móc tải nặng không quá khắt khe về độ ồn.
Thanh răng mài chính xác (Ground Gear Rack): Răng được nhiệt luyện (tôi cao tần / tôi chân không) và mài chính xác các mặt răng (đạt cấp chính xác DIN 6 - DIN 9). Dùng cho máy CNC, cánh tay Robot yêu cầu độ chính xác micromet.
3. Các Thông Số Kỹ Thuật Quan Trọng Của Thanh Răng
Khi lựa chọn thanh răng công nghiệp cho thiết kế hoặc thay thế, bạn cần nắm rõ các thông số kỹ thuật cốt lõi sau:

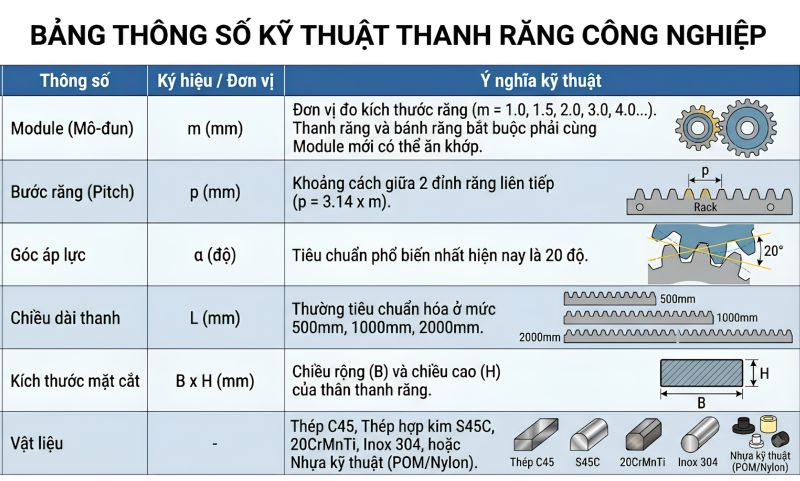

Bảng xác định kích thước thanh răng bánh răng
Lưu ý kỹ thuật: Luôn chọn thanh răng có xử lý nhiệt bề mặt (tôi cứng mặt răng 40 - 50 HRC) nếu hệ thống vận hành liên tục dưới tải trọng lớn để tránh nhanh mòn răng.
4. Ứng Dụng Của Thanh Răng Trong Sản Xuất & Tự Động Hóa
Nhờ khả năng truyền lực khỏe và định vị chính xác, thanh răng công nghiệp xuất hiện trong hầu hết các dây chuyền chế tạo:
Máy gia công cơ khí CNC: Máy cắt Plasma/Laser CNC, máy phay gỗ CNC, máy Router (sử dụng hệ thanh răng nghiêng mài chính xác).
Hệ thống Nâng hạ & Băng tải: Cầu trục công nghiệp, thang máy chở hàng, cổng trục cảng biển.
Cánh tay Robot & Tự động hóa: Robot gắp sản phẩm, hệ thống kho thông minh (AGV/RGV).
Cửa cổng tự động: Cửa cổng trượt công nghiệp cho nhà xưởng, cơ quan.
5. Thanh Răng Công Nghiệp Ở Đâu Uy Tín, Chất Lượng?
Việc lựa chọn thanh răng kém chất lượng (răng cắt không đều, vật liệu mềm, dễ cong vênh) sẽ dẫn đến tình trạng nhanh mòn, gây tiếng ồn lớn và làm hỏng toàn bộ bộ bánh răng ăn khớp của hệ thống.
Trường Phương Việt Nam là đơn vị hàng đầu chuyên sản xuất, gia công cơ khí và phân phối các thiết bị truyền động cơ khí chính xác tại Việt Nam:
Đa dạng sản phẩm: Cung cấp đầy đủ các dòng thanh răng thẳng, thanh răng nghiêng, bánh răng đạt tiêu chuẩn chất lượng cao.
Gia công theo yêu cầu: Nhận gia công bánh răng, cắt, phay, tôi cứng và mài thanh răng theo đúng bản vẽ kỹ thuật của khách hàng.
Chất lượng cam kết: Vật liệu đạt chuẩn (Thép C45, S45C, thép hợp kim), độ bền cơ học cao, bước răng ăn khớp chuẩn xác.
Giá thành cạnh tranh: Giá gốc tại xưởng sản xuất, hỗ trợ giao hàng toàn quốc và tư vấn giải pháp kỹ thuật miễn phí.
Công ty Cổ phần Trường Phương Việt Nam chuyên tư vấn – thiết kế – gia công cơ khí chính xác theo yêu cầu, đáp ứng các tiêu chuẩn kỹ thuật khắt khe trong sản xuất công nghiệp.
