Gối Đỡ Vòng Bi Công Nghiệp UCP, UCF, UCT, UCFL, UCFC
Gối đỡ vòng bi là cụm chi tiết dùng để đỡ trục quay và liên kết ổ bi với bệ hoặc vách máy. Sản phẩm còn được gọi là gối đỡ bạc đạn hoặc gối bi, thường gặp trong băng tải, cụm con lăn và thiết bị truyền động.
Để chọn đúng bộ gối, cần đối chiếu đường kính trục, kiểu thân, kích thước lắp và điều kiện vận hành. Các dòng UCP, UCF, UCFL, UCT và UCFC khác nhau về hình dạng và cách liên kết với máy.
Một bộ gối phổ biến gồm ổ bi lắp trong và thân gối:
Thân gối: tạo mặt liên kết với bệ, vách hoặc cơ cấu dẫn hướng. Vật liệu, vị trí bắt bulông và đầu cấp mỡ phụ thuộc từng dòng sản phẩm.
Ổ bi lắp trong: đỡ trục quay; nhiều cấu hình sử dụng ổ có mặt ngoài dạng cầu, phù hợp với lòng thân gối. Phương án khóa trục và phớt cần kiểm tra theo đúng mã.

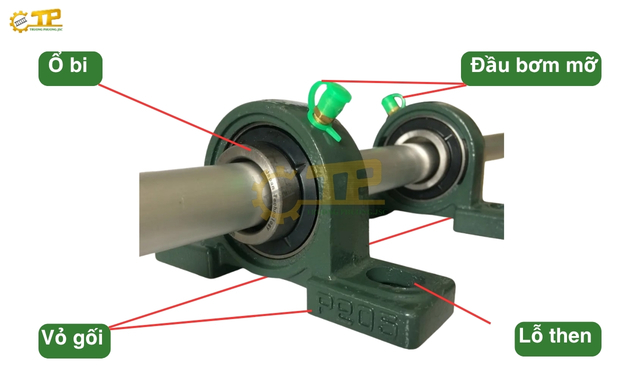

Cấu tạo: ổ bi, thân gối và bộ gối hoàn chỉnh
Khả năng điều chỉnh góc của một số cấu hình hỗ trợ căn chỉnh khi lắp. Không xem đây là giải pháp khắc phục trục cong, bệ biến dạng hoặc sai lệch trong vận hành.
Khi mua thay thế, hãy ghi rõ cần nguyên bộ, ổ bi hay thân rời. Chỉ thay riêng chi tiết sau khi kiểm tra độ tương thích và tình trạng cụm gối.
2. Các loại gối đỡ vòng bi phổ biến hiện nay
Để phù hợp với các kết cấu đa dạng, gối đỡ ổ bi được sản xuất thành nhiều kiểu dáng vỏ khác nhau. Tùy thuộc vào hướng lắp đặt của trục và không gian của thiết bị, các kỹ sư thường lựa chọn 5 dòng gối đỡ con lăn thông dụng sau:
Tổng quan năm kiểu thân gối bi UCP, UCF, UCFL, UCT và UCFC
2.1 Gối đỡ vòng bi UCP dạng omega

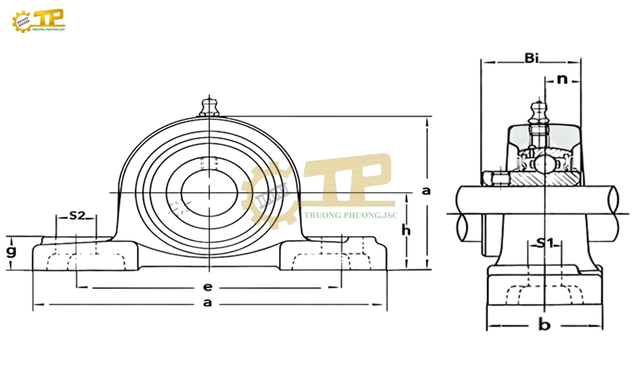

Mô tả hình học gối đỡ vòng bi UCP
Gối đỡ UCP có chân đế và hai vị trí bắt bulông, phù hợp với bố trí lắp trên bệ. Khi thay gối, cần kiểm tra cỡ trục, chiều cao tâm trục, khoảng cách lỗ và kích thước đế.
Cùng đường kính trục chưa đủ để kết luận hai bộ gối lắp thay được cho nhau.
2.2 Gối đỡ vòng bi UCF dạng mặt bích vuông

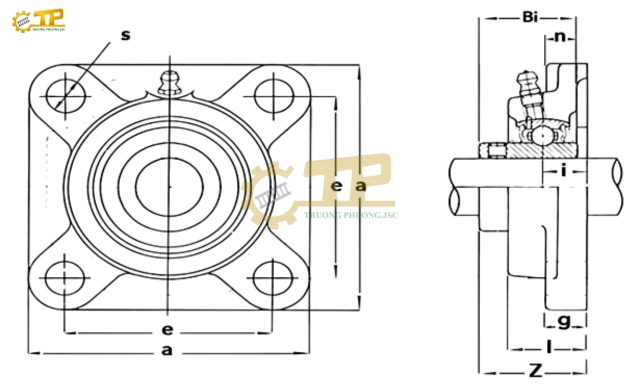

Mô tả hình học gối đỡ vòng bi UCF
Gối đỡ UCF có mặt bích vuông với bốn lỗ bắt bulông, dùng để liên kết với mặt lắp vuông góc đường tâm trục.
Cần đối chiếu cạnh bích, khoảng cách tâm lỗ và phần nhô của cụm ổ. Không dùng kích thước chân đế UCP để khoan mặt lắp UCF.
2.3 Gối đỡ vòng bi UCFL dạng mặt bích quả trám

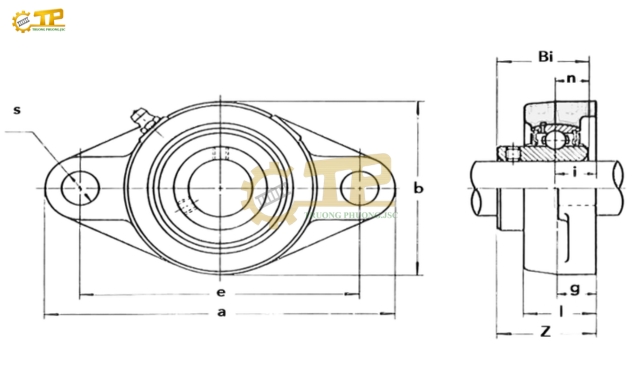

Mô tả hình học gối đỡ vòng bi UCF
Gối đỡ UCFL có mặt bích dạng oval hoặc quả trám, với hai lỗ liên kết ở hai đầu.
Kiểu thân này phù hợp với mặt lắp được thiết kế tương ứng. Không mặc định UCFL thay trực tiếp UCF; cần kiểm tra khoảng cách lỗ, diện tích tiếp xúc và yêu cầu chịu lực.
2.4 Gối đỡ tăng xích UCT dạng chữ T

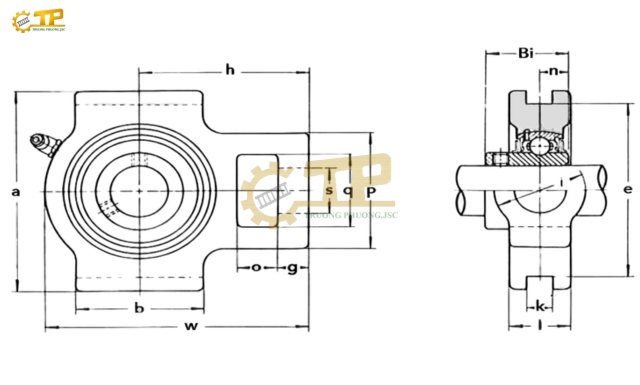

Mô tả hình học gối đỡ vòng bi UCT
Gối đỡ UCT là kiểu gối dùng trong cơ cấu căng chỉnh, có phần thân phù hợp với khung dẫn hướng.
Khả năng dịch chuyển phụ thuộc khung, vít chỉnh và bố trí của máy. Kích thước thân hoặc rãnh gối không phải hành trình căng chỉnh của toàn bộ cơ cấu.
2.5. Gối đỡ vòng bi UCFC dạng mặt bích tròn

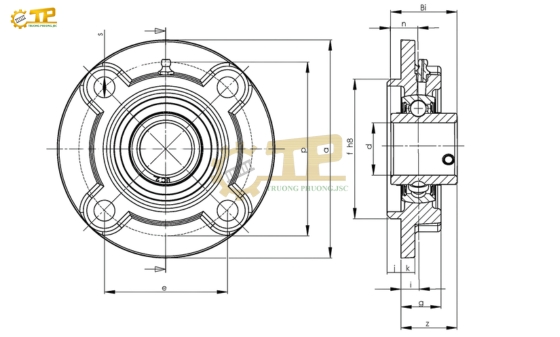

Mô tả hình học gối đỡ vòng bi UCFC
Gối đỡ UCFC có mặt bích tròn và gờ định tâm để liên kết với mặt lắp tương ứng. Khi lựa chọn, cần kiểm tra vòng lỗ, kích thước gờ và phần nhô của bộ gối.
Gờ định tâm hỗ trợ định vị cụm gối; khả năng làm việc vẫn phải đánh giá theo thiết kế và thông số của đúng sản phẩm.
3. Bảng tham khảo các mã gối đỡ UCP204–UCP212
Bảng dưới đây trích kích thước UCP của Asahi, giúp nhận diện mã theo cỡ trục.
Không áp dụng H, L và J trong bảng này cho UCF, UCFL, UCT hoặc UCFC. Với mỗi kiểu thân, hãy đọc đúng bản vẽ và mã đầy đủ, kể cả hậu tố hệ inch hoặc cấu hình đặc biệt.
4. Ứng Dụng Thực Tế Của Gối Đỡ Vòng Bi Trong Sản Xuất
Nhờ khả năng chịu tải tốt, linh hoạt trong lắp đặt và có tính năng tự lựa thông minh, gối đỡ ổ bi là chi tiết không thể thiếu trong hầu hết các hệ thống truyền động công nghiệp và nông nghiệp. Dưới đây là những ứng dụng điển hình nhất:
Ứng dụng của gối đỡ trong công nghiệp
Trước khi đặt hàng, nên chuẩn bị:
Mã đầy đủ, nhãn hàng và ảnh ký hiệu trên bộ gối cũ.
Đường kính trục, kiểu thân và các kích thước liên kết.
Tốc độ, thời gian vận hành, tải và điều kiện bụi, nước hoặc nhiệt.
Số lượng cần mua và phạm vi thay thế: nguyên bộ hay chi tiết rời.
Nếu cụm gối nóng, rung hoặc phát tiếng bất thường, cần tìm nguyên nhân trước khi thay. Việc tăng lượng mỡ hoặc chọn gối lớn hơn không tự giải quyết được sai lệch lắp đặt.
5. Lựa chọn gối đỡ XPZ và ETK tại Trường Phương
Để giúp các nhà máy và xưởng cơ khí dễ dàng tối ưu hóa chi phí vận hành mà vẫn đảm bảo máy móc hoạt động bền bỉ, Trường Phương Việt Nam đang phân phối đồng bộ hai thương hiệu gối bi tiêu chuẩn, đáp ứng đúng theo từng nhu cầu sử dụng thực tế:
4.1 Gối bi XPZ – Giải pháp cơ bản tối ưu chi phí

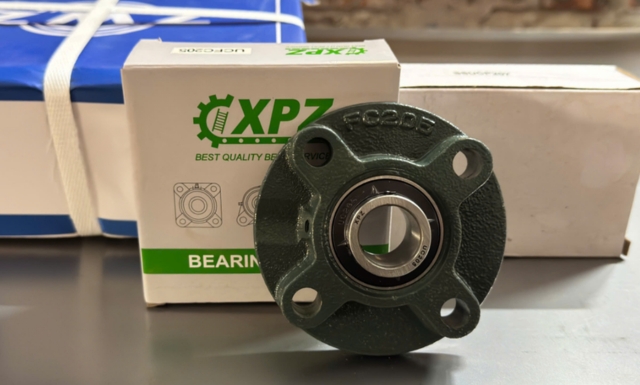

Gối bi XPZ giải pháp tiết kiệm Trường Phương Việt Nam
Nếu hệ thống máy móc của bạn vận hành ở tốc độ quay trung bình, tải trọng không quá nặng hoặc lắp đặt cho các thiết bị phụ trợ, dòng sản phẩm gối đỡ vòng bi XPZ là sự lựa chọn vô cùng hợp lý. Dòng gối bi XPZ giúp doanh nghiệp tiết kiệm tối đa chi phí đầu tư ban đầu mà vẫn đảm bảo đầy đủ các tiêu chuẩn kỹ thuật an toàn, giúp trục máy chạy ổn định, giảm thiểu rung lắc rõ rệt.
4.2 Gối bi ETK – Phân khúc chất lượng cao cho dây chuyền tải nặng
Dòng gối đỡ vòng bi ETK chất lượng cao tại Trường Phương Việt Nam
Đối với các vị trí máy móc cốt lõi, phải hoạt động liên tục nhiều ca trong ngày và chịu lực ép lớn (như rulo chính của băng tải xích công nghiệp, hệ thống bánh răng máy nghiền nặng), dòng sản phẩm cao cấp ETK là phương án giải quyết triệt để. Gối bi ETK sở hữu phần vỏ gang đúc siêu dày, độ chính xác cơ khí cao cùng hệ thống phớt chắn bụi đa lớp, giúp ngăn chặn cát đá, nước và tạp chất lọt vào bên trong con lăn, kéo dài tối đa tuổi thọ cho thiết bị.
5. Năng Lực Cung Ứng Và Chính Sách Hậu Mãi Từ Trường Phương Việt Nam
Không chỉ mang đến những sản phẩm cơ khí chính xác, Trường Phương Việt Nam luôn tự hào là đối tác đồng hành đáng tin cậy của hàng trăm nhà xưởng nhờ năng lực cung ứng vượt trội:

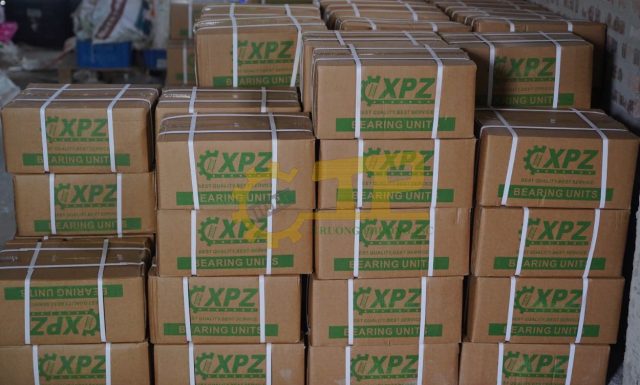

Kho hàng gối đỡ vòng bi tại Trường Phương
Kho hàng lớn, sẵn kho số lượng lớn: Chúng tôi luôn duy trì lượng tồn kho cực lớn cho tất cả các mã gối đỡ vòng bi thông dụng như UCP, UCF, UCFL, UCT từ size nhỏ đến size lớn. Đáp ứng ngay lập tức các đơn hàng số lượng lớn cho các công trình, dự án lắp ráp dây chuyền mới hoặc các nhu cầu thay thế khẩn cấp khi nhà máy gặp sự cố hỏng hóc.
Giao hàng nhanh chóng: Hiểu rõ tầm quan trọng của thời gian trong sản xuất, Trường Phương Việt Nam xây dựng quy trình đóng gói và vận chuyển tối ưu, giao hàng nhanh chóng đến tận nơi chân công trình hoặc nhà xưởng của bạn, giảm thiểu tối đa thời gian dừng máy chờ đợi linh kiện.
Chính sách hậu mãi chu đáo: Toàn bộ sản phẩm do chúng tôi cung cấp đều được cam kết về chất lượng kỹ thuật rõ ràng. Đội ngũ kỹ sư sẵn sàng hỗ trợ, tư vấn cách lắp đặt, hướng dẫn bảo dưỡng bơm mỡ đúng cách để thiết bị đạt độ bền cao nhất trong suốt quá trình sử dụng.
6. Liên Hệ Tư Vấn Và Nhận Giải Pháp Kỹ Thuật
Một hệ thống truyền động hoàn chỉnh cần sự kết hợp đồng bộ giữa thanh răng, bánh răng, nhông xích, khớp nối và gối đỡ trục. Để chọn đúng kích thước, chủng loại gối bi phù hợp nhất cho thiết bị của mình, quý khách hàng và các bạn kỹ sư vui lòng liên hệ với chúng tôi để nhận sự hỗ trợ nhanh nhất:
Yêu cầu tư vấn: Đội ngũ kỹ sư cơ khí của chúng tôi sẽ phân tích các điều kiện vận hành (tải trọng, tốc độ vòng quay, môi trường làm việc) để giúp bạn chọn lựa giữa dòng gối bi kinh tế XPZ hay dòng gối bi chịu tải nặng ETK.
Liên hệ nhận tài liệu/bản vẽ kỹ thuật: Chúng tôi sẵn sàng cung cấp catalog chi tiết, bảng tra kích thước chính xác và các file bản vẽ kỹ thuật của sản phẩm để bạn dễ dàng đưa vào bản thiết kế máy.
Nhận phương án tối ưu: Khảo sát và đưa ra giải pháp thay thế, nâng cấp cụm gối đỡ, bạc đạn đỡ trục nhằm nâng cao hiệu suất máy, giúp dây chuyền sản xuất của bạn vận hành trơn tru và bền bỉ hơn.
Công ty Cổ phần Trường Phương Việt Nam chuyên tư vấn – thiết kế – gia công cơ khí chính xác theo yêu cầu, đáp ứng các tiêu chuẩn kỹ thuật khắt khe trong sản xuất công nghiệp.
