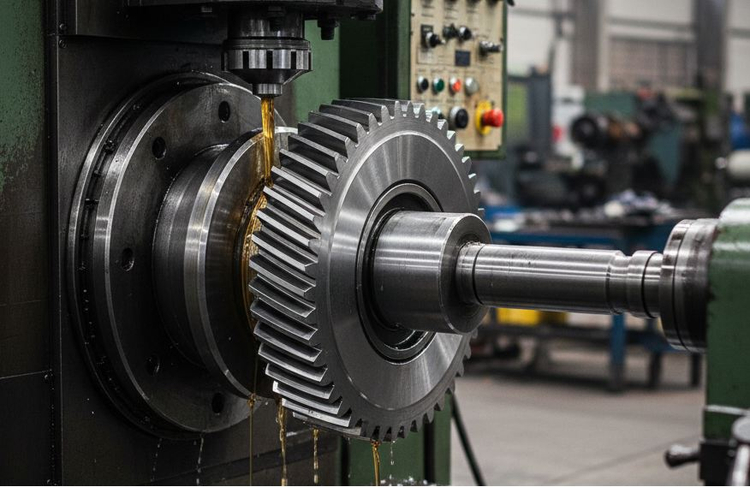

1. Bánh răng công nghiệp là gì? Vai trò & ưu điểm trong hệ thống truyền động?

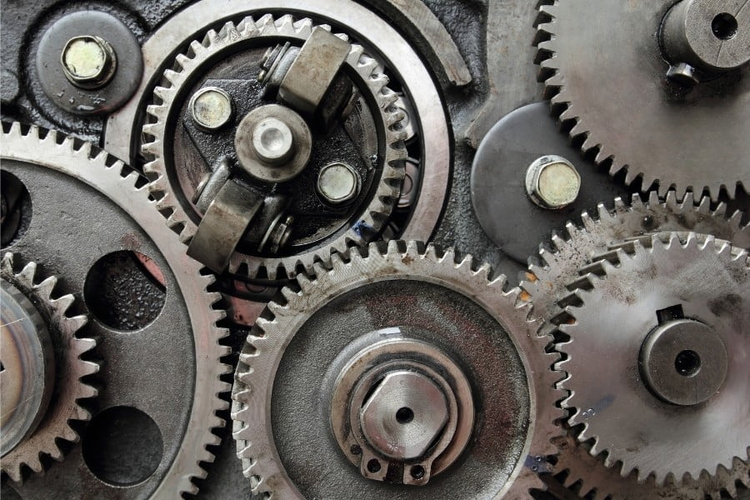

Bánh răng công nghiệp là chi tiết cơ khí có dạng hình tròn hoặc hình nón, trên bề mặt được gia công các răng để ăn khớp với bánh răng khác. Khi các răng bánh răng tiếp xúc và quay cùng nhau, chuyển động quay và mô-men xoắn sẽ được truyền từ trục này sang trục khác trong hệ thống máy móc.

Trong các hệ thống truyền động cơ khí hiện đại, bánh răng đóng vai trò trung tâm giúp điều chỉnh tốc độ quay, thay đổi hướng truyền lực và đồng bộ chuyển động giữa nhiều bộ phận khác nhau của thiết bị. Nhờ vậy, các máy móc công nghiệp có thể vận hành ổn định, chính xác và đạt hiệu suất cao.

So với các phương pháp truyền động bằng dây đai hoặc xích, bánh răng có nhiều ưu điểm nổi bật:

• Độ chính xác truyền động cao: Các răng bánh răng được gia công chính xác giúp quá trình ăn khớp diễn ra ổn định, giảm sai số khi truyền chuyển động.
• Hiệu suất truyền lực tốt: Bánh răng có thể đạt hiệu suất truyền động lên tới 95 - 98%, giúp hạn chế thất thoát năng lượng trong quá trình vận hành.
• Khả năng chịu tải lớn: Nhờ vật liệu chế tạo và kết cấu răng chắc chắn, bánh răng có thể làm việc ổn định trong các hệ thống có tải trọng cao.
• Độ bền và tuổi thọ cao: Khi được gia công đúng kỹ thuật và bôi trơn đầy đủ, bánh răng có thể hoạt động bền bỉ trong thời gian dài.

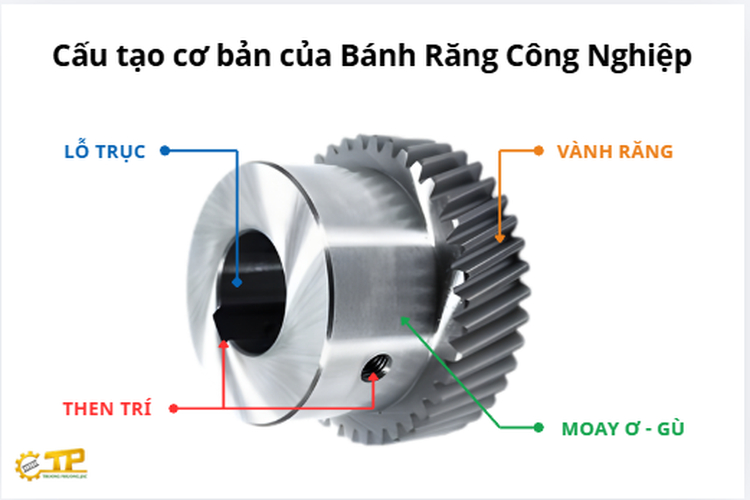

2. Cấu tạo cơ bản của bánh răng công nghiệp

Một bánh răng công nghiệp thường gồm 4 bộ phận, là: Vành răng, Thân bánh răng, Moay ơ - gù, Lỗ tâm và then khoá. Cụ thể:

1 - Vành răng: Là phần quan trọng nhất của bánh răng, nơi các răng được gia công chính xác để ăn khớp với bánh răng đối diện. Đây là khu vực chịu ma sát và tải trọng lớn nhất trong quá trình hoạt động. Để tăng độ bền và khả năng chống mài mòn, phần răng thường được nhiệt luyện hoặc xử lý bề mặt sau khi gia công. Quá trình này giúp bánh răng có thể làm việc ổn định trong môi trường tải trọng cao và kéo dài tuổi thọ của chi tiết.

2 - Thân bánh răng: Nằm phía trong vành răng và có nhiệm vụ chịu tải trọng khi bánh răng hoạt động. Bộ phận này thường được chế tạo từ thép hợp kim, thép carbon hoặc gang để đảm bảo độ cứng và độ bền cao. Một thân bánh răng được thiết kế hợp lý sẽ giúp phân bố lực đều, giảm biến dạng khi chịu tải lớn và giúp hệ thống truyền động hoạt động ổn định hơn.

3 - Moay ơ - gù: Là phần gù ở trung tâm bánh răng, giúp kết nối bánh răng với trục quay của máy móc. Nhờ moay ơ, lực quay từ trục có thể truyền sang bánh răng và ngược lại. Thiết kế moay ơ - gù thường được tối ưu để tăng khả năng chịu lực, hạn chế rung động và đảm bảo độ ổn định khi vận hành.

4 - Lỗ tâm và then trí: Lỗ tâm là vị trí được gia công để lắp bánh răng vào trục quay. Cùng với đó là hệ thống then chí giúp cố định bánh răng chắc chắn trên trục, tránh hiện tượng trượt hoặc sai lệch vị trí trong quá trình hoạt động. Nhờ cấu tạo này, bánh răng có thể truyền lực chính xác và ổn định trong suốt quá trình vận hành của hệ thống máy móc.

3. Các loại bánh răng công nghiệp phổ biến trong sản xuất

Trong lĩnh vực cơ khí chế tạo, mỗi loại bánh răng được thiết kế để phù hợp với một dạng truyền động và điều kiện vận hành khác nhau. Việc hiểu rõ đặc điểm của từng loại bánh răng sẽ giúp doanh nghiệp lựa chọn đúng giải pháp truyền động cho thiết bị.

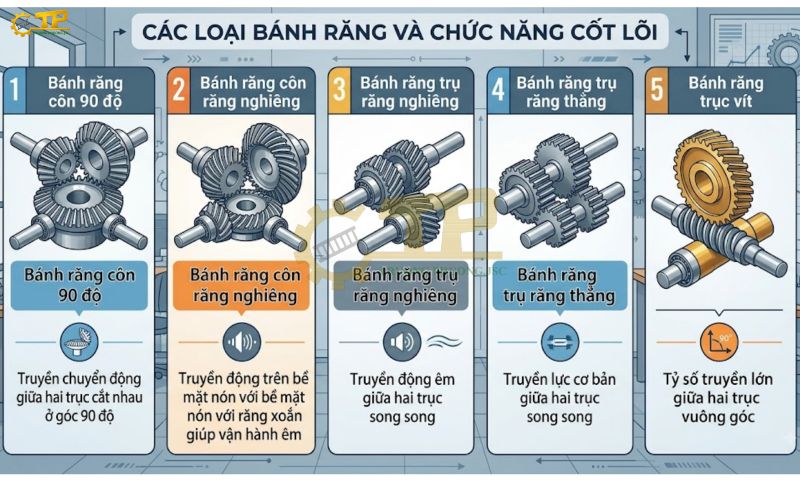

Loại bánh răng	Chức năng cốt lõi
Bánh răng côn 90 độ	Truyền chuyển động giữa hai trục cắt nhau ở góc 90 độ
Bánh răng côn răng nghiêng	Truyền động trên bề mặt nón với răng xoắn giúp vận hành êm
Bánh răng trụ răng nghiêng	Truyền động êm giữa hai trục song song
Bánh răng trụ răng thẳng	Truyền lực cơ bản giữa hai trục song song
Bánh răng trục vít	Tỷ số truyền lớn giữa hai trục vuông góc

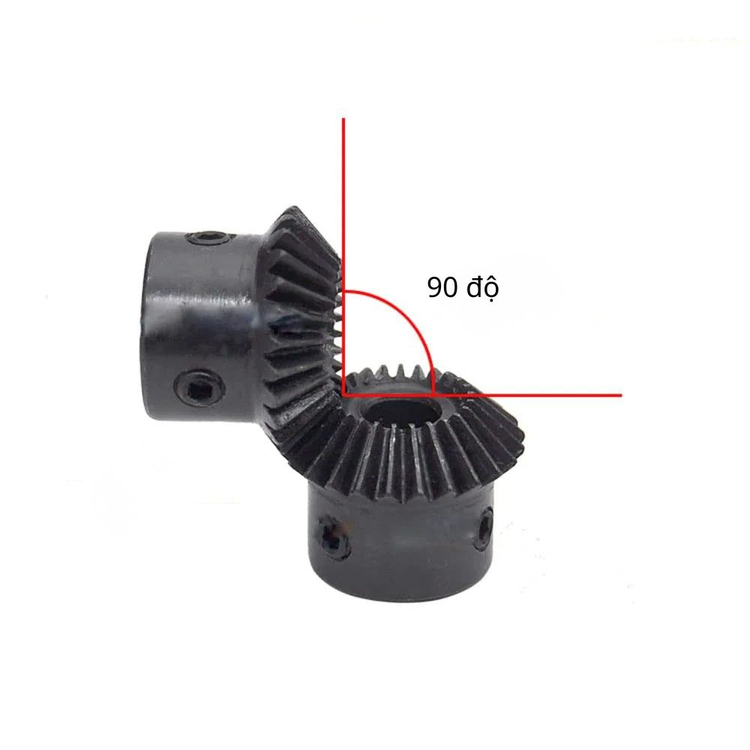

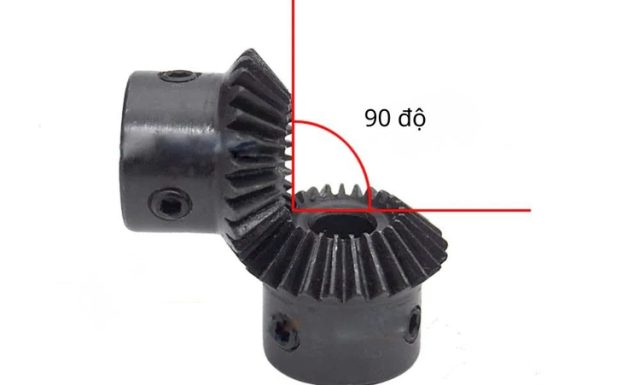

3.1. Bánh răng côn 90 độ

Đặc điểm:

• Dạng hình nón, được thiết kế để truyền chuyển động giữa hai trục vuông góc với nhau.
• Các răng được bố trí trên bề mặt nón và ăn khớp với bánh răng côn khác ở góc 90 độ.

Ưu điểm:

• Chuyển hướng truyền công suất hiệu quả và tối ưu không gian lắp đặt trong các hệ thống cơ khí.
• Được gia công từ thép hợp kim hoặc gang nhằm đảm bảo khả năng chịu tải và độ bền khi làm việc trong môi trường công nghiệp.
• Khả năng truyền lực ổn định và giảm thất thoát năng lượng.

Ứng dụng: Hộp số ô tô, hệ thống băng tải, máy nông nghiệp, robot công nghiệp và nhiều thiết bị cơ khí khác.

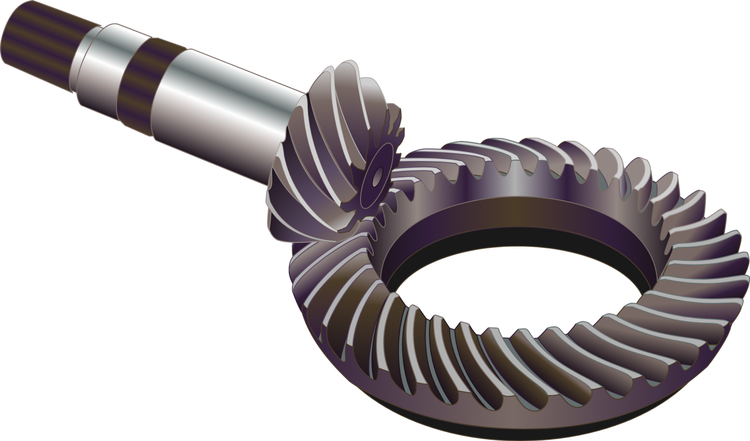

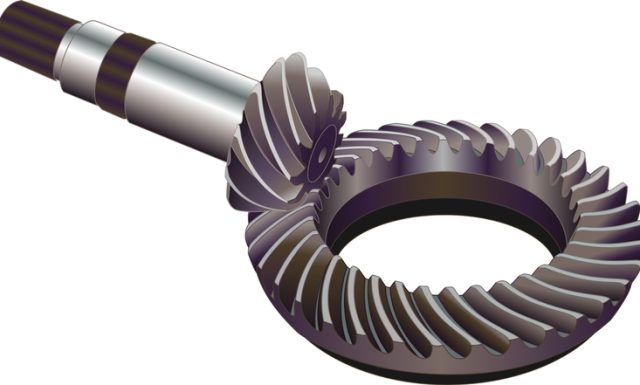

3.2. Bánh răng côn răng nghiêng

Đặc điểm: Là phiên bản cải tiến của bánh răng côn truyền thống, trong đó các răng được gia công theo dạng xoắn trên bề mặt nón.

Ưu điểm:

• Giúp tăng diện tích tiếp xúc giữa các răng, cải thiện hiệu suất truyền động của hệ thống.
• Quá trình ăn khớp giữa các răng diễn ra mượt mà hơn, giảm rung động và tiếng ồn khi máy vận hành. (đặc biệt quan trọng đối với các hệ thống cơ khí hoạt động liên tục hoặc ở tốc độ cao)

Ứng dụng: Trong máy tiện, máy phay, hệ thống nén khí, van điều khiển và các thiết bị đóng gói công nghiệp.

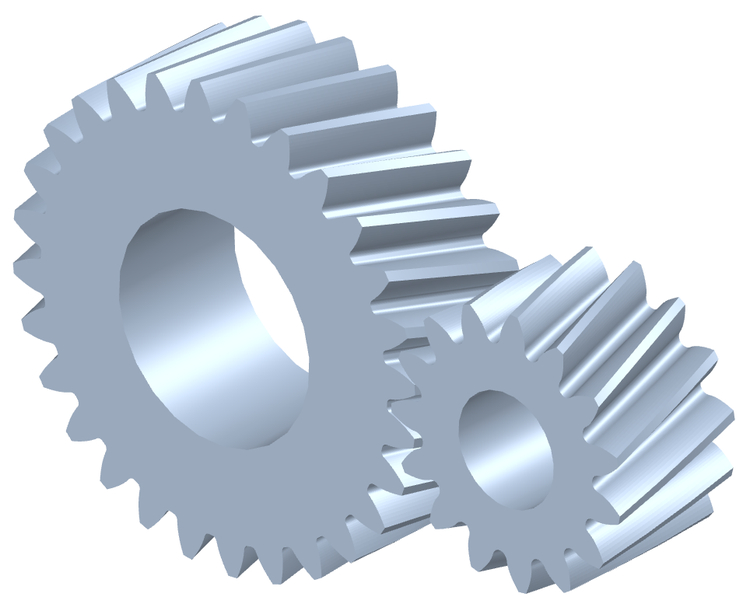

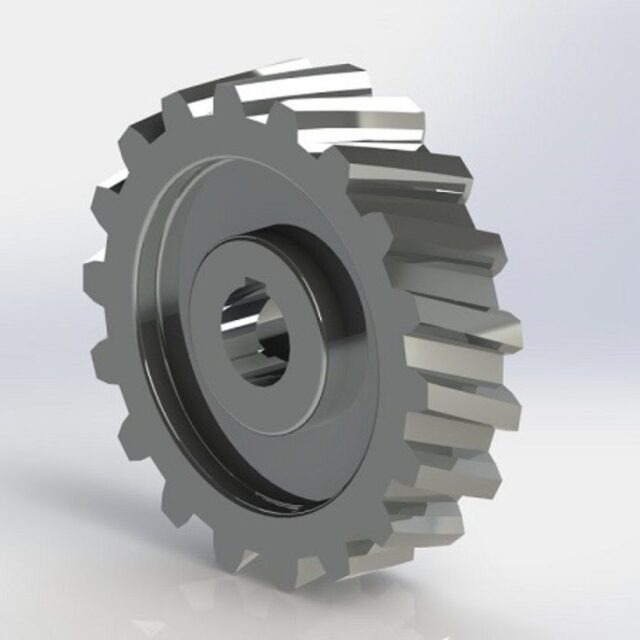

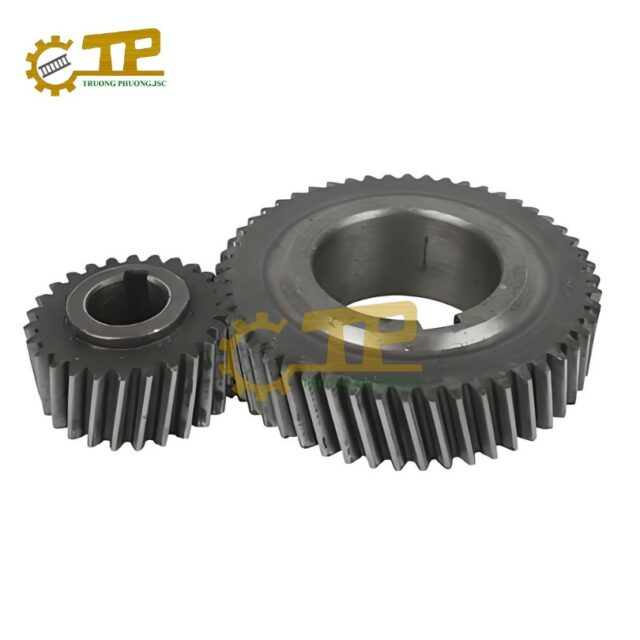

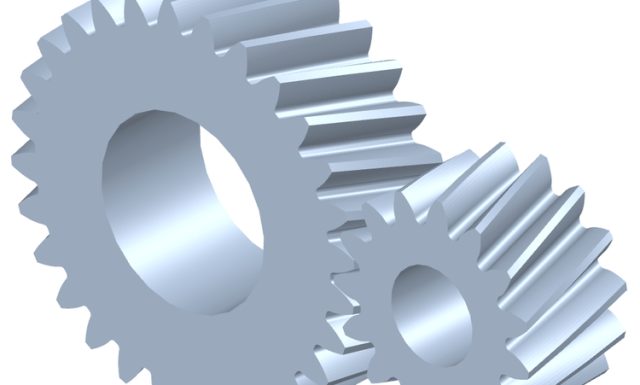

3.3. Bánh răng trụ răng nghiêng

Đặc điểm:

• Có dạng hình trụ, các răng được cắt nghiêng so với trục quay.
• Góc nghiêng của răng thường dao động từ khoảng 7° – 35°.
• Thiết kế răng nghiêng giúp tăng diện tích tiếp xúc giữa các răng trong quá trình truyền động.

Ưu điểm:

• Truyền động êm ái, giảm rung động và tiếng ồn so với bánh răng thẳng.
• Diện tích tiếp xúc lớn giúp phân bố lực đều, giảm mài mòn.
• Nâng cao tuổi thọ và độ bền của chi tiết trong quá trình vận hành.

Ứng dụng: Sử dụng rộng rãi trong hộp số ô tô, nhà máy cán thép, máy nén khí và các hệ thống băng tải công nghiệp nhờ khả năng vận hành êm ái và ổn định.

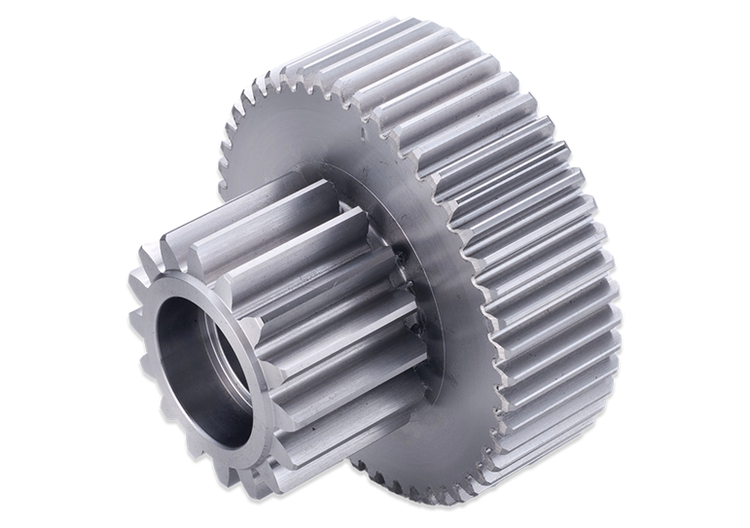

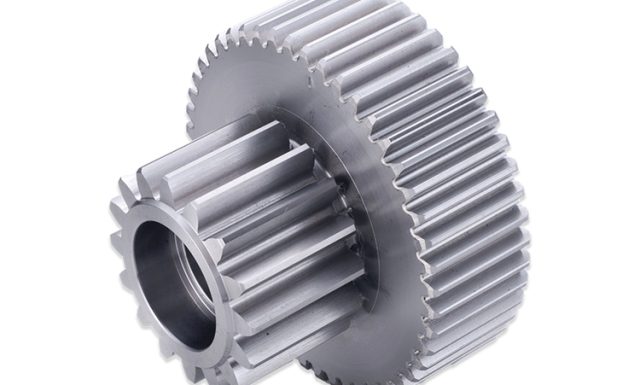

3.4. Bánh răng trụ răng thẳng

Đặc điểm:

• Là loại bánh răng có dạng hình trụ với các răng được gia công thẳng và song song với trục quay.
• Cấu tạo đơn giản, dễ chế tạo và kiểm soát chất lượng trong quá trình sản xuất.

Ưu điểm:

• Chi phí gia công thấp nhờ thiết kế đơn giản.
• Dễ dàng lắp đặt, thay thế và bảo trì trong quá trình sử dụng.
• Phù hợp với nhiều hệ thống truyền động cơ bản.

Ứng dụng: Sử dụng trong các máy móc công nghiệp, thiết bị cơ khí và nhiều hệ thống truyền động cơ bản không yêu cầu cao về độ êm ái hay kiểm soát tiếng ồn.

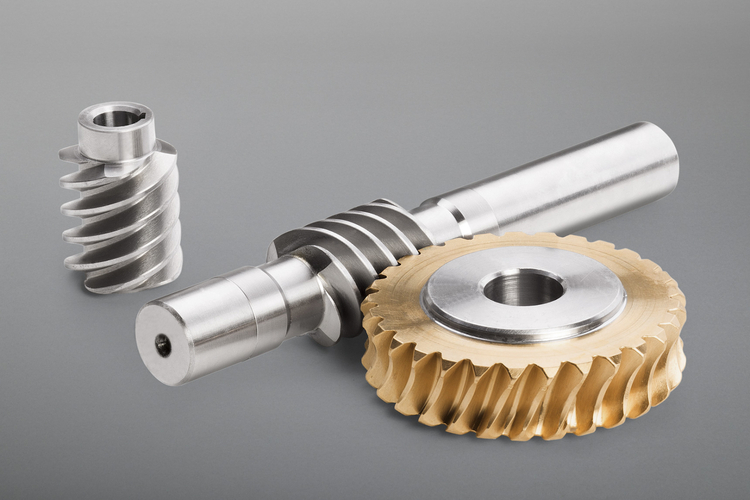

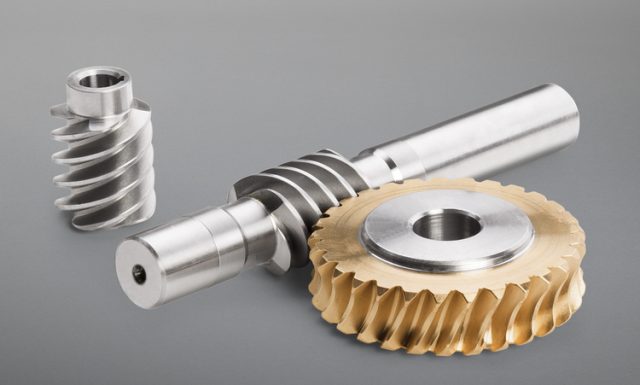

3.5. Bánh răng trục vít

Đặc điểm:

• Gồm hai bộ phận chính là trục vít và bánh vít.
• Trục vít có dạng ren xoắn giống như vít, bánh vít có răng ăn khớp với ren của trục vít.
• Cho phép truyền chuyển động giữa hai trục vuông góc với nhau.

Ưu điểm:

• Tạo ra tỷ số truyền lớn, giúp giảm tốc độ quay hiệu quả.
• Tăng mô-men xoắn trong quá trình vận hành.
• Khả năng truyền động ổn định, phù hợp với các hệ thống cần kiểm soát chuyển động chính xác.

Ứng dụng: Sử dụng phổ biến trong thang máy, hệ thống nâng hạ, băng tải tải trọng lớn và các thiết bị cơ khí yêu cầu khả năng giảm tốc và kiểm soát chuyển động chính xác.

4. Ứng dụng của bánh răng công nghiệp trong các ngành sản xuất

Nhờ khả năng truyền động chính xác và chịu tải tốt, bánh răng công nghiệp được ứng dụng rộng rãi trong nhiều lĩnh vực sản xuất khác nhau.

• Ngành ô tô – xe máy: Bánh răng được sử dụng trong hộp số, hệ thống vi sai và nhiều cơ cấu truyền động khác. Hệ thống bánh răng giúp điều chỉnh tốc độ quay và mô-men xoắn, từ đó đảm bảo xe vận hành ổn định.
• Máy CNC và máy công cụ: Các máy gia công cơ khí như máy tiện, máy phay hoặc máy CNC đều sử dụng bánh răng để điều khiển chuyển động của trục và bàn máy. Nhờ vậy, các chi tiết cơ khí có thể được gia công với độ chính xác rất cao.
• Nhà máy xi măng: Các thiết bị như lò quay hoặc máy nghiền clinker sử dụng bánh răng kích thước lớn để truyền lực và vận hành hệ thống.
• Ngành khai khoáng: Các thiết bị khai thác quặng, máy nghiền hoặc hệ thống băng tải trong ngành khai khoáng thường sử dụng bánh răng có khả năng chịu tải rất lớn.
• Dây chuyền sản xuất tự động: Bánh răng giúp đồng bộ chuyển động giữa các bộ phận của hệ thống, từ đó nâng cao năng suất và đảm bảo quá trình sản xuất diễn ra liên tục.

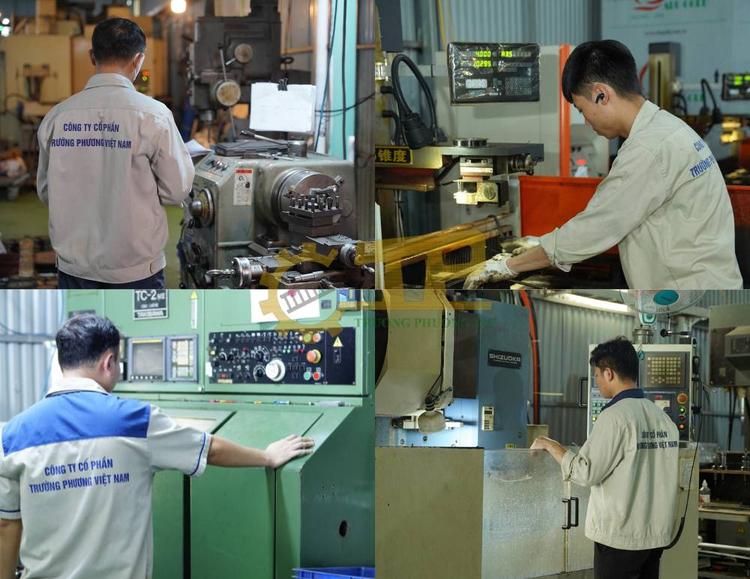

5. Trường Phương – Địa chỉ cung cấp và gia công bánh răng công nghiệp uy tín

Công ty Cổ phần Trường Phương Việt Nam là đơn vị chuyên cung cấp và gia công bánh răng công nghiệp theo bản vẽ, theo mẫu hoặc theo yêu cầu kỹ thuật của khách hàng. Với kinh nghiệm trong lĩnh vực cơ khí chính xác, Trường Phương đã và đang cung cấp các chi tiết bánh răng cho nhiều doanh nghiệp sản xuất, xưởng cơ khí và đơn vị chế tạo máy trên toàn quốc.

Không chỉ cung cấp các dòng bánh răng tiêu chuẩn, Trường Phương còn nhận gia công bánh răng theo yêu cầu để đáp ứng các hệ thống máy móc có thông số kỹ thuật riêng. Sản phẩm bánh răng được ứng dụng rộng rãi trong chế tạo máy, dây chuyền sản xuất tự động, băng tải và nhiều hệ thống truyền động công nghiệp.

Những lợi thế khi gia công bánh răng tại Trường Phương:

• Gia công đa dạng các loại bánh răng công nghiệp: Bao gồm bánh răng trụ răng thẳng, bánh răng trụ răng nghiêng, bánh răng côn thẳng, bánh răng côn xoắn và bánh vít – trục vít phục vụ nhiều hệ thống truyền động khác nhau.
• Nhận gia công theo bản vẽ hoặc theo mẫu thực tế: Đội ngũ kỹ thuật hỗ trợ phân tích bản vẽ và đề xuất phương án gia công phù hợp nhằm đảm bảo độ chính xác và hiệu quả vận hành.
• Gia công trên nhiều loại vật liệu kỹ thuật: Xưởng có khả năng gia công bánh răng trên thép C45, thép hợp kim, thép không gỉ (SUS), thép khuôn mẫu (SKD11), đồng, nhôm và một số loại nhựa kỹ thuật tùy theo yêu cầu sử dụng.
• Hệ thống máy móc CNC hiện đại: Các chi tiết bánh răng được gia công bằng máy tiện CNC, phay CNC và các thiết bị gia công cơ khí chuyên dụng, giúp kiểm soát tốt dung sai, độ đồng tâm và hình học răng.
• Cam kết chất lượng và tiến độ giao hàng: Mọi sản phẩm trước khi xuất xưởng đều trải qua quy trình kiểm soát chất lượng (QC) nghiêm ngặt để đảm bảo đúng bản vẽ 100%. Với vị trí thuận lợi và mạng lưới logistics chuyên nghiệp, cam kết giao hàng nhanh nhất đến các tỉnh thành như Hà Nội, Bắc Ninh, Hải Phòng, Thái Nguyên... giúp doanh nghiệp của bạn không bị gián đoạn sản xuất.

Bánh răng công nghiệp là thành phần quan trọng trong hệ thống truyền động của máy móc và thiết bị sản xuất. Việc lựa chọn đúng loại bánh răng và đơn vị gia công uy tín sẽ giúp hệ thống vận hành ổn định, tăng hiệu suất và kéo dài tuổi thọ thiết bị.

Nếu bạn đang tìm kiếm đơn vị cung cấp hoặc gia công bánh răng công nghiệp chất lượng, Trường Phương là đối tác đáng tin cậy với năng lực sản xuất, hệ thống máy móc hiện đại và đội ngũ kỹ thuật giàu kinh nghiệm.

Thông tin liên hệ: Địa chỉ văn phòng: Số 9-TT8, Đường Foresa 2, Khu Đô thị Sinh thái Xuân Phương, Hà Nội Địa chỉ xưởng: Khu công nghiệp Cầu Gáo, xã Đan Phượng, Hà Nội Hotline 24/7: 0903.220.698
