1. Bánh răng côn là gì?

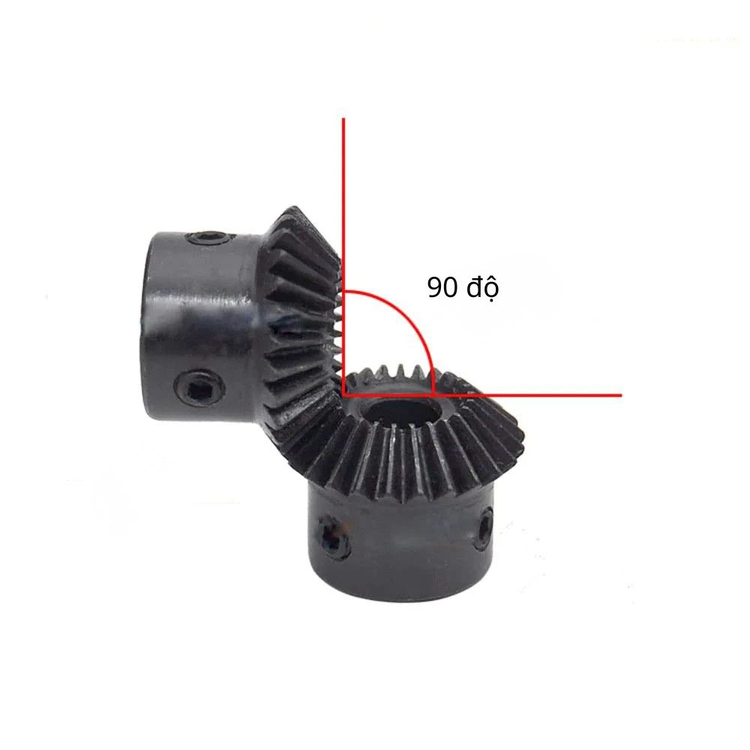

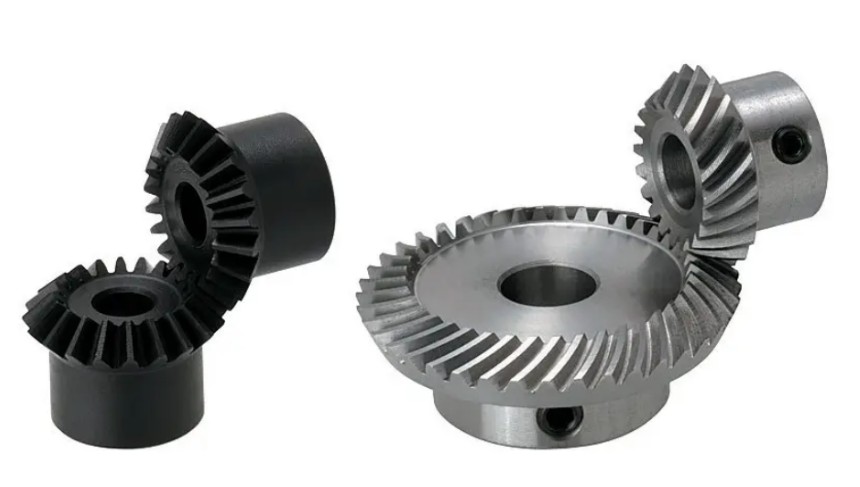

Bánh răng côn có hình dạng gần giống hình nón cụt, trong đó các răng được bố trí trên bề mặt hình nón và hướng về một điểm đỉnh tưởng tượng. Thiết kế đặc biệt này cho phép bánh răng côn truyền chuyển động quay và mô men xoắn giữa hai trục giao nhau.

Trong thực tế sản xuất, hai trục thường được bố trí vuông góc với nhau, tức góc 90 độ. Tuy nhiên bánh răng côn cũng có thể làm việc ở nhiều góc khác nhau tùy vào thiết kế hệ thống truyền động. Đây là giải pháp quan trọng giúp thay đổi hướng truyền động trong máy móc mà vẫn đảm bảo hiệu suất truyền lực ổn định.

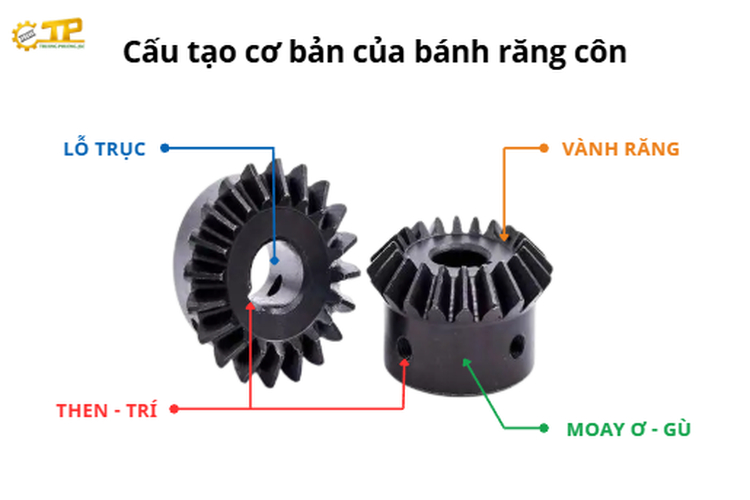

2. Cấu tạo của bánh răng côn

Một bánh răng côn tiêu chuẩn thường được cấu thành từ nhiều bộ phận khác nhau nhằm đảm bảo khả năng truyền lực và độ bền khi vận hành.

• Vành răng côn: Là phần quan trọng nhất của bánh răng, nơi chứa các răng thực hiện quá trình ăn khớp và truyền động giữa hai bánh răng. Hình dạng và góc nghiêng của răng ảnh hưởng trực tiếp đến hiệu suất truyền lực cũng như độ ổn định khi làm việc.
• Moay ơ (gù): Là phần trung tâm dùng để lắp với trục, có nhiệm vụ truyền mô-men và tăng độ cứng vững cho bánh răng. Tùy theo thiết kế và yêu cầu sử dụng, bánh răng côn có thể có gù hoặc không có gù.


3. Các loại bánh răng côn phổ biến

Bánh răng côn được phân thành nhiều loại khác nhau dựa trên hình dạng và cấu tạo răng, trong đó phổ biến nhất gồm bánh răng côn răng thẳng, bánh răng côn răng nghiêng (răng xoắn) và bánh răng côn 90 độ.

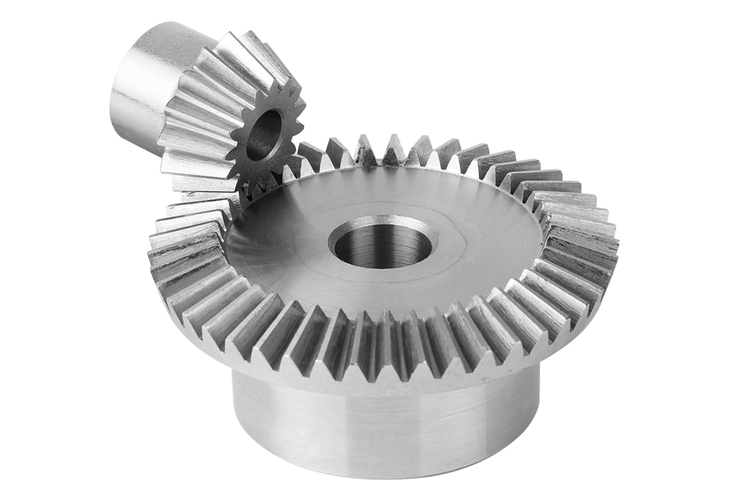

3.1. Bánh răng côn răng thẳng

Đặc điểm: Các răng của bánh răng được bố trí thẳng theo đường sinh của hình nón, kết cấu của loại bánh răng này khá đơn giản và dễ gia công.

Ưu điểm:

• Kết cấu đơn giản, dễ gia công, lắp ráp và bảo trì.
• Chi phí sản xuất thấp hơn so với nhiều loại bánh răng côn khác.

Ứng dụng: Phù hợp cho các hệ truyền động cơ bản trong máy móc công nghiệp, sử dụng trong các cơ cấu truyền động có tốc độ trung bình hoặc thấp.

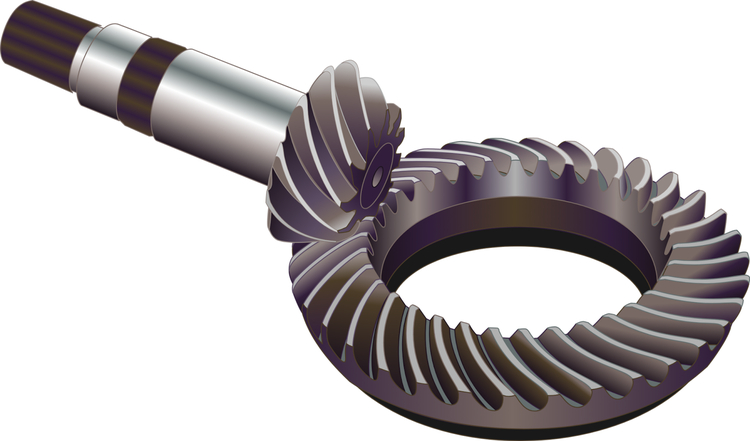

3.2. Bánh răng côn răng nghiêng (răng xoắn)

Đặc điểm: Các răng được thiết kế cong theo dạng đường xoắn ốc, quá trình tiếp xúc giữa các răng diễn ra từ từ, không ăn khớp đột ngột như bánh răng thẳng, giúp tăng diện tích tiếp xúc trong quá trình truyền động.

Ưu điểm:

• Truyền động êm ái, giảm tiếng ồn và rung động.
• Khả năng chịu tải lớn, hiệu suất truyền lực cao.
• Tăng độ bền và tuổi thọ cho hệ thống truyền động.

Ứng dụng: Thường được sử dụng trong các thiết bị cơ khí yêu cầu tải trọng lớn hoặc tốc độ quay cao như hộp số, máy công nghiệp và các hệ thống truyền động chính xác.

3.3. Bánh răng côn 90 độ

Đặc điểm: Được thiết kế để truyền chuyển động giữa hai trục đặt vuông góc (90 độ) với nhau, thuộc cấu hình truyền động phổ biến trong các hệ thống cơ khí và máy móc công nghiệp. Bánh răng côn 90 độ bao gồm nhiều biến thể như bánh răng Mitre (tỷ số truyền 1:1), bánh răng Hypoid và bánh răng Zerol, phù hợp với các yêu cầu truyền động khác nhau.

Ưu điểm:

• Truyền lực hiệu quả giữa hai trục vuông góc.
• Tăng tính linh hoạt trong thiết kế hệ thống truyền động.
• Đảm bảo độ bền và hiệu suất hoạt động ổn định.

Ứng dụng: Được sử dụng rộng rãi trong hộp số, máy công nghiệp và các thiết bị cơ khí nhờ khả năng thay đổi hướng truyền động linh hoạt và hiệu quả.

4. Ứng dụng của bánh răng côn trong công nghiệp

Bánh răng côn được ứng dụng rộng rãi trong nhiều lĩnh vực sản xuất nhờ khả năng thay đổi hướng truyền động và chịu tải tốt.

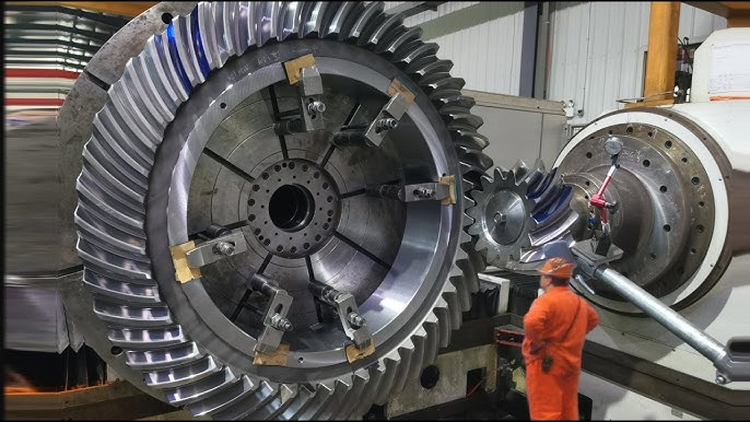

• Trong ngành cơ khí chế tạo máy: Thường xuất hiện trong hộp số, máy tiện, máy CNC và các thiết bị truyền động công nghiệp. Chúng giúp truyền lực giữa các trục đặt vuông góc và đảm bảo hệ thống vận hành ổn định.
• Trong ngành ô tô: Sử dụng trong hệ thống vi sai và hộp số, giúp truyền lực từ động cơ đến bánh xe.
• Trong công nghiệp: Ứng dụng trong hệ thống tự động hóa, băng tải công nghiệp, robot và máy móc sản xuất nhằm tối ưu hóa truyền động.

5. Trường Phương - Địa chỉ cung cấp bánh răng côn chính xác cao

Công ty Cổ phần Trường Phương Việt Nam là đơn vị chuyên cung cấp và gia công các chi tiết truyền động như nhông, bánh răng và các linh kiện cơ khí chính xác phục vụ cho nhiều ngành công nghiệp.

Trường Phương nhận gia công bánh răng côn trên nhiều loại vật liệu như thép C45, thép hợp kim, inox hoặc nhựa kỹ thuật, đảm bảo độ bền và khả năng chịu tải trong môi trường làm việc công nghiệp. Công ty luôn chú trọng kiểm soát chất lượng sản phẩm nhằm đảm bảo độ chính xác cao trước khi bàn giao cho khách hàng.

• Gia công bánh răng côn theo bản vẽ kỹ thuật hoặc mẫu thực tế: Trường Phương có khả năng chế tạo các chi tiết bánh răng phi tiêu chuẩn phục vụ hệ thống máy móc riêng của từng doanh nghiệp, phù hợp cho các dự án chế tạo máy và dây chuyền sản xuất.
• Gia công trên nhiều vật liệu kỹ thuật khác nhau: Xưởng có thể sản xuất bánh răng côn từ thép C45, thép hợp kim, inox hoặc nhựa kỹ thuật, giúp tăng khả năng chịu tải, chống mài mòn và kéo dài tuổi thọ của chi tiết truyền động.

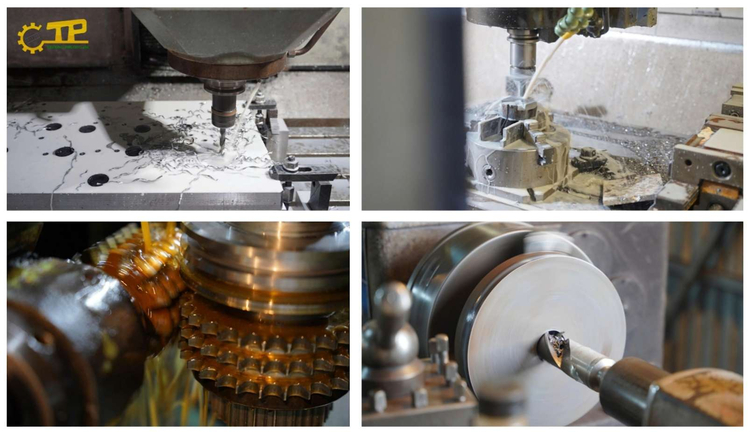

• Xưởng cơ khí trực tiếp, chủ động tiến độ sản xuất: Nhờ sở hữu hệ thống máy CNC và thiết bị gia công cơ khí tại xưởng, Trường Phương có thể kiểm soát tốt độ chính xác cũng như thời gian giao hàng cho các đơn hàng sản xuất.
• Hỗ trợ tư vấn kỹ thuật cho hệ truyền động: Đội ngũ kỹ thuật hỗ trợ khách hàng lựa chọn loại bánh răng côn phù hợp với góc truyền động, tải trọng và điều kiện vận hành của hệ thống máy.

Bánh răng côn là giải pháp truyền động hiệu quả trong nhiều hệ thống máy móc nhờ khả năng truyền lực giữa các trục giao nhau và độ bền cao trong quá trình vận hành. Việc lựa chọn đúng loại bánh răng côn và đơn vị gia công uy tín sẽ giúp doanh nghiệp tối ưu hiệu suất hoạt động của thiết bị.
Nếu bạn đang tìm kiếm đơn vị gia công bánh răng côn chính xác, hãy liên hệ Trường Phương để được tư vấn kỹ thuật và báo giá phù hợp với nhu cầu sản xuất.

Thông tin liên hệ: Địa chỉ văn phòng: Số 9-TT8, Đường Foresa 2, Khu Đô thị Sinh thái Xuân Phương, Hà Nội Địa chỉ xưởng: Khu công nghiệp Cầu Gáo, xã Đan Phượng, Hà Nội Hotline 24/7: 0903.220.698
