Bánh răng trụ Trường Phương: Gia công chính xác theo bản vẽ, giá tốt, chuyên nghiệp

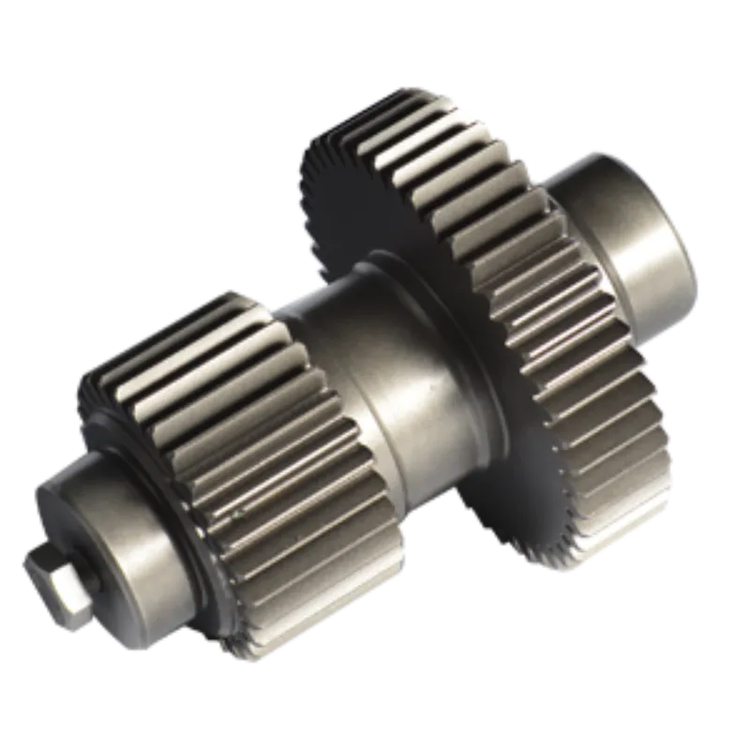

1. Bánh răng trụ là gì?

Đặc điểm: Bánh răng trụ (Spur Gear hoặc Cylindrical Gear) có hình dạng hình trụ với các răng được bố trí xung quanh vành bánh răng.

Chức năng chính: Truyền chuyển động quay, lực và mô-men xoắn giữa hai trục song song trong các hệ thống cơ khí.

Nguyên lý hoạt động:

• Trong quá trình hoạt động, các răng của hai bánh răng sẽ ăn khớp với nhau theo một tỷ số truyền nhất định.
• Khi bánh răng chủ động quay, lực truyền qua các răng sẽ khiến bánh răng bị động quay theo, từ đó truyền chuyển động và công suất giữa các bộ phận máy móc.

Ứng dụng: Bánh răng trụ được sử dụng rộng rãi trong nhiều lĩnh vực như chế tạo máy, ô tô – xe máy, robot công nghiệp, hộp giảm tốc và các hệ thống truyền động tự động.

Ưu điểm:

• Khả năng truyền lực ổn định và hiệu suất truyền động cao, có thể đạt khoảng 95 – 99% trong nhiều hệ thống cơ khí.
• Giúp máy móc vận hành ổn định và giảm thất thoát năng lượng, đặc biệt quan trọng đối với các thiết bị yêu cầu độ chính xác cao như máy CNC hoặc dây chuyền sản xuất tự động.
• Được xem là một trong những bộ phận truyền động quan trọng trong ngành công nghiệp hiện đại.

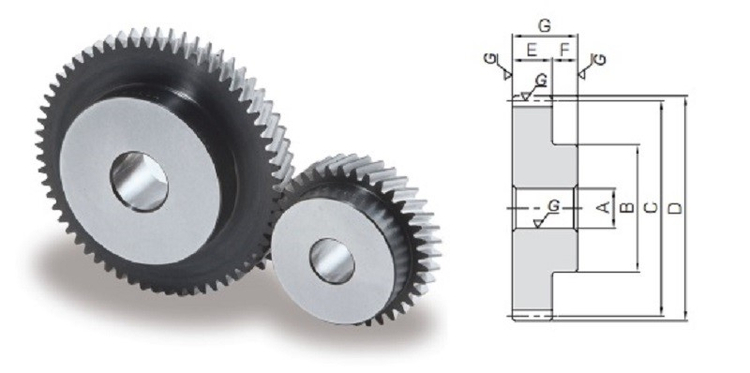

2. Cấu tạo của bánh răng trụ

1 - Vành răng:

• Là khu vực nằm ở phần ngoài cùng của bánh răng, nơi các răng được cắt xẻ để trực tiếp tham gia vào quá trình ăn khớp và truyền lực.
• Hình dạng và kích thước của vành răng quyết định khả năng truyền động của bánh răng.
• Trong hầu hết các thiết kế bánh răng hiện đại, các răng được chế tạo theo biên dạng đường thân khai (involute) nhằm đảm bảo quá trình ăn khớp diễn ra trơn tru và duy trì tỷ số truyền ổn định.

2 - Thân bánh răng

• Là phần kết nối giữa vành răng và phần trung tâm của bánh răng.
• Là bộ phận chịu lực chính của toàn bộ chi tiết, giúp phân bố lực truyền động đều lên toàn bộ kết cấu bánh răng.
• Thiết kế thân bánh răng phải đảm bảo độ cứng vững cao nhằm hạn chế biến dạng khi truyền tải lực lớn trong các hệ thống công nghiệp.

3 - Lỗ lắp trục

• Nằm ở vị trí trung tâm của bánh răng và được dùng để cố định bánh răng vào trục quay của máy móc.
• Kích thước lỗ trục được thiết kế phù hợp với đường kính trục nhằm đảm bảo độ chính xác khi lắp ráp.

4 - Then khóa

• Được thiết kế nhằm cố định bánh răng với trục, ngăn hiện tượng trượt giữa bánh răng và trục khi truyền lực.
• Đóng vai trò quan trọng trong việc đảm bảo sự ổn định của hệ thống truyền động.

3. Các loại bánh răng trụ phổ biến

Trong thực tế sản xuất, bánh răng trụ được chia thành nhiều loại dựa trên hình dạng và hướng bố trí của các răng. Hai loại phổ biến nhất là bánh răng trụ răng thẳng và bánh răng trụ răng nghiêng. Khi thiết kế, nên tuân thủ các tiêu chuẩn phổ biến như kích thước, dung sai (ISO 2768/JIS), vật liệu dễ gia công, góc răng và khe hở phù hợp. Nếu chưa đáp ứng, bạn có thể tham khảo dịch vụ gia công bánh răng Trường Phương để tối ưu bản vẽ và đảm bảo chất lượng

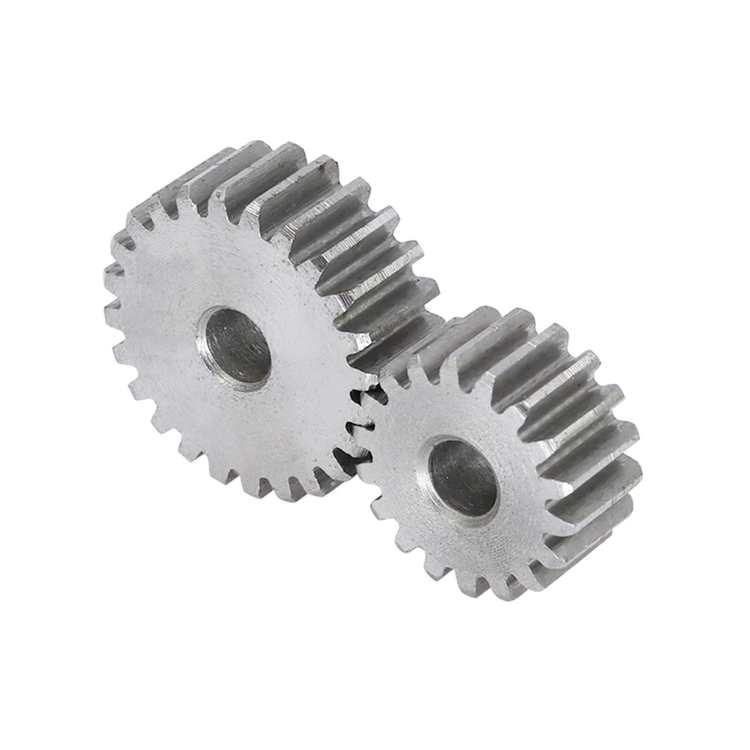

3.1. Bánh răng trụ răng thẳng

Bánh răng trụ răng thẳng là loại bánh răng có các răng được bố trí song song với trục quay của bánh răng. Đây là dạng bánh răng cơ bản và được sử dụng rất phổ biến trong các hệ thống truyền động cơ khí nhờ cấu trúc đơn giản và khả năng truyền lực ổn định.

Trong quá trình hoạt động, các răng của hai bánh răng sẽ ăn khớp trực tiếp với nhau trên toàn bộ chiều dài răng. Nhờ vậy, chuyển động quay được truyền đi một cách chính xác và ổn định giữa hai trục song song. Loại bánh răng này thường xuất hiện trong các hệ thống máy móc cơ khí, hộp số đơn giản, thiết bị công nghiệp và nhiều loại máy sản xuất.

Ưu điểm của bánh răng trụ răng thẳng:

• Cấu tạo đơn giản, dễ chế tạo và gia công.
• Hiệu suất truyền động cao và ổn định.
• Không sinh ra lực dọc trục, giúp giảm tải cho vòng bi.
• Chi phí sản xuất thấp, dễ thay thế và bảo trì.

Tuy nhiên, do các răng ăn khớp cùng lúc nên bánh răng trụ răng thẳng có thể tạo ra tiếng ồn và rung động lớn hơn khi vận hành ở tốc độ cao. Vì vậy, loại bánh răng này thường phù hợp với các hệ thống truyền động tốc độ trung bình hoặc những thiết bị không yêu cầu độ êm quá cao.

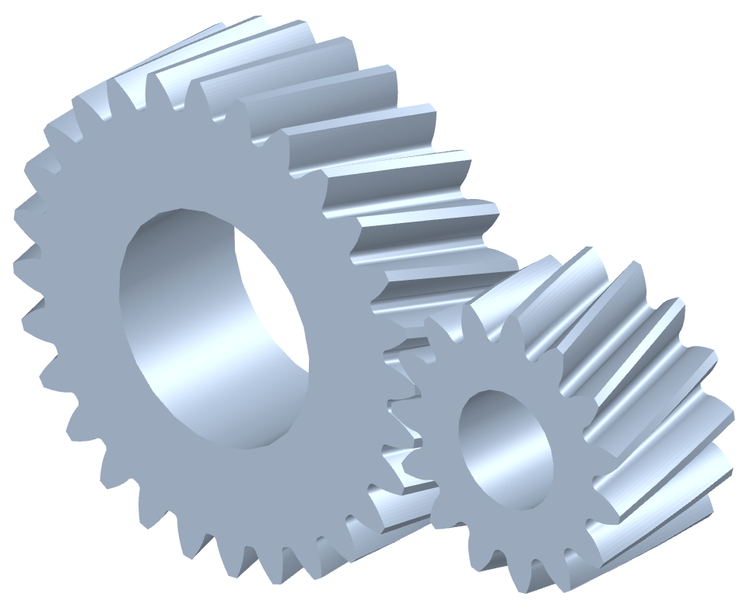

3.2. Bánh răng trụ răng nghiêng

Bánh răng trụ răng nghiêng (Helical Gear) là loại bánh răng có các răng được cắt theo một góc nghiêng nhất định so với trục quay thay vì song song như bánh răng thẳng. Góc nghiêng này thường nằm trong khoảng từ 10° đến 35°, tùy theo yêu cầu thiết kế và khả năng chịu tải của hệ thống.

Nhờ thiết kế răng nghiêng, quá trình ăn khớp giữa các răng không xảy ra đồng thời mà diễn ra dần dần theo chiều dài răng. Điều này giúp phân bố lực truyền đều hơn, giảm rung động và tạo ra chuyển động êm ái hơn trong quá trình vận hành.

Ưu điểm của bánh răng trụ răng nghiêng:

• Truyền động êm hơn, giảm tiếng ồn khi hoạt động.
• Khả năng chịu tải và truyền mô-men xoắn lớn.
• Phân bố lực đều trên nhiều răng cùng lúc.
• Phù hợp với các hệ thống máy tốc độ cao.

Nhờ những đặc điểm này, bánh răng trụ răng nghiêng thường được sử dụng trong các thiết bị công nghiệp hiện đại như hộp giảm tốc, máy CNC, hệ thống truyền động tự động hoặc các máy móc yêu cầu vận hành liên tục.

Tuy nhiên, do răng được bố trí nghiêng nên loại bánh răng này có thể sinh ra lực dọc trục trong quá trình truyền lực. Vì vậy, hệ thống thường cần thiết kế ổ trục hoặc vòng bi phù hợp để đảm bảo độ bền lâu dài.

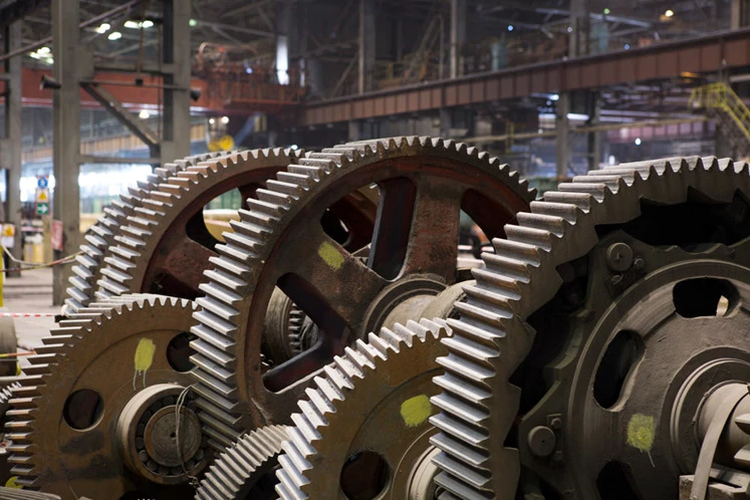

4. Ứng dụng của bánh răng trụ trong công nghiệp

Nhờ khả năng truyền động ổn định và hiệu suất cao, bánh răng trụ được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp khác nhau.

• Công nghiệp ô tô và xe máy: Trong ngành ô tô và xe máy, bánh răng trụ đóng vai trò quan trọng trong các hệ thống truyền động như hộp số, bộ vi sai và các cơ cấu truyền lực khác.
• Máy CNC và máy công cụ: Bánh răng trụ được sử dụng trong các hệ thống truyền động của máy tiện, máy phay, máy CNC và các loại máy công cụ khác nhằm đảm bảo chuyển động chính xác.
• Nhà máy xi măng và khai khoáng: Trong các nhà máy xi măng hoặc khai khoáng, bánh răng trụ được sử dụng trong các thiết bị như máy nghiền, băng tải và hệ thống truyền động công suất lớn.
• Dây chuyền sản xuất tự động: Các dây chuyền sản xuất hiện đại thường sử dụng bánh răng trụ trong các hệ thống băng tải, robot công nghiệp và các cơ cấu truyền động tự động.

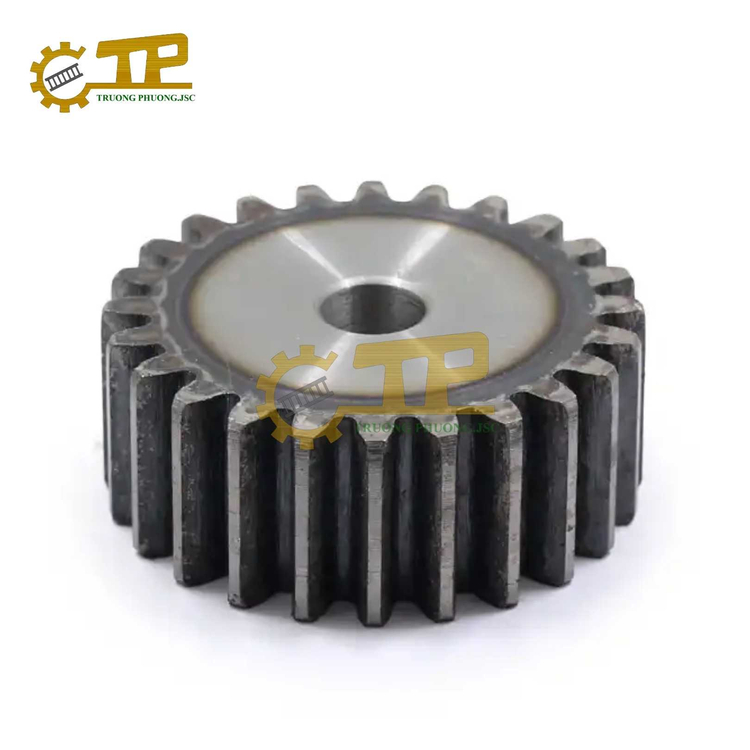

5. Vì sao nên chọn Trường Phương khi mua bánh răng trụ?

Để đảm bảo chất lượng và độ bền trong các hệ thống truyền động cơ khí, việc lựa chọn đơn vị gia công bánh răng uy tín là yếu tố rất quan trọng. Trường Phương là đối tác được nhiều doanh nghiệp tin tưởng nhờ năng lực gia công hiện đại, kinh nghiệm kỹ thuật và khả năng đáp ứng đa dạng yêu cầu sản xuất.

Những lý do nên chọn Trường Phương khi mua bánh răng trụ:

• Gia công chính xác cao bằng máy CNC hiện đại: Trường Phương sở hữu hệ thống máy phay CNC, tiện CNC, máy lăn răng và cắt dây EDM hiện đại, giúp gia công bánh răng trụ với độ chính xác cao theo đúng bản vẽ kỹ thuật.
• Đa dạng kích thước module: Công ty cung cấp nhiều kích thước module tiêu chuẩn như M1, M1.5, M2, M2.5, M3, M4, M5 và có thể gia công theo yêu cầu riêng của khách hàng.
• Vật liệu và nhiệt luyện chất lượng cao: Bánh răng được gia công từ các vật liệu như thép C45, thép hợp kim, inox hoặc nhựa kỹ thuật, kết hợp các phương pháp xử lý nhiệt như tôi cao tần, thấm than hoặc tôi chân không.
• Độ bền và khả năng chịu tải cao: Nhờ quy trình gia công chính xác và xử lý nhiệt chuyên sâu, bánh răng có độ cứng bề mặt từ 45–62 HRC, giúp tăng độ bền và khả năng chịu tải trong hệ thống truyền động.
• Hỗ trợ kỹ thuật và gia công theo yêu cầu: Đội ngũ kỹ sư sẵn sàng tư vấn vật liệu, tối ưu thiết kế và gia công theo bản vẽ để đáp ứng đúng nhu cầu sử dụng của khách hàng.

Bánh răng trụ là một trong những thành phần quan trọng trong các hệ thống truyền động cơ khí hiện đại. Việc lựa chọn đúng nhà sản xuất không chỉ giúp đảm bảo độ chính xác của chi tiết mà còn nâng cao hiệu suất và độ bền của toàn bộ hệ thống máy móc.

Với hệ thống gia công CNC hiện đại, đội ngũ kỹ thuật giàu kinh nghiệm và khả năng gia công theo bản vẽ, Trường Phương Việt Nam tự tin mang đến các sản phẩm bánh răng trụ chất lượng cao, đáp ứng mọi yêu cầu kỹ thuật của khách hàng trong nhiều lĩnh vực công nghiệp.
