Thanh trượt và con trượt là hệ thống dẫn hướng cơ khí tuyến tính, có nhiệm vụ định hướng và hỗ trợ chuyển động thẳng chính xác trong các máy móc công nghiệp. Hệ thống chuyển động nhờ cơ chế cuộn lăn tuần hoàn của các viên bi thép hoặc con lăn bên trong con trượt, giúp giảm ma sát, chịu được tải trọng cao và duy trì độ chính xác lặp lại ổn định.

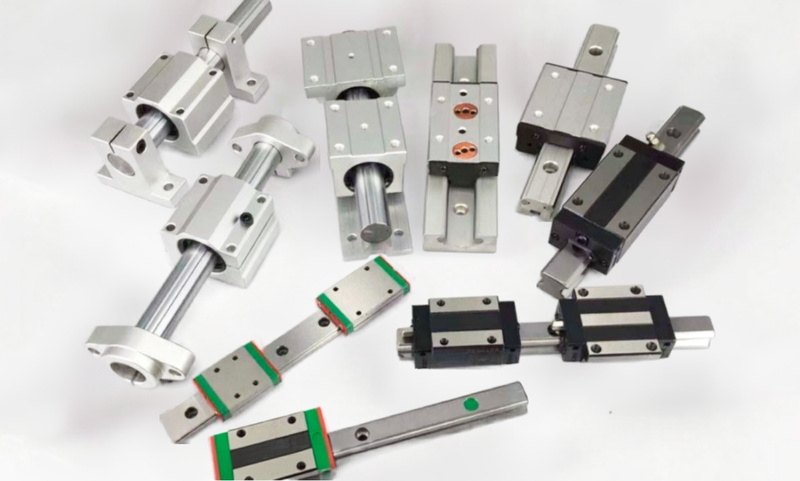

Các loại con trượt, thanh trượt trong công nghiệp — Các loại con trượt, thanh trượt trong công nghiệp

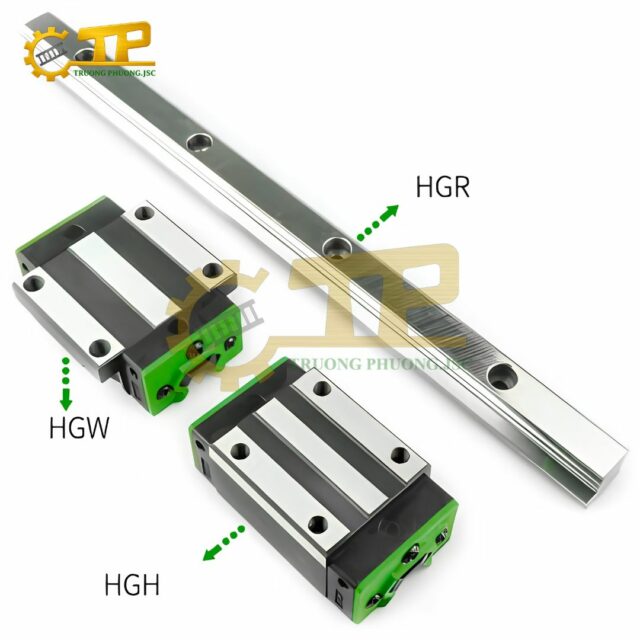

Thanh Trượt Vuông HRG

Mã sp: Thanh Trượt Vuông HRG
Thương hiệu: Trường Phương

Liên hệ tư vấn

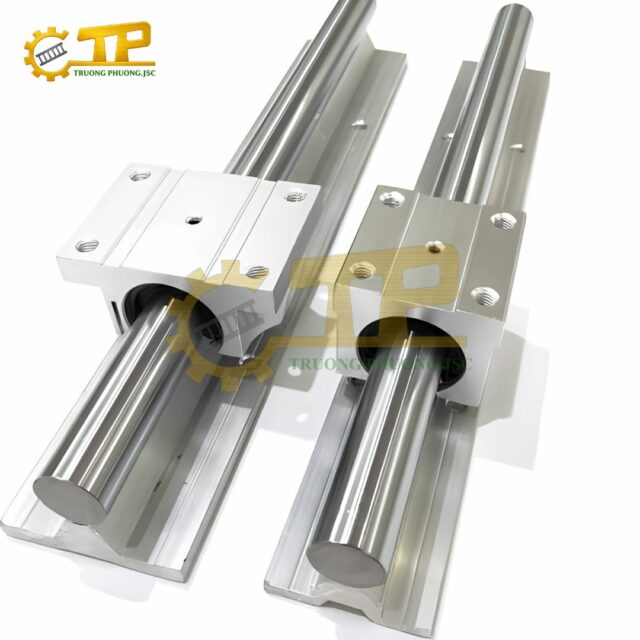

Thanh Trượt Tròn Đế RBS

Mã sp: Thanh Trượt Tròn Đế RBS
Thương hiệu: Trường Phương

Liên hệ tư vấn

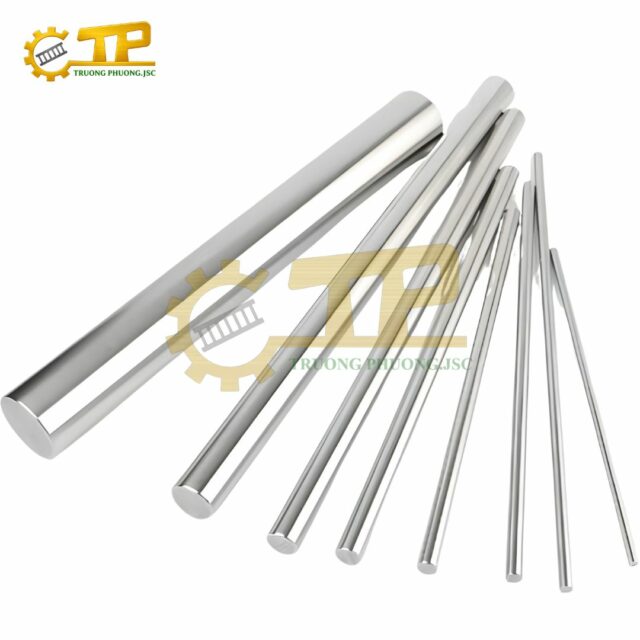

Thanh Trượt Tròn Trơn

Mã sp: Thanh Trượt Tròn Trơn
Thương hiệu: Trường Phương

Liên hệ tư vấn

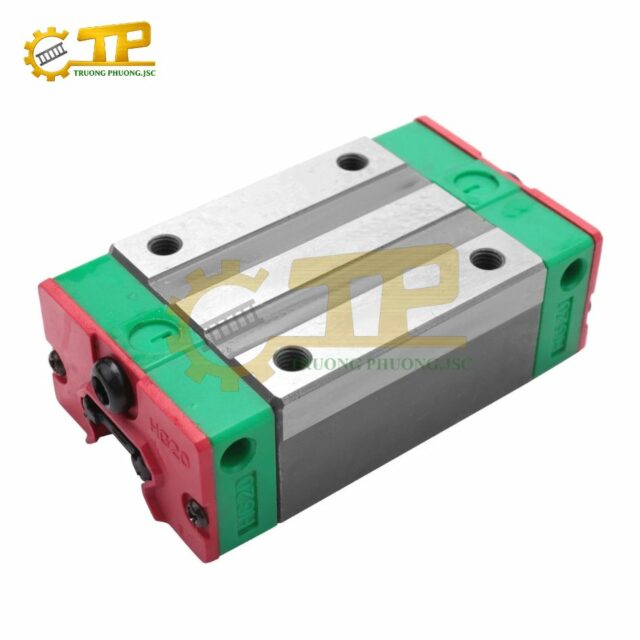

Con Trượt Vuông HGH-CA

Mã sp: Con Trượt HGH-GA
Thương hiệu: Trường Phương

Liên hệ tư vấn

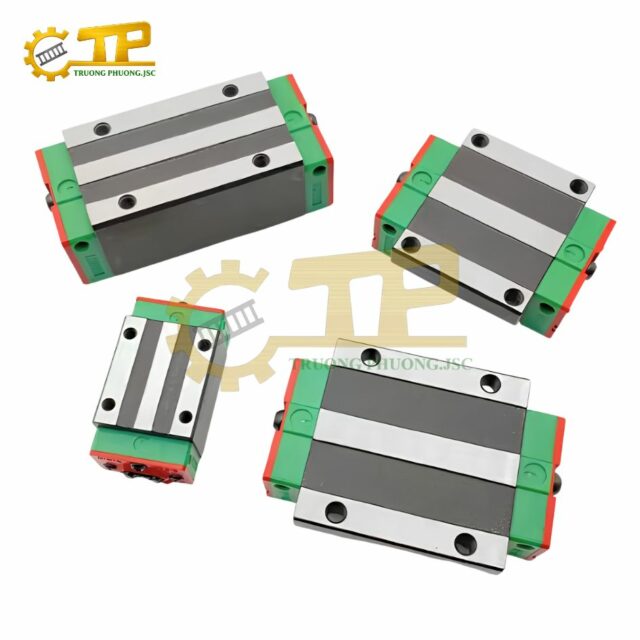

Con Trượt Vuông HGW-CA

Mã sp: Con Trượt HGW-CA
Thương hiệu: Trường Phương

Liên hệ tư vấn

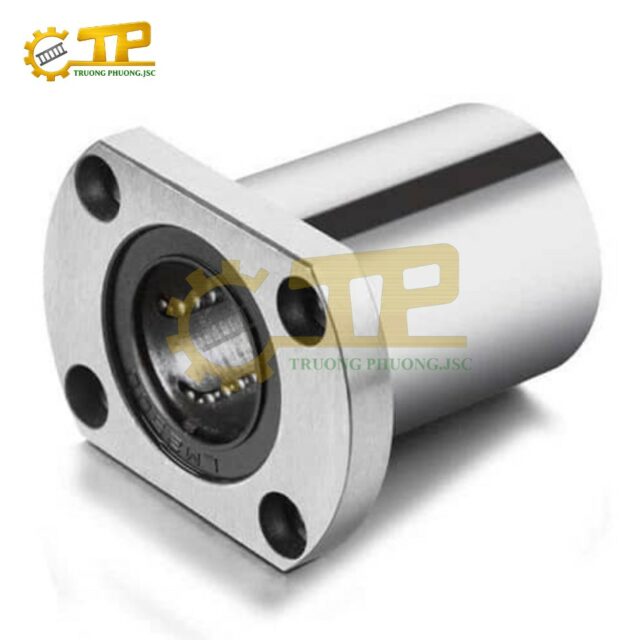

Con Trượt Tròn LMH (SMH)

Mã sp: Con Trượt LMH (SMH)
Thương hiệu: Trường Phương

Liên hệ tư vấn

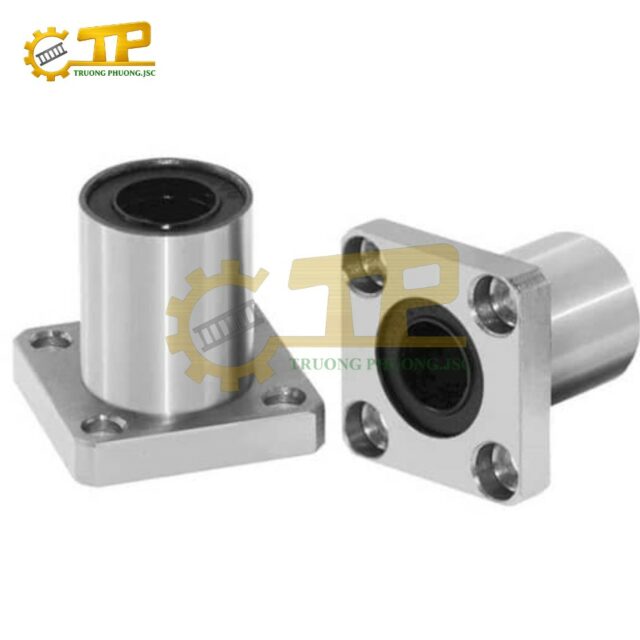

Con Trượt Tròn LMK (SMK)

Mã sp: Con Trượt LMK (SMK)
Thương hiệu: Trường Phương

Liên hệ tư vấn

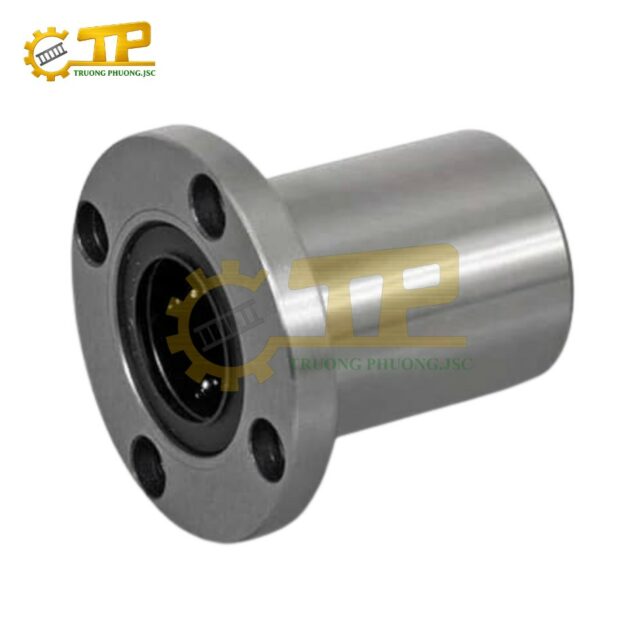

Con Trượt Tròn LMF (SMF)

Mã sp: Con Trượt LMF (SMF)
Thương hiệu: Trường Phương

Liên hệ tư vấn

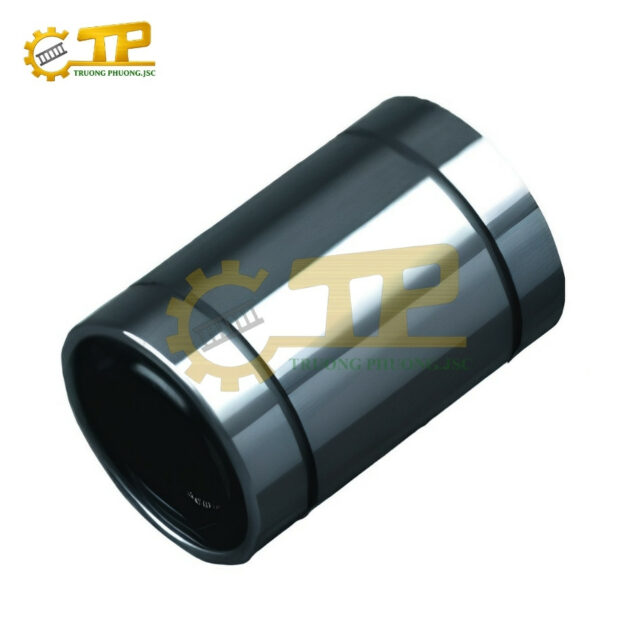

Con Trượt Tròn LM (SM)

Mã sp: Con Trượt LM (SM)
Thương hiệu: Trường Phương

Liên hệ tư vấn

1. Thanh Trượt Vuông Là Gì? Cấu Tạo Và Nguyên Lý Hoạt Động

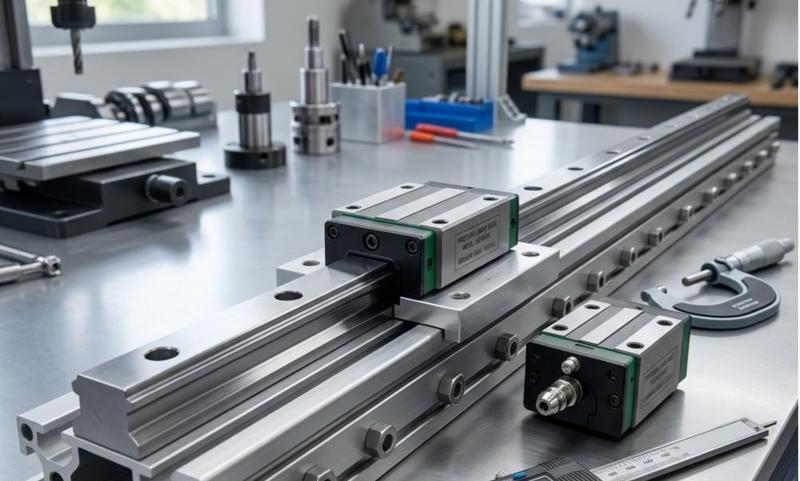

Hệ thống thanh trượt vuông và con trượt vuông cơ khí chính xác

Trong các hệ thống tự động hóa và chế tạo máy cơ khí hiện đại, thanh trượt vuông (linear rail) và con trượt vuông (linear block) là hai linh kiện dẫn hướng tuyến tính quan trọng. Chúng có nhiệm vụ chuyển đổi ma sát trượt thông thường thành ma sát lăn, giúp bàn máy chuyển động tịnh tiến (tiến – lùi) trơn tru với độ chính xác cao.

1.1. Cấu tạo chi tiết của Con trượt vuông (Linear Block)

Thân Block (Steel Body): Chế tạo từ thép hợp kim gia nhiệt đạt độ cứng 58–62 HRC, chịu được tải trọng và mô-men xoắn lớn.
Hệ thống bi/con lăn (Steel Balls/Rollers): Các viên bi thép nằm trong rãnh lăn tuần hoàn, giúp giảm tối đa lực ma sát.
Đầu định hướng bi (End Cap): Làm bằng nhựa kỹ thuật chịu lực, giúp điều hướng dòng bi chạy thành vòng tuần hoàn khép kín.
Phớt gạt bụi (Seals): Gồm phớt gạt đầu và phớt gạt dưới, ngăn mạt phoi, bụi bẩn xâm nhập vào ổ bi.
Đầu bơm mỡ (Grease Nipple): Vị trí kết nối để cấp mỡ bôi trơn định kỳ vào bên trong con trượt.

1.2. Cấu tạo chi tiết của Thanh ray trượt vuông (Linear Rail)

Rãnh lăn bi (Raceway): Được mài phẳng chính xác theo dạng hình vòng cung (Gothic arch) với góc tiếp xúc 45°, giúp hệ thống chịu lực đều theo 4 hướng (trên, dưới, trái, phải).
Lỗ bắt vít (Mounting Holes): Được định vị chính xác dọc theo thanh ray để cố định chắc chắn vào khung máy.

2. Phân Loại Thanh Trượt Vuông & Con Trượt Vuông Phổ Biến

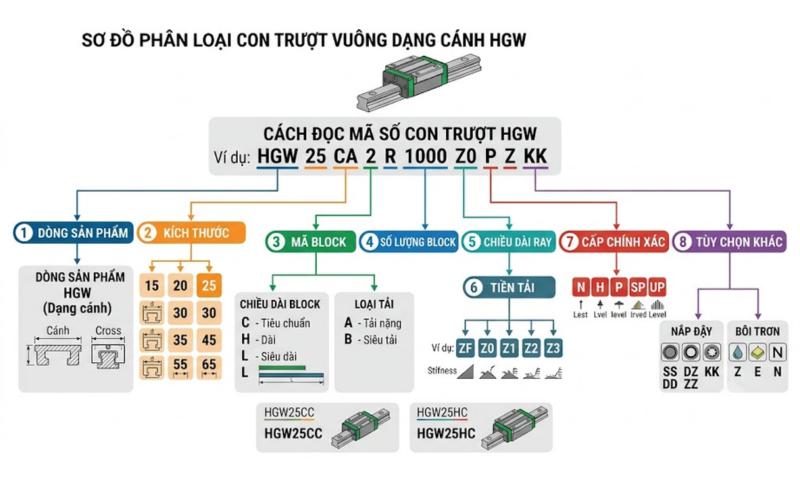

Sơ đồ phân loại con trượt vuông dạng cánh HGW — Sơ đồ phân loại con trượt vuông dạng cánh HGW

Để lựa chọn linh kiện phù hợp cho bản vẽ thiết kế cơ khí, kỹ sư thường phân loại dòng vuông dựa trên các tiêu chí sau:

2.1. Phân loại theo yếu tố con lăn (Bi vs Con lăn)

Dạng Bi (Ball Type): Tiếp xúc điểm, độ ma sát cực thấp, di chuyển tốc độ cao, phù hợp với hầu hết các dòng máy CNC cơ bản.
Dạng Con lăn (Roller Type): Tiếp xúc đường, độ cứng vững cao vượt trội, chịu tải trọng siêu nặng, chuyên dùng cho máy phay kim loại nặng.

2.2. Phân loại theo kiểu dáng Block trượt

Dạng Vuông / Tải nặng (Block Type - HGH, EGH): Chiều rộng hẹp, thiết kế gọn gàng, lỗ bắt vít từ trên xuống dưới.
Dạng Cánh (Flange Type - HGW, EGW): Phần mặt trên xòe rộng ra hai bên, có lỗ bắt vít linh hoạt từ trên xuống hoặc từ dưới lên, giúp tăng diện tích tiếp xúc tải.
Dạng Thấp (Low Profile - EG, SE): Chiều cao tổng thể thấp hơn, giúp hạ thấp trọng tâm hệ thống.

3. Thanh Trượt Tròn Và Con Trượt Tròn: Giải Pháp Tối Ưu Cho Cơ Cấu Nhẹ

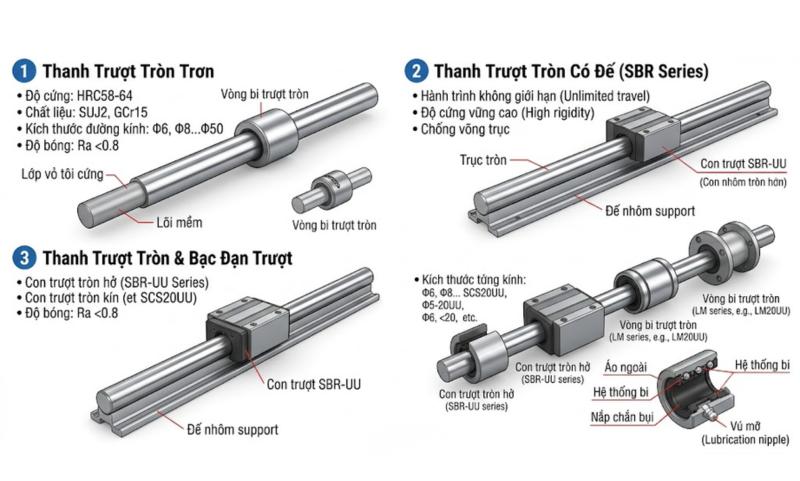

Các loại thanh trượt tròn, con trượt tròn — Các loại thanh trượt tròn, con trượt tròn

Bên cạnh dòng vuông, thanh trượt tròn (ty trượt tròn) cũng là giải pháp dẫn hướng được ứng dụng rộng rãi nhờ cấu tạo đơn giản và dễ dàng lắp đặt trong các cơ cấu tải nhẹ.

3.1. Cấu tạo thanh trượt tròn

Thanh ty trượt tròn trơn: Dạng trục thép tròn mạ Chrome chống gỉ, bề mặt tôi cứng.
Thanh ty trượt tròn có đế (SBR / TBR): Được gắn thêm phần đế nhôm bắt dọc theo chiều dài thanh ty, triệt tiêu hiện tượng võng trục khi di chuyển hành trình dài.

3.2. Con trượt tròn và Bạc đạn trượt

Con trượt tròn kín (LM): Dùng cho ty trượt tròn trơn độc lập.
Con trượt tròn hở (SBR-UU, TBR-UU): Khuyết góc 90° ở đáy để di chuyển trơn tru trên thanh trượt tròn có đế.
Gối đỡ ghim trục (SK / SH): Dùng để cố định hai đầu thanh ty trượt tròn.

4. Bảng So Sánh Kỹ Thuật: Thanh Trượt Vuông vs. Thanh Trượt Tròn

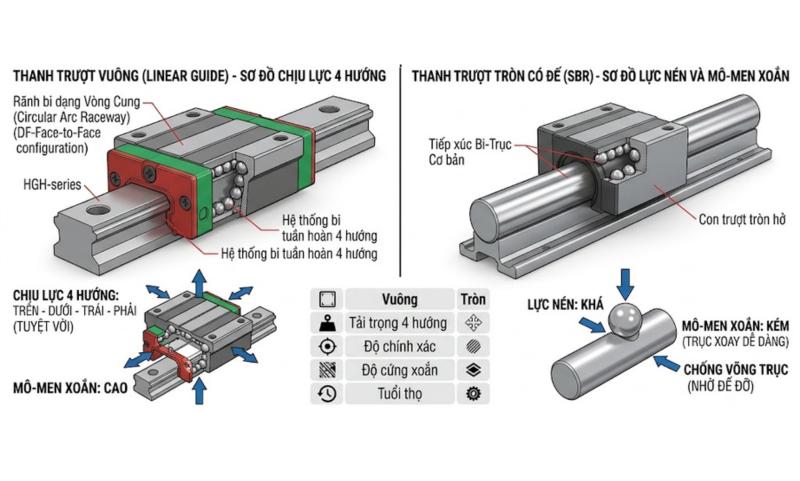

So sánh trực quan mặt cắt ngang thanh trượt vuông vs. thanh trượt tròn — So sánh trực quan mặt cắt ngang thanh trượt vuông vs thanh trượt tròn.

Tiêu chí So Sánh	Thanh Trượt Vuông	Thanh Trượt Tròn Có Đế (SBR)	Thanh Trượt Tròn Trơn
Khả năng chịu tải	Lớn (Tải trọng 4 hướng)	Trung bình	Thấp - Trung bình
Độ chính xác	Cao (±0.01 mm)	Trung bình (±0.05 mm)	Tiêu chuẩn (±0.1 mm)
Độ cứng vững	Không bị biến dạng	Cao (nhờ đế nhôm đỡ)	Dễ bị võng khi hành trình dài
Đặc tính kỹ thuật	Chuyên dụng cho CNC, Laser	Phù hợp máy gỗ, máy đóng gói	Thích hợp nâng hạ nhẹ, băng tải

5. Ứng Dụng Thực Tế Của Thanh Trượt Con Trượt Trong Sản Xuất

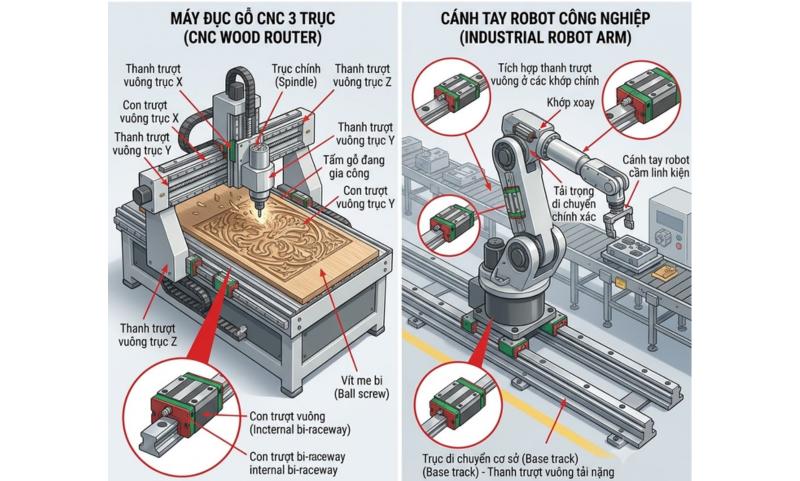

Ứng dụng của thanh trượt và con trượt trong máy đục gỗ CNC và cánh tay Robot công nghiệp — Ứng dụng của thanh trượt và con trượt trong máy đục gỗ CNC và cánh tay Robot công nghiệp

Hệ thống dẫn hướng tuyến tính xuất hiện ở hầu hết các công đoạn tự động hóa công nghiệp:

Ngành gia công cơ khí & gỗ: Máy đục gỗ CNC, máy phay/tiện CNC, máy cắt Laser, máy đột dập.
Dây chuyền sản xuất tự động: Băng tải tự động, cánh tay Robot công nghiệp, máy ép nhựa, máy dán nhãn.
Thử nghiệm & Đo lường: Các thiết bị kiểm tra sản phẩm, máy đo tọa độ 3D chính xác.

6. Hướng Dẫn Bảo Trì Bôi Trơn Thanh Trượt Chuẩn Kỹ Thuật

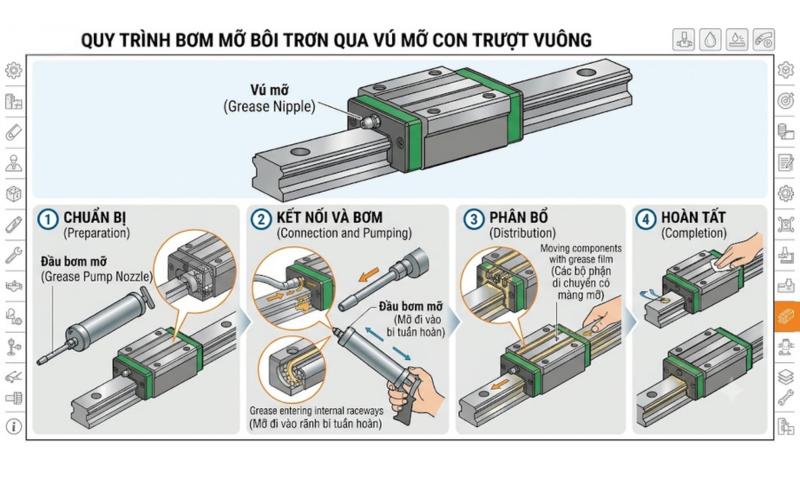

Quy trình bơm mỡ bôi trơn qua vú mỡ con trượt vuông — Quy trình bơm mỡ bôi trơn qua vú mỡ con trượt vuông

Để kéo dài tuổi thọ cho hệ thống ray trượt, đội ngũ kỹ thuật vận hành cần chú ý:

Bôi trơn định kỳ: Bơm mỡ bôi trơn chuyên dụng (gốc Lithium EP) qua đầu bơm mỡ sau mỗi 100 km hành trình hoặc 3–6 tháng vận hành.
Vệ sinh bề mặt: Dùng khăn sạch lau bụi mạt bám trên bề mặt ray. Không dùng vòi xịt khí nén áp lực cao xịt thẳng vào phớt chắn bụi.
Che chắn bụi: Đậy nắp nhựa (Plastic Caps) kín các lỗ bắt vít trên thanh ray để tránh phoi cơ khí làm hỏng phớt gạt.

7. Tư Vấn Giải Pháp Thanh Trượt Con Trượt Tại Trường Phương Việt Nam

Việc lựa chọn đúng dòng thanh trượt và con trượt phù hợp với thông số kỹ thuật không chỉ giúp máy móc vận hành ổn định mà còn tiết kiệm tối đa chi phí vận hành lâu dài.

Trường Phương Việt Nam là đơn vị chuyên cung cấp giải pháp và tư vấn kỹ thuật các dòng Thanh trượt vuông, Con trượt vuông, Thanh trượt tròn:

Hỗ trợ thông số kỹ thuật: Đảm bảo đúng chuẩn quy cách, kích thước theo yêu cầu thiết kế.
Gia công theo bản vẽ: Hỗ trợ cắt thanh ray chính xác theo độ dài thiết kế của hệ thống.
Tư vấn giải pháp tận tâm: Đội ngũ kỹ sư hỗ trợ tính toán tải trọng và đề xuất phương án tối ưu nhất cho từng ứng dụng cụ thể.
