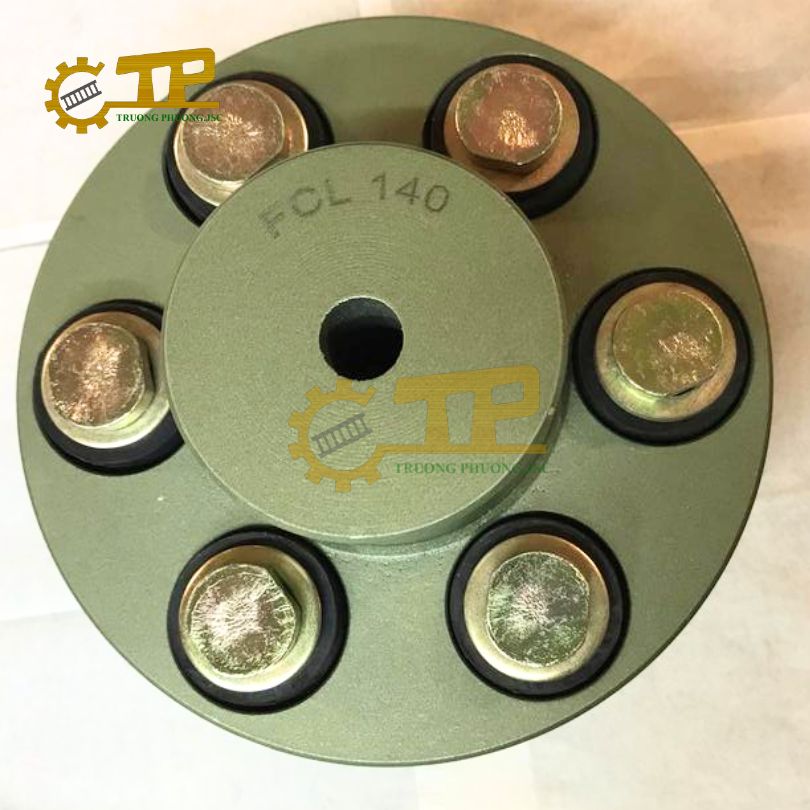

Khớp nối bulông FCL 140

1. Đặc điểm cấu tạo và cơ chế vận hành của khớp nối bulông FCL 140

Khớp nối mặt bích FCL 140 là cơ cấu liên kết trục dạng đệm đàn hồi, ứng dụng cho cụm truyền động trung bình và cao tốc. Thiết bị gồm hai nửa mặt bích bằng gang xám liên kết qua 6 bộ bulông cường độ cao chịu lực cắt trực tiếp bọc vòng đệm cao su nitrile (NBR).

Đặc tính vận hành của dòng này là chạy khô, không cần bơm mỡ bảo dưỡng định kỳ. Khi cao su bị mòn, kỹ thuật viên thay thế phụ kiện cao su lẻ tại bệ máy mà không cần di dời vị trí motor hay hộp số.

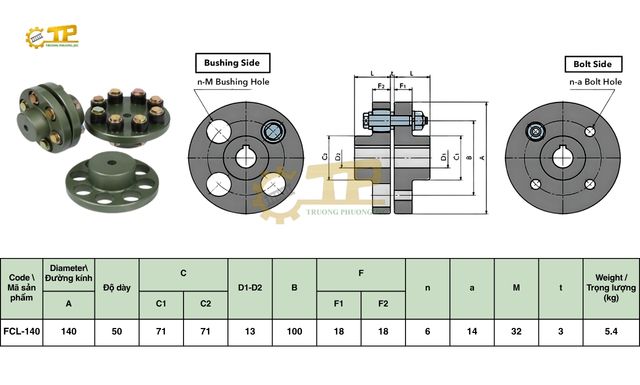

2. Thông số kỹ thuật và bản vẽ chi tiết khớp nối FCL 140

Bảng thông số kỹ thuật chi tiết của mã khớp nối trục FCL 140:

3. Ứng dụng thực tế của khớp nối bulông FCL 140 trong nhà máy

• Hệ thống bơm ly tâm: Kết nối trục motor điện công suất vừa với hệ thống bơm ly tâm đa tầng cánh cấp nước tòa nhà, bơm bù áp cứu hỏa.
• Hệ thống quạt hút: Liên kết các dòng quạt hút khói công nghiệp ly tâm, quạt chịu nhiệt lò nung.
• Hộp số giảm tốc: Kết nối trục ra hộp giảm tốc vận hành băng tải xích, băng tải lòng máng vận chuyển phôi thép, phôi gỗ thô.

4. Năng lực cung ứng khớp nối trục tại Trường Phương Việt Nam

• Gia công cốt trục: Xưởng cơ khí Trường Phương nhận khoét lỗ trục (Bore d1, d2), chạy rãnh then tiêu chuẩn và taro lỗ vít bắt trí theo đúng kích thước cốt máy hiện trạng, đảm bảo đồng tâm, hạn chế đảo trục ở tốc độ cao.
• Sẵn kho dải mã FCL: Duy trì tồn kho mã FCL 140 và các dải mã lân cận, đầy đủ chứng từ CO/CQ xuất xưởng.
• Giao hàng theo tiến độ: Điều phối giao hàng trong ngày đối với các đơn hàng cần thay thế khẩn cấp để đưa máy vào vận hành lại.

Quý khách hàng cần tra cứu bản vẽ kỹ thuật chi tiết hoặc yêu cầu phương án gia công móc lỗ trục cho các mã khớp nối bulông FCL, vui lòng liên hệ trực tiếp:

• Văn phòng: Số 9-TT8, Đường Foresa 2, Khu Đô thị Sinh thái Xuân Phương, Nam Từ Liêm, Hà Nội.
• Xưởng cơ khí: Khu công nghiệp Cầu Gáo, xã Đan Phượng, Hà Nội.
• Hotline tư vấn kỹ thuật: 0903.220.698
