Nhông xích 100 chuẩn ANSI

1. Giới thiệu chung

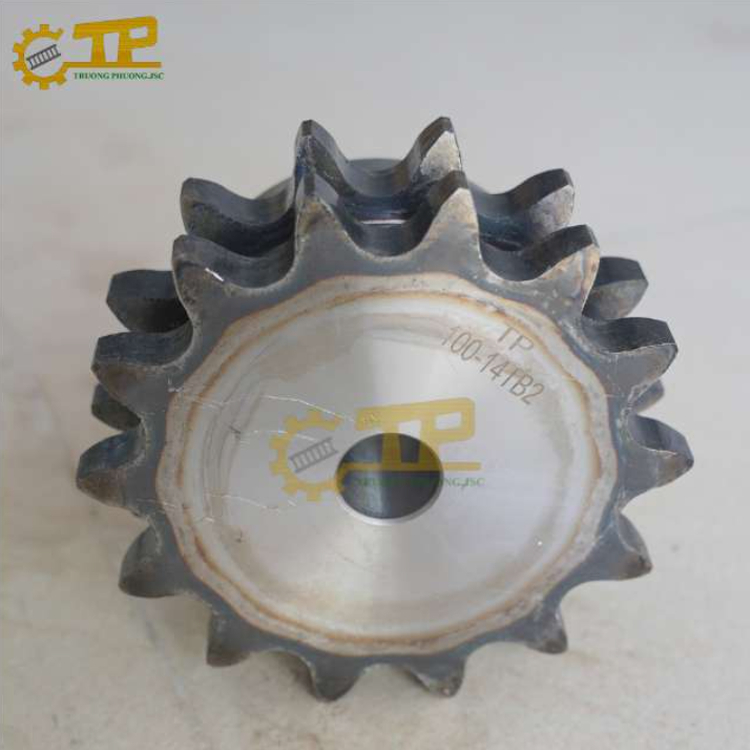

Nhông xích 100 là loại linh kiện truyền động được thiết kế tương thích hoàn hảo với xích con lăn tiêu chuẩn ANSI (American National Standards Institute). Sản phẩm được chế tạo để phục vụ các hệ thống truyền động tải nặng, nơi mà các dòng nhông nhỏ như 60 hay 80 không thể đáp ứng được lực kéo. Tại Trường Phương Việt Nam, nhông xích 100 chủ yếu được nhập khẩu sẵn, đồng thời nhận gia công theo bản vẽ hoặc theo yêu cầu riêng để đáp ứng chính xác nhu cầu sử dụng của khách hàng.

• Vật liệu: Thép hợp kim, inox, nhựa kỹ thuật.
• Xử lý nhiệt: Răng nhông được nhiệt luyện tăng cứng, chống mài mòn.
• Thiết kế: Có thể 1 – 3 dãy răng, các loại A, B, C, đáp ứng nhiều yêu cầu tải trọng.

2. Cấu tạo chi tiết nhông xích 100

Một bộ nhông xích 100 tiêu chuẩn bao gồm các thành phần cấu tạo:

1- Phần răng: Tiếp xúc trực tiếp với mắt xích, được sản xuất theo biên dạng chuẩn xác với bước răng 31.75 mm. Điểm cốt lõi là phần răng được tôi cao tần tăng độ cứng giảm mài mòn.

2- Thân nhông (Hub/Moay-ơ): Tùy vào không gian lắp đặt, khách hàng có thể chọn: Loại A – B – C (không gù, gù 1 bên, gù 2 bên).

Loại A (Plate): Đĩa phẳng đơn giản, dùng cho các cụm chi tiết hẹp.

Số răng (Z)	Do (Đường kính ngoài)	Dp (Đường kính vòng chia)	d (Lỗ có sẵn)	d (Tối đa/Tối thiểu)	Trọng lượng (kg)
10	117	102.745	20	21	1.10
11	127	112.696	20	21	1.30
12	138	122.673	20	21	1.60
13	148	132.670	20	21	1.90
14	158	142.683	20	21	2.15
15	168	152.709	20	21	2.50
16	179	162.745	20	21	2.83
17	189	172.790	20	21	3.20
18	199	182.841	20	21	3.60
19	209	192.898	20	21	4.00
20	220	202.960	20	21	4.40
21	230	213.027	20	21	4.90
22	240	223.097	26	27	5.35
23	250	233.170	26	27	5.80
24	260	243.246	26	27	6.40
25	270	253.325	26	27	6.90
26	281	263.405	26	27	7.50
27	291	273.488	26	27	8.10
28	301	283.572	26	27	8.70
29	311	293.658	26	27	9.30
30	321	303.745	26	27	10.00
31	331	313.833	26	27	10.63
32	341	323.923	26	27	11.35
33	352	334.013	26	27	12.00
34	362	344.105	26	27	12.80
35	372	354.197	26	27	13.50
36	382	364.290	26	27	14.40
37	392	374.384	26	27	15.10
38	402	384.479	26	27	16.00
39	412	394.574	26	27	16.80
40	422	404.669	26	27	17.70
41	433	414.766	26	27	18.60
42	443	424.862	26	27	19.50
43	453	434.959	26	27	20.50
44	463	445.057	26	27	21.45
45	473	455.155	26	27	22.40
46	483	465.253	26	27	23.40
48	503	485.451	26	27	25.50
50	524	505.650	26	27	27.70
52	544	525.849	26	27	29.90
54	564	546.050	26	27	32.30
60	625	606.657	26	27	39.90
65	675	657.168	26	27	46.80
70	726	707.681	26	27	54.30
75	777	758.197	30	31	62.30
80	827	808.715	30	31	70.90
90	928	909.755	30	31	89.58

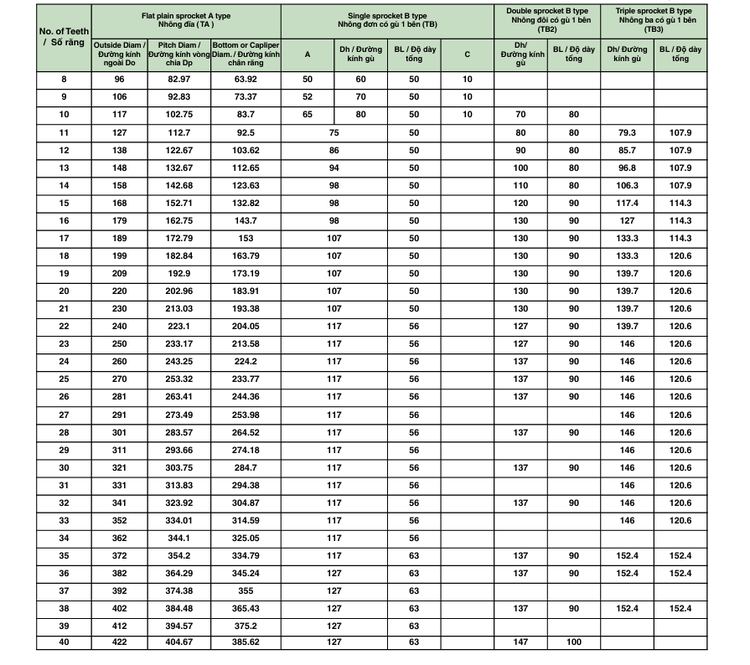

Loại B (Single Hub): Có phần cùi nhô ra một bên để gia công lỗ trục và rãnh then chắc chắn hơn.

Số lượng răng	Do (Đỉnh răng)	Dp (Vòng chia)	d lỗ NSX	d (min)	d (max)	BD (Moay ơ)	BL (Bề dày)	Khối lượng (kg)
9	106	92.84	20	22	40	*70	50	1.6
10	117	102.74	20	22	45	65	50	1.9
11	127	112.70	20	22	51	75	50	2.3
12	138	122.67	20	22	57	86	50	2.9
13	148	132.67	20	22	63	94	50	3.1
14	158	142.68	20	22	66	98	50	3.6
15	168	152.71	20	22	66	98	50	4.2
16	179	162.74	20	22	66	98	50	4.6
17	189	172.79	20	22	75	107	53	5.3
18	199	182.84	20	22	75	107	50	5.7
19	209	192.90	20	22	75	107	50	6.1
20	220	202.96	20	22	75	107	50	6.5
21	230	213.03	20	22	75	107	50	7.0
22	240	223.10	20	22	80	117	56	7.9
23	250	233.17	20	22	80	117	56	8.5
24	260	243.25	20	22	80	117	56	8.8
25	270	253.32	20	22	80	117	56	9.3
26	281	263.40	20	22	80	117	56	9.8
27	291	273.49	20	22	80	117	56	10.3
28	301	283.57	20	22	80	117	56	10.9
29	311	293.66	20	22	80	117	56	11.5
30	321	303.75	26	28	80	117	56	12.1
32	341	323.92	26	28	80	117	56	14.5
33	352	334.01	26	28	80	117	56	16.1
34	362	344.11	26	28	80	117	56	16.6
35	372	354.20	26	28	89	127	63	17.5
36	382	364.29	26	28	89	127	63	18.0
37	392	374.38	26	28	89	127	63	18.9
38	402	384.48	26	28	89	127	63	19.5
40	422	404.67	26	28	89	127	63	20.4
41	433	414.77	26	28	89	127	63	21.5
42	443	424.86	26	28	89	127	63	22.6
45	473	455.16	26	28	89	127	63	24.7
47	493	475.35	26	28	89	127	63	26.7
48	503	485.45	26	28	89	127	63	27.5
50	524	505.65	26	28	89	127	63	30.0
54	564	546.05	26	28	103	147	80	37.4
55	574	556.15	26	28	103	147	80	41.6
60	625	606.66	26	28	103	147	80	44.3
65	675	657.17	26	28	103	147	80	54.5

Loại C (Double Hub): Gù hai bên, thường dùng cho các nhông có kích thước rất lớn hoặc yêu cầu độ ổn định cao trên trục.

Số răng	Do	Dp	d lỗ NSX	d (min)	d (max)	BD	BL	Khối lượng (kg)
70	726	707.68	26	28	103	147	100	64.7
75	777	758.20	26	28	103	147	100	72.7

• Lỗ trục (Bore): Trường Phương hỗ trợ gia công lỗ trơn (pilot bore), lỗ hoàn thiện kèm rãnh then (finished bore) hoặc lắp taper bush (lỗ côn) tùy theo kết cấu máy.
• Xử lý bề mặt: Tùy chọn nhuộm đen chống rỉ, mạ kẽm điện phân hoặc để mộc tùy theo yêu cầu của khách hàng.

• Số dãy răng: 1 dãy (Simplex), 2 dãy (Duplex), 3 dãy (Triplex).

3. Ưu điểm nổi bật

• Sức chịu tải cao: Nhông xích 100 có kết cấu răng dày và chắc chắn, giúp truyền tải lực lớn, phù hợp với các hệ thống công suất cao và tải nặng.
• Gia công nhiệt luyện tăng độ bền: Phần răng nhông được tôi cao tần, đạt độ cứng bề mặt khoảng 45–55 HRC, giúp tăng khả năng chống mài mòn và vẫn đảm bảo độ dẻo dai khi chịu va đập.
• Ăn khớp ổn định: Nhông được gia công đúng tiêu chuẩn giúp ăn khớp chính xác với dây xích, giảm rung, hạn chế nhảy xích và vận hành ổn định hơn.

4. Ứng dụng thực tế

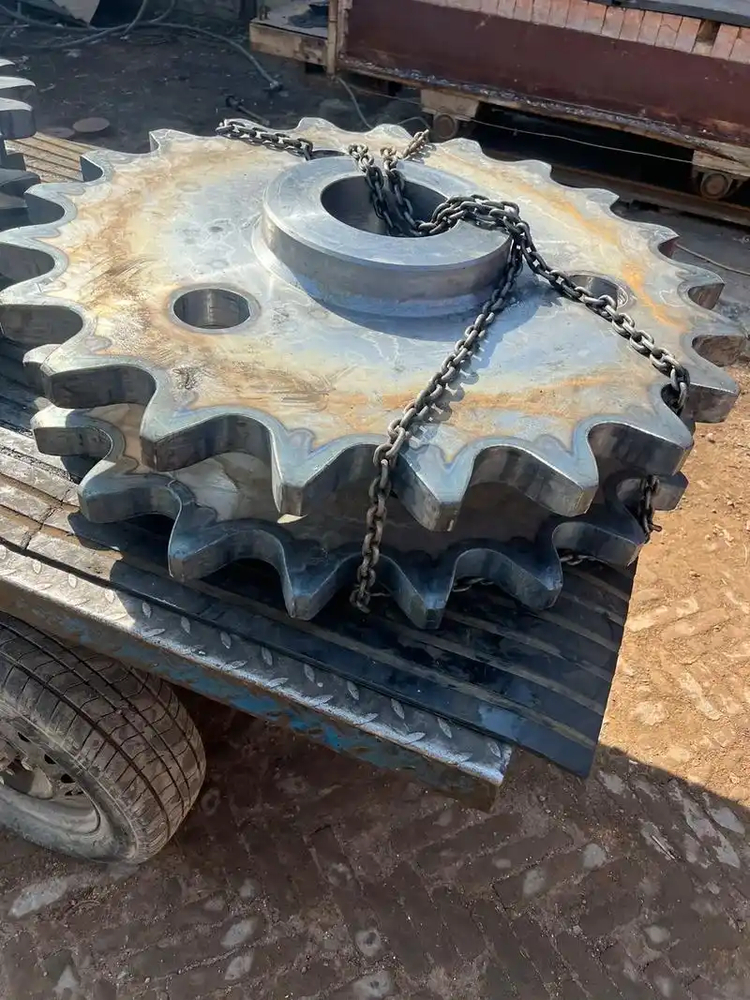

Nhông xích 100 với kích thước và khả năng chịu tải vượt trội được ứng dụng rộng rãi trong các hệ thống công nghiệp nặng, đảm bảo hiệu suất truyền động tối ưu thông qua việc lựa chọn thông số kỹ thuật phù hợp:

• Phục vụ các hệ thống tải trọng lớn: Là lựa chọn hàng đầu cho các nhà máy xi măng, hệ thống nghiền đá, dây chuyền luyện kim, máy băm gỗ công nghiệp và các loại băng tải vận chuyển khoáng sản nặng thuộc phân khúc công nghiệp nặng (nhông 100 - 160).
• Tối ưu hóa theo quy mô máy móc: So với các dòng nhông nhẹ (25 - 40) dùng cho máy đóng gói hay nhông trung bình (50 - 80) dùng cho nông nghiệp, nhông 100 đáp ứng hoàn hảo các yêu cầu về sức kéo bền bỉ trong xây dựng cơ sở hạ tầng và khai khoáng.
• Linh hoạt theo số lượng răng lắp đặt: Tùy chọn nhông ít răng (dưới 15 răng) để tiết kiệm không gian và tăng tốc độ cho trục bị động, hoặc nhông nhiều răng (trên 20 răng) để hệ thống vận hành êm ái, giảm mài mòn xích cho các thiết bị hoạt động liên tục 24/7.

5. Phân loại nhông xích 100 tiêu chuẩn ANSI

Theo kết cấu:

• Nhông 100 loại A: Đĩa phẳng, không gù.
• Nhông 100 loại B: Có gù một bên.
• Nhông 100 loại C: Có gù hai bên.

Theo số dãy răng:

• Nhông 100-1: 1 dãy răng (Simplex).
• Nhông 100-2: 2 dãy răng (Duplex).
• Nhông 100-3: 3 dãy răng (Triplex).

6. Ứng dụng nhông xích 100 tiêu chuẩn ANSI

Nhông 100 tiêu chuẩn  ANSI được dùng phổ biến trong:

• Băng tải tải nặng: xi măng, sắt thép, quặng, than.
• Máy móc công nghiệp chế biến gỗ, luyện kim, sản xuất vật liệu xây dựng.
• Nông nghiệp: máy nghiền, máy ép, hệ thống xử lý nông sản.
• Các dây chuyền cơ khí chế tạo, thiết bị nâng hạ và vận chuyển công nghiệp.
