Nhông xích 35 chuẩn ANSI
Vật liệu: Thép hợp kim / Inox theo yêu cầu
Nhông 35 chạy xích 35 tiêu chuẩn ANSI tương ứng với bước xích 9.525mm, thông số cơ bản:
- Số răng (N): từ 8 → 80 răng
- Đường kính ngoài (Do): khoảng 27 mm → 304 mm
- Đường kính vòng chia (Dp): khoảng 24 mm → 305 mm
- Đường kính gù (Dh): phổ biến 20 – 50 mm tùy số răng
- Độ dày tổng (BL): thường 15 – 30 mm
Đăng ký tư vấn
- Chi tiết sản phẩm
- Thông số kỹ thuật
- Cách thức mua hàng
- Chính sách giao hàng và bảo hành
Hệ thống nhông xích 35 tại Trường Phương được kiểm soát nghiêm ngặt về độ đồng tâm và dung sai biên dạng răng, mang lại giải pháp truyền tải mượt mà cho các xưởng cơ khí chế tạo.
1. Giới thiệu chung về nhông xích 35
Nhông xích 35 là loại đĩa sên truyền động cơ khí gián tiếp, được thiết kế chuyên dụng để ăn khớp khít khao với dây xích con lăn 35 tiêu chuẩn ANSI nhằm chuyển hóa mô-men xoắn giữa các trục song song nằm cách xa nhau. Với dải bước răng siêu nhỏ chỉ 9.525 mm, sên nhông 35 đóng vai trò là cơ cấu dẫn động, triệt tiêu độ trượt trơn cơ học so với truyền động dây đai curoa, bảo toàn hiệu suất truyền tải lực tịnh tiến lên tới 98% cho các hệ thống băng chuyền nhỏ và máy móc tự động trong nhà xưởng.
- Vật liệu: Thép hợp kim, inox, nhựa kỹ thuật.
- Xử lý nhiệt: Răng nhông được nhiệt luyện để tăng độ cứng, chống mài mòn.
- Thiết kế: Có thể 1 – 3 dãy răng, các loại A, B, C, phù hợp với nhiều tải trọng và ứng dụng.

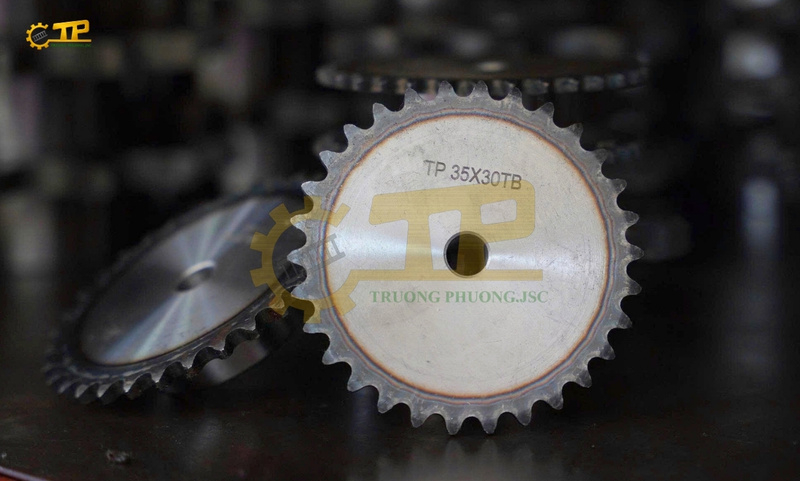

2. Cấu tạo chi tiết nhông xích 35
Một bộ nhông xích 35 hoàn chỉnh bao gồm các thành phần cơ lý liên kết chặt chẽ:
- Vành răng ăn khớp: Vành răng ngoài chứa dải răng hình lưỡi cưa được phay răng mịn màng với bước răng tiêu chuẩn. Đây là bộ phận tiếp xúc trực tiếp và liên tục với con lăn của dây sên 35, chịu ứng suất tì xoắn lớn nên bắt buộc phải trải qua công đoạn tôi cứng cục bộ.
- Thân nhông và Moay-ơ (Hub): Phần cùi moay-ơ nhô ra một bên (loại B) hoặc hai bên (loại C) được gia công dày dặn để cung cấp đủ tiết diện ôm chặt vào trục động cơ, trong khi loại A đĩa phẳng mỏng được ưu tiên cho các vị trí lắp đặt có diện tích bề ngang cực hẹp.
- Cơ cấu lỗ trục và rãnh khóa then: Tâm moay-ơ được khoét lỗ định vị (lỗ trơn), sau đó được Trường Phương xọc then theo đúng dung sai kỹ thuật và taro thêm lỗ vít chí định vị đầu trục, đảm bảo đĩa nhông khóa cứng vào trục quay khi vận hành ở dải tốc độ lớn.

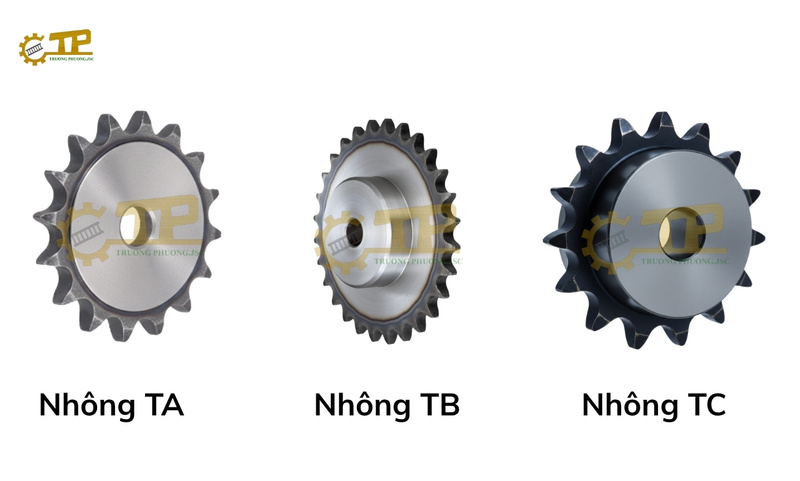

3. Phân loại nhông xích 35 chuẩn ANSI
Theo kết cấu, nhông 35 được chia thành:
- Nhông 35 loại A: Dạng đĩa phẳng, không có gù.
- Nhông 35 loại B: Có gù một bên.
- Nhông 35 loại C: Có gù hai bên.
Theo số dãy răng:
- Nhông 35-1: 1 dãy răng (Simplex)
- Nhông 35-2: 2 dãy răng (Duplex)
- Nhông 35-3: 3 dãy răng (Triplex)
4. Ưu điểm nổi bật của nhông xích 35
- Tính ổn định động học vượt trội: Biên dạng răng nhông đôi, nhông đơn 35 được mài tinh xảo giúp giảm ma sát lăn khi ăn khớp với con lăn xích, loại bỏ các âm thanh va đập kim loại và tiếng ồn nhảy sên khi máy vận hành liên tục.
- Độ bền mỏi và tuổi thọ lâu dài: Toàn bộ sên nhông 35 làm từ thép S45C đều được tôi cao tần vành răng đạt độ cứng bề mặt lý tưởng từ 45 - 55 HRC, giúp răng nhông không bị sứt mẻ khi chịu các tải trọng va đập đột ngột từ trục động cơ truyền xuống.
- Thiết kế cơ khí tinh gọn: Sở hữu kích thước bao siêu nhỏ gọn, nhông xích 35 cho phép các nhà thiết kế dễ dàng bố trí trong các không gian máy chật hẹp, làm giảm trọng lượng tĩnh của toàn cụm máy và tiết kiệm đáng kể điện năng tiêu thụ cho motor dẫn động.

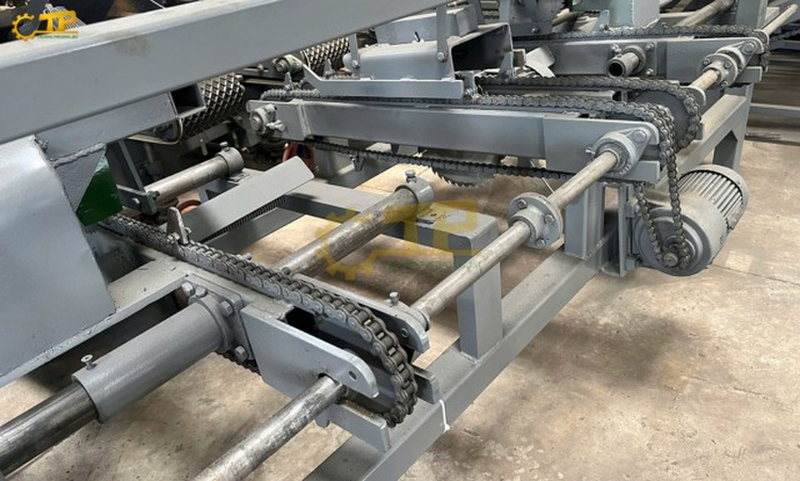

5. Ứng dụng thực tế của nhông xích 35
Nhờ tính đa năng và dải thông số bước răng tinh xảo, nhông xích 35 hiện diện trong nhiều công đoạn sản xuất:
- Hệ thống băng tải & Băng chuyền công nghiệp: Truyền lực kéo tịnh tiến trong các băng chuyền phân loại bưu kiện bưu chính, băng tải xích nhựa vận chuyển khay linh kiện, gá lắp vận tải cát, đá, gạch men và các nguyên liệu nhẹ trong xưởng đóng gói.
- Ngành Thực phẩm & Dược phẩm: Sử dụng dòng nhông inox 304 kết hợp sên inox trong các dây chuyền đóng lon chiết rót nước giải khát, máy đóng gói vỉ thuốc y tế và các thiết bị sấy tiệt trùng đạt tiêu chuẩn vệ sinh ATTP HACCP nghiêm ngặt.
- Máy móc nông nghiệp chuyên dụng: Lắp ráp trong các cơ cấu truyền động phụ trợ của máy tuốt lúa, máy kéo nông nghiệp mini, máy xay xát lúa gạo và máy ép cám viên công suất vừa.
- Thiết bị cơ khí chính xác: Dẫn động các trục của máy in công nghiệp, máy photocopy văn phòng cỡ lớn, máy CNC gỗ và hệ thống phân độ bàn xoay tự động.
Để giúp quý khách hàng và các kỹ sư dễ dàng đối chiếu thiết kế và lựa chọn chính xác mã hiệu nhông tương thích, Trường Phương tổng hợp bảng tra cứu catalog thông số kỹ thuật tiêu chuẩn của nhông xích 35 dưới đây:

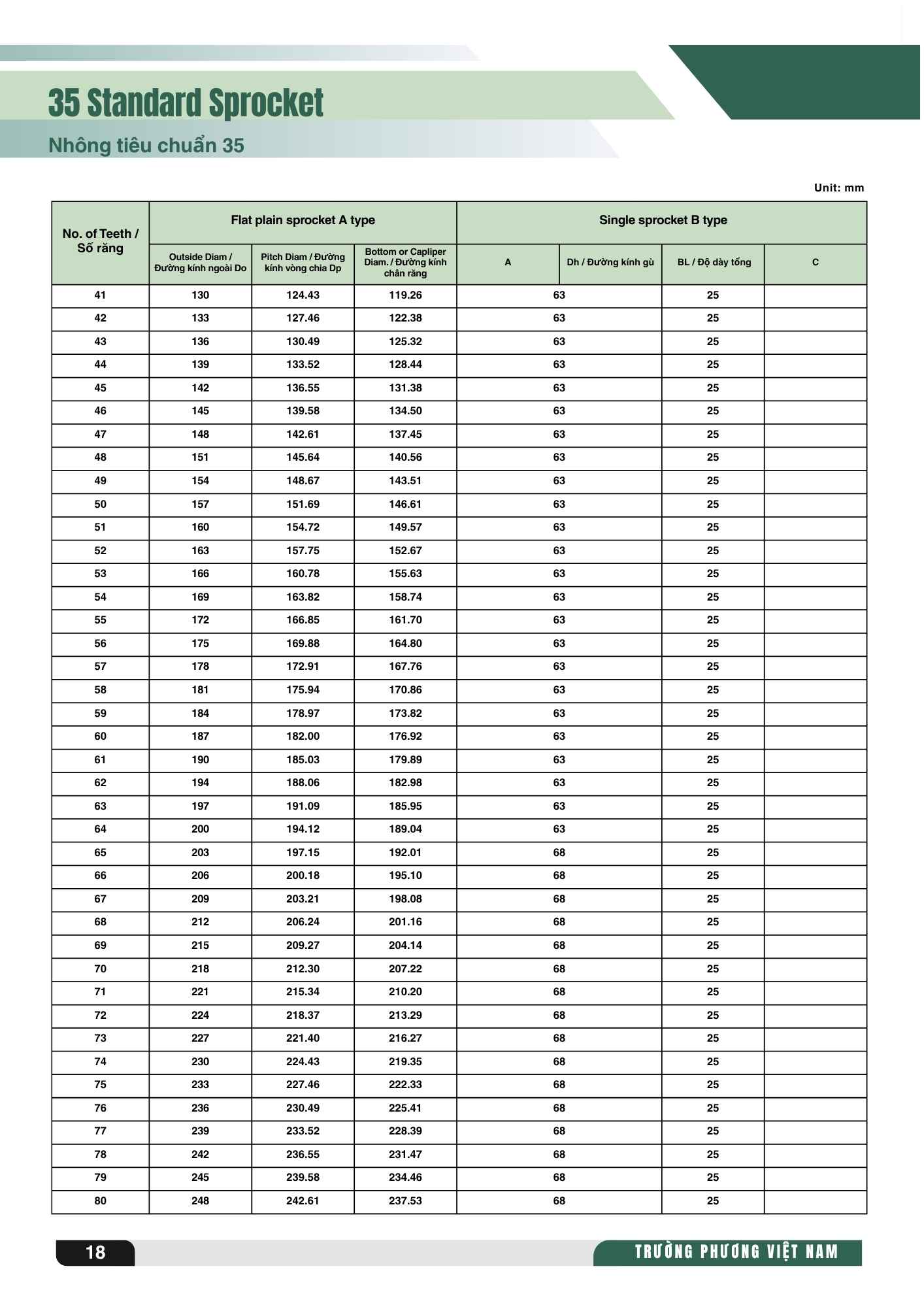

Bảng thông số nhông xích 35
(Lưu ý: Mọi quy cách về đường kính lỗ cốt trục d, dung sai then hoa gá lắp, vít trí chí định vị đều được Trường Phương tiện phay CNC hoàn thiện chính xác theo đúng bản vẽ thiết kế thực tế của khách hàng).
Trường Phương Việt Nam hỗ trợ khách hàng tiếp cận và mua sắm nhông xích 35 chính hãng thông qua quy trình giao dịch nhanh chóng và chuyên nghiệp:
- Kết nối qua Hotline kỹ thuật: Liên hệ trực tiếp số điện thoại 0903.220.698 (gặp Mr. Phương) để được kỹ sư hỗ trợ tính toán tải trọng xích, chọn bước răng nhông dĩa và nhận ngay báo giá ưu đãi chỉ trong vòng 15 phút làm việc.
- Gửi yêu cầu trực tuyến: Khách hàng cung cấp các thông số kích thước lỗ trục trục động cơ hoặc đính kèm bản vẽ kỹ thuật chi tiết gia công rãnh then vít trí thông qua website chính thức hoặc Zalo của đội ngũ chuyên viên trực chiến.
- Làm việc trực tiếp tại văn phòng: Kính mời quý đối tác đến xem mẫu xích thực tế, kiểm định chất thép nhiệt luyện và thảo luận phương án sản xuất tại địa chỉ văn phòng đại diện: Số 9-TT8, Đường Foresa 2, KĐT Xuân Phương, Nam Từ Liêm, Hà Nội.
Trường Phương Việt Nam xây dựng chính sách dịch vụ hậu mãi đồng bộ nhằm bảo vệ lợi ích tối đa và mang lại sự an tâm cho các đơn vị vận hành nhà máy:
1. Chính sách giao nhận và vận chuyển
- Tiến độ bàn giao sản phẩm: Đối với các mã nhông xích 35 tiêu chuẩn sẵn kho, hàng sẽ được đóng gói dầu bảo quản bọc màng PE chống ẩm mốc và giao nhận hỏa tốc trong vòng 1 – 7 ngày làm việc. Đối với các đơn hàng cần gia công then rãnh hoặc phay moay-ơ theo bản vẽ riêng biệt, tiến độ sẽ được thống nhất rõ ràng trên báo giá kỹ thuật.
- Thời gian giao nhận: Vận chuyển trong giờ hành chính từ Thứ Hai đến Thứ Bảy hàng tuần (8h00 – 17h00).
- Hỗ trợ cước vận chuyển: Miễn phí giao hàng hỏa tốc tận xưởng trong nội thành Hà Nội cho các đơn hàng có giá trị từ 5.000.000 VNĐ (chưa bao gồm VAT), hoặc hỗ trợ chuyển phát ra các bến xe lớn (như bến xe Mỹ Đình, các bến xe nội thành) đối với khách hàng ở tỉnh xa. Các đơn hàng dưới dải giá trị này sẽ được hai bên thỏa thuận mức phí hợp lý nhất theo từng đơn hàng cụ thể.
2. Chính sách bảo hành
- Điều kiện áp dụng: Bảo hành toàn diện đối với các lỗi kỹ thuật phát sinh từ khâu chế tạo phôi thép, liên kết mắt sên của nhà sản xuất hoặc sai sót dung sai gia công nhông dĩa đi kèm (được xác định qua kiểm tra thực tế từ kỹ thuật viên). Sản phẩm yêu cầu sử dụng đúng tải trọng, nhiệt độ vận hành cho phép, không bị móp méo do tác động ngoại lực cơ học mạnh và còn thông tin xác nhận đơn hàng từ Trường Phương.
- Các trường hợp từ chối bảo hành: Không áp dụng bảo hành đối với các lỗi lắp đặt dẫn đến lệch trục xéo sên, vận hành quá tải trọng động cho phép, thiếu bôi trơn định kỳ gây hỏng răng nhông, sử dụng trong môi trường hóa chất vượt quá tiêu chuẩn vật liệu thép hoặc các hao mòn cơ học tự nhiên theo thời gian sử dụng.
- Phương thức xử lý: Trường Phương tiến hành hỗ trợ kỹ thuật tại chỗ, đổi mới hoàn toàn mã nhông xích lỗi hoặc gia công lại chi tiết rãnh then tương thích trong vòng 1 – 5 ngày, đảm bảo dây chuyền sản xuất của khách hàng sớm hoạt động ổn định trở lại.
