Khớp nối bulông FCL 224

1. Đặc điểm cấu tạo và cơ chế vận hành của khớp nối bulông FCL 224

Khớp nối mặt bích FCL 224 là cơ cấu liên kết trục dạng đệm đàn hồi, ứng dụng cho cụm truyền động tải nặng và cao tốc. Thiết bị gồm hai nửa mặt bích bằng gang xám liên kết qua 8 bộ bulông cường độ cao chịu lực cắt trực tiếp bọc vòng đệm cao su nitrile (NBR).

Đặc tính vận hành của dòng này là chạy khô, không cần bơm mỡ bảo dưỡng định kỳ. Khi cao su bị mòn, kỹ thuật viên thay thế phụ kiện cao su lẻ tại bệ máy mà không cần di dời vị trí motor hay hộp số.

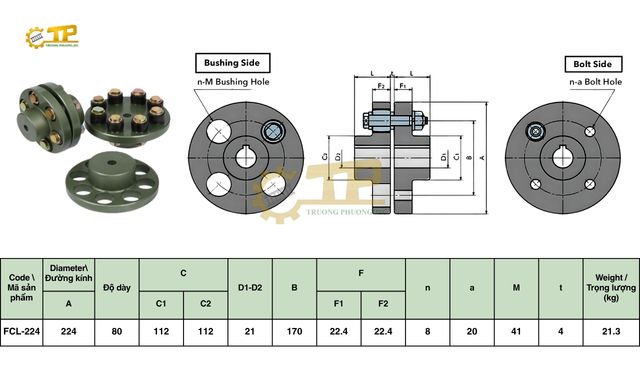

2. Thông số kỹ thuật và bản vẽ chi tiết khớp nối FCL 224

Bảng thông số kỹ thuật chi tiết của mã khớp nối trục FCL 224:

3. Ứng dụng thực tế của khớp nối bulông FCL 224 trong nhà máy

• Trạm bơm thoát nước: Kết nối trục tổ máy bơm ly tâm chìm trục ngang công suất cao, trạm bơm tiêu úng thành phố.
• Cơ cấu lô cuốn nhà máy giấy: Vận hành hệ thống trục đè, lô ép, lô cuốn màng giấy khổ lớn trong nhà máy giấy công nghiệp.
• Máy nghiền đá: Ứng dụng truyền mô-men cho hệ thống máy nghiền côn phản kích trong khai thác đá.



4. Năng lực cung ứng khớp nối trục tại Trường Phương Việt Nam

• Gia công cốt trục: Trường Phương Việt Nam nhận khoét lỗ trục (Bore d1, d2), chạy rãnh then tiêu chuẩn và taro lỗ vít bắt trí theo đúng kích thước cốt máy hiện trạng, đảm bảo đồng tâm, hạn chế đảo trục ở tốc độ cao.
• Sẵn kho dải mã FCL: Duy trì tồn kho mã FCL 224 và các dải mã lân cận, đầy đủ chứng từ CO/CQ xuất xưởng.
• Giao hàng theo tiến độ: Điều phối giao hàng trong ngày đối với các đơn hàng cần thay thế khẩn cấp để đưa máy vào vận hành lại.

Quý khách hàng cần tra cứu bản vẽ kỹ thuật chi tiết hoặc yêu cầu phương án gia công móc lỗ trục cho các mã khớp nối bulông FCL, vui lòng liên hệ trực tiếp:

• Văn phòng: Số 9-TT8, Đường Foresa 2, Khu Đô thị Sinh thái Xuân Phương, Nam Từ Liêm, Hà Nội.
• Xưởng cơ khí: Khu công nghiệp Cầu Gáo, xã Đan Phượng, Hà Nội.
• Hotline tư vấn kỹ thuật: 0903.220.698
