Khớp nối bulong FCL90
Thông số cơ bản khớp nối FCL 90:
- Thành phần liên kết: 4 bộ bulông kèm vòng đệm cao su giảm chấn NBR
- Momen xoắn danh nghĩa: 15 Nm
- Chiều dài tổng thể (L): 59 mm
- Đường kính ngoài mặt bích (D): 90 mm
- Tốc độ quay tối đa: 4000 vòng/phút
Đăng ký tư vấn
- Chi tiết sản phẩm - thông số kĩ thuật
1. Đặc điểm cấu tạo và cơ chế vận hành của khớp nối bulông FCL 90
Khớp nối mặt bích FCL 90 là cơ cấu liên kết trục dạng đệm đàn hồi, ứng dụng cho cụm truyền động trung bình và cao tốc.
Thiết bị gồm hai nửa mặt bích bằng gang xám liên kết qua 4 bộ bulông cường độ cao chịu lực cắt trực tiếp bọc vòng đệm cao su nitrile (NBR).
Đặc tính vận hành của dòng này là chạy khô, không cần bơm mỡ bảo dưỡng định kỳ. Khi cao su bị mòn, kỹ thuật viên chỉ cần thay thế phụ kiện cao su lẻ ngay tại bệ máy mà không cần di dời vị trí motor hay hộp số.

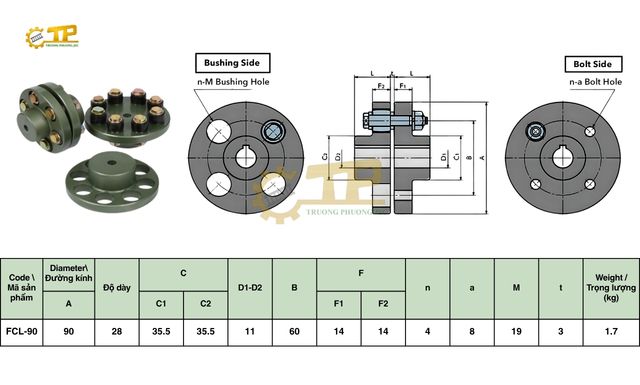

2. Thông số kỹ thuật và bản vẽ chi tiết khớp nối FCL 90
Để thuận tiện cho việc tra cứu nhanh, dưới đây là bảng thông số kĩ thuật chi tiết của mã khớp nối trục FCL 90:
3. Ứng dụng thực tế của khớp nối bulông FCL 90 trong nhà máy
- Hệ thống bơm và quạt: Liên kết truyền động từ trục motor với bơm ly tâm trục ngang, quạt hút khói, quạt thông gió công nghiệp tải nhẹ và trung bình.
- Máy thổi khí, nén khí: Ứng dụng tại các trạm nén khí pittông, máy thổi khí xử lý nước thải có chu kỳ tắt/mở liên tục.
- Trục ra hộp số: Kết nối đầu ra giảm tốc công suất phù hợp với hệ thống gầu nâng, vít tải, băng tải xích công suất nhỏ.
4. Năng lực cung ứng khớp nối trục tại Trường Phương Việt Nam
- Gia công cốt trục chính xác: Xưởng cơ khí Trường Phương nhận khoét lỗ trục (Bore d1, d2), chạy rãnh then tiêu chuẩn và taro lỗ vít bắt trí theo đúng kích thước cốt máy hiện trạng, đảm bảo đồng tâm, không gây đảo trục ở tốc độ cao.
- Sẵn kho dải mã FCL từ nhỏ đến lớn: Duy trì tồn kho số lượng lớn mã FCL 90 và các dải mã lân cận, đầy đủ chứng từ CO/CQ xuất xưởng.
- Giao hàng theo tiến độ nhà máy: Điều phối giao hàng hỏa tốc trong ngày đối với các đơn hàng cần thay thế khẩn cấp để đưa máy vào vận hành lại.
|
Quý khách hàng cần tra cứu bản vẽ kỹ thuật hoặc yêu cầu phương án gia công trục cho mã khớp nối bulông FCL 90, vui lòng liên hệ trực tiếp:
|
