Khớp Nối Xích KC4012

1. Đánh giá kết cấu dòng khớp nối trục xích KC 4012

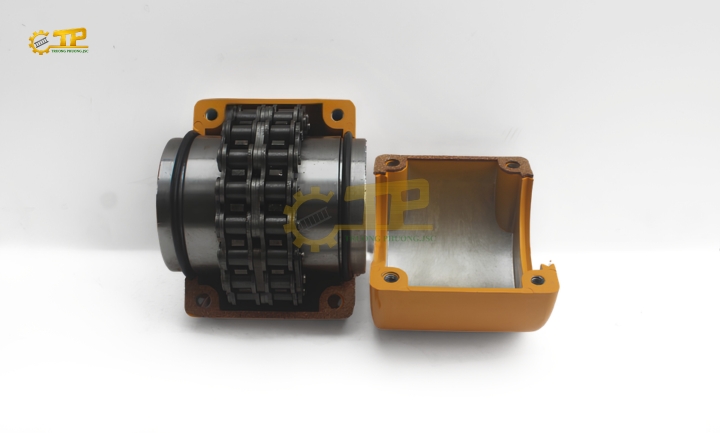

Khớp nối xích KC-4012 (khớp nối trục xích KC 4012) là linh kiện liên kết trục cơ khí linh hoạt thuộc phân khúc dải tải nhỏ của hệ tiêu chuẩn KC. Cấu trúc thiết bị bao gồm hai đĩa nhông đơn đặt song song đối xứng có số răng tinh gọn là 12 răng, được xích lại đồng bộ nhờ một đoạn xích con lăn đôi hai dãy mã 40-2.

Sự ăn khớp cơ học giữa bước xích đôi nhỏ và hệ thống răng nhông mang lại dải truyền động mượt mà ở dải vận tốc cao. Kết cấu này giúp hệ thống tự lựa trục linh hoạt, bù sai lệch hướng tâm, lệch góc do sai số lắp đặt hình học nhỏ, cách ly các rung động nhẹ ảnh hưởng trực tiếp đến đầu trục motor dẫn động.

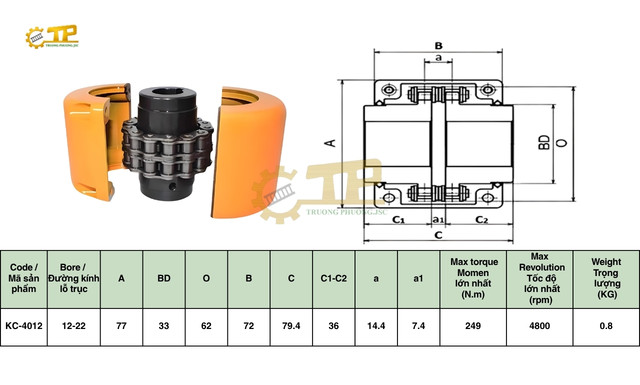

2. Thông số kỹ thuật khớp nối xích KC-4012

Bản số liệu kích thước hình học dưới đây được trích xuất trực tiếp từ bản vẽ thiết kế tiêu chuẩn từ nhà sản xuất dưới đây:

• Mã sản phẩm: KC-4012
• Mã xích con lăn: 40-2 (Xích đôi 2 dãy)
• Số răng nhông xích: 12 răng
• Chiều dài tổng thể khớp nối (C): 79.4 mm
• Đường kính ngoài moay-ơ đĩa nhông (BD): 33 mm
• Đường kính vòng ngoài nhông (O): 62 mm

3. Các ứng dụng thực tế trong nhà xưởng

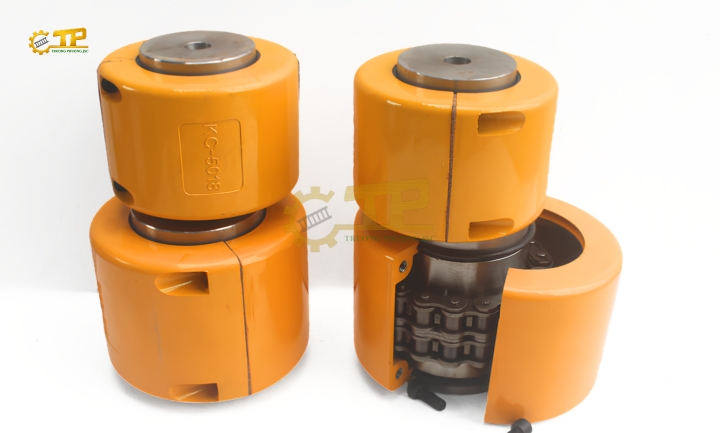

Mã khớp nối trục xích KC-4012 thích hợp cho các ứng dụng cơ khí yêu cầu sự nhỏ gọn, chính xác cao:

• Hệ thống băng tải nhẹ: Kết nối truyền động motor giảm tốc nhỏ trong dây chuyền đóng gói thực phẩm, dán nhãn bao bì, lắp ráp linh kiện điện tử.
• Thiết bị tự động hóa: Ứng dụng trong các cụm trục gá phôi tự động, trục vít tải cấp liệu công suất nhỏ của xưởng cơ khí.
• Cụm bơm quạt nhỏ: Vận hành các dòng bơm mini, hệ thống quạt thông gió công nghiệp quy mô phòng sạch.

4. Giải pháp khớp nối trục xích công nghiệp tại Trường Phương JSC

Công ty Cổ phần Trường Phương Việt Nam là đơn vị chuyên phân phối và tư vấn các giải pháp truyền động cơ khí trên toàn quốc. Đối với dòng linh kiện cỡ nhỏ như KC-4012, chúng tôi luôn tối ưu phục vụ:

• Hàng sẵn kho tồn lớn: Trường Phương JSC duy trì lượng tồn kho dồi dào mã KC-4012 cùng đầy đủ các dải mã nhông xích liên quan, đáp ứng ngay dải số lượng lớn.
• Hỗ trợ kỹ thuật gia công cốt trục: Nhận gia công khoét lỗ trục (Bore) chính xác, chạy rãnh then, taro lỗ vít bắt trí, làm rãnh then then trí tỉ mỉ theo đúng thông số máy.
• Tiến độ bàn giao siêu tốc: Quy trình bốc dỡ hàng nhanh, giao hàng hỏa tốc giúp quý doanh nghiệp hoàn thành tiến độ lắp đặt nhanh chóng
