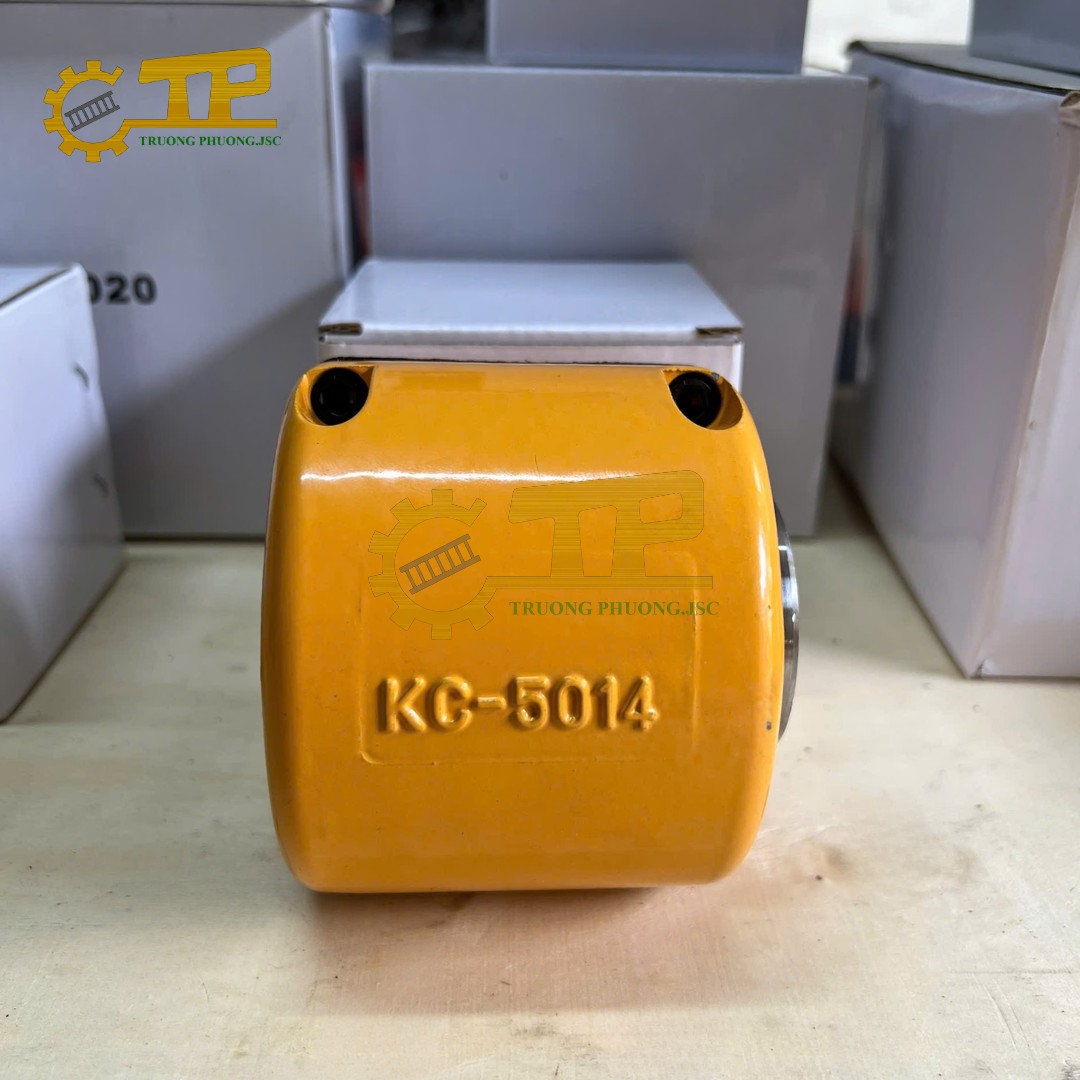

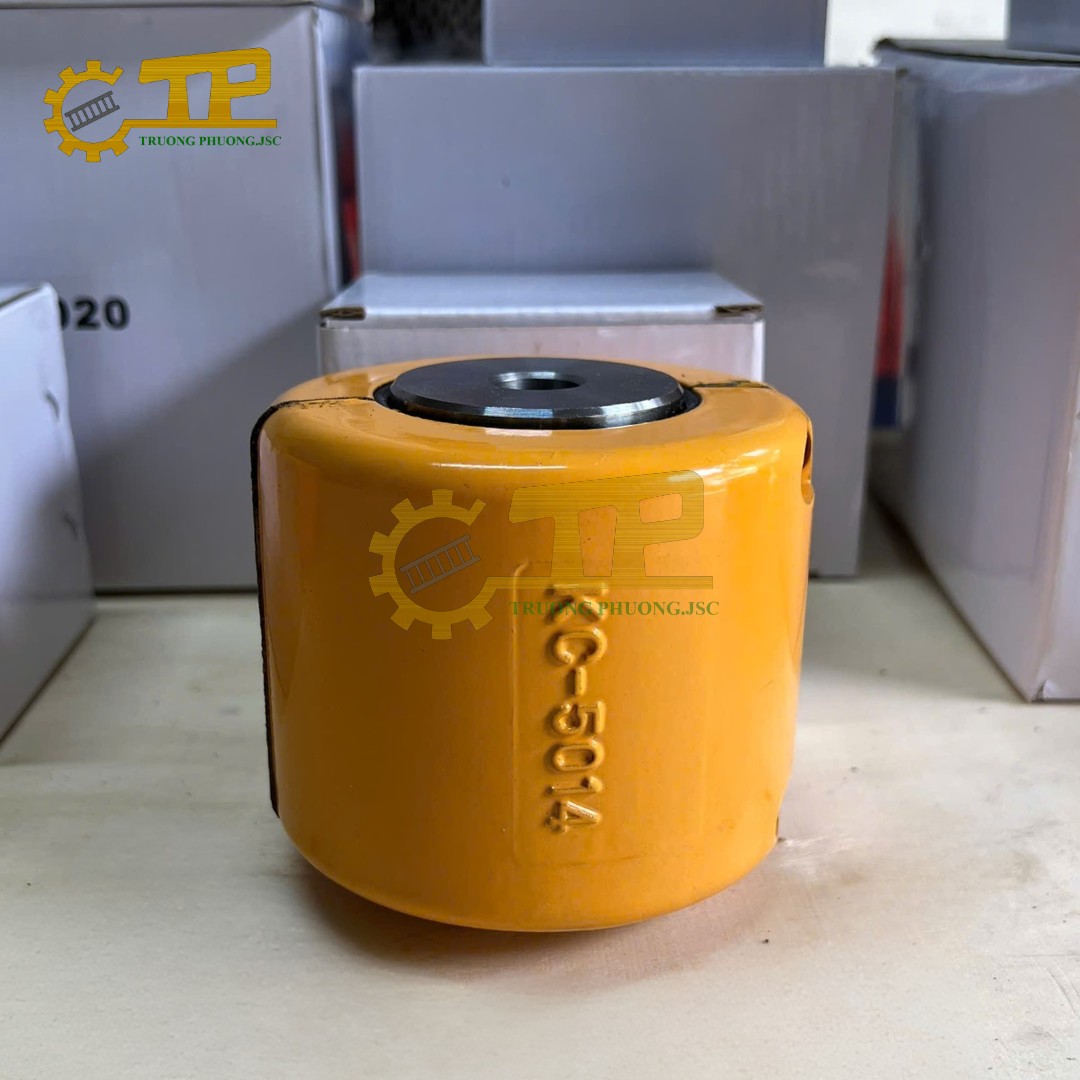

KHỚP NỐI XÍCH KC5014

1. Kết cấu chịu lực vặn của khớp nối trục xích KC 5014

Khớp nối xích KC-5014 (khớp nối trục xích KC 5014) thuộc phân khúc thiết bị liên kết trục linh hoạt dải tải trung bình nhỏ. Bộ linh kiện bao gồm cặp đĩa nhông đơn kết cấu răng tiêu chuẩn 14 răng dập đúc bằng thép hợp kim tốt, liên kết truyền lực momen xoắn thông qua vòng xích con lăn đôi hai dãy bước xích lớn mã 50-2.

Bước xích dòng 50-2 bản dày đem lại khả năng chịu kéo đứt cơ học tốt hơn so với hệ xích 40. Khớp nối có tính năng tự lựa trục linh hoạt nhờ sự dịch chuyển nhẹ của các mắt xích, hỗ trợ bù sai lệch tâm, lệch góc bệ máy, giảm tải chấn động truyền ngược khi bệ máy xảy ra xung lực vặn xoắn.

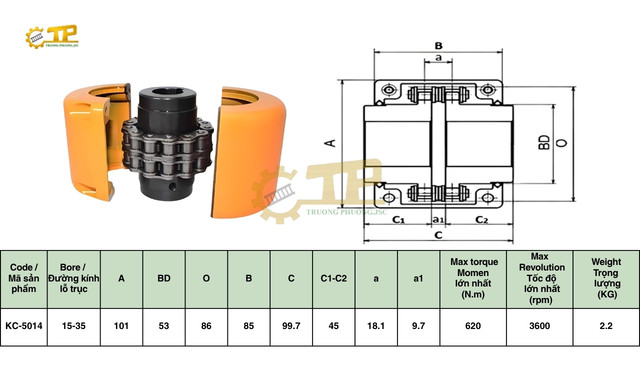

2. Số liệu kích thước khớp nối xích KC5014

Thông số kích thước định hình quan trọng từ sơ đồ bản vẽ kỹ thuật tiêu chuẩn của nhà sản xuất:

• Mã sản phẩm: KC-5014
• Mã xích con lăn: 50-2 (Xích đôi 2 dãy)
• Số răng nhông xích: 14 răng
• Chiều dài tổng thể khớp nối (C): 99.7 mm
• Đường kính ngoài moay-ơ đĩa nhông (BD): 53 mm
• Đường kính vòng ngoài nhông (O): 86 mm

3. Khai thác ứng dụng thực tế trong công nghiệp

Nhờ độ dày moay-ơ đĩa nhông ổn định phối hợp với vỏ nhôm bảo vệ cách ly bụi tốt, mã khớp nối xích KC-5014 là linh kiện quan trọng trong:

• Dây chuyền sản xuất vật liệu xây dựng: Kết nối trục giảm tốc băng tải trung chuyển phôi gạch, cát, xi măng quy mô vừa nhỏ.
• Ngành sản xuất giấy và bao bì: Trục truyền tải lô cuốn giấy, băng chuyền băm chặt giấy phế liệu, máy cán màng bao bì nhựa.
• Hệ thống thiết bị khuấy: Trục dẫn động các bồn khuấy hóa chất, máy trộn dung dịch keo, nguyên liệu thức ăn chăn nuôi thô.

4. Trường Phương JSC – Đơn vị cung ứng đa dạng mẫu mã khớp nối xích công nghiệp

Công ty Cổ phần Trường Phương Việt Nam hiện là bến đỗ tin cậy về thiết bị truyền động cơ khí cho hệ thống các nhà máy:

• Hàng tồn kho lớn – Đầy đủ mã: Kho hàng lớn luôn lưu kho sẵn sàng mã KC-5014 dồi dào, đầy đủ linh kiện vỏ nhông xích đi kèm đồng bộ theo từng mã cụ thể.
• Gia công then trí chuẩn kỹ thuật: Tiếp nhận dịch vụ khoét lỗ trục (Bore) linh hoạt, gia công rãnh then, bắt vít trí tỉ mỉ khớp khít thông số máy công tác.
• Vận chuyển giao hàng nhanh chóng: Thủ tục đóng gói nhanh, bàn giao hỏa tốc toàn quốc giúp doanh nghiệp bảo vệ tiến độ vận hành dây chuyền liên tục.
