Khớp nối trục là bộ phận thiết yếu trong hệ thống truyền động công nghiệp, giúp truyền lực và mô-men xoắn giữa các trục để đảm bảo sự ổn định và hiệu suất hoạt động. Mỗi loại khớp nối có đặc điểm và ứng dụng riêng, phù hợp với từng yêu cầu kỹ thuật và loại máy móc khác nhau. Vậy các loại khớp nối trục công nghiệp nào đang phổ biến nhất hiện nay? Hãy cùng Trường Phương Việt Nam khám phá ngay sau đây!
Khớp nối trục - khớp nối công nghiệp (Coupling) là một chi tiết cơ khí trung gian được sử dụng để liên kết hai trục với nhau (chẳng hạn như trục động cơ và trục hộp số, trục bơm...). Mục đích chính của chúng là truyền chuyển động quay và mô-men xoắn từ trục dẫn động sang trục bị dẫn.
Khớp nối trục công nghiệp kết nối giữa trục động cơ và hộp giảm tốc trong nhà máy
Ngoài chức năng truyền động, các loại khớp nối công nghiệp hiện đại còn đóng vai trò:
Bù sai lệch trục: Hấp thụ các sai lệch về độ đồng tâm (lệch tâm dọc, lệch tâm hướng kính, lệch góc) do sai số lắp đặt hoặc giãn nở nhiệt.
Giảm chấn, chống rung: Bảo vệ động cơ và hệ thống máy khỏi các va đập cơ học đột ngột.
Bảo vệ quá tải: Một số dòng khớp nối có khả năng tự ngắt hoặc biến dạng an toàn khi hệ thống gặp sự cố vượt tải.
Top 6 Loại Khớp Nối Trục Công Nghiệp Phổ Biến Nhất Hiện Nay
Tùy thuộc vào tải trọng, tốc độ quay và môi trường làm việc, người kỹ thuật sẽ lựa chọn các dòng khớp nối khác nhau. Dưới đây là những cái tên thông dụng nhất:
Khớp Nối FCL (Khớp nối bu-lông cao su)

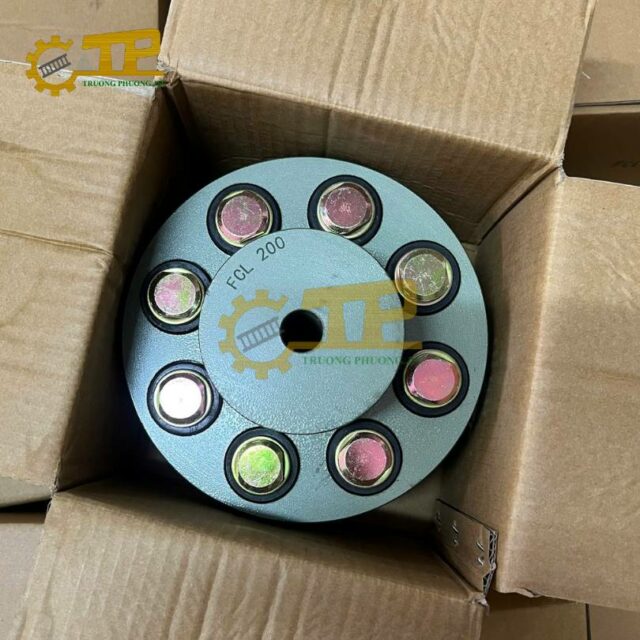

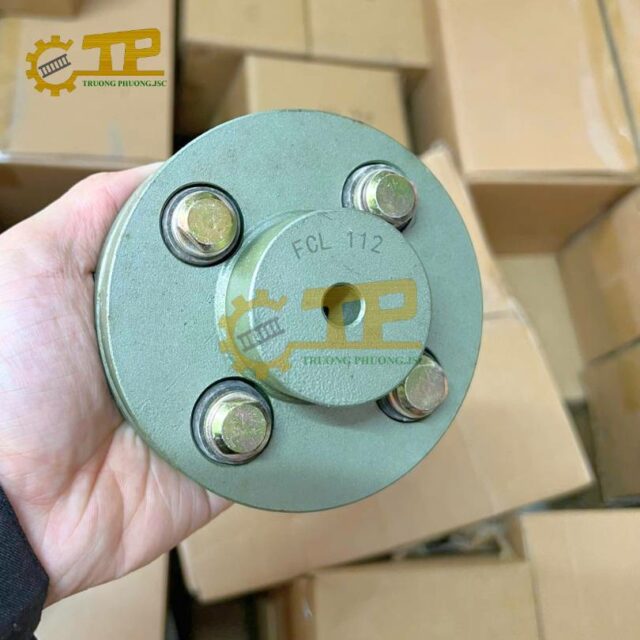

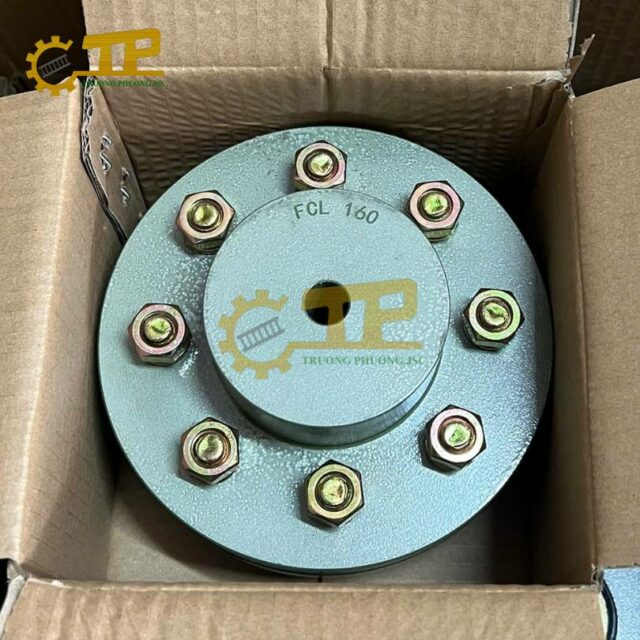

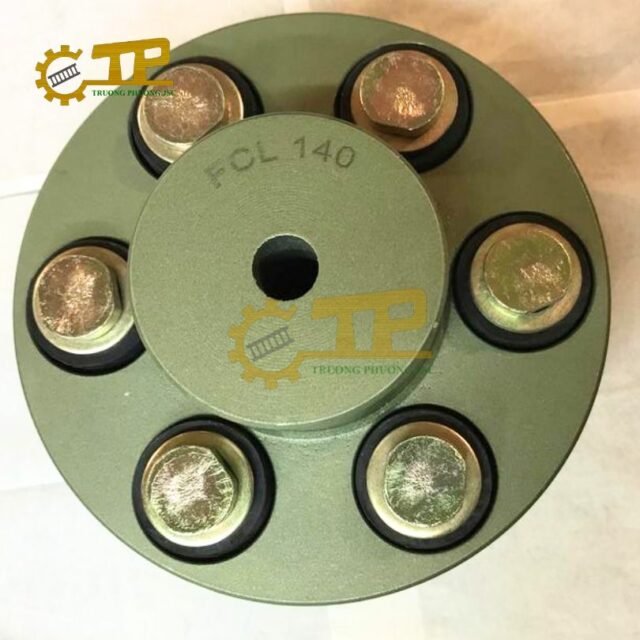

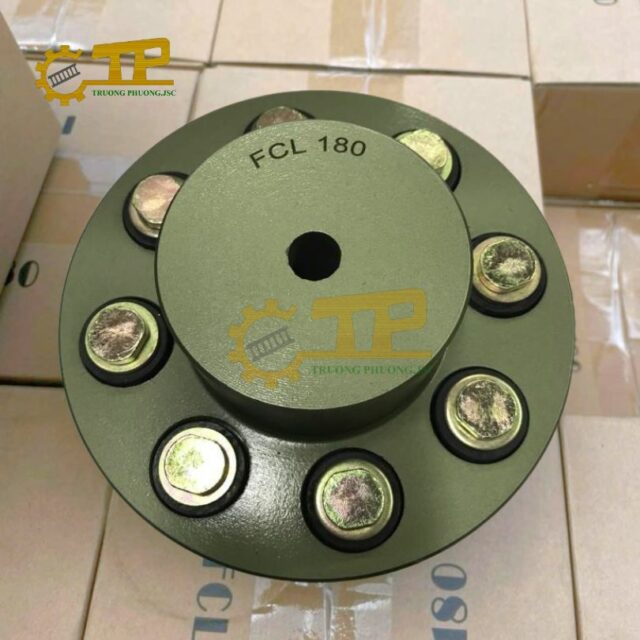

Khớp nối FCL mặt bích sử dụng bu lông cao su giảm chấn
Khớp nối FCL là dòng khớp nối linh hoạt (Flexible Coupling) sử dụng các bu-lông có bọc đệm cao su giảm chấn.
Ưu điểm: Cấu trúc đơn giản, dễ dàng thay thế đệm cao su mà không cần di dời toàn bộ máy.
Mã phổ thông trên thị trường: FCL90, FCL100, FCL112, FCL125, FCL140, FCL160, FCL180, FCL200, FCL224, FCL250.
Ứng dụng: Thường dùng cho các hệ thống bơm nước, quạt công nghiệp, máy nén khí và các thiết bị có tải trọng từ trung bình đến nhỏ.
Khớp Nối NM (Khớp nối đệm cao su hoa thị)

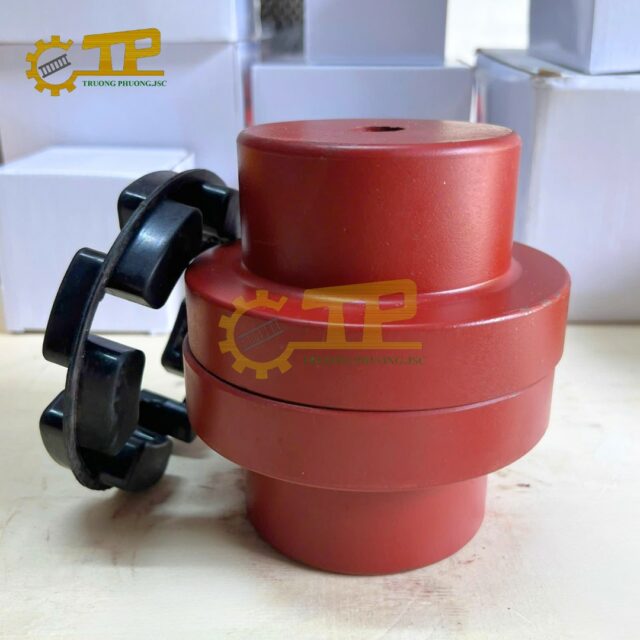

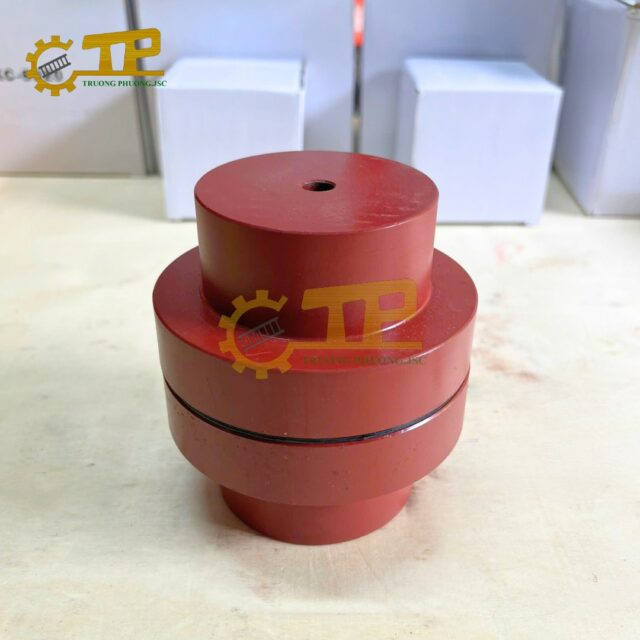

Khớp nối đệm cao su giảm chấn NM với lõi hoa thị đàn hồi
Khớp nối NM cấu tạo gồm hai ống vấu bằng gang và một vòng đệm cao su giảm chấn hình bông hoa (hoa thị) ở giữa.
Ưu điểm: Khả năng bù sai lệch trục rất tốt, vận hành êm ái, cách điện và không cần bảo dưỡng tra dầu mỡ.
Mã phổ thông trên thị trường: NM50, NM67, NM82, NM97, NM112, NM128, NM148, NM168, NM194, NM214.
Ứng dụng: Thích hợp cho các chuyển động đảo chiều liên tục, máy bơm, máy khuấy, và các thiết bị tự động hóa.
Tương tự như dòng NM nhưng khớp nối GE thường sử dụng vòng đệm giảm chấn bằng chất liệu Polyurethane (vòng đệm sao) có độ cứng cao hơn, chịu lực và chịu nhiệt tốt hơn.
Ưu điểm: Chịu được mô-men xoắn lớn, độ bền cơ học cao, chống chịu dầu mỡ và hóa chất tốt.
Mã phổ thông trên thị trường: GE19, GE24, GE28, GE38, GE42, GE48, GE55, GE65, GE75, GE90 (thường đi kèm đệm giảm chấn 92 Shore A hoặc 98 Shore A).
Ứng dụng: Phù hợp cho các hệ thống thủy lực, máy công cụ, và các trục truyền động tốc độ cao.
Khớp Nối L (Khớp nối ba chấu - Jaw Coupling)
Khớp nối ba chấu mã L095 dùng cho motor hành trình
Khớp nối L là dòng khớp nối trục linh hoạt giá rẻ nhưng cực kỳ hiệu quả. Nó sử dụng một vòng đệm cao su hình sao 4 chấu hoặc 6 chấu ép chặt giữa hai hub bằng nhôm hoặc gang.
Ưu điểm: Thiết kế nhỏ gọn, dễ lắp đặt, giá thành tối ưu. Ngay cả khi đệm cao su bị hỏng, các chấu kim loại vẫn tạm thời giữ liên kết để không làm gián đoạn hoàn toàn hệ thống.
Mã phổ thông trên thị trường: L035, L050, L070, L075, L090, L095, L100, L110, L150.
Ứng dụng: Dùng nhiều trong các động cơ bước, motor hành trình, bơm cỡ nhỏ.
Khớp Nối Xích (Chain Coupling)
Khớp nối xích công nghiệp vỏ gang bảo vệ
Khớp nối xích bao gồm hai đĩa xích được gắn vào hai đầu trục và được liên kết lại với nhau bằng một sợi xích duplex (xích đôi) quấn quanh. Bên ngoài thường có vỏ bảo vệ bằng hợp kim nhôm để chứa mỡ bôi trơn.
Ưu điểm: Khả năng chịu tải cực cao, kết cấu mạnh mẽ, chịu được nhiệt độ khắc nghiệt.
Mã phổ thông trên thị trường: KC4012, KC4016, KC5014, KC5016, KC5018, KC6018, KC6022, KC8018, KC8022.
Ứng dụng: Sử dụng phổ biến trong ngành công nghiệp nặng như băng tải khai khoáng, máy nghiền, nhà máy xi măng, thép.
Nếu bạn cần một giải pháp cho tải trọng "siêu nặng" và tốc độ cao thì khớp nối bánh răng là lựa chọn số một. Chúng truyền động bằng sự ăn khớp giữa các răng trong và răng ngoài của các hub kim loại.
Ưu điểm: Truyền mô-men xoắn cực lớn trong một kích thước tương đối nhỏ gọn, độ cứng vững cao.
Mã phổ thông trên thị trường: GIICL1, GIICL2, GIICL3, GIICL4 đến GIICL15 (hoặc các mã chuẩn quốc tế như 1010G, 1015G, 1020G, 1025G, 1030G...).
Ứng dụng: Thường thấy trong các hệ thống cầu trục, máy cán thép, tuabin, và các trục truyền động công suất lớn của nhà máy nặng.
Kinh Nghiệm Lựa Chọn Khớp Nối Trục Phù Hợp Cho Hệ Thống
Để lựa chọn được loại khớp nối trục - khớp nối công nghiệp tối ưu nhất cho bài toán kỹ thuật của bạn, hãy lưu ý các thông số sau:
Mô-men xoắn (Torque): Xác định mô-men xoắn danh nghĩa và mô-men xoắn đỉnh của hệ thống để chọn kích cỡ khớp nối chịu tải phù hợp.
Đường kính trục (Bore Size): Kích thước trục của động cơ và thiết bị cần đo chính xác để chọn khớp nối có thể khoét lỗ trục (bore) vừa vặn.
Tốc độ quay (RPM): Các dòng khớp nối giảm chấn ( khớp nối FCL, khớp nối L, khớp nối NM) có giới hạn tốc độ thấp hơn so với khớp nối bằng kim loại hoàn toàn (khớp nối bánh răng, khớp nối xích).
Môi trường làm việc: Nếu môi trường có hóa chất, dầu mỡ hoặc nhiệt độ cao, nên ưu tiên chọn khớp nối GE (đệm lót PU) hoặc các dòng khớp nối hoàn toàn bằng kim loại như khớp nối xích, khớp nối bánh răng.
Trường Phương Việt Nam – Đối Tác Cung Cấp Thiết Bị Truyền Động Công Nghiệp Uy Tín
Trường Phương Việt Nam cung cấp đa dạng các loại khớp nối trục ứng dụng trong công nghiệp
Việc tính toán thông số kỹ thuật và chọn sai mã khớp nối có thể dẫn đến hiện tượng lệch tâm, nhanh rách đệm giảm chấn hoặc nguy hiểm hơn là làm gãy trục động cơ, gây gián đoạn dây chuyền sản xuất.
Tại Việt Nam, Công ty Cổ phần Trường Phương Việt Nam tự hào là đơn vị uy tín chuyên phân phối các dòng khớp nối trục, nhông đĩa, xích công nghiệp và vòng bi chính hãng. Chúng tôi không chỉ cung cấp linh kiện mà còn mang đến giải pháp kỹ thuật toàn diện:
Hỗ trợ tư vấn tính toán mô-men xoắn, chọn mã khớp nối chuẩn xác theo từng ứng dụng.
Hỗ trợ gia công khoét lỗ trục (bore size), chạy rãnh then theo đúng bản vẽ kỹ thuật của nhà máy.
Đội ngũ kỹ sư giàu kinh nghiệm, sẵn sàng đồng hành khắc phục các sự cố truyền động.
Công ty Cổ phần Trường Phương Việt Nam chuyên tư vấn – thiết kế – gia công cơ khí chính xác theo yêu cầu, đáp ứng các tiêu chuẩn kỹ thuật khắt khe trong sản xuất công nghiệp.
