Đai Ốc Vít Me SFU Ren 4 5 10 20: Bảng Tra Tiêu Chuẩn Trục Vít Me Đai Ốc

Việc chọn bước ren (I) cho đai ốc quyết định trực tiếp tới tốc độ di chuyển, sức kéo và độ phân giải định vị của hệ thống. Trên cùng một đường kính trục, đai ốc vít me SFU ren 4 5 10 20 mang lại những đặc tính vận hành khác biệt rõ rệt.

Bài viết này từ Trường Phương Việt Nam sẽ tổng hợp bảng so sánh chi tiết giúp kỹ sư dễ dàng chọn đúng tiêu chuẩn trục vít me cho thiết kế của mình.

1. Bảng Thông Số Kỹ Thuật Đai Ốc Vít Me SFU Ren 4 5 10 20

Đối soát kích thước và sức chịu tải của các dải bước ren trên cùng các cỡ trục vít me tiêu chuẩn (Phi 16, 25, 32, 40, 63, 80mm):

2. Tư Vấn Lựa Chọn Bước Ren Theo Tiêu Chuẩn Trục Vít Me

• Ren bước 4mm (Hệ định vị mịn): Sử dụng viên bi đường kính nhỏ (2.381mm). Thích hợp cho các cơ cấu vít me cần lực kéo nhẹ, độ rơ thấp và hành trình ngắn.
• Ren bước 5mm (Hệ tiêu chuẩn công nghiệp): Là bước ren phổ biến nhất, cân bằng tối ưu giữa khả năng chịu tải và tốc độ dịch chuyển tịnh tiến.
• Ren bước 10mm (Hệ tốc độ & Tải nặng): Tăng gấp 2 lần vận tốc tịnh tiến. Sử dụng viên bi lớn (4.762mm đến 6.35mm), nâng tải trọng tĩnh Coa lên mức hàng tấn.
• Ren bước 20mm (Hệ siêu tải trọng): Dành riêng cho trục vít me đai ốc kích thước Phi 63mm và Phi 80mm. Viên bi siêu lớn (9.525mm), tải tĩnh đạt trên 25 tấn.

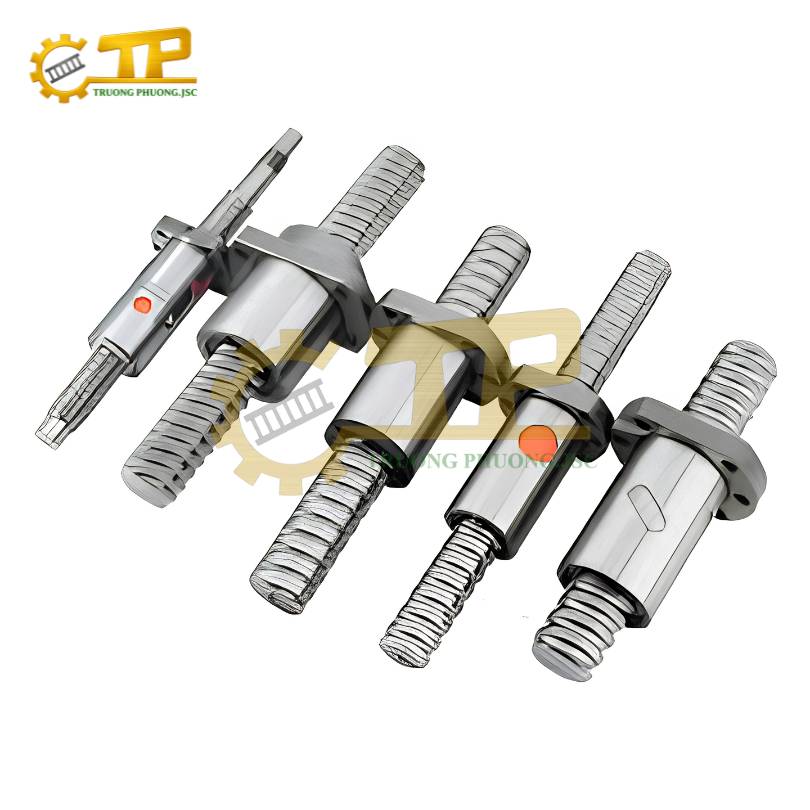

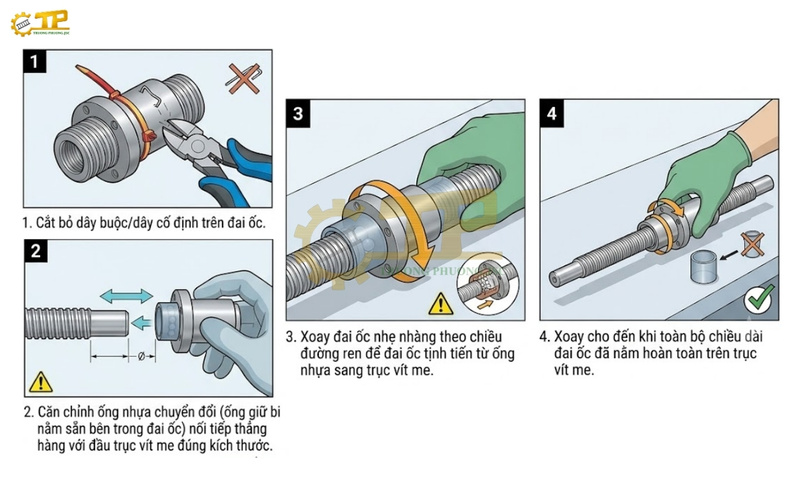

3. Hướng Dẫn Lắp Đặt Đai Ốc Vít Me Bi

Việc thao tác lắp đai ốc vít me bi đòi hỏi sự tỉ mỉ để tránh làm tuột bi ra khỏi đường rãnh tuần hoàn hoặc gây lệch tâm làm kẹt trục. Dưới đây là các bước quy chuẩn:

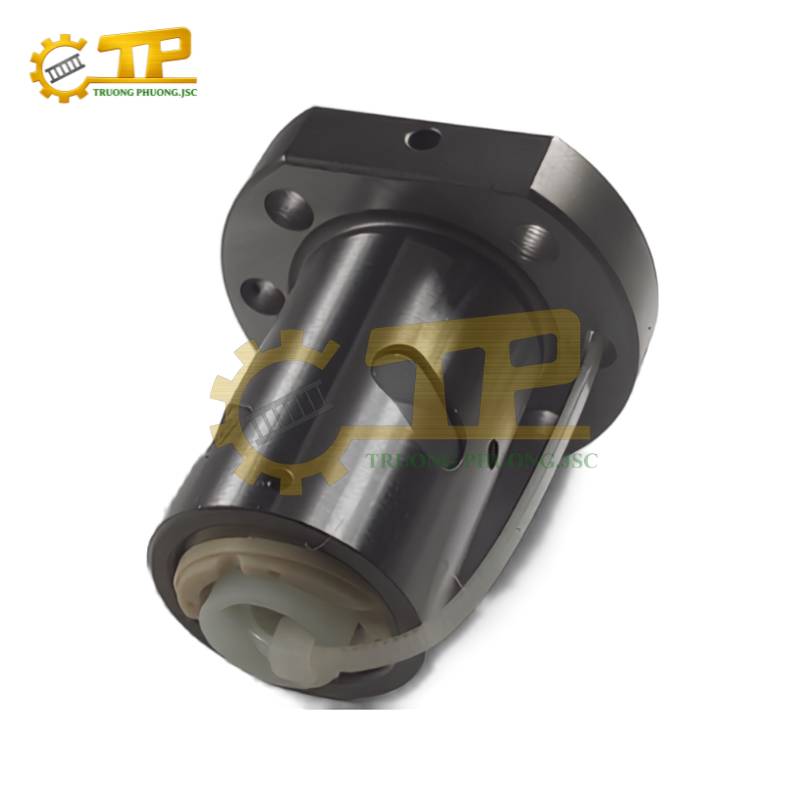

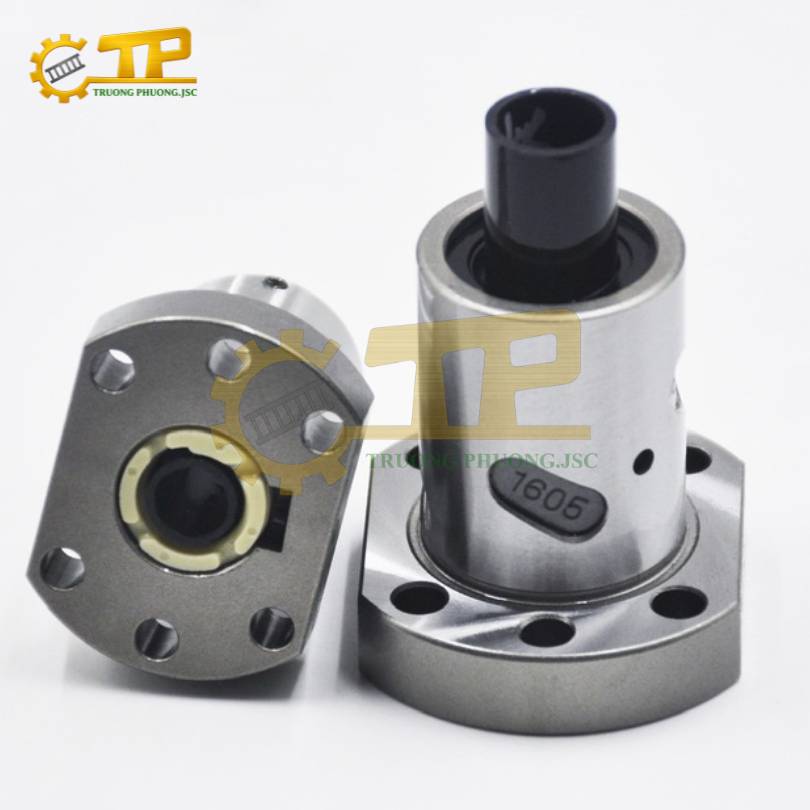

Bước 1: Chuẩn bị ống nhựa gá đai ốc

Lưu ý quan trọng: Tuyệt đối không tự ý rút ống nhựa bảo vệ ra khỏi đai ốc khi đai ốc chưa được vặn vào trục vít me, vì toàn bộ bi thép bên trong sẽ rơi ra ngoài.

Bước 2: Kết nối ống gá với đầu trục vít me

Đặt đầu ống nhựa chứa đai ốc tiếp xúc sát và đồng tâm với đầu ren trục vít me (vùng ren đã được gia công hạ đường kính).

Bước 3: Vặn đai ốc sang trục vít me

Đẩy nhẹ đai ốc tịnh tiến sang phía trục vít me đồng thời xoay đai ốc theo đúng chiều bước ren. Giữ ống nhựa luôn nối liền với đầu trục cho đến khi toàn bộ đai ốc chuyển hẳn sang phần rãnh ren của trục.

Bước 4: Định tâm và siết mặt bích

Gá đai ốc vào vỏ gá (Nut Housing) hoặc bàn máy. Siết các bu lông mặt bích (6 lỗ hoặc 8 lỗ) theo thứ tự đối xứng chéo để đảm bảo đai ốc nằm hoàn toàn vuông góc và đồng tâm với đường tâm trục.

4. Dịch Vụ Hỗ Trợ Kỹ Thuật Tại Trường Phương Việt Nam

Trường Phương Việt Nam sở hữu đội ngũ kỹ sư am hiểu chuyên sâu về thiết bị truyền động cơ khí. Chúng tôi luôn sẵn sàng:

• Hỗ trợ tra cứu catalogue đai ốc vít me bi chuẩn kích thước.
• Trích xuất file CAD 2D/3D phục vụ quy trình thiết kế máy.
• Tư vấn phương án gá lắp đồng bộ đai ốc với hệ thống gối đỡ và động cơ.
