Trục Vít Me Bi SFU Bước 4: Thông Số Vít Me & Giải Pháp Vitme Mini Chính Xác

Trong các thiết bị cơ khí yêu cầu độ phân giải vị trí cao, hành trình dịch chuyển vi mô và mô-men cản nhỏ, dòng trục vít me bi SFU bước 4 (Pitch 4mm) là giải pháp tối ưu. Với bước ren 4mm, mỗi vòng xoay của trục làm đai ốc di chuyển 4mm, giúp tối ưu tỷ số truyền cho động cơ Step hoặc Servo.

1. Ưu Điểm Định Vị Của Trục Vitme Bi Bước 4mm

• Độ phân giải di chuyển mịn: Bước ren 4mm giúp vi chia xung điều khiển chính xác hơn hẳn so với bước 10mm hay 20mm.
• Tối ưu lực kéo: Mô-men xoắn cản tác động ngược lên động cơ thấp hơn, giúp hệ thống hoạt động ổn định và giảm sinh nhiệt.

2. Bảng Tra Thông Số Vít Me Bi SFU Bước 4

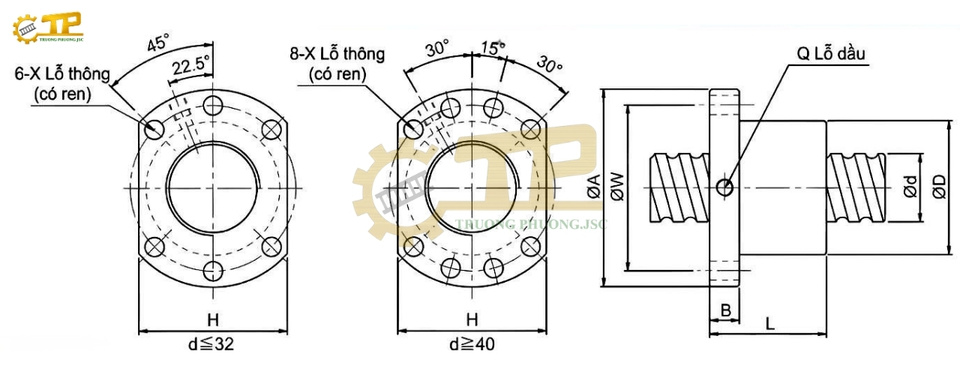

Chi tiết bảng tra kích thước hình học và tải trọng dòng SFU bước 4mm trích xuất từ Catalogue tiêu chuẩn:

3. Phân Tích Dòng Vít Me Mini SFUR 1204-3 & Đai Ốc Vitme

• Dòng vít me mini SFUR 1204-3: Sử dụng đường kính trục nhỏ Phi 12mm, đai ốc đường kính ngoài D = 22/24mm, tổng chiều dài L = 35mm. Đây là kích thước gọn nhẹ hàng đầu cho các máy móc quy mô nhỏ.
• Dòng SFUR 1604-4: Dùng viên bi lớn hơn (Da = 3.175mm so với 2.381mm ở mã 1604-3), giúp nâng tải trọng động Ca lên 888 kgf và tải tĩnh Coa đạt 1,525 kgf.
