Gối đỡ vòng bi ASAHI

Trong hệ thống vận hành của các nhà máy sản xuất, dây chuyền băng tải hay các máy móc cơ khí chính xác, hệ thống truyền động luôn đóng vai trò như "trái tim" quyết định hiệu suất toàn bộ quy trình. Để hệ thống này hoạt động mượt mà, giảm thiểu tối đa ma sát và chịu được tải trọng lớn, các kỹ sư cơ khí luôn ưu tiên lựa chọn những linh kiện phụ tùng chất lượng cao. Trong số đó, gối đỡ ASAHI (hay còn được biết đến rộng rãi với tên gọi gối đỡ vòng bi ASAHI) chính là thương hiệu toàn cầu được tin dùng hàng đầu.

1. Gối Đỡ ASAHI Là Gì? Tổng Quan Về Thương Hiệu Số 1 Nhật Bản

Để hiểu một cách đơn giản, gối đỡ ASAHI là một cụm chi tiết cơ khí hoàn chỉnh (Bearing Units), bao gồm hai thành phần cốt lõi được tích hợp chặt chẽ với nhau: một vòng bi (bạc đạn) chuyên dụng nằm phía trong và một vỏ gối đỡ bằng gang chịu lực bọc ở phía ngoài.

Lịch sử và vị thế của thương hiệu

ASAHI SEIKO là nhà sản xuất tiên phong tại Nhật Bản chuyên biệt hóa dòng sản phẩm cụm gối đỡ vòng bi. Khác với các thương hiệu vòng bi đa năng khác, ASAHI tập trung tối đa nguồn lực R&D (Nghiên cứu & Phát triển) vào mảng gối đỡ. Sự tập trung chuyên sâu này đã giúp các sản phẩm gối đỡ vòng bi ASAHI đạt được độ chính xác cơ khí gần như tuyệt đối, thiết kế tối ưu hóa cho từng ứng dụng chuyên biệt và nhanh chóng trở thành tiêu chuẩn đo lường chất lượng trên toàn thế giới.

Tại sao nên chọn gối đỡ bạc đạn ASAHI?

Khi đặt lên bàn cân với các dòng gối đỡ phổ thông trên thị trường, sản phẩm của ASAHI thể hiện những ưu thế vượt trội:

• Khả năng tự lựa (Self-alignment): Vòng bi ngoài của ASAHI có mặt cầu tương thích với mặt cầu trong của vỏ gối. Thiết kế thông minh này cho phép gối đỡ tự điều chỉnh, bù đắp các lỗi lệch tâm trục phát sinh trong quá trình lắp đặt hoặc do trục bị võng khi chịu tải lớn.
• Khả năng chịu tải động và tải tĩnh cực cao: Được sản xuất từ nguồn nguyên liệu thép đặc chủng và gang đúc chất lượng cao, sản phẩm chịu được áp lực va đập liên tục mà không bị biến dạng.
• Hệ thống phớt chặn (Sealing) ưu việt: Thiết kế phớt nhiều lớp bằng cao su tổng hợp kết hợp vòng quăng mỡ giúp ngăn chặn tuyệt đối bụi bẩn, nước, tạp chất xâm nhập vào đường lăn bi, đồng thời giữ mỡ bôi trơn không bị rò rỉ ra ngoài.

2. Cấu Tạo Chi Tiết Của Gối Đỡ Bạc Đạn ASAHI

Một cụm gối đỡ bạc đạn ASAHI tiêu chuẩn hoàn chỉnh được cấu thành từ hai bộ phận chính biệt lập nhưng bổ trợ hoàn hảo cho nhau:

2.1. Phần Vỏ Gối Đỡ (Housing)

Vỏ gối là bệ đỡ chịu lực trực tiếp từ toàn bộ hệ thống trục máy truyền xuống nền móng hoặc khung máy.

• Chất liệu: Phần lớn vỏ gối tiêu chuẩn của ASAHI được đúc bằng hợp kim gang xám cao cấp (Cast Iron - Grade HT200/GG20). Đây là loại gang có đặc tính giảm chấn, triệt tiêu rung động cực tốt, độ bền kéo cao và rất hiếm khi bị nứt vỡ khi xảy ra va đập mạnh.
• Xử lý bề mặt: Vỏ gối được sơn phủ một lớp sơn tĩnh điện màu xanh đặc trưng của thương hiệu ASAHI, giúp chống oxy hóa, kháng mài mòn từ môi trường nhà xưởng bên ngoài.
• Tiện ích tích hợp: Trên thân vỏ luôn được bố trí sẵn một vú mỡ (Grease Nipple) kết nối trực tiếp với rãnh dẫn mỡ, cho phép người vận hành dễ dàng tái bơm mỡ bôi trơn vào bên trong mà không cần tháo rời cụm máy.

2.2. Vòng Bi Trong (Insert Bearing / Ruột Bạc Đạn)

Đây là linh kiện cốt lõi thực hiện nhiệm vụ quay quanh trục máy với tốc độ cao.

• Chất liệu: Ruột bạc đạn ASAHI (thường là dòng mã hiệu bắt đầu bằng chữ UC, UK, HC...) được chế tạo từ thép vòng bi chịu crom cao (High-carbon chromium bearing steel - SUJ2). Hợp kim đặc biệt này trải qua quy trình nhiệt luyện (tôi cứng) nghiêm ngặt để đạt độ cứng bề mặt tối ưu, vừa có tính dẻo dai bên trong để chịu tải, vừa chống mài mòn hóa học cao.
• Cơ chế cố định trục: Để định vị chắc chắn vòng bi vào trục máy, tránh hiện tượng trượt trục, ASAHI sử dụng các phương thức cố định đa dạng:

  • Khóa bằng vít định vị (Set-screw type - Dòng UC): Sử dụng 2 vít lục giác chìm bắt chặt vào trục.

  • Khóa bằng vòng lệch tâm (Eccentric locking collar - Dòng HC): Thích hợp cho các ứng dụng quay một chiều với độ bám trục cực mạnh.

  • Khóa bằng măng xông/ống lót côn (Adapter sleeve - Dòng UK): Dùng cho trục thẳng không cần vai trục, lực siết phân bố đều 360 độ quanh trục.

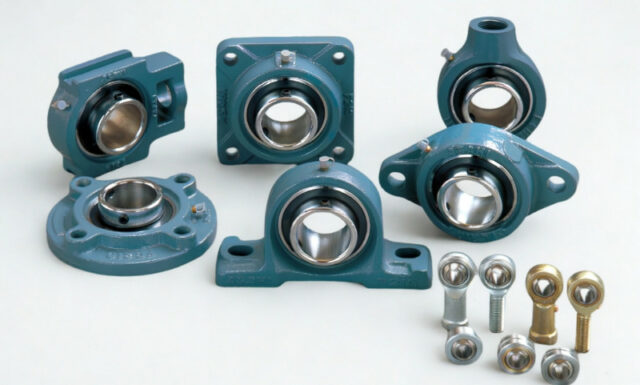

3. Phân Loại Các Dòng Gối Đỡ VÒNG BI ASAHI Phổ Biến Trên Thị Trường

Để đáp ứng các không gian lắp đặt hình học khác nhau và các hướng chịu lực (lực hướng tâm, lực dọc trục), ASAHI đã phát hành một dải sản phẩm cực kỳ phong phú. Dưới đây là các chủng loại gối đỡ vòng bi ASAHI thông dụng nhất trong công nghiệp:

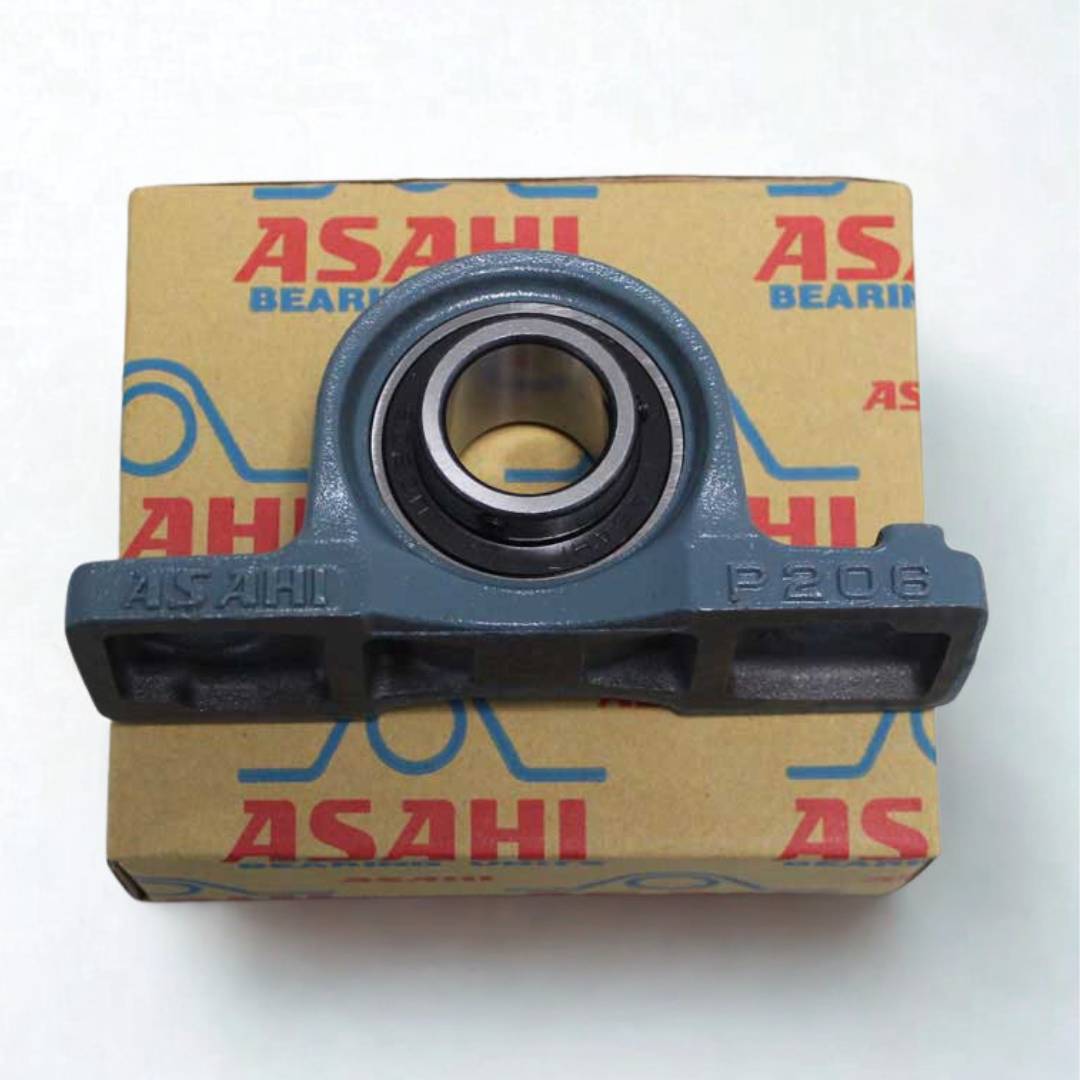

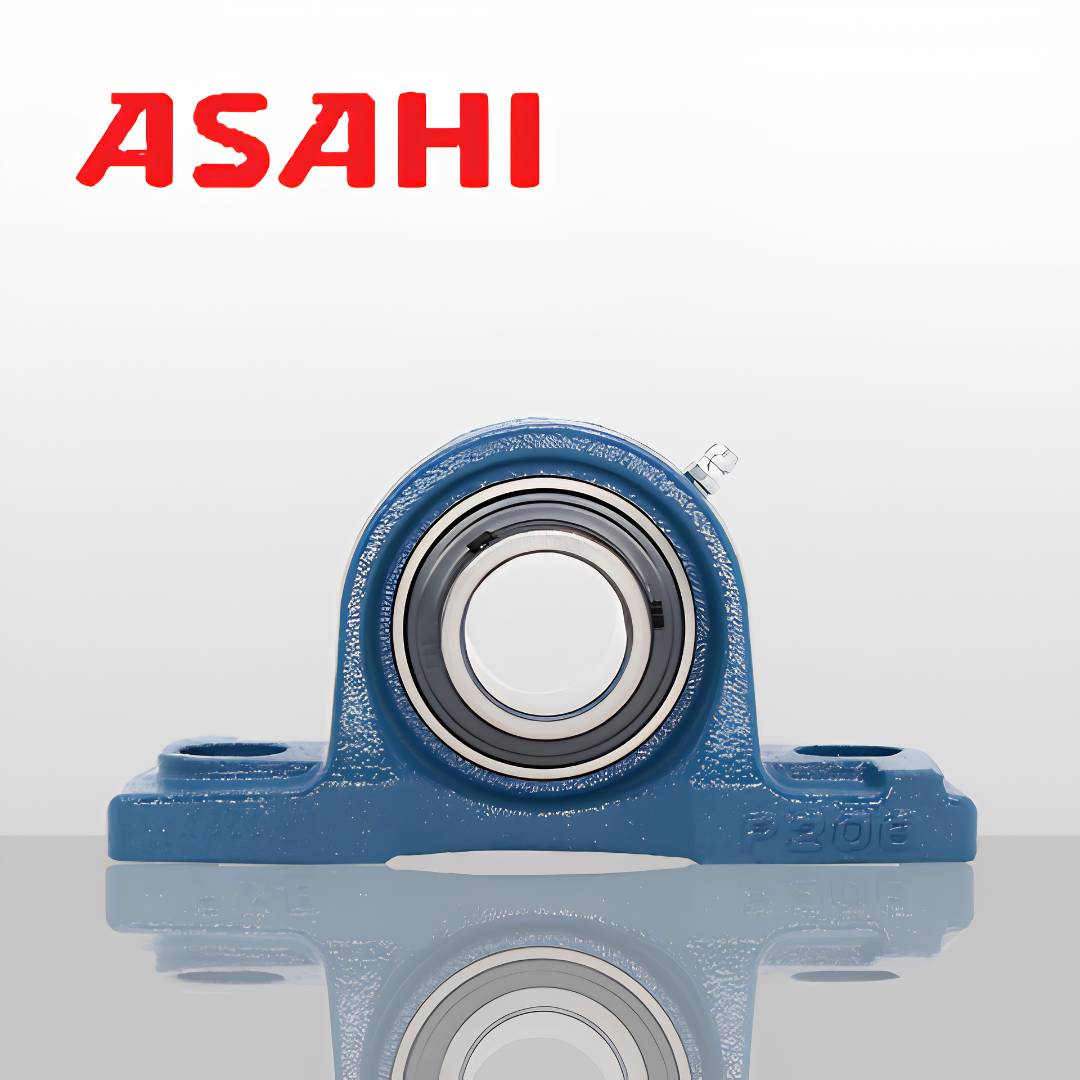

3.1. Gối Đỡ ASAHI UCP (Gối Đỡ Hình Omega / Gối Đỡ Đặt Nằm)

Đây là dòng gối đỡ kinh điển và có sản lượng tiêu thụ lớn nhất của hãng.

• Thiết kế: Vỏ gối có dạng hình chữ Omega lộn ngược với hai tai gối nằm ngang, trên mỗi tai có bố trí một lỗ bắt bulong hình hột xoài (lỗ oval) để dễ dàng điều chỉnh khoảng cách khi lắp đặt lên bệ máy nằm ngang.
• Mã sản phẩm điển hình: Gối đỡ ASAHI UCP 214, UCP 205, UCP 208, UCP 312...
• Ứng dụng: Sử dụng rộng rãi cho các trục truyền động nằm ngang song song với mặt đất như trục tang trống băng tải, trục rulo, trục máy nghiền, máy trộn thức ăn chăn nuôi.

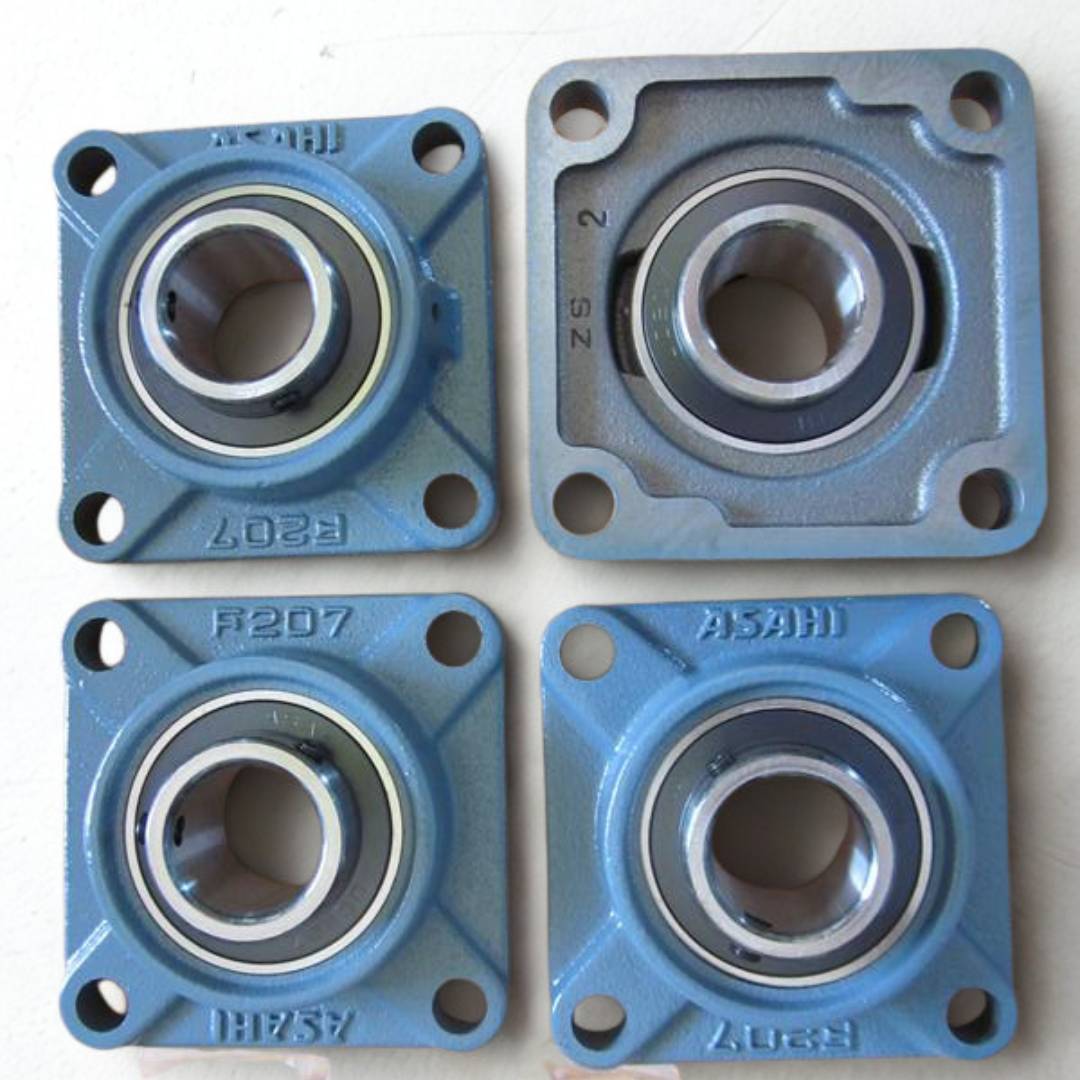

3.2. Gối Đỡ ASAHI UCF (Gối Đỡ Hình Vuông)

• Thiết kế: Mặt bích của vỏ gối có hình vuông với 4 lỗ bắt bulong được bố trí đối xứng tại 4 góc. Mặt bích này sẽ được bắt ốp chặt vào vách máy vuông góc với trục truyền động.
• Mã sản phẩm điển hình: Gối đỡ ASAHI UCF 204, UCF 207, UCF 210, UCF 315...
• Ứng dụng: Thích hợp cho các vị trí vách máy đứng, hệ thống quạt hút công nghiệp, hệ thống khuấy trộn hóa chất nơi trục xuyên qua thành bồn.

3.3. Gối Đỡ ASAHI UCFL (Gối Đỡ Hình Thoi / Hình Hột Xoài)

• Thiết kế: Tương tự như dòng UCF nhưng mặt bích được rút gọn thành hình thoi dài với chỉ 2 lỗ bắt bulong ở hai đầu đối diện.
• Ưu điểm: Thiết kế nhỏ gọn, giúp tiết kiệm không gian lắp đặt đáng kể, cực kỳ phù hợp cho các dòng máy có kết cấu khung sườn hẹp, các cụm băng tải nhỏ đặt san sát nhau.
• Mã sản phẩm điển hình: Gối đỡ ASAHI UCFL 205, UCFL 208, UCFL 212.

3.4. Gối Đỡ ASAHI UCT (Gối Đỡ Chữ T / Gối Tăng Sưa)

• Thiết kế: Vỏ gối có hình dạng chữ T với hai rãnh trượt dẫn hướng chạy dọc hai bên thân gối. Phần đỉnh gối có bố trí một lỗ ren để lắp ty ren điều chỉnh.
• Ứng dụng: Đây là dòng gối chuyên dụng cho các cơ cấu căng bạt, tăng xích, tăng dây cu-roa hoặc điều chỉnh khoảng cách tâm giữa hai trục băng tải (cụm đuôi băng tải). Khi vặn ty ren, gối đỡ sẽ trượt tịnh tiến dọc theo rãnh để kéo căng hệ thống truyền động.

3.5. Gối Đỡ ASAHI UCPA (Gối Đỡ Lùn / Gối Hai Lỗ Ren Dưới Base)

• Thiết kế: Thuộc nhóm gối đỡ đặt nằm giống UCP nhưng phần tai gối hai bên bị cắt bỏ hoàn toàn. Thay vào đó, hai lỗ bắt bulong dạng ren trong được bố trí trực tiếp dưới phần đế gối (base).
• Ứng dụng: Phù hợp tuyệt đối cho không gian cực kỳ chật hẹp, nơi các bulong bắt từ dưới lên hoặc từ trên xuống cố định trực tiếp vào bệ máy mà không có khoảng trống cho tai gối nhô ra ngoài.

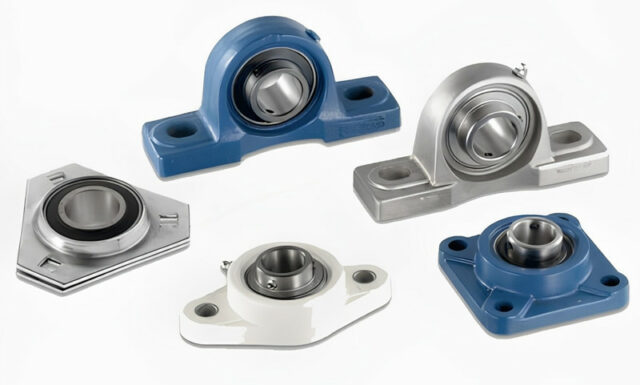

4. Các Dòng Gối Đỡ Chuyên Dụng Cho Môi Trường Đặc Biệt

Bên cạnh các dòng vỏ gang xám tiêu chuẩn, ASAHI còn phát triển các phân khúc đặc biệt nhằm phục vụ cho các môi trường công nghiệp có tính chất đặc thù:

4.1. Gối Đỡ Bạc Đạn ASAHI Bằng Thép Không Gỉ (Inox Series)

• Cấu tạo: Vỏ gối được đúc bằng thép không gỉ SUS304, ruột bạc đạn bằng thép không gỉ SUS440C, kết hợp với mỡ bôi trơn đạt tiêu chuẩn an toàn thực phẩm NSF.
• Ứng dụng: Đây là lựa chọn bắt buộc cho ngành công nghiệp sản xuất thực phẩm, chế biến thủy hải sản, dây chuyền đóng gói nước giải khát và công nghiệp hóa chất. Sản phẩm có khả năng kháng tuyệt đối sự ăn mòn của axit loãng, nước muối, và chịu được quy trình xịt rửa áp lực cao để khử khuẩn hằng ngày.

4.2. Gối Đỡ Nhựa Mạ Thép (Thermoplastic Housing Series)

• Cấu tạo: Vỏ gối bằng nhựa kỹ thuật chịu lực cao cấp (nhựa PBT hoặc PP), không bị rỉ sét, bề mặt nhẵn mịn dễ lau chùi, trọng lượng nhẹ.
• Ứng dụng: Thường đi kèm với ruột inox trong các môi trường phòng sạch, sản xuất dược phẩm hoặc các thiết bị y tế.

4.3. Gối Đỡ Chịu Nhiệt Cao (Hi-Temperature Series)

• Cấu tạo: Được trang bị các loại mỡ bôi trơn chịu nhiệt đặc chủng (mỡ gốc tổng hợp flo) và thiết kế khe hở hướng tâm trong của vòng bi lớn hơn tiêu chuẩn (khe hở C3, C4) để bù trừ độ giãn nở nhiệt của thép.
• Ứng dụng: Vận hành ổn định trong các lò sấy công nghiệp, dây chuyền tôi luyện thép, lò nướng bánh trung tâm nơi nhiệt độ môi trường liên tục dao động từ 150°C đến hơn 250°C.

5. Hướng Dẫn Kỹ Thuật Bảo Dưỡng Gối Đỡ Vòng Bi ASAHI Đúng Cách

Một thiết bị dù có tốt đến đâu nhưng nếu thiếu đi quy trình bảo dưỡng chuẩn xác thì tuổi thọ cũng sẽ bị rút ngắn đáng kể. Để gối đỡ phát huy tối đa hiệu năng bền bỉ, bạn cần tuân thủ nghiêm ngặt cẩm nang kỹ thuật dưới đây:

5.1. Quy tắc Lựa Chọn Đồng Bộ

• Gối đỡ phải được lựa chọn chính xác dựa trên các thông số: đường kính trục (d), tải trọng vận hành, tốc độ quay (RPM) và môi trường làm việc.
• Việc cố tình sử dụng sai chủng loại gối đỡ hoặc lắp ráp ruột bạc đạn dòng này vào vỏ gối dòng khác không đồng bộ sẽ tạo ra ứng suất cục bộ, tăng ma sát, làm động cơ nóng lên nhanh chóng. Sau một thời gian dài vận hành liên tục, nhiệt lượng tích tụ quá lớn có thể gây bó cứng cốt trục, vỡ gối đỡ, thậm chí dẫn đến nguy cơ cháy nổ motor truyền động.

5.2. Chế Độ Tra Dầu/Mỡ Định Kỳ (Lubrication)

• Chất lượng mỡ: Luôn sử dụng loại mỡ bôi trơn chịu tải, chịu nhiệt chất lượng cao (gốc Lithium Complex hoặc Polyurea) phù hợp với tốc độ vòng quay của máy. Trộn lẫn hai loại mỡ khác gốc hóa học có thể làm biến tính mỡ, gây mất khả năng bôi trơn.
• Tần suất bơm mỡ: Tùy thuộc vào môi trường làm việc. Môi trường nhiều bụi bẩn (nhà máy xi măng, xưởng gạch, xưởng gỗ) cần bơm mỡ bổ sung hằng tuần. Môi trường sạch sẽ có thể giãn cách từ 3 đến 6 tháng.
• Kỹ thuật bơm: Trước khi bơm mỡ, phải lau sạch bụi bẩn trên đầu vú mỡ để tránh đẩy ngược cát bụi vào trong lòng vòng bi. Bơm từ từ, vừa bơm vừa quay nhẹ trục máy bằng tay để mỡ điền đầy đều vào các rãnh bi.

5.3. Vệ Sinh Nhà Xưởng Và Thiết Bị

• Bụi mịn là kẻ thù số một của vòng bi. Cần lập kế hoạch quét dọn, hút bụi bám xung quanh vỏ gối đỡ định kỳ.
• Lưu ý quan trọng khi vệ sinh: Khi tháo rời cụm gối để bảo dưỡng toàn diện hoặc khi xịt rửa máy móc bằng vòi áp lực cao, tuyệt đối tránh để nước lọt vào phớt chặn cao su. Nước lọt vào trong sẽ làm nhũ hóa mỡ bôi trơn, gây rỉ sét đường lăn bi. Không dùng búa sắt đóng trực tiếp lên vỏ gối hoặc ruột vòng bi vì sẽ làm móp méo, nứt vỡ gang hoặc làm mất hình dạng hình học chuẩn xác của cụm gối đỡ, gây ra các lỗi rung lắc dữ dội khi tái vận hành.

6. Bảng Tra Thông Số Kỹ Thuật Gối Đỡ ASAHI Thông Dụng (Dòng UCP 2xx)

Để thuận tiện cho việc thiết kế cơ khí và mua sắm vật tư thay thế, dưới đây là bảng thông số kích thước cơ bản của một số mã gối đỡ ASAHI UCP phổ biến (Đơn vị tính: mm):

Mã Sản Phẩm	Đường kính trục (d)	Chiều cao tâm trục (h)	Tổng chiều dài vỏ (L)	Khoảng cách tâm lỗ bulong (e)	Chiều rộng vỏ (b)	Trọng lượng tham khảo (kg)
UCP 204	20	33.3	127	95	38	0.70
UCP 205	25	36.5	140	105	38	0.83
UCP 206	30	42.9	165	121	48	1.30
UCP 207	35	47.6	167	127	48	1.60
UCP 208	40	49.2	184	137	54	1.90
UCP 210	50	57.2	206	159	60	2.70
UCP 212	60	69.8	241	184	70	4.70
UCP 214	70	79.4	266	210	72	5.90

Xem thêm các thông số tại đây:
Gối đỡ vòng bi UCP                Gối đỡ vòng bi UCF             Gối đỡ vòng bi UCT                  Gối đỡ vòng bi UCFL

7. Bí Quyết Nhận Biết Gối Đỡ ASAHI Chính Hãng Nhập Khẩu Nhật Bản

Do danh tiếng và thị phần của ASAHI cực kỳ lớn, trên thị trường hiện nay xuất hiện không ít sản phẩm gối đỡ giả, gối đỡ nhái kém chất lượng (thường được làm giả tinh vi từ Trung Quốc). Việc sử dụng phải hàng giả nguy hại khôn lường: gối dễ nứt vỡ gây sập trục, vòng bi nhanh rơ lỏng làm hỏng toàn bộ trục máy, gây gián đoạn sản xuất và tốn kém chi phí sửa chữa.

Để bảo vệ hệ thống máy móc của mình, người tiêu dùng và các kỹ sư thu mua cần lưu ý các dấu hiệu nhận biết gối đỡ ASAHI chính hãng sau:

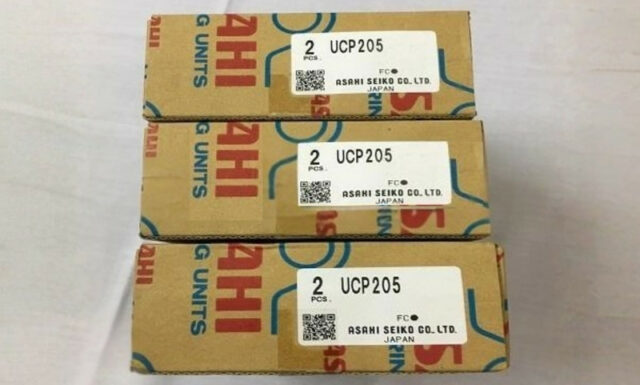

• Vỏ hộp và bao bì bên ngoài: Hộp giấy của ASAHI chính hãng được in bằng chất liệu giấy cao cấp, sắc nét, màu sắc đặc trưng riêng (không bị nhòe chữ). Trên nhãn hộp có đầy đủ thông tin mã vạch, mã sản phẩm ký hiệu chính xác, rõ ràng. Bên trong hộp, cụm gối đỡ được bọc trong túi nilon kín hút chân không chống ẩm tốt.
• Đúc nổi trên vỏ gang: Trên thân vỏ gối đỡ chính hãng luôn có chữ "ASAHI" được đúc nổi cực kỳ tinh xảo, sắc nét, khoảng cách chữ đều đặn. Các sản phẩm giả thường có chữ đúc thô ráp, mờ nhạt hoặc bị sần sùi bọt khí do công nghệ đúc phôi kém chất lượng.
• Ký hiệu trên vòng bi: Mặt mút của vòng bi trong (ruột bạc đạn) luôn được khắc chìm bằng công nghệ laser chính xác tên thương hiệu "ASAHI", mã sản phẩm (ví dụ: UC205) và dòng chữ xuất xứ "JAPAN".
• Lớp sơn và độ hoàn thiện: Gối đỡ thật có lớp sơn tĩnh điện màu xanh mịn màng, phủ đều mọi ngóc ngách, không bị bong tróc. Các bề mặt gia công cơ khí chính xác như lòng trong vỏ gối hay mặt đế gối được mài nhẵn thín, bôi một lớp dầu chống rỉ mỏng, không có ba-via dư thừa.
• Chứng từ kèm theo: Sản phẩm nhập khẩu chính ngạch luôn đi kèm đầy đủ chứng nhận xuất xứ (CO - Certificate of Origin) và chứng nhận chất lượng (CQ - Certificate of Quality) do phòng thương mại Nhật Bản và nhà sản xuất ASAHI cấp.
