Gối Đỡ UCFC

Gối đỡ UCFC là bộ phận đỡ trục quay có mặt bích tròn, được sử dụng trong các cụm máy và hệ thống truyền động công nghiệp. Bốn lỗ bắt bulông phân bố quanh mặt bích, kết hợp với gờ định tâm phía sau, tạo thành kết cấu phù hợp với những vị trí gá trên vách hoặc tấm đỡ máy.

Dòng UCFC có nhiều kích thước, đáp ứng các đường kính trục khác nhau. Trong bảng catalogue, các mã UCFC201–UCFC218 có lỗ trục hệ mét từ 12 đến 90 mm.

Trường Phương Việt Nam cung cấp nhiều dòng gối đỡ vòng bi, phục vụ nhu cầu sử dụng trong các thiết bị cơ khí và dây chuyền sản xuất.

Giới thiệu gối đỡ vòng bi UCFC

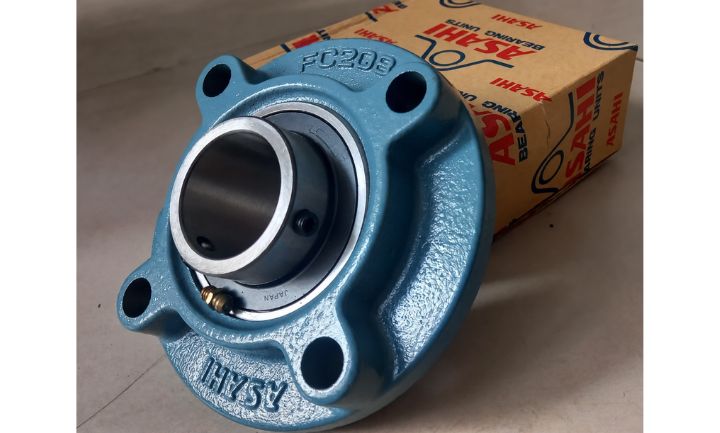

Gối đỡ vòng bi UCFC còn được gọi là bạc đạn UCFC hoặc gối bi UCFC. Sản phẩm gồm vòng bi UC lắp trong vỏ gối dạng FC, tạo thành một bộ đỡ trục hoàn chỉnh.

Điểm dễ nhận biết của dòng này là mặt bích tròn có bốn lỗ và phần gờ nhô phía sau. Gờ định tâm làm việc với vị trí gá tương ứng trên máy, hỗ trợ xác định tâm của bộ gối.

Các mã phổ biến như UCFC204, UCFC205, UCFC206 và UCFC208 tương ứng với đường kính trục hệ mét 20, 25, 30 và 40 mm. Bên cạnh đó, dòng sản phẩm còn có nhiều cỡ lớn hơn để đáp ứng yêu cầu của từng cụm thiết bị.

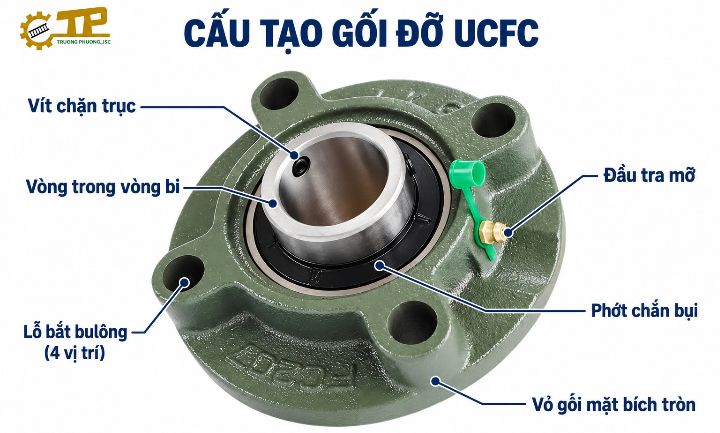

Cấu tạo gối đỡ UCFC

Gối đỡ UCFC thông dụng có vỏ gang và vòng bi thép lắp bên trong. Phần vỏ gồm mặt bích tròn, bốn vị trí bắt bulông và gờ định tâm phía sau. Kết cấu này vừa bao giữ vòng bi, vừa tạo bề mặt liên kết với máy.

Vòng bi UC có vòng trong kéo dài, bố trí vít chặn để cố định với trục. Bề mặt ngoài dạng cầu của vòng bi kết hợp với lòng vỏ tương ứng, hỗ trợ tự lựa trong phạm vi cho phép.

Phớt hai bên giúp giữ chất bôi trơn và hạn chế tạp chất đi vào bên trong. Với phiên bản có đầu tra mỡ, chất bôi trơn có thể được bổ sung theo yêu cầu sử dụng của sản phẩm.

Đặc điểm gối bi UCFC

Mặt bích tròn có gờ định tâm là đặc điểm nổi bật của gối bi UCFC. Phần gờ giúp xác định vị trí bộ gối trên bề mặt gá có kết cấu tương ứng, phù hợp với các cụm máy cần bố trí tâm trục rõ ràng.

Bốn lỗ bắt bulông phân bố quanh mặt bích tạo các vị trí liên kết với vách hoặc tấm đỡ. Vòng bi và vỏ được lắp thành bộ, giúp việc bố trí cụm đỡ trục gọn hơn.

Dòng UCFC có nhiều cỡ lỗ trục và kích thước mặt bích. Nhờ đó, sản phẩm có thể đáp ứng nhiều vị trí đỡ trục trong thiết bị công nghiệp, từ các cụm máy nhỏ đến những bộ phận có kích thước lớn hơn.

Vòng bi bên trong có thể được thay riêng khi vỏ gối còn tốt và chi tiết thay thế tương thích. Đặc điểm này thuận tiện cho việc bảo trì các thiết bị đang sử dụng.

Thông số kỹ thuật gối đỡ UCFC

Gối đỡ UCFC201–UCFC218 có đường kính lỗ trục hệ mét từ 12 đến 90 mm và đường kính ngoài mặt bích từ 100 đến 265 mm. Bản vẽ cùng bảng dưới đây thể hiện kích thước theo từng mã sản phẩm. Đơn vị kích thước: mm.

Bản vẽ còn thể hiện chiều rộng vòng trong, chiều dày mặt bích và độ nhô của gờ. Những kích thước này giúp mô tả rõ hơn hình dạng của từng mã UCFC.

Ứng dụng gối đỡ vòng bi UCFC

Gối đỡ vòng bi UCFC được sử dụng tại các vị trí đỡ trục có mặt gá phù hợp với kết cấu mặt bích tròn. Sản phẩm có thể xuất hiện trong máy chế biến, thiết bị vận chuyển vật liệu, máy đóng gói và các cụm truyền động cơ khí.

Trong những thiết bị có trục đi qua vách hoặc tấm đỡ, mặt bích UCFC cho phép bố trí bộ gối ngay tại vị trí gá. Phần gờ định tâm phía sau là đặc điểm hữu ích với các kết cấu máy đã thiết kế bề mặt tiếp nhận tương ứng.

Phạm vi ứng dụng cụ thể phụ thuộc vào tải, tốc độ và điều kiện môi trường. Các phiên bản có vật liệu, phớt và chất bôi trơn phù hợp sẽ đáp ứng những yêu cầu vận hành khác nhau.

Trường Phương Việt Nam còn có các dòng gối đỡ UCF mặt bích vuông và gối đỡ UCFL hai lỗ, phục vụ những kết cấu gá khác.

Hướng dẫn sử dụng gối đỡ UCFC

Trước khi sử dụng, xác nhận mã, đường kính trục, vòng chia tâm lỗ và kích thước gờ định tâm phù hợp với thiết bị. Bề mặt trục và phần gá cần sạch, không có ba via hoặc biến dạng ảnh hưởng đến vị trí đặt gối.

Khi lắp, căn chỉnh các vị trí đỡ và siết bulông, vít chặn theo hướng dẫn của sản phẩm. Sau đó kiểm tra trục quay thuận trước khi vận hành.

Trong quá trình sử dụng, theo dõi tiếng ồn, nhiệt độ, độ rơ và tình trạng phớt. Với loại có thể bổ sung mỡ, thực hiện bôi trơn phù hợp với điều kiện làm việc; kiểm tra cả vòng bi và vỏ khi có dấu hiệu bất thường.

Tư vấn gối đỡ UCFC tại Trường Phương Việt Nam

Trường Phương Việt Nam hỗ trợ tư vấn gối đỡ UCFC theo mã sản phẩm, kích thước trục và yêu cầu của thiết bị. Khách hàng có thể gửi ảnh bộ đang sử dụng hoặc bản vẽ vị trí gá để việc trao đổi thuận tiện hơn.

Các thông tin về dòng sản phẩm, vật liệu và phương án cung cấp được xác nhận theo từng yêu cầu cụ thể.
