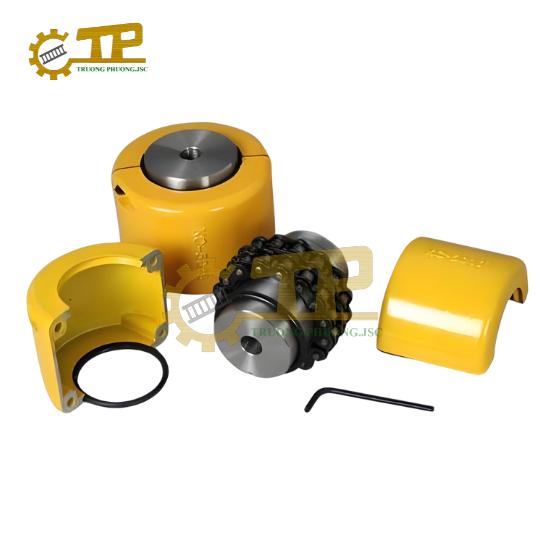

Khớp nối xích KC20022
THÔNG SỐ KỸ THUẬT KHỚP NỐI XÍCH KC-20022:
- Mã sản phẩm: KC-20022
- Mã xích con lăn: 200-2 (Xích đôi 2 dãy)
- Số răng nhông xích: 22 răng
- Chiều dài tổng thể khớp nối (C): 477.7 mm
- Đường kính ngoài moay-ơ đĩa nhông (BD): 363 mm
- Đường kính vòng ngoài nhông (O): 506 mm
Đăng ký tư vấn
- Chi tiết sản phẩm - thông số kĩ thuật
1. Giới thiệu về khớp nối xích KC 20022
Khớp nối xích KC-20022 (hay khớp nối trục xích KC 20022) là dòng khớp nối trục cơ khí linh hoạt thuộc phân khúc tải nặng. Kết cấu của bộ thiết bị này gồm hai đĩa nhông xích đơn được đặt song song, sau đó liên kết chặt chẽ lại với nhau thông qua một đoạn xích con lăn đôi hai dãy siêu khỏe.
Nhờ kiểu thiết kế đặc trưng này, khớp nối xích con lăn đôi không chỉ truyền tải momen xoắn cực đại rất mượt mà còn sở hữu khả năng tự lựa cực kỳ linh hoạt. Khi đưa vào vận hành, nó sẽ hấp thụ các rung động cơ học và bù trừ tốt những sai lệch trục (như lệch tâm hay lệch góc) phát sinh do rung lắc, từ đó bảo vệ vòng bi và hộp số khỏi nguy cơ nứt gãy đột ngột.
2. Thông số kỹ thuật khớp nối xích KC 20022

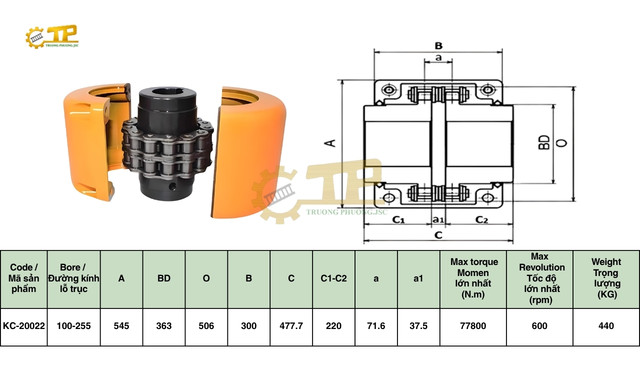

Dưới đây là bảng thông số kỹ thuật chi tiết của mã khớp nối xích KC-20022 được trích xuất trực tiếp từ bản vẽ của nhà sản xuất.
3. Ứng dụng thực tế của khớp nối trục xích KC 20022
Nhờ được đúc từ thép cao cấp tôi cứng răng và có kết cấu xích hai dãy siêu bền, khớp nối xích KC-20022 thường xuyên góp mặt trong các môi trường công nghiệp nặng và khắc nghiệt:
- Ngành khai khoáng, vật liệu xây dựng: Lắp đặt tại trục đầu ra của các hệ thống băng tải đá, gàu nâng, xích tải công suất lớn trong nhà máy xi măng, khai thác than, quặng.
- Ngành luyện kim và cơ khí nặng: Sử dụng trực tiếp trong các dây chuyền cán thép, máy nghiền phôi, máy ép áp lực cao – những nơi thường xuyên xảy ra tải trọng va đập mạnh.
- Ngành chế biến, sản xuất nặng: Làm trục truyền động chính cho các dòng máy khuấy trộn hóa chất cỡ đại, hệ thống quạt hút ly tâm công nghiệp hay bơm cao áp trong nhà máy giấy, đường, phân bón.
4. Trường Phương Việt Nam – Giải pháp khớp nối xích công nghiệp đa dạng
Công ty Cổ phần Trường Phương Việt Nam chuyên cung cấp giải pháp truyền động tin cậy cho các nhà máy trên toàn quốc:
- Giải pháp đa dạng: Cung cấp đầy đủ kích cỡ, chủng loại khớp nối xích theo mọi bản vẽ thiết kế.
- Tiêu chuẩn kỹ thuật cao: Thiết bị chính hãng, nguồn gốc rõ ràng, đảm bảo tiêu chuẩn kiểm định nghiêm ngặt.
- Hỗ trợ gia công chuyên sâu: Khoét lỗ trục (Bore) chính xác từ 100mm - 255mm, làm rãnh then, taro lỗ vít theo yêu cầu.
- Bàn giao nhanh chóng: Đội ngũ kỹ sư tư vấn phương án tối ưu, đảm bảo đúng tiến độ vận hành của doanh nghiệp.
Hình ảnh hàng thực tế khớp nối xích KC
|
