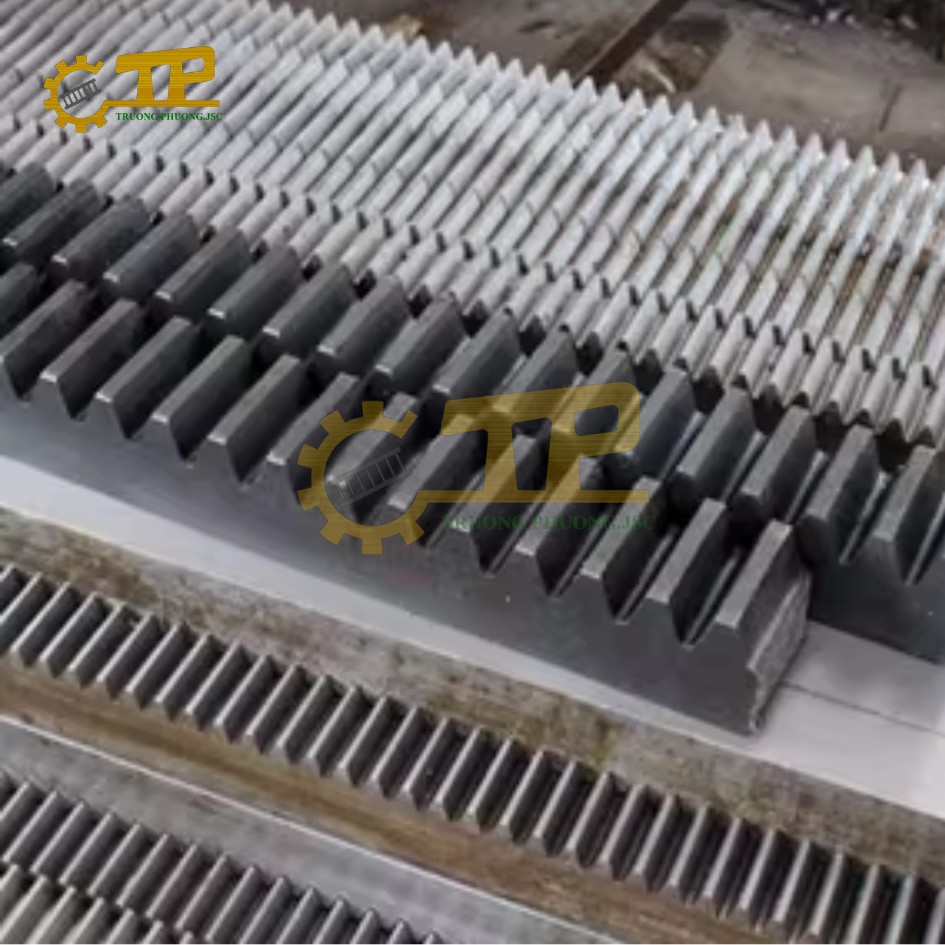

Thanh răng thẳng Modul 1

1. Giới thiệu chung

• Thanh răng Modul 1 có dạng thanh dài, trên bề mặt được gia công các răng thẳng đều nhau, phần răng được tôi cao tần để tăng độ cứng theo tiêu chuẩn modul 1.
• Khi kết hợp với bánh răng trụ (pinion) có cùng modul, tạo thành cơ cấu truyền động giúp chuyển đổi chuyển động quay thành chuyển động tịnh tiến một cách chính xác và ổn định.
• Cơ cấu bánh răng – thanh răng là một trong những dạng truyền động phổ biến nhất trong cơ khí hiện đại, đặc biệt trong các hệ thống yêu cầu độ chính xác cao, phản hồi nhanh và kiểm soát vị trí tốt.
• Với Modul 1, đây là dòng thanh răng có kích thước nhỏ, phù hợp cho các thiết bị có không gian hạn chế nhưng yêu cầu độ chính xác cao.

2. Ưu điểm nổi bật

Các ưu điểm nổi bật của thanh răng Modul 1:

• Độ chính xác cao, sai số thấp, phù hợp với các hệ thống yêu cầu tinh chỉnh chi tiết

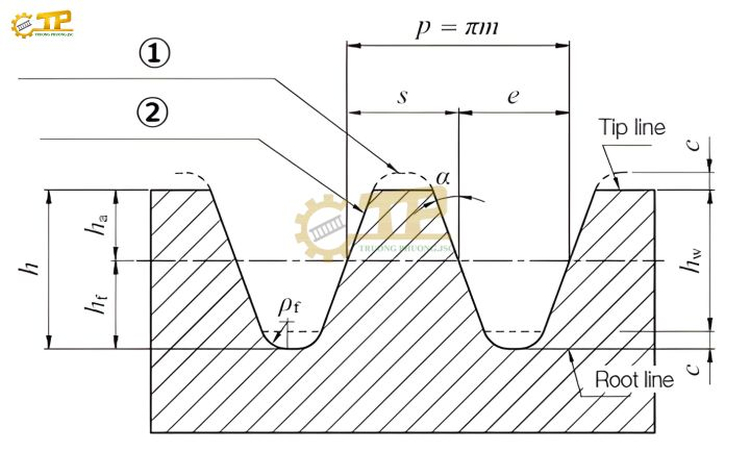

• Bước răng nhỏ (~3.14 mm) giúp chuyển động mượt, hạn chế rung và tiếng ồn
• Kích thước gọn (10 x 10 x 1000 mm), dễ dàng lắp đặt trong không gian hẹp
• Bề mặt răng được tôi cao tần giúp tăng tuổi thọ khi làm việc liên tục
• Vận hành ổn định, gần như không có độ rơ nếu lắp đặt đúng kỹ thuật

3. Ứng dụng thực tế

Thanh răng Modul 1 được sử dụng chủ yếu trong các thiết bị cơ khí chính xác, nơi yêu cầu cao về độ ổn định và kiểm soát vị trí. Các ứng dụng tiêu biểu của Modul 1:

• Máy cắt CNC Plasma và máy Laser: dẫn động các trục X – Y – Z với độ chính xác cao
• Máy chế biến gỗ: điều khiển chuyển động bàn máy hoặc lưỡi cắt
• Cánh tay robot công nghiệp: tạo chuyển động tuyến tính mượt và ổn định
• Các thiết bị tự động hóa nhỏ: hệ thống dẫn hướng và định vị chính xác

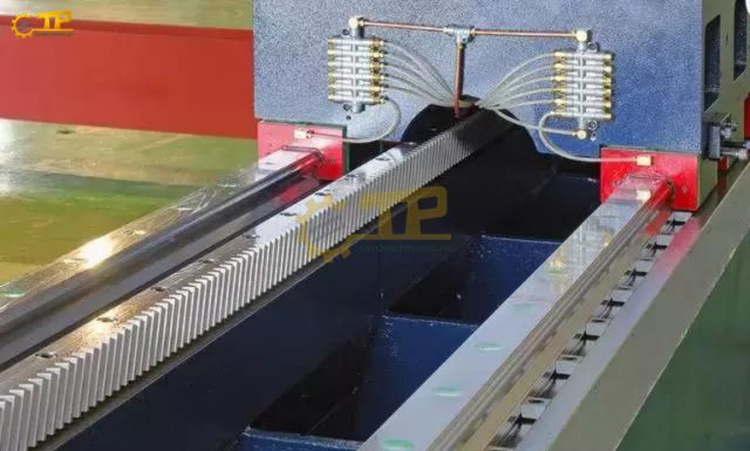

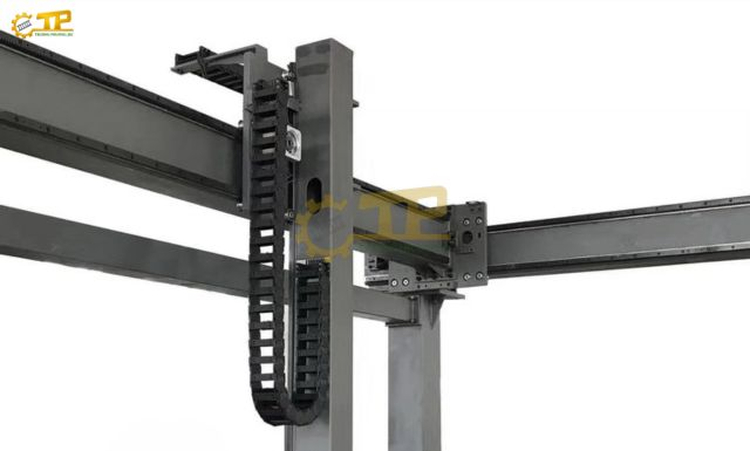

4. Hướng dẫn lắp đặt và bảo trì

Để thanh răng Modul 1 hoạt động ổn định và đạt hiệu quả cao nhất, việc lắp đặt cần được thực hiện đúng kỹ thuật.

• Cần căn chỉnh khoảng cách giữa bánh răng và thanh răng sao cho độ ăn khớp ở mức tối ưu. Nếu lắp quá chặt, hệ thống sẽ dễ bị kẹt hoặc quá tải; ngược lại, nếu quá lỏng sẽ gây ra hiện tượng rơ (backlash), làm giảm độ chính xác.
• Đảm bảo trục bánh răng và thanh răng được lắp song song tuyệt đối để tránh mài mòn không đều trong quá trình vận hành.
• Trong quá trình sử dụng, cần thường xuyên vệ sinh bề mặt răng để loại bỏ bụi bẩn và mạt kim loại. Đồng thời, cần bôi trơn định kỳ bằng mỡ bò chịu cực áp nhằm giảm ma sát, hạn chế tiếng ồn và tăng tuổi thọ cho hệ thống.
• Kiểm tra định kỳ độ mài mòn của răng sẽ giúp phát hiện sớm hư hỏng và thay thế kịp thời, tránh ảnh hưởng đến toàn bộ hệ thống máy.
