Thanh răng chéo
Thanh răng chéo (thanh răng nghiêng) là linh kiện then chốt trong các hệ thống truyền động tịnh tiến tốc độ cao, mang lại sự vượt trội về độ êm và sức tải so với thanh răng thẳng:
- Giảm tiếng ồn vận hành: Thiết kế răng nghiêng giúp giảm độ ồn từ 20 - 30% so với hệ răng thẳng.
- Độ cứng bề mặt lý tưởng: Nhiệt luyện tôi cao tần đạt 38 - 42 HRC, tăng khả năng chịu tải thêm 1.5 lần.
- Tuổi thọ vượt trội: Công nghệ mài phẳng đầu răng giúp kéo dài thời gian sử dụng thêm 3 - 5 năm.
Độ chính xác vị trí cao: Sai số bước răng chỉ ± 0.02 mm, đảm bảo độ chính xác lặp lại đạt 98%.
Đăng ký tư vấn
- Chi tiết sản phẩm
- Thông số kỹ thuật
- Cách thức mua hàng
- Chính sách giao hàng và bảo hành
1. Giới thiệu chung

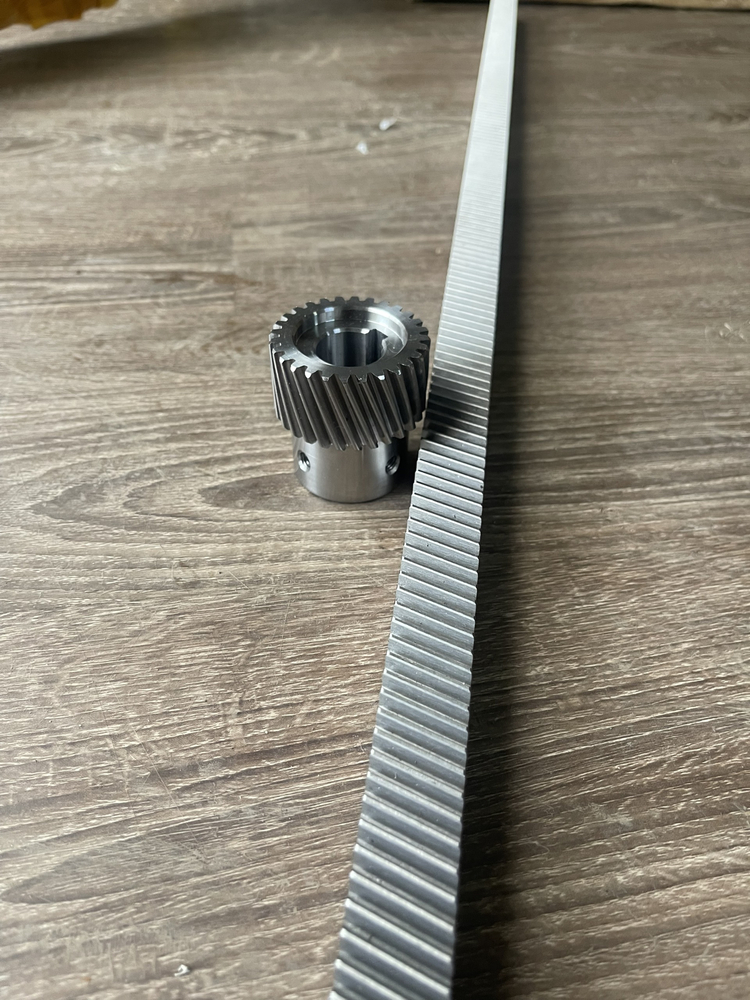

Thanh răng chéo là linh kiện cơ khí quan trọng dùng để truyền động, thường được sử dụng kết hợp cùng với bánh răng chéo để biến đổi chuyển động quay của động cơ (Servo, Stepper) thành dạng chuyển động thẳng tịnh tiến. Nhờ biên dạng răng nghiêng một góc so với trục thanh răng, quá trình tiếp xúc giữa các răng diễn ra liên tục và "gối đầu" nhau, giúp triệt tiêu rung động ngay cả khi máy vận hành ở vận tốc cực lớn.
2. Ưu điểm nổi bật
- Tối ưu hiệu suất truyền động: Với diện tích tiếp xúc răng lớn hơn, thanh răng chéo mang lại hiệu suất truyền tải mô-men xoắn cao hơn và vận hành êm nhẹ hơn hẳn so với các dòng truyền động truyền thống.

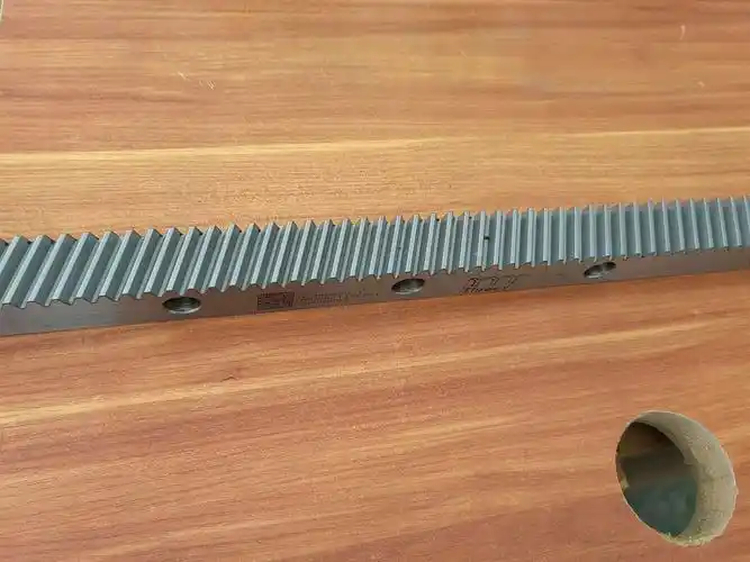

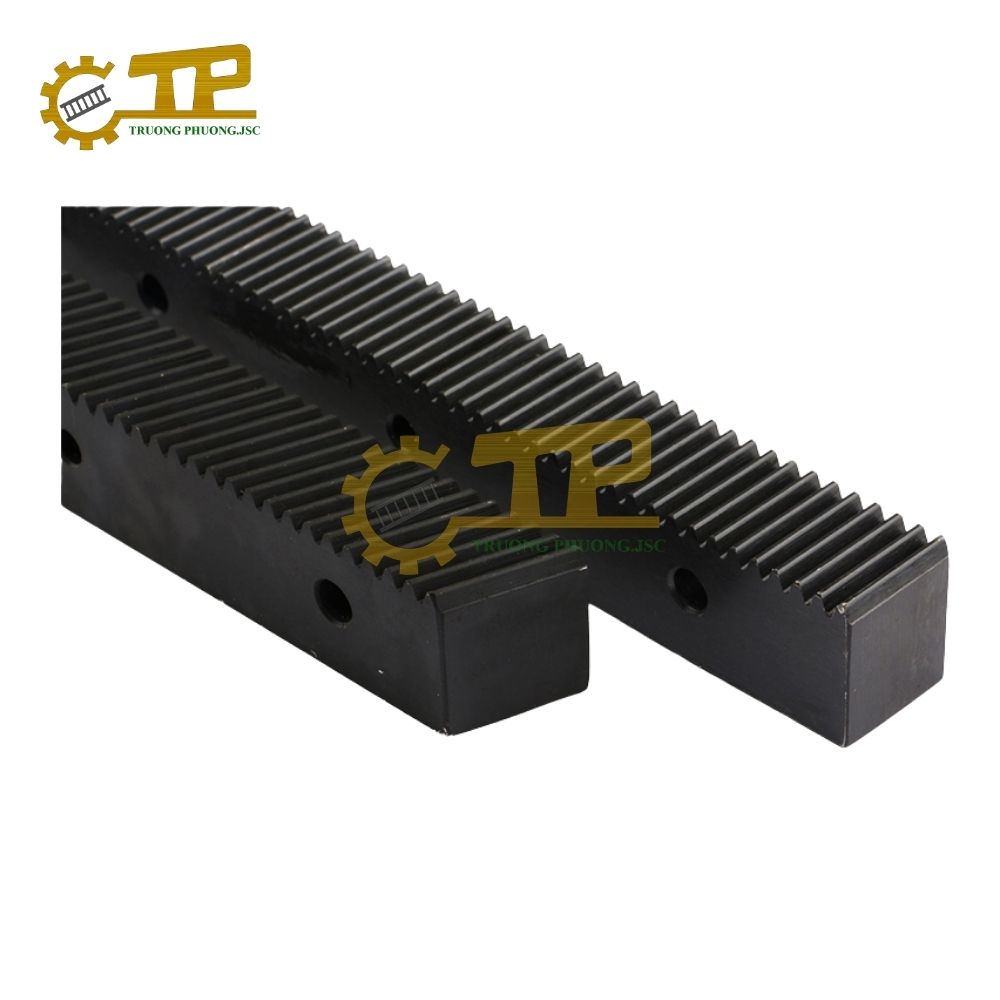

- Chất lượng gia công sắc nét: Sản phẩm tại Trường Phương được gia công sẵn các lỗ bắt ốc tiêu chuẩn (như lỗ M6), có thiết kế răng nhất quán và bề mặt mài tinh màu đen bóng, tăng tính thẩm mỹ và khả năng chống gỉ nhẹ.
- Linh hoạt và tiện dụng: Các thanh răng được gia công chuẩn xác hai đầu, cho phép ghép nối tiếp các thanh để tạo thành hành trình di chuyển không giới hạn cho robot hoặc máy cắt CNC khổ lớn.
3. Ứng dụng thực tế
Nhờ giá thành hợp lý và hiệu quả kỹ thuật cao, thanh răng chéo được ứng dụng rộng rãi trong nhiều lĩnh vực công nghệ cao:
- Máy CNC công nghiệp: Thành phần không thể thiếu trong máy đục gỗ CNC, máy khắc laser, máy cắt plasma CNC và máy in 3D công nghiệp.
- Tự động hóa: Sử dụng trong các dây chuyền sản xuất lắp ráp linh kiện điện tử, máy ép nhựa và hệ thống kho bãi thông minh.
- Cơ khí hạng nặng: Ứng dụng trong máy công trình, các cơ cấu dẫn hướng tịnh tiến trong nhà máy đóng tàu và vận tải.
Quý khách có thể tham khảo các thông số kỹ thuật tiêu chuẩn để lựa chọn linh kiện phù hợp cho bản thiết kế:
Đơn vị: mm
|
Module (M) |
Bước răng (P) |
Chiều cao đỉnh răng đến đường chia |
Chiều cao từ đường chia đến đáy rãnh răng |
Tổng chiều cao răng |
Chiều rộng mặt răng |
Chiều cao |
Chiều dài |
Góc nghiêng răng |
|
1 |
3.14 |
1 |
1.25 |
2.25 |
10 |
10 |
500 |
15 độ |
|
1.5 |
4.71 |
1.5 |
1.875 |
3.375 |
15 |
15 |
500 |
15 độ |
|
2 |
6.28 |
2 |
2.5 |
4.5 |
20 |
20 |
500 |
15 độ |
|
2.5 |
7.85 |
2.5 |
3.125 |
5.625 |
25 |
25 |
500 |
15 độ |
|
3 |
9.42 |
3 |
3.75 |
6.75 |
30 |
30 |
500 |
15 độ |
|
4 |
12.57 |
4 |
5 |
9 |
40 |
40 |
1000 |
15 độ |
|
5 |
15.71 |
5 |
6.25 |
11.25 |
50 |
50 |
1000 |
15 độ |
Lưu ý: Góc nghiêng răng ảnh hưởng tới chiều cao, hiệu dụng và khoảng cách lắp ghép - thông tin trên là tham khảo cơ bản.
Trường Phương triển khai quy trình mua hàng và yêu cầu gia công theo bản vẽ linh hoạt:
- Liên hệ Hotline: Gọi số 0903.220.698 để nhận tư vấn kỹ thuật chuyên sâu, kiểm tra tồn kho và nhận báo giá trực tiếp trong 15 phút.
- Yêu cầu Online: Khách hàng điền thông tin và nội dung cần tư vấn qua website tại link: https://truongphuongvn.com/lien-he/.
- Giao dịch trực tiếp: Kính mời quý khách đến văn phòng tại Số 9-TT8, Đường Foresa 2, KĐT sinh thái Xuân Phương, Nam Từ Liêm, Hà Nội để trao đổi chi tiết về vật liệu, phương án gia công và tiến độ sản xuất.
1. Chính sách giao hàng
- Trường Phương hỗ trợ giao hàng trên toàn quốc thông qua hệ thống xe tải công ty hoặc chành xe liên tỉnh uy tín.
- Thời gian giao hàng dao động từ 1 – 7 ngày tùy thuộc vào khoảng cách địa lý và phương thức vận chuyển.
- Hàng được giao trong khung giờ hành chính từ thứ hai đến thứ bảy (8h – 17h).
2. Chính sách bảo hành
- Trường Phương cam kết chịu trách nhiệm 100% đối với các lỗi sản phẩm phát sinh từ phía sản xuất (sai bước răng, lỗi vật liệu).
- Khách hàng vui lòng thông báo lỗi trong vòng 5 ngày kể từ khi nhận hàng để được hỗ trợ xử lý nhanh nhất.
- Hỗ trợ đổi hàng mới trong vòng 1 – 5 ngày. Trong trường hợp không thể cung cấp sản phẩm thay thế, công ty cam kết hoàn tiền đầy đủ theo phương thức thanh toán ban đầu.
