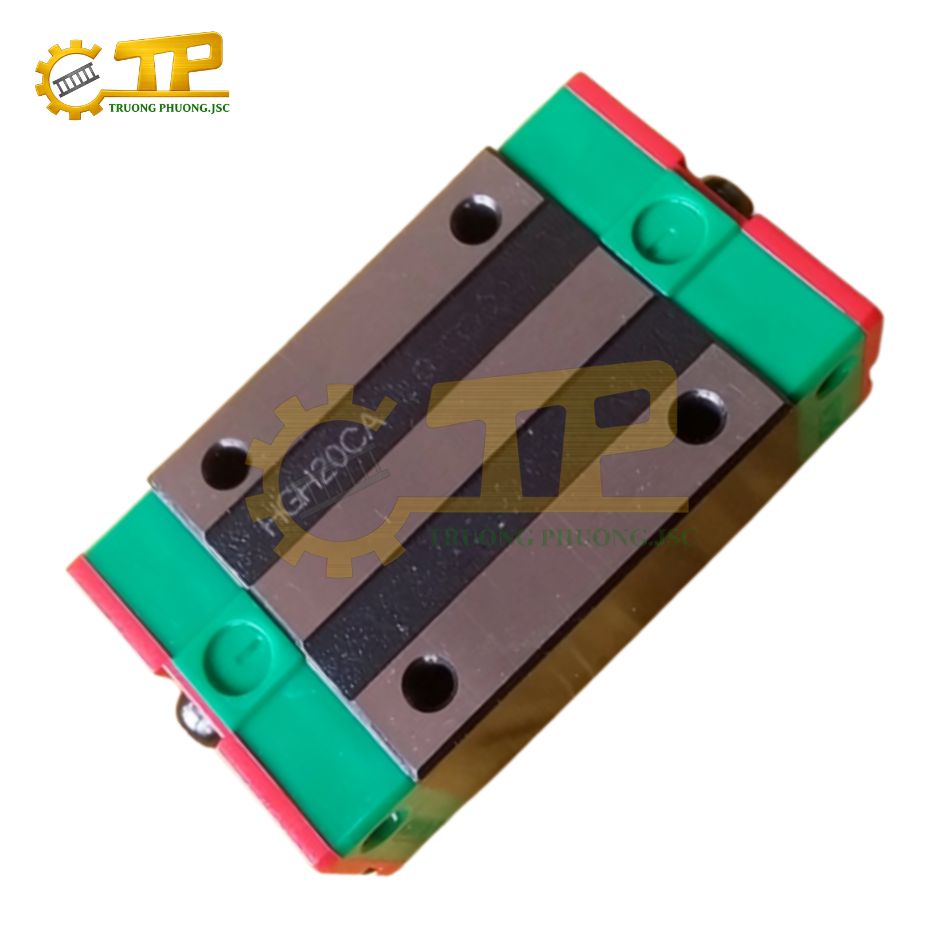

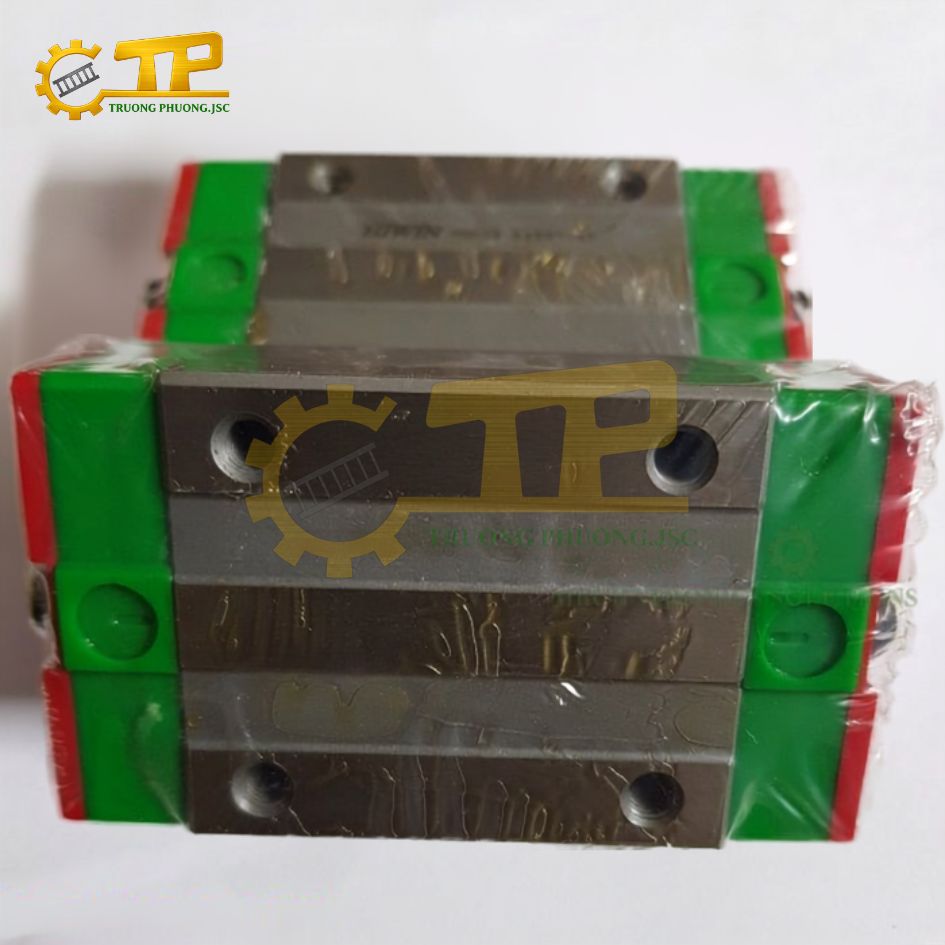

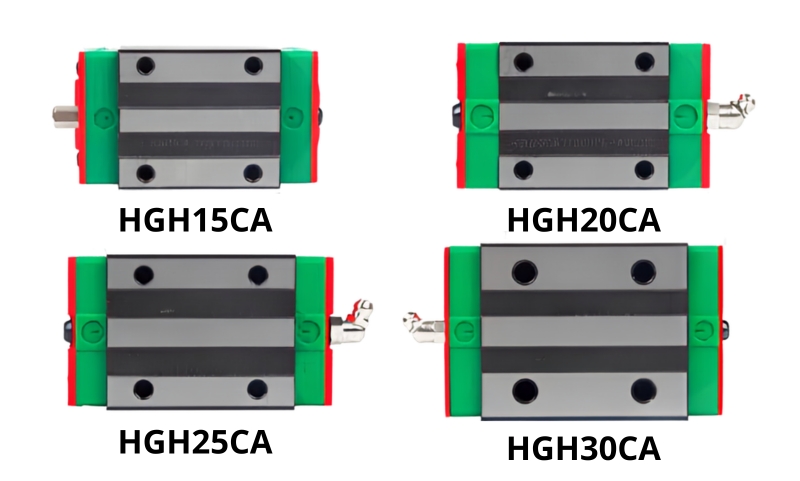

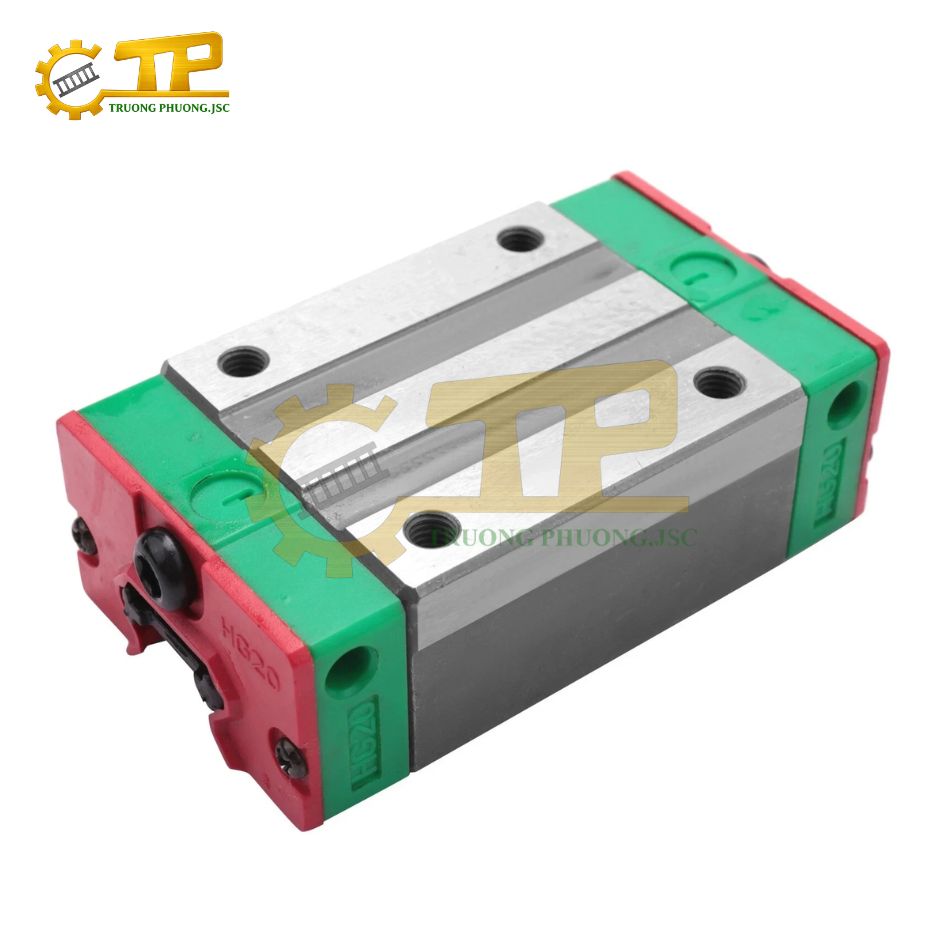

Con Trượt Vuông HGH-CA

1. Con Trượt Vuông HGH-CA Là Gì?

Con trượt vuông HGH-CA là khối trượt dẫn hướng tuyến tính dạng cao hẹp thuộc dòng HG, chuyên kết hợp với thanh ray vuông dòng HGR.

Khác với dòng con trượt xòe cánh HGW, dòng HGH có thiết kế dạng khối chữ nhật phẳng hai bên thân. Ký tự CA đại diện cho phiên bản thân tiêu chuẩn (Tải nặng tiêu chuẩn), phân biệt với phiên bản HA (thân kéo dài - Siêu tải nặng). Đặc Điểm Lắp Đặt Của Dòng HGH:

• Tiết kiệm diện tích ngang: Bề rộng (W) nhỏ hơn đáng kể so với dòng có cánh HGW, giúp thu nhỏ kích thước tổng thể của cụm trượt.
• Bắt vít từ trên xuống: Lỗ ren gia công trên đỉnh mặt con trượt, thích hợp cho các thiết bị mà phía dưới tấm gá không thể đưa chìa vặn hoặc vặn bulong lên.

2. Cấu Tạo Chi Tiết Của Con Trượt HGH-CA

2.1. Các Bộ Phận Chính

• Thân vỏ thép hẹp: Làm từ thép hợp kim gia nhiệt bề mặt, gia công lỗ ren bắt vít trực tiếp trên mặt đỉnh con trượt.
• Hệ thống bi thép: Chuỗi bi tròn chịu tải di chuyển tuần hoàn trong 4 rãnh lăn.
• Vòng giữ bi: Giữ bi không bị rơi ra ngoài khi tháo con trượt khỏi thanh ray.
• Phớt gạt bụi: Lắp ở 2 đầu và mặt đáy con trượt để ngăn bụi bẩn, phoi cơ khí lọt vào rãnh bi.
• Vú mỡ bôi trơn: Lắp ở đầu con trượt, dẫn mỡ trực tiếp vào rãnh lăn bi.

2.2. Cấu Trúc Rãnh Bi Nghiêng 45 Độ

Dòng HGH-CA áp dụng thiết kế rãnh lăn tiếp xúc góc 45 độ dạng chữ X. Thiết kế này mang lại hai tính năng kỹ thuật:

• Tải trọng cân bằng 4 hướng: Lực nâng (kéo lên), lực nén (xuống), lực ngang trái/phải đều đạt giá trị chịu tải tương đương.
• Khả năng tự cân bằng: Hỗ trợ triệt tiêu các sai số lắp đặt nhỏ do bề mặt gá không hoàn toàn phẳng.

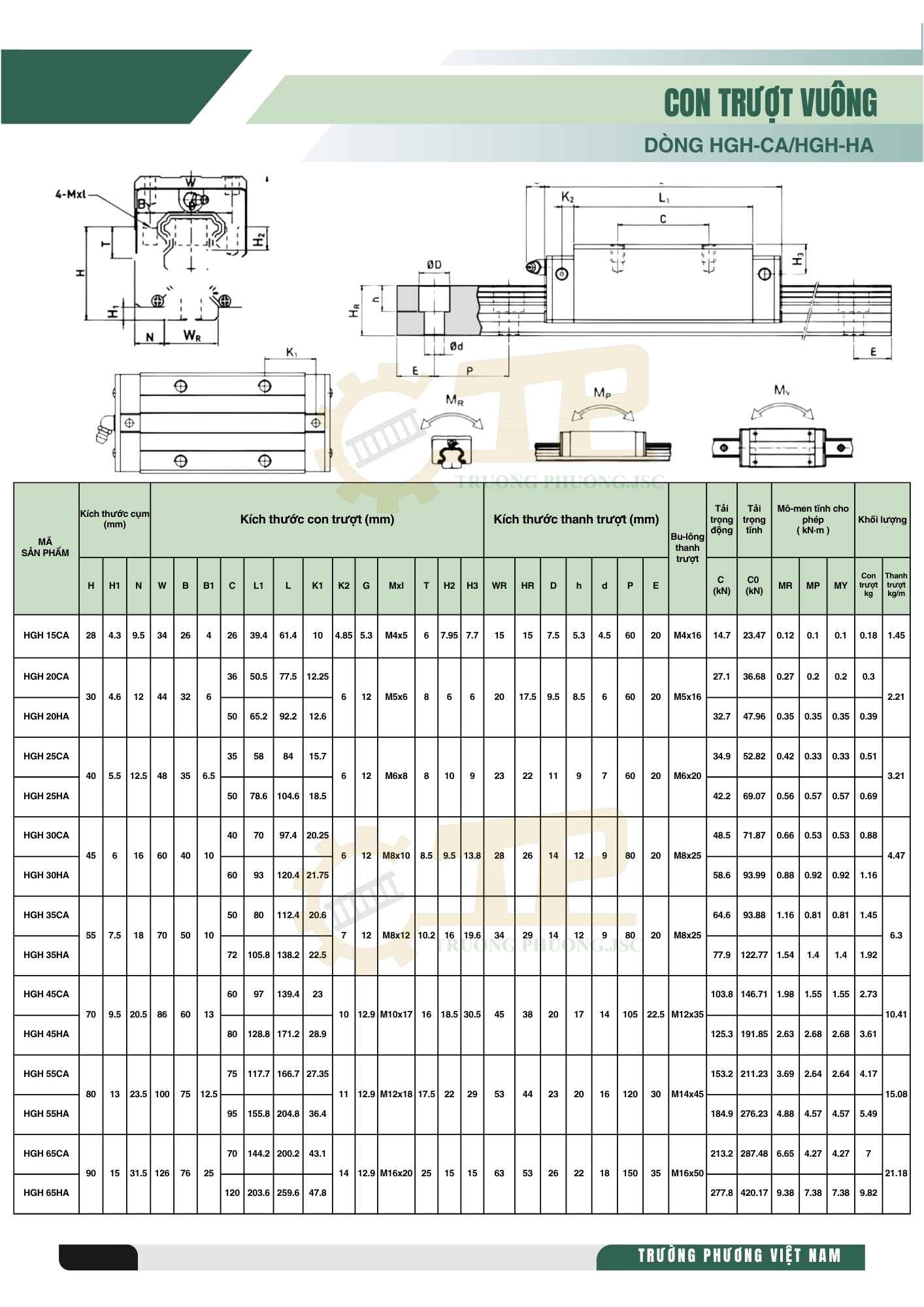

3. Bảng Tra Thông Số Kỹ Thuật Chi Tiết Con Trượt HGH-CA

Dưới đây là bảng thông số kích thước tiêu chuẩn của dòng con trượt HGH-CA (đơn vị tính: mm)
