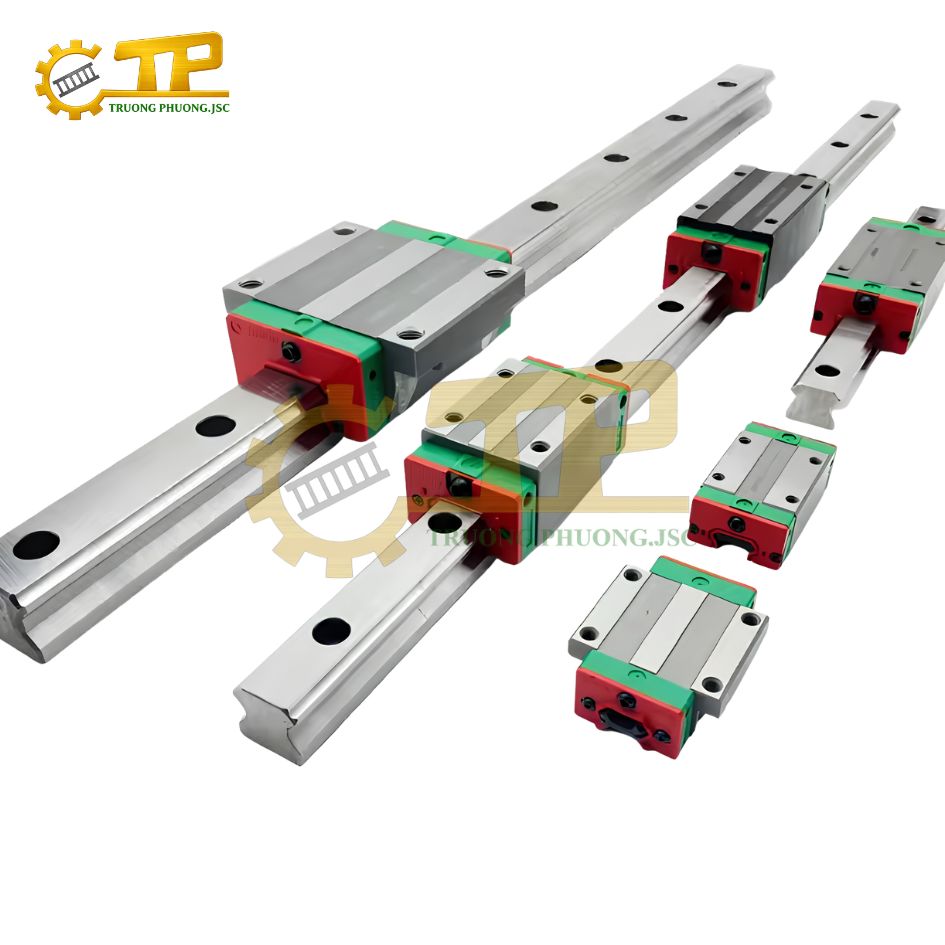

Con Trượt Vuông HGW-CA

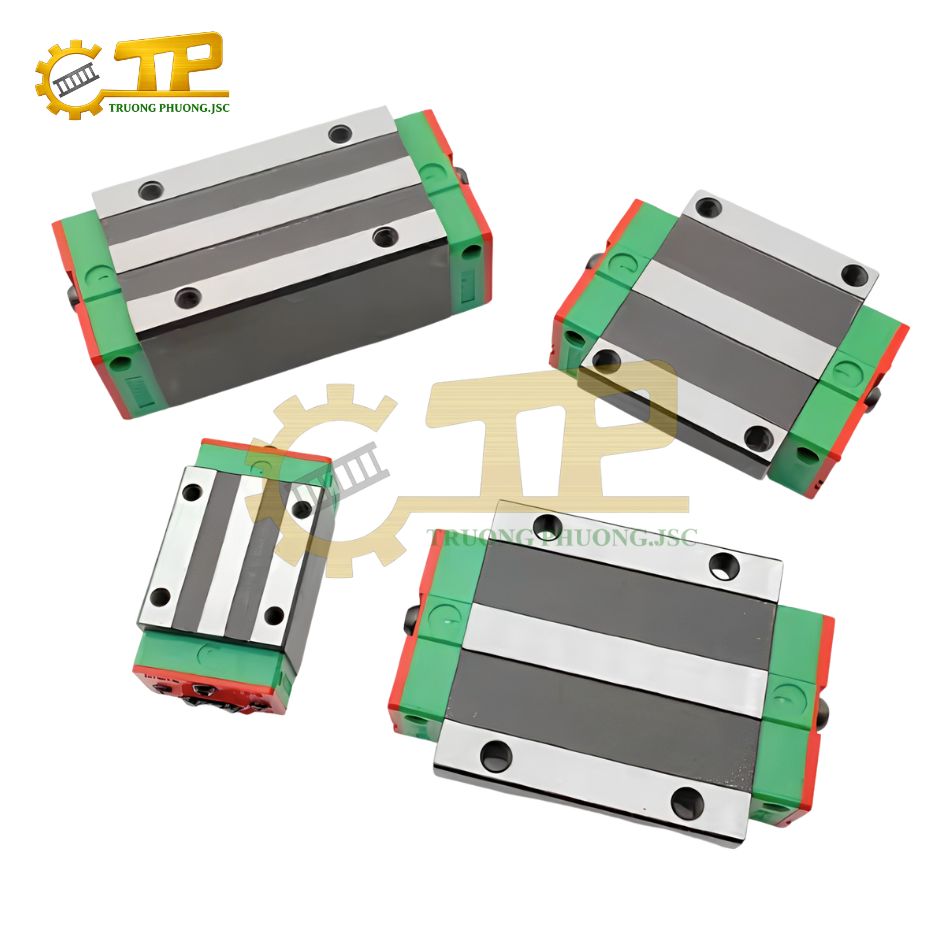

1. Con Trượt Vuông HGW-CA Là Gì?

Con trượt vuông HGW-CA là khối trượt dẫn hướng tuyến tính thuộc dòng HG, chuyên kết hợp với thanh ray vuông dòng HGR.

Khác với dòng con trượt hẹp HGH (dạng hình chữ nhật không cánh), dòng HGW sở hữu phần cánh gá xòe sang hai bên. Ký tự CA đại diện cho phiên bản thân tiêu chuẩn (Standard Heavy Load), phân biệt với phiên bản HA (thân kéo dài - Super Heavy Load).

Đặc Điểm Lắp Đặt Của Dòng HGW:

• Bắt vít 2 chiều: Lỗ trên cánh gá tích hợp ren trong, giúp kỹ sư dễ dàng chọn phương án bắt vít từ trên mặt bàn máy xuống hoặc từ dưới tấm gá lên.
• Diện tích tiếp xúc rộng: Phần cánh mở rộng giúp hạ thấp trọng tâm cụm gá, tăng độ ổn định khi chịu các lực uốn lật ngang Mr.

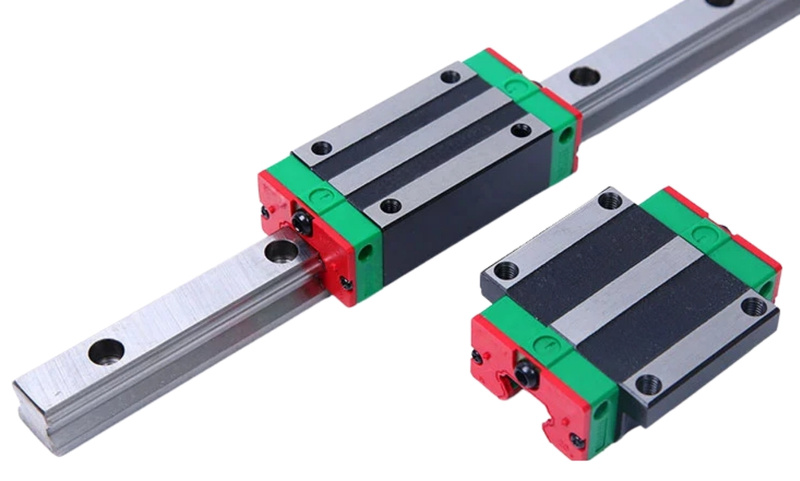

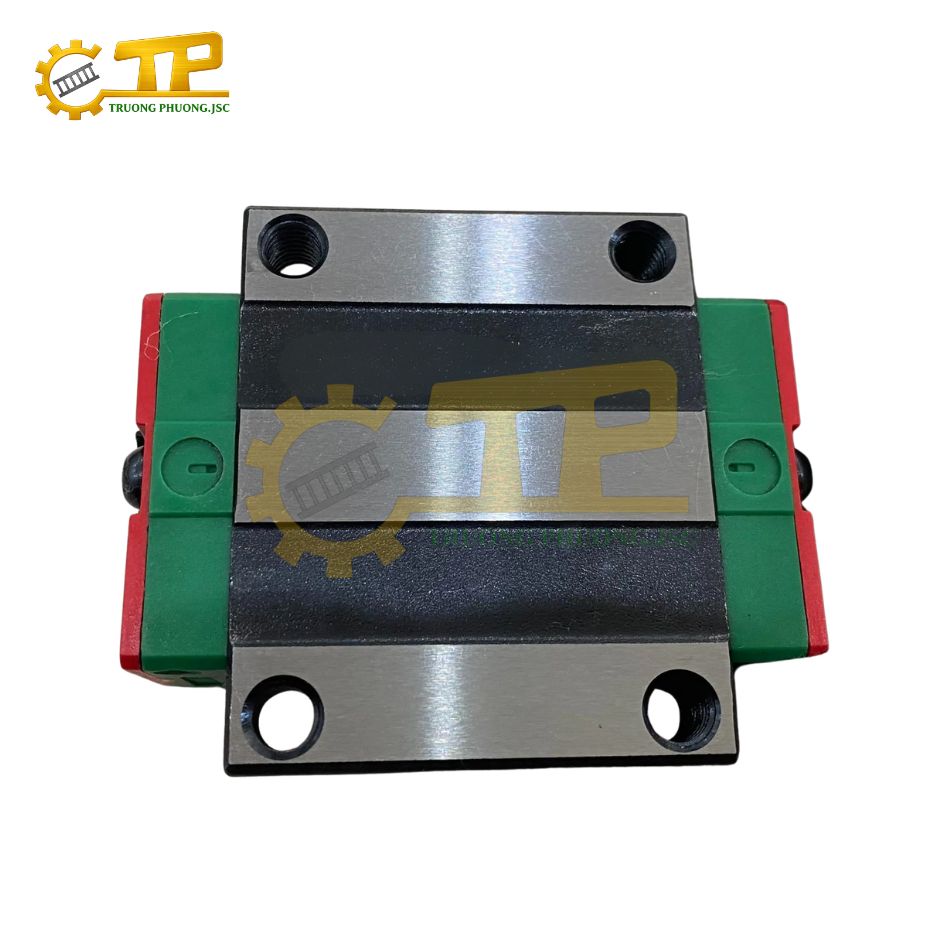

2. Cấu Tạo Chi Tiết Của Con Trượt HGW-CA

2.1. Các Bộ Phận Chính

• Thân vỏ thép: Làm từ thép hợp kim gia nhiệt bề mặt, gia công 4 lỗ ren bắt vít đối ứng ở 4 góc phần cánh gá.
• Hệ thống bi thép: Chuỗi bi tròn chịu tải di chuyển tuần hoàn trong 4 rãnh lăn.
• Vòng giữ bi: Giữ bi không bị rơi ra ngoài khi tháo con trượt khỏi thanh ray.
• Phớt gạt bụi: Lắp ở 2 đầu và mặt đáy con trượt để chặn phoi cơ khí, bụi bẩn và ngăn rò rỉ mỡ.
• Vú mỡ bôi trơn: Lắp ở đầu con trượt, dẫn mỡ trực tiếp vào rãnh lăn bi.

2.2. Cấu Trúc Rãnh Bi Nghiêng 45 Độ

Dòng HGW-CA áp dụng thiết kế rãnh lăn tiếp xúc góc 45 độ dạng chữ X. Thiết kế này mang lại hai tính năng kỹ thuật:

• Tải trọng cân bằng 4 hướng: Lực nâng (kéo lên), lực nén (xuống), lực ngang trái/phải đều đạt giá trị chịu tải tương đương.
• Khả năng tự cân bằng: Hỗ trợ triệt tiêu các sai số lắp đặt nhỏ do bề mặt gá không hoàn toàn phẳng.

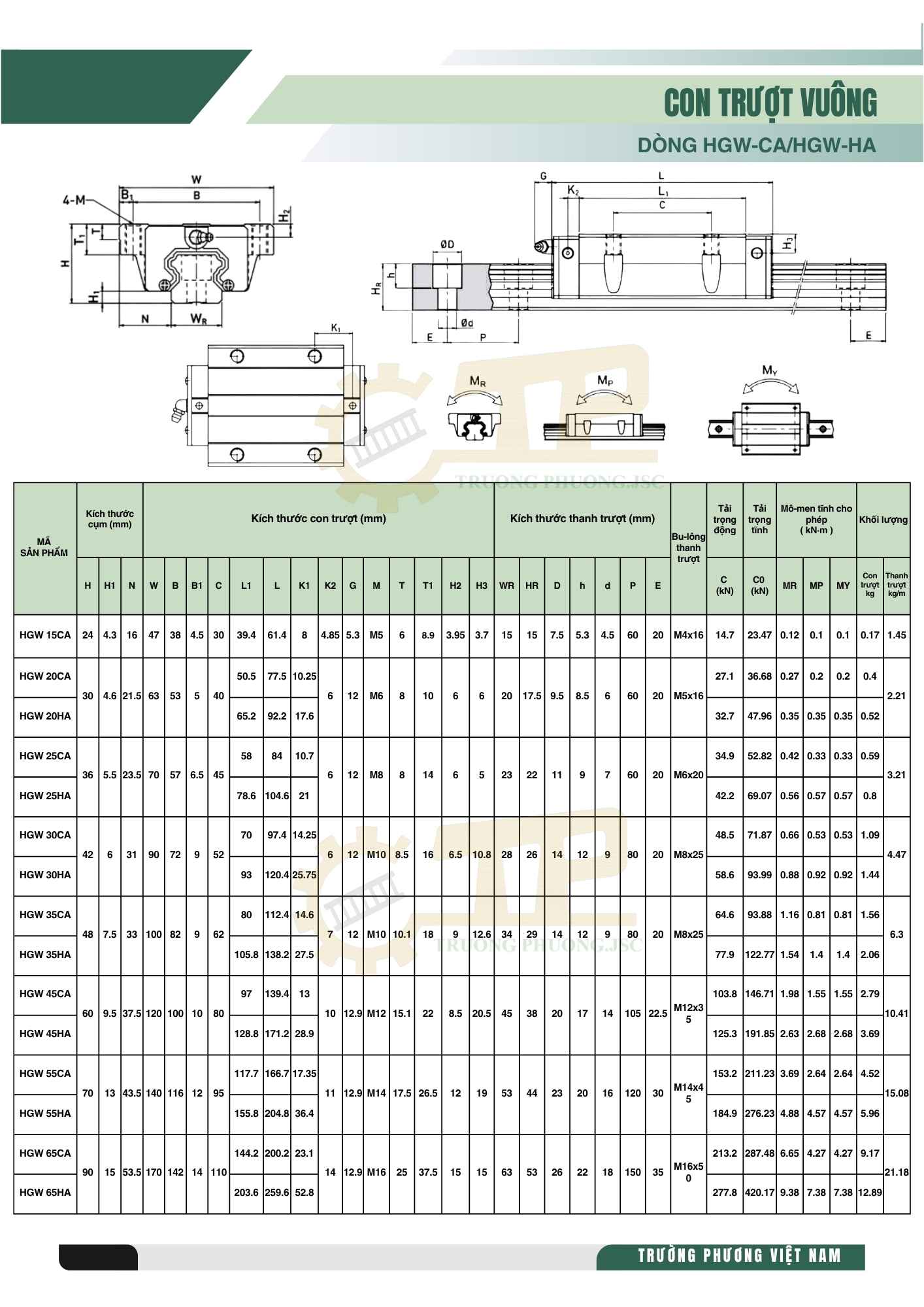

3. Bảng Tra Thông Số Kỹ Thuật Chi Tiết Con Trượt HGW-CA

Dưới đây là bảng tra thông số kích thước tiêu chuẩn của dòng con trượt HGW-CA (đơn vị tính: mm)

4. Ứng Dụng Thực Tế Trong Chế Tạo Máy

Con trượt vuông HGW-CA được ứng dụng phổ biến trong:

• Trung tâm gia công CNC: Trục X, Y của máy phay CNC kim loại, máy tiện CNC.
• Máy cắt Laser: Cụm cổng trượt trục X và bàn máy chuyển đổi.
• Cánh tay Robot & Cổng trục gắp: Cụm gắp sản phẩm tự động cần diện tích bắt vít rộng.
• Thiết bị công nghiệp: Máy ép, máy chấn tôn, băng tải chịu tải trọng lớn.

5. Tư Vấn Kỹ Thuật Tại Trường Phương Việt Nam

Trường Phương Việt Nam hỗ trợ tư vấn kỹ thuật và cung cấp giải pháp dẫn hướng tuyến tính theo yêu cầu:

• Đối chiếu bản vẽ CAD: Tra cứu thông số, kiểm tra kích thước lắp ráp H, W, B, C và đối chiếu mã tương đương.

• Cung cấp đồng bộ: Cung cấp trọn bộ con trượt HGW-CA, thanh ray vuông HGR, nắp đậy lỗ ray và vú mỡ bôi trơn.

Bộ phận kỹ thuật Trường Phương Việt Nam: Quý khách hàng cần tư vấn bản vẽ hoặc thông số quy cách con trượt vuông HGW-CA, vui lòng liên hệ trực tiếp để nhận hỗ trợ.
