Thanh Trượt Vuông HRG

1. Thanh Trượt Vuông HGR Là Gì? Cấu Tạo 4 Hàng Bi Chịu Tải

Thanh trượt vuông HGR là dòng ray trượt tuyến tính dẫn hướng có biên dạng mặt cắt ngang dạng khối vuông (hoặc chữ nhật phẳng), được chế tạo từ thép hợp kim gia nhiệt cứng bề mặt. Series HGR được thiết kế với bốn hàng bi đơn tuần hoàn kín, giúp tối ưu hóa điểm tiếp xúc giữa viên bi và rãnh lăn.

Kết cấu này giúp triệt tiêu ma sát và độ rơ lắc tối đa, tạo ra độ cứng vững vượt trội. Series HGR là lựa chọn hàng đầu cho các trục máy CNC (trục X, Y, Z), robot công nghiệp, và các cơ cấu nâng hạ chịu tải trọng lớn, yêu cầu chuyển động mượt mà và phảng tuyệt đối trên hành trình dài.

2. Ưu Điểm Nổi Bật Của Ray Trượt Vuông HGR Series

Series HGR được đánh giá là cấu trúc tối ưu của thanh trượt CNC, mang lại 4 ưu điểm kỹ thuật vượt trội:

• Độ cứng vững cực cao: Thiết kế rãnh bi tuần hoàn tối ưu cho phép chịu tải trọng động lớn, mang lại độ cứng vững lên hơn 30% so với các loại thanh trượt khác có cùng kích thước.
• Khả năng chịu tải cân bằng 4 hướng: HGR có khả năng chịu tải nén (hướng xuống), tải nâng (hướng lên) và tải ngang (trái/phải) đạt giá trị tương đương, giúp cơ cấu máy vận hành ổn định đa chiều.
• Định tâm tự động & Sửa lỗi lắp ráp: Thiết kế cung tròn Gothic arch cho phép con trượt tự sửa lỗi lắp ráp nhỏ do bề mặt lắp đặt không hoàn toàn chuẩn mà vẫn duy trì chuyển động mượt mà và chính xác cao.
• Hệ thống bôi trơn đơn giản: Đầu con trượt tích hợp vú mỡ bôi trơn, cho phép cấp mỡ bôi trơn định kỳ vào rãnh bi, giúp giảm ma sát, tiếng ồn, bảo trì dễ dàng và kéo dài tuổi thọ.

3. Bảng Quy Cách Thanh Trượt & Con Trượt Vuông HGR Series

Để thuận tiện cho việc thiết kế và tra cứu gá lắp, dưới đây là bảng tổng hợp các quy cách và dòng con trượt đồng bộ:

Bảng Phạm Vi Cung Cấp Thanh Trượt Vuông HGR:

Quy Cách Thanh Ray	Chiều Dài Cung Cấp
HGR15	Cắt lẻ theo yêu cầu
HGR20	Cắt lẻ theo yêu cầu
HGR25	Cắt lẻ theo yêu cầu
HGR30	Cắt lẻ theo yêu cầu
HGR35	Cắt lẻ theo yêu cầu
HGR45	Cắt lẻ theo yêu cầu

Bảng Tra Mã Con Trượt Vuông Đồng Bộ:

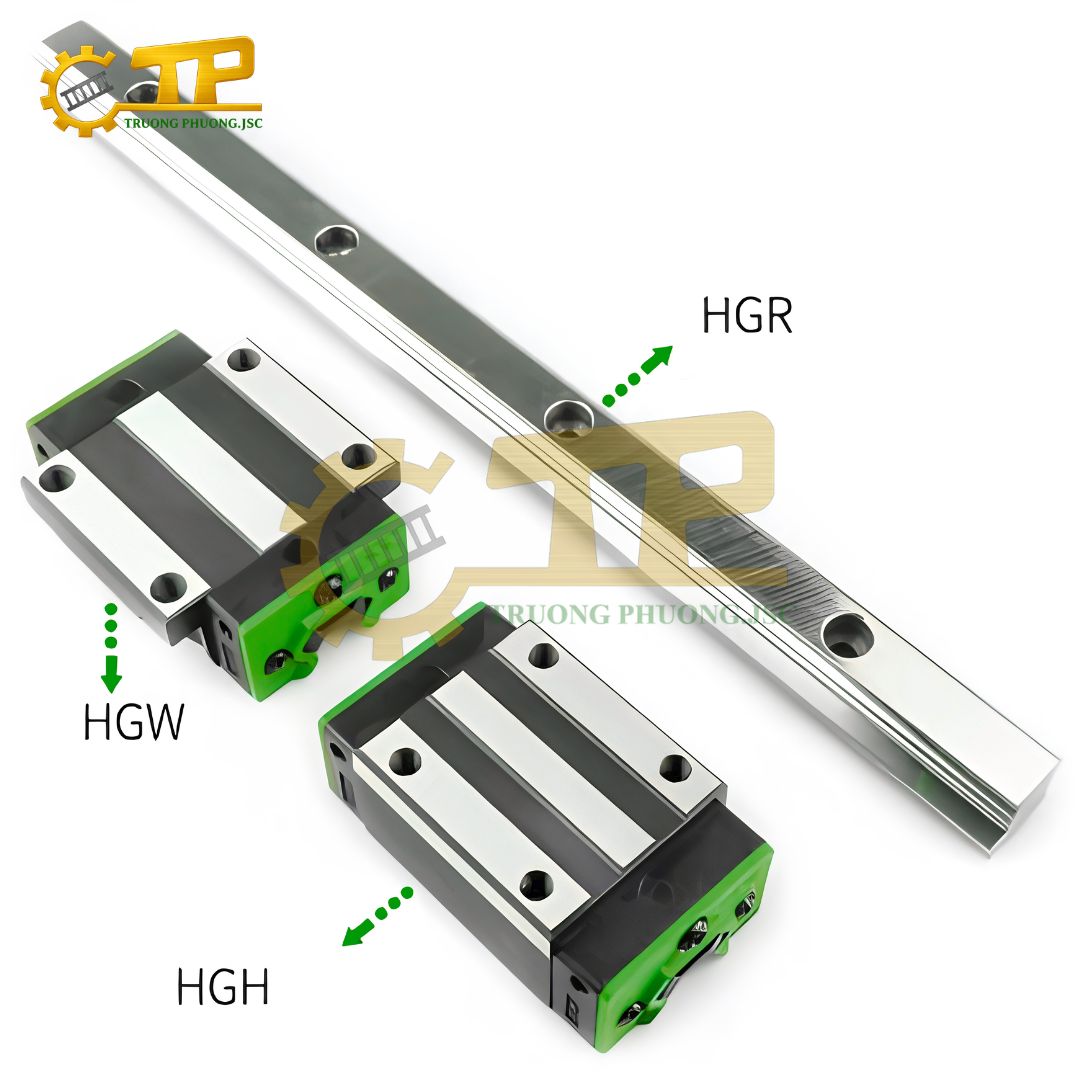

Mã Con Trượt CA (Bắt vít đỉnh)	Kiểu Dáng	Mã Con Trượt CC (Bắt vít bích)	Kiểu Dáng
HGH15CA	Vuông cao, bắt vít trên xuống	HGW15CC	Mặt bích rộng, bắt vít 2 chiều
HGH20CA	Vuông cao, bắt vít trên xuống	HGW20CC	Mặt bích rộng, bắt vít 2 chiều
HGH25CA	Vuông cao, bắt vít trên xuống	HGW25CC	Mặt bích rộng, bắt vít 2 chiều
HGH30CA	Vuông cao, bắt vít trên xuống	HGW30CC	Mặt bích rộng, bắt vít 2 chiều
HGH35CA	Vuông cao, bắt vít trên xuống	HGW35CC	Mặt bích rộng, bắt vít 2 chiều
HGH45CA	Vuông cao, bắt vít trên xuống	HGW45CC	Mặt bích rộng, bắt vít 2 chiều

4. Ứng Dụng Thực Tế Trong Chế Tạo Máy

Thanh trượt vuông HGR Series là sự lựa chọn tối ưu cho các loại máy móc công nghiệp yêu cầu khả năng chịu tải cực nặng và độ bền cao:

• Máy gia công CNC công nghiệp: Dùng làm đường dẫn hướng trục X, Y hành trình dài chịu lực cắt và tải trọng động lớn từ spindle.
• Cánh tay robot công nghiệp: Làm trục dẫn hướng chính cho cơ cấu robot gắp nhả hàng hóa khổ lớn hoặc cụm máy gia công.
• Thiết bị robot tịnh tiến: Ứng dụng trong các cụm trục chịu tải nâng bẻ lớn hoặc lực vặn xắn mạnh.
• Máy cắt Laser / Plasma: Cần khung dẫn hướng phảng, ổn định tuyệt đối và mượt mà khi di chuyển nhanh trên hành trình lớn.

5. Dịch Vụ Cung Cấp Thanh Trượt Vuông HGR Tại Trường Phương Việt Nam

Đội ngũ kỹ thuật tại Trường Phương Việt Nam hỗ trợ giải pháp đồng bộ cho hệ thống truyền động cơ khí chính xác:

• Cắt lẻ chiều dài theo yêu cầu: Cắt thanh trượt vuông HGR chính xác đến mm theo bản vẽ thiết kế, đảm bảo đầu cắt nhẵn mịn, vát mép phẳng.
• Tư vấn kỹ thuật chuyên sâu: Tư vấn kích thước (HGR15 - HGR45), đối chiếu bản vẽ CAD và chọn đúng mã con trượt CA hoặc CC phù hợp với kết cấu máy.
• Sẵn hàng toàn quốc: Đầy đủ quy cách ray trượt HGR và trọn bộ con trượt HGH CA, HGW CC tại kho, giao hàng nhanh chóng.

Quý khách hàng cần tư vấn kỹ thuật hoặc nhận báo giá thanh trượt vuông HGR, vui lòng liên hệ trực tiếp để được hỗ trợ ngay!
