Trong các dây chuyền sản xuất tự động hóa, hệ thống băng tải đóng vai trò là “mạch máu” vận chuyển nguyên vật liệu xuyên suốt giữa các công đoạn. Để hệ thống này vận hành mượt màng, không thể thiếu bộ truyền nhông xích băng tải – linh kiện quyết định trực tiếp đến hiệu suất kéo và độ bền của toàn bộ máy móc. Trường Phương Việt Nam cung cấp giải pháp gia công và cung ứng nhông xích băng tải chất lượng cao, số lượng tồn kho lớn, đáp ứng trọn gói nhu cầu của các nhà máy công nghiệp hiện đại.
1. Nhông xích băng tải là gì?

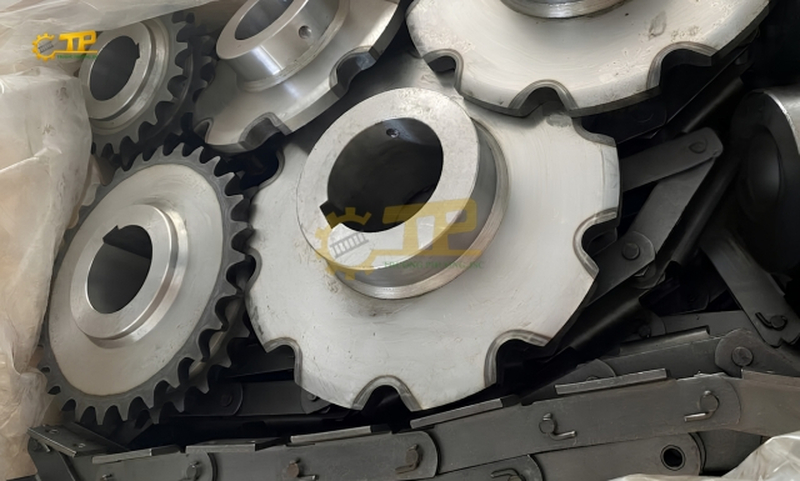

Nhông xích băng tải (hay đĩa xích băng tải) là một loại bánh răng chuyên dụng được thiết kế đặc biệt với biên dạng răng chuẩn xác để ăn khớp khít khao với các mắt xích tải. Đây được ví như “trái tim” của hệ thống dẫn động băng chuyền, đóng vai trò trung tâm trong việc tiếp nhận mô-men xoắn từ động cơ và chuyển hóa thành lực kéo tịnh tiến mạnh mẽ giúp băng tải di chuyển đều đặn.
Đặc điểm nổi bật của linh kiện này là khả năng chịu tải trọng tĩnh và động cực tốt, vận hành ổn định trong môi trường làm việc liên tục 24/7 hoặc dưới các tác động khắc nghiệt như bụi bặm và nhiệt độ cao. Tuy có cấu tạo cơ bản, nhưng nhông xích băng tải đòi hỏi độ chính xác hình học tuyệt đối trong quá trình gia công CNC để đảm bảo tính đồng bộ, triệt tiêu hiện tượng trượt và nhảy xích, từ đó bảo vệ an toàn cho toàn bộ dây chuyền sản xuất.
2. So sánh nhông xích băng tải và nhông xích tiêu chuẩn
Việc hiểu rõ sự khác biệt giữa nhông xích băng tải và các dòng nhông xích tiêu chuẩn giúp kỹ thuật viên lựa chọn đúng linh kiện, tối ưu hóa công suất và tránh lãng phí chi phí đầu tư. Dưới đây là bảng đối chiếu chi tiết dựa trên các tiêu chí kỹ thuật cốt lõi:
| Tiêu chí so sánh | Nhông xích tiêu chuẩn | Nhông xích băng tải |
| Bước răng & Bước xích |
Bước ngắn tiêu chuẩn (Single Pitch). |
Bước lớn hoặc Bước đôi (Double Pitch) là chủ đạo. Ví dụ: C2040, C2050, C2060, C2080… Răng thưa hơn. |
| Biên dạng & Độ dày răng | Theo tiêu chuẩn ANSI, ISO. Răng mảnh hơn để tối ưu cho việc chạy tốc độ cao, giảm ma sát | Phần răng được thiết kế dày dặn, biên dạng răng được vát hoặc nới rộng để dễ thoát bụi bẩn, vụn nguyên liệu và chịu lực kéo ghì tốt |
| Khoảng cách trục | Ngắn đến trung bình (nếu quá dài xích sẽ bị võng và văng khi chạy tốc độ cao). | Ưu việt khi truyền lực ở khoảng cách xa mà vẫn đảm bảo sự ổn định. |

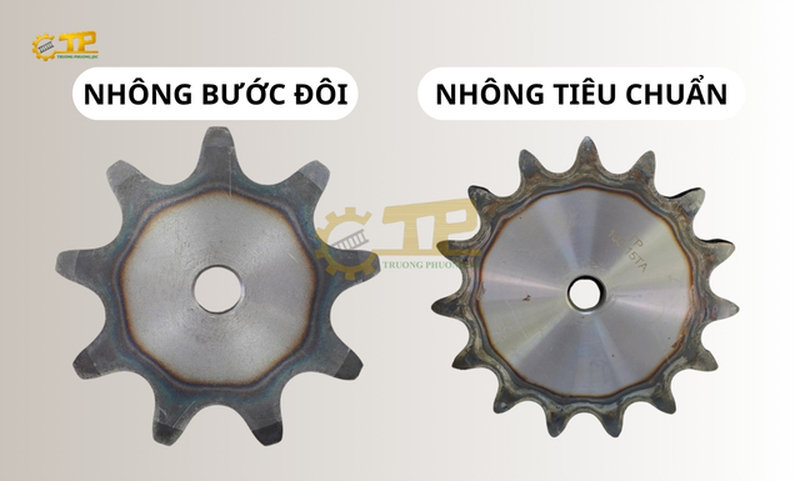

Hình ảnh dưới đây sẽ giúp kỹ thuật viên dễ dàng nhận biết sự khác biệt về cấu tạo và ứng dụng thực tế giữa nhông xích băng tải và nhông xích tiêu chuẩn.
3. Cấu tạo của nhông xích băng tải

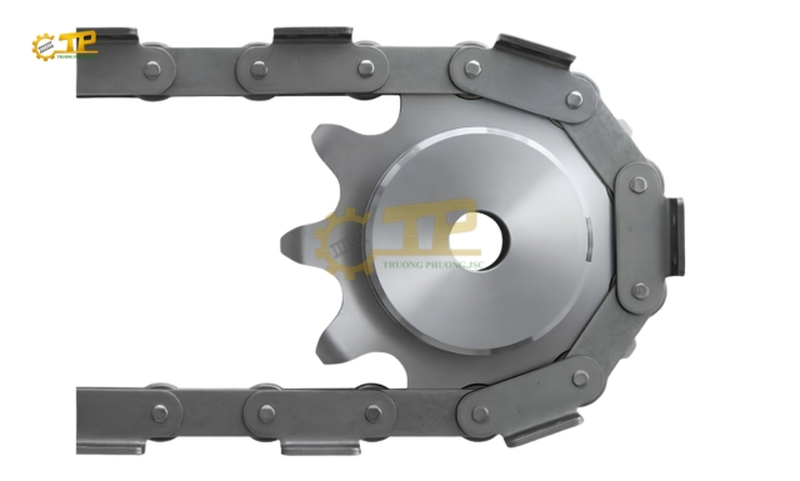

Một bộ nhông xích băng tải hoàn chỉnh tại Trường Phương được cấu thành từ các bộ phận cốt lõi sau:
- Thân nhông (đĩa): Là phần mâm chính chịu lực gá đặt. Bộ phận này yêu cầu độ cứng và độ bền cao để duy trì độ đồng tâm khi quay. Thân nhông có thể thiết kế dạng đĩa phẳng (loại A) hoặc có gù (loại B, C) tùy theo kết cấu trục máy.
- Răng nhông: Đây là bộ phận quan trọng nhất, trực tiếp tiếp xúc và ma sát với dây xích. Các răng được gia công với biên dạng răng được vát hoặc nới rộng . Để gia tăng tuổi thọ, phần răng thường được nhiệt luyện tôi cao tần đạt độ cứng từ 38-42 HRC.
- Lỗ trục: Nằm ở vị trí trung tâm, dùng để lắp nhông cố định vào trục động cơ hoặc trục truyền động. Lỗ này thường được gia công rãnh then và vít trí để chống trượt xoay, đảm bảo an toàn tuyệt đối khi vận hành tải nặng.
4. Phân loại nhông xích băng tải

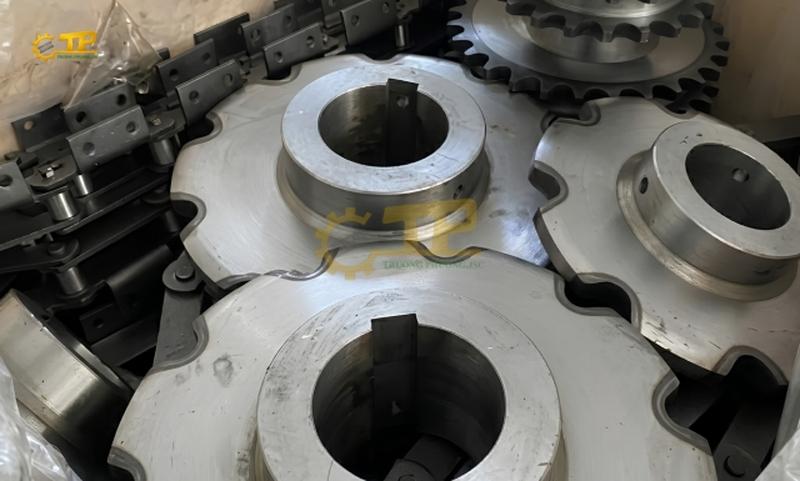

Hệ thống nhông xích băng tải rất đa dạng, thường được phân loại theo 2 nhóm cấu trúc chính để người thiết kế dễ dàng lựa chọn tùy theo tải trọng:
4.1. Nhông xích băng tải bước đôi

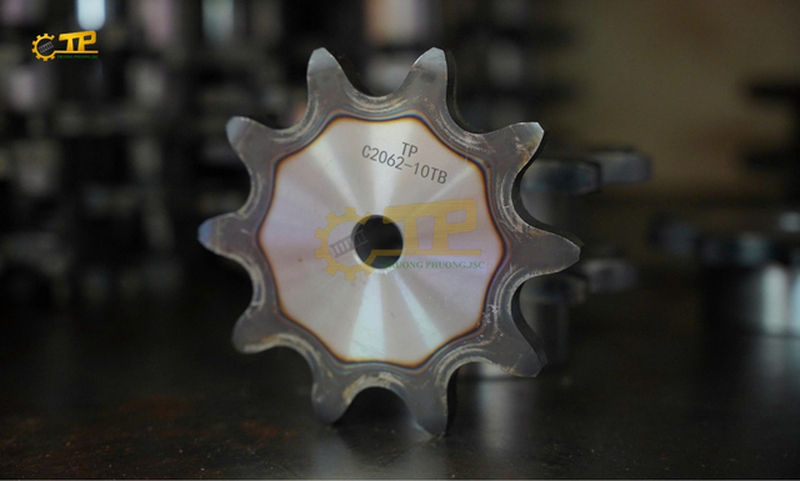

Nhông xích băng tải bước đôi (Double Pitch Conveyor Sprocket) là dòng đĩa xích được thiết kế riêng để ăn khớp với các loại xích bước đôi tiêu chuẩn, ví dụ: C2040, C2050, C2060, C2080, C2100, C2120…
Về mặt cấu trúc, dòng nhông này có khoảng cách giữa hai đỉnh răng (bước răng) dài gấp đôi so với nhông xích truyền động tiêu chuẩn có cùng kích thước con lăn. Đây là chủng loại đĩa xích chiếm tỷ trọng lớn nhất trong các hệ thống băng tải công nghiệp hiện nay.
4.2. Nhông xích băng tải bước lớn
Nhông băng tải bước lớn (Large Pitch Conveyor Sprocket) là loại đĩa xích chuyên dụng có khoảng cách giữa các tâm răng (bước răng) lớn, thông thường từ 100mm trở lên. Nhông ăn khớp với các dòng xích tải bước dài.: P100, P125, P150, P200,…
Khác với các dòng nhông xích truyền động tiêu chuẩn có thể sản xuất hàng loạt (hàng stock), nhông xích băng tải bước lớn hầu như bắt buộc phải gia công đơn lẻ theo thiết kế riêng biệt của từng hệ thống máy.
5. Ứng dụng thực tế của nhông xích băng tải

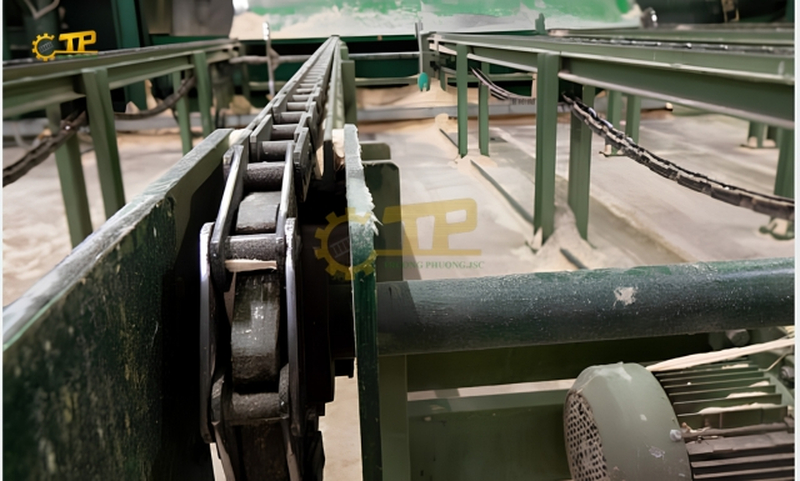

Nhờ sự bền bỉ và tính chính xác, nhông xích băng tải hiện diện trong hầu hết các lĩnh vực sản xuất:
- Công nghiệp nặng & Khai khoáng: Truyền động cho các băng tải vận chuyển vật liệu khối lượng lớn như than đá, quặng, cát và xi măng.
- Sản xuất và lắp ráp: Vận hành băng chuyền trong ngành cơ khí ô tô, xe máy, di chuyển phôi giữa các công đoạn sơn hoặc lắp ráp phụ tùng.
- Ngành thực phẩm & Tiêu dùng: Sử dụng trong dây chuyền đóng gói tự động, sản xuất nước giải khát, nông sản và thức ăn chăn nuôi.
- Kho vận & Xây dựng: Hệ thống phân phối hàng hóa tự động tại nhà kho, di chuyển rác thải công nghiệp hoặc các hệ thống nâng hạ trong công trình.
6. Vì sao cần chọn nhông xích băng tải tại Trường Phương?
Trong bối cảnh công nghiệp hóa hiện đại, việc lựa chọn một đối tác cung ứng nhông xích băng tải không chỉ dừng lại ở việc mua bán sản phẩm mà còn là sự tin tưởng vào năng lực kỹ thuật và dịch vụ hậu mãi chuyên nghiệp. Trường Phương Việt Nam tự hào là đơn vị hội tụ đầy đủ các tiêu chuẩn khắt khe nhất để đồng hành cùng sự phát triển bền vững của doanh nghiệp.
- Uy tín và Chuyên nghiệp hàng đầu: Với tôn chỉ lấy chất lượng làm gốc, Trường Phương cam kết mang đến những linh kiện đạt chuẩn ANSI/ISO quốc tế. Là đơn vị trực tiếp sản xuất và phân phối lớn, mọi linh kiện đều được kiểm soát nghiêm ngặt từ khâu đầu vào, giúp loại bỏ hoàn toàn các rủi ro kỹ thuật.

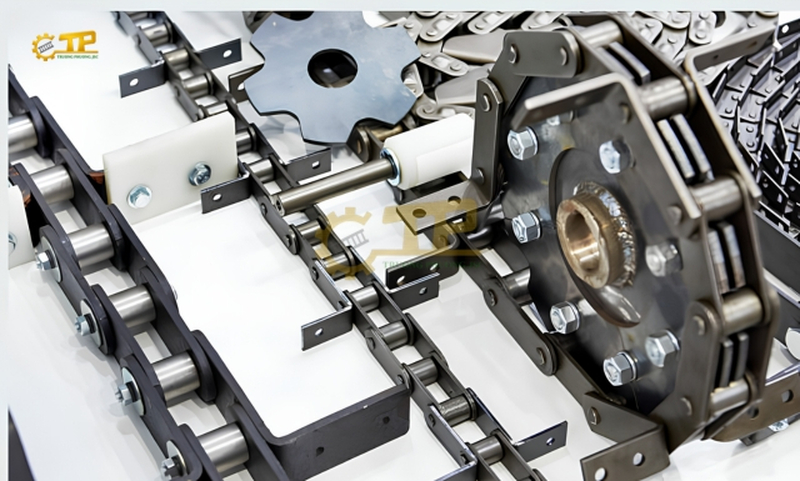

- Làm chủ công nghệ gia công CNC tối tân: Điểm khác biệt lớn nhất của Trường Phương chính là sở hữu hệ thống nhà xưởng hiện đại tại KCN Cầu Gáo với dàn máy phay CNC, tiện CNC và máy lăn răng đa trục đời mới. Điều này cho phép đơn vị thực hiện trọn gói các nguyên công phức tạp như phay rãnh then, taro vít trí và tôi cao tần phần răng với dung sai chỉ 0.01mm.
- Báo giá gốc tại xưởng – Tối ưu chi phí: Do trực tiếp nhập khẩu vật liệu và làm chủ 100% quy trình sản xuất, Trường Phương mang lại mức giá cạnh tranh nhất thị trường. Việc loại bỏ các khâu trung gian giúp doanh nghiệp tiết kiệm đáng kể ngân sách vật tư mà vẫn sở hữu sản phẩm chất lượng cao nhất.
- Nguồn hàng sẵn kho và Tiến độ thần tốc: Luôn duy trì trữ lượng tồn kho hàng nghìn mã nhông xích tiêu chuẩn (40, 50, 60, 80…). Khả năng tiếp nhận đơn nhạy bén cho phép bàn giao sản phẩm sẵn kho ngay trong ngày và các đơn hàng gia công theo yêu cầu chỉ từ 1 – 7 ngày trên toàn quốc.
- Đội ngũ kỹ sư hỗ trợ chuyên sâu: Trường Phương không chỉ bán linh kiện mà còn cung cấp giải pháp. Đội ngũ kỹ thuật giàu kinh nghiệm luôn sẵn sàng tư vấn miễn phí cách tính tải trọng, chọn vật liệu và hướng dẫn lắp đặt bôi trơn đúng quy chuẩn để hệ thống đạt hiệu năng tối đa.
Nhông xích băng tải là linh kiện đóng vai trò quyết định đến sự ổn định và hiệu suất kéo của mọi hệ thống vận tải công nghiệp. Việc lựa chọn đúng vật liệu (thép, inox) và tiêu chuẩn gia công CNC chính xác không chỉ giúp tăng tuổi thọ máy móc mà còn tối ưu hóa chi phí vận hành cho doanh nghiệp. Trường Phương Việt Nam, với năng lực sản xuất trực tiếp và tổng kho quy mô tại Hà Nội, tự hào là đối tác cung cấp nhông xích đạt chuẩn ANSI/ISO và nhận gia công theo mọi bản vẽ kỹ thuật của khách hàng
