Một bộ truyền nhông xích chỉ hoạt động hoàn hảo khi các thông số về bước răng, tiêu chuẩn sản xuất và kết cấu gù tương thích hoàn toàn với dây xích và trục máy. Bài viết dưới đây Trường Phương sẽ cung cấp cái nhìn chi tiết về các dòng nhông xích phổ biến hiện nay và kinh nghiệm lựa chọn linh kiện phù hợp.
1. Nhông Sên Là Gì?
Nhông sên (nhông xích) là bộ phận dạng bánh răng được thiết kế chuyên biệt để truyền chuyển động thông qua chuỗi xích (sên). Khi động cơ quay, nhông sẽ ăn khớp với mắt xích, giúp chuyển đổi năng lượng quay thành chuyển động tuyến tính hoặc quay đồng bộ. Nhông sên được ứng dụng rộng rãi trong: Xe đạp, xe máy, xe tải nhỏ
- Máy móc công nghiệp, máy cán tôn, băng tải
- Dây chuyền sản xuất tự động
Việc chọn đúng loại nhông giúp tăng hiệu suất, độ bền, giảm mài mòn và đảm bảo an toàn truyền động. Nếu chọn sai, hệ thống có thể nhanh chóng bị mòn răng, lệch trục hoặc đứt xích.
2. Phân loại nhông xích theo tiêu chuẩn sản xuất
Đây là nhóm phân loại quan trọng nhất trong kỹ thuật cơ khí, trực tiếp quyết định khả năng lắp ghép và tính lắp lẫn của linh kiện trong hệ thống. Việc nhầm lẫn giữa các tiêu chuẩn sẽ dẫn đến tình trạng xích không ăn khớp với răng, gây hỏng hóc bộ truyền động.
2.1. Nhông xích tiêu chuẩn ANSI

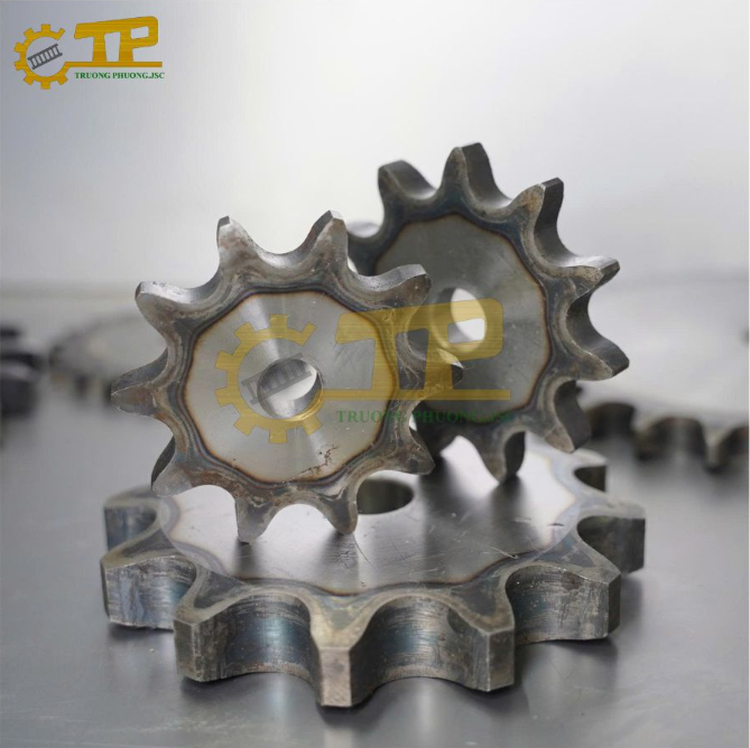

Nhông xích tiêu chuẩn ANSI (American National Standards Institute) được sản xuất dựa trên hệ quy chiếu của Mỹ và là dòng sản phẩm phổ biến nhất tại thị trường Việt Nam hiện nay. Các mã sản phẩm thường gặp bao gồm từ mã nhỏ như 25, 35, 40, 50, 60, 80, 100, 120, 140, 160, 180, 200 và 240.
Trong đó, mã 25 – 50 thường dùng cho tải nhẹ, 50 – 80 phù hợp tải trung bình, còn các mã từ 100 – 240 thích hợp cho tải nặng. Việc lựa chọn mã nhông xích cần dựa vào tải trọng thực tế, điều kiện làm việc và hệ số an toàn để đảm bảo vận hành hiệu quả và bền bỉ.
Loại nhông này chủ yếu được chế tạo từ thép carbon C45, thép hợp kim hoặc inox 304 với đặc trưng là phần răng luôn được nhiệt luyện tôi cao tần để đạt độ cứng tối ưu. Nhông ANSI có bước xích được tính theo đơn vị inch, giúp truyền động ổn định và chịu va đập tốt. Nhông xích tiêu chuẩn ANSI thường được sử dụng trong các hệ thống phổ thông như nhà máy thực phẩm, dược phẩm hoặc robot công nghiệp nhờ tính linh hoạt và dễ thay thế linh kiện.
2.2. Nhông xích tiêu chuẩn ISO (BS)

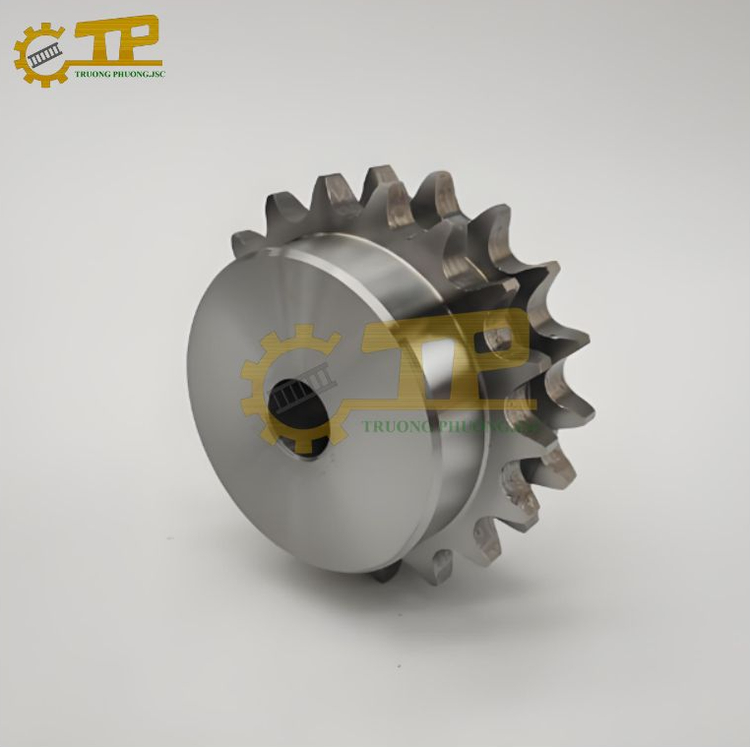

Nhông xích tiêu chuẩn ISO, hay còn được biết đến rộng rãi với tên gọi hệ BS (British Standard), là dòng sản phẩm được chế tác theo tiêu chuẩn Châu Âu và Quốc tế với các mã hiệu đặc trưng như 06B, 08B, 12B cho đến 32B. Điểm mạnh của dòng nhông này là độ chính xác hình học cực cao và khả năng tương thích hoàn hảo với các loại xích chuẩn ISO toàn cầu.
Do sử dụng vật liệu thép C45 hoặc inox 304, nhông hệ ISO cho phép hệ thống vận hành bền bỉ ở tốc độ quay lớn và chịu tải trọng truyền tải nặng mà không phát sinh tiếng ồn quá mức. Loại nhông này là lựa chọn bắt buộc cho các dây chuyền máy móc nhập khẩu từ Châu Âu hoặc các hệ thống tự động hóa chính xác yêu cầu tính đồng bộ nghiêm ngặt theo tiêu chuẩn quốc tế.

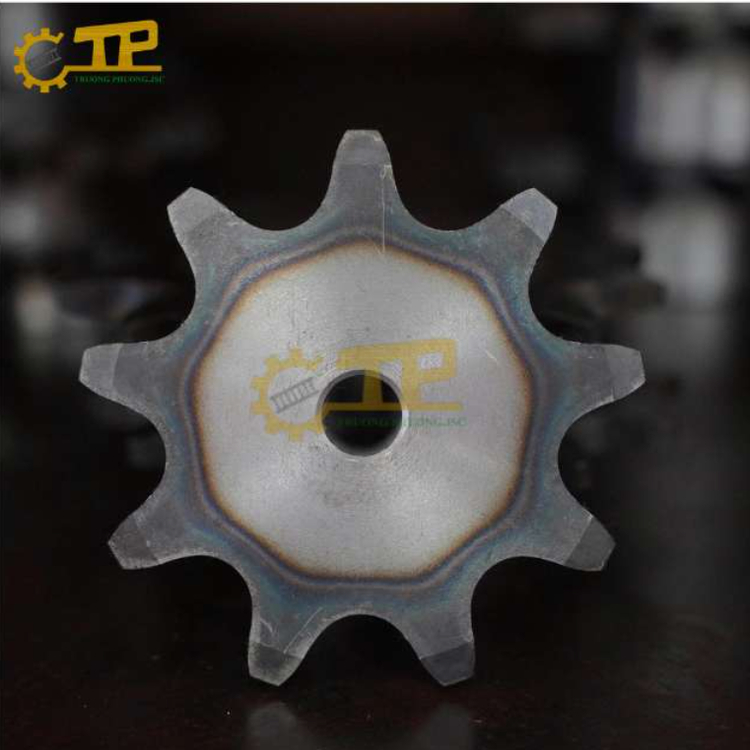

2.3. Nhông xích bước đôi (Double Pitch)
Nhông xích bước đôi là giải pháp kỹ thuật đặc thù được thiết kế để vận hành phối hợp với loại xích con lăn bước đôi, nơi mà khoảng cách giữa các răng lớn gấp đôi so với các dòng tiêu chuẩn thông thường. Các mã hàng phổ biến trong nhóm này bao gồm C2040, C2050, C2060 cho đến C2082.
Mặc dù có số lượng răng hữu dụng ít hơn trên cùng một đường kính vòng chia, nhông bước đôi lại giúp doanh nghiệp tiết kiệm đáng kể chi phí đầu tư vật tư và giảm trọng lượng tổng thể cho hệ thống truyền động. Dòng sản phẩm này cực kỳ phù hợp cho các hệ thống băng tải logistics, kho bãi hoặc máy móc nông nghiệp có hành trình dài, tải trọng làm việc ở mức nhẹ đến trung bình và không yêu cầu lực kéo quá lớn ngay tức thì.
Lưu ý: Tuyệt đối không thể dùng nhông ANSI thay cho ISO và ngược lại. Mặc dù nhìn bên ngoài có vẻ giống nhau nhưng thông số bước răng và cấu tạo con lăn xích hoàn toàn khác biệt, nếu lắp nhầm sẽ gây nhảy xích hoặc vỡ răng nhông ngay khi vận hành.
3. Phân loại theo số dãy răng
Số dãy răng của nhông xích tỷ lệ thuận với khả năng chịu tải và mô-men xoắn của bộ truyền động, cho phép máy móc vận hành dưới các mức cường độ khác nhau.
3.1. Nhông đơn 1 dãy (Simplex)

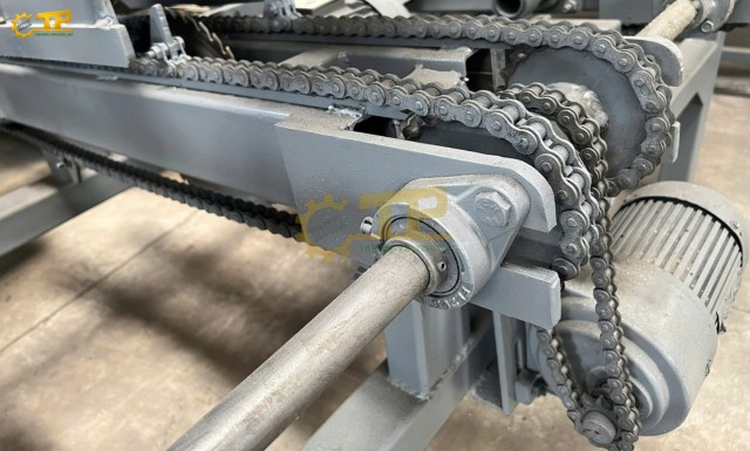

Đây là loại nhông cơ bản và được sử dụng rộng rãi nhất với thiết kế một dãy răng hình lưỡi cưa duy nhất để ăn khớp với dây xích đơn. Nhông đơn thường xuất hiện trong các hệ thống máy móc cơ bản, các băng chuyền đóng gói nhỏ hoặc các cơ cấu truyền động phụ trợ có tải trọng nhẹ. Ưu điểm của loại nhông này là kết cấu đơn giản, dễ lắp đặt, bảo trì và có chi phí đầu tư thấp nhất trong các loại nhông nhiều dãy.

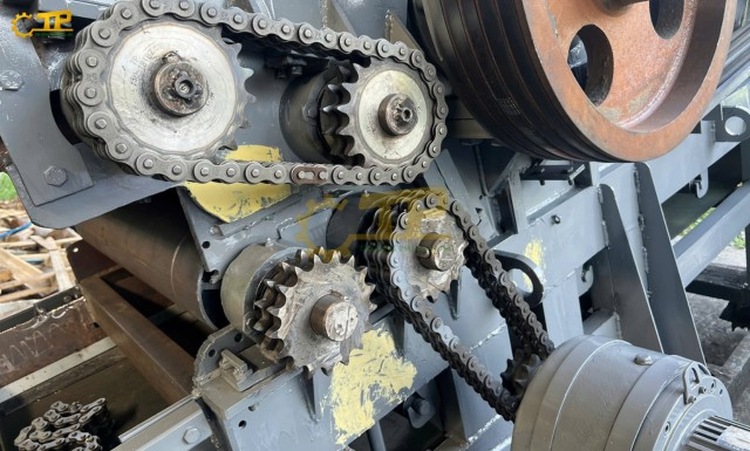

3.2. Nhông đôi 2 dãy (Duplex)
Nhông đôi được thiết kế với hai dãy răng song song trên cùng một thân nhông, cho phép làm việc đồng thời với dây xích kép. Loại nhông này cung cấp khả năng truyền tải mô-men xoắn lớn hơn đáng kể so với nhông đơn bằng cách phân bổ lực kéo đều lên cả hai dãy xích. Nhông đôi thường được ứng dụng trong các dây chuyền sản xuất công nghiệp hạng trung, máy chế biến nông nghiệp tải nặng hoặc các vị trí truyền động chính yêu cầu sự chắc chắn và bền bỉ cao hơn.

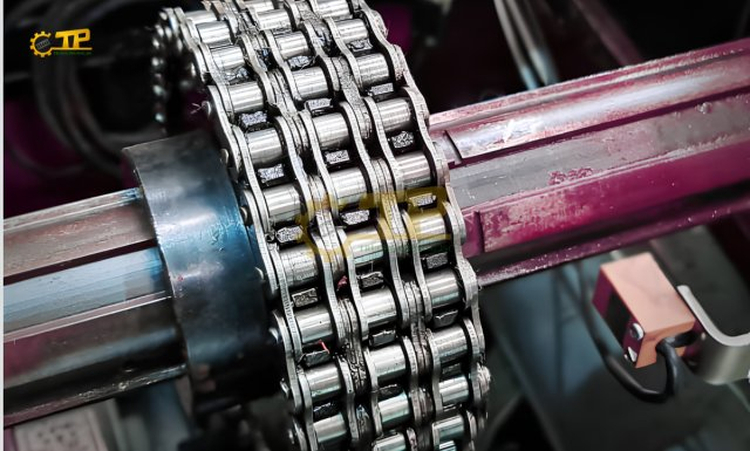

3.3. Nhông 3 dãy (Triplex)
Nhông 3 dãy là giải pháp truyền động mạnh mẽ nhất với ba dãy răng song song được gia công liền khối, cho phép hệ thống chịu được những mức tải trọng cực đại. Kết cấu của nhông 3 dãy cực kỳ vững chắc, giúp triệt tiêu hiện tượng vặn trục và đảm bảo độ ổn định tối đa dưới tác động của tải trọng sốc. Đây là linh kiện không thể thiếu trong các ngành công nghiệp nặng như khai thác khoáng sản (máy nghiền đá), luyện kim hoặc các hệ thống vận thang công nghiệp đòi hỏi độ an toàn và sức kéo vượt trội.
4. Phân loại theo kết cấu gù (Hub)
Kết cấu cùi trục hay còn gọi là gù (hub) đóng vai trò quyết định đến phương thức cố định nhông vào trục máy và khả năng chịu lực tì của linh kiện.

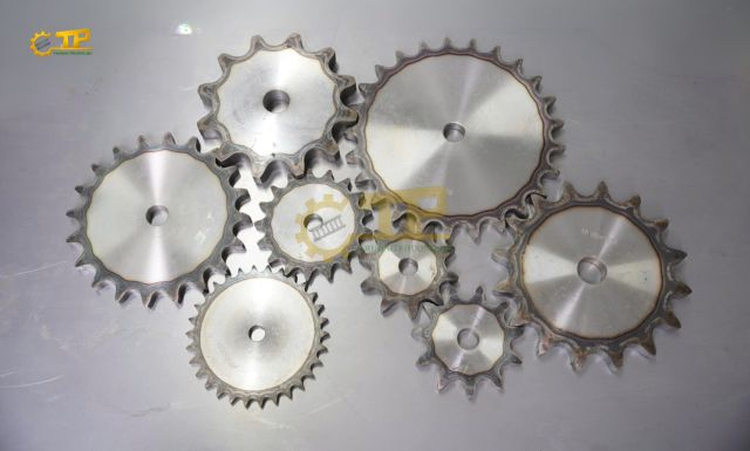

4.1. Nhông loại A (Đĩa phẳng)
Nhông loại A có thiết kế đơn giản nhất với hình dạng đĩa phẳng hoàn toàn và không tích hợp phần gù nhô ra ở tâm. Do đặc thù tiết diện mỏng, loại nhông này là giải pháp tối ưu cho những vị trí lắp đặt có không gian bề ngang cực kỳ hạn chế hoặc các ứng dụng yêu cầu hàn trực tiếp đĩa nhông vào các chi tiết máy đặc thù. Ngoài ra, nhông loại A còn thường được sử dụng để lắp ghép qua các mặt bích trung gian trong các cơ cấu máy có thiết kế riêng biệt.

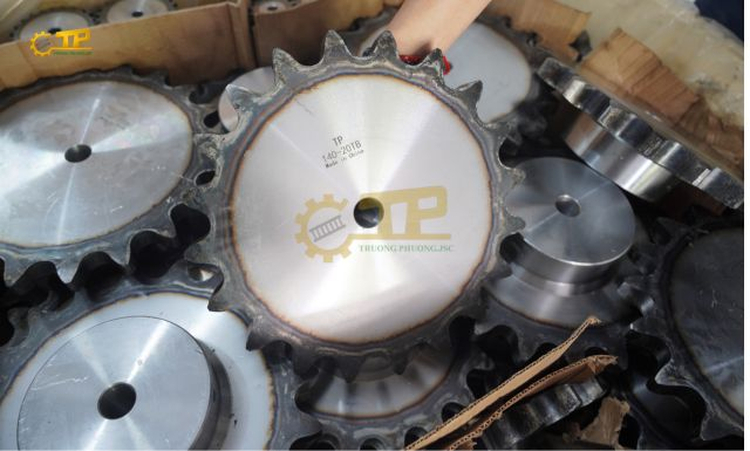

4.2. Nhông loại B (Gù 1 bên)
Nhông loại B là kiểu kết cấu phổ biến nhất hiện nay với phần cùi trục (gù) nhô ra ở một bên của đĩa nhông. Thiết kế này tạo ra một khoảng không gian đủ dày để gia công lỗ trục, rãnh then và lỗ taro vít trí một cách chắc chắn, giúp nhông ôm chặt vào trục quay mà không bị rơ lắc. Nhông loại B mang lại sự cân bằng hoàn hảo giữa khả năng chịu tải trọng xoắn và tính linh hoạt trong lắp ráp, phù hợp cho đại đa số các loại máy móc công nghiệp từ nhẹ đến trung bình.

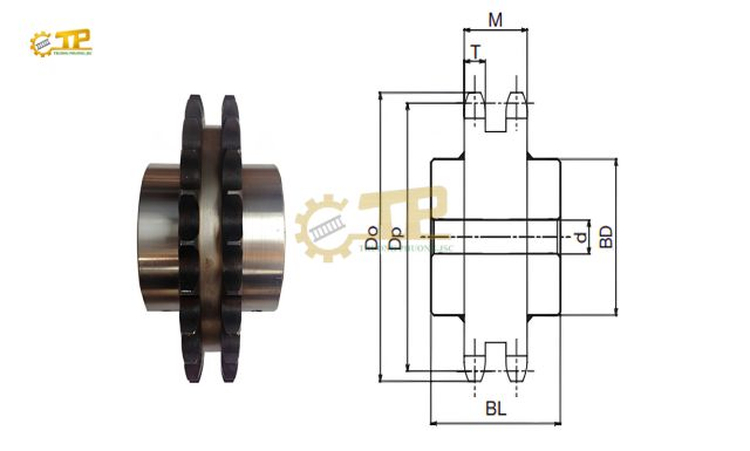

4.3. Nhông loại C (Gù 2 bên)
Nhông loại C được thiết kế với phần gù lồi ra ở cả hai bên mặt của đĩa xích, tạo nên một kết cấu đối xứng và vô cùng vững chãi. Độ dày tổng thể của nhông loại C giúp phân bổ ứng lực đều lên trục quay, từ đó chịu được tải trọng rất cao và duy trì độ cân tâm tuyệt đối ngay cả khi vận hành ở tốc độ lớn. Đây là lựa chọn hàng đầu cho các ứng dụng tải trọng siêu nặng trong ngành công nghiệp nặng, nơi sự chắc chắn và ổn định trên trục là yêu cầu tiên quyết để bảo vệ động cơ.

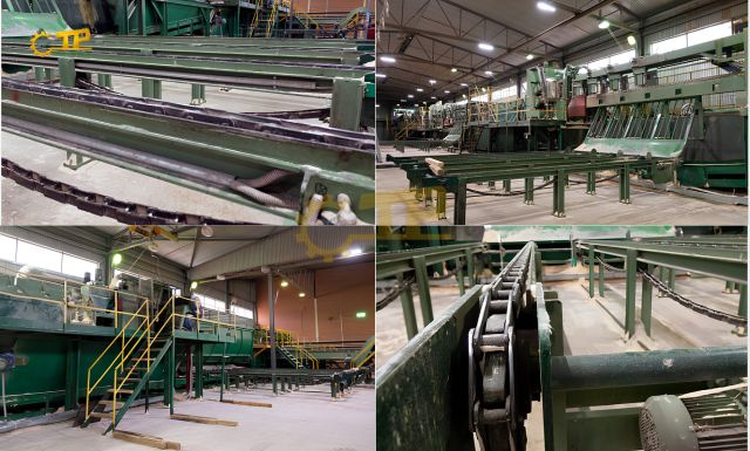

5. Nên chọn loại nhông xích nào cho hệ thống?
Việc lựa chọn đúng loại nhông xích không chỉ giúp máy bền hơn mà còn tiết kiệm đáng kể chi phí bảo trì và thay thế linh kiện sau này. Trường Phương đưa ra một số gợi ý cụ thể dựa trên kinh nghiệm thực tế:
- Dựa trên tiêu chuẩn máy: Nếu là máy móc sản xuất trong nước hoặc máy công nghiệp thông dụng, ưu tiên chọn nhông ANSI vì tính phổ biến và linh kiện sẵn có. Ngược lại, nếu máy nhập khẩu từ Châu Âu hoặc các hệ thống tự động hóa chính xác của nước ngoài, bắt buộc phải đo đạc kỹ bước răng để chọn nhông ISO nhằm tránh nhảy xích.
- Dựa trên tải trọng và cường độ: Với tải nhẹ và hành trình dài (như băng tải logistics), chọn nhông bước đôi để giảm chi phí. Với tải trung bình, nhông đơn là đủ đáp ứng. Tuy nhiên, nếu máy thường xuyên chịu tải nặng hoặc tải trọng sốc (như máy nghiền, máy tời), nên nâng cấp lên nhông đôi hoặc nhông 3 dãy để đảm bảo an toàn cho bộ truyền động.
- Dựa trên không gian gá đặt: Khi diện tích trục hẹp, nhông loại A là giải pháp cứu cánh. Nếu cần độ ổn định thông thường, nhông loại B là lựa chọn tiêu chuẩn. Đối với các trục máy lớn chịu tải rung động mạnh, bắt buộc dùng nhông loại C để tận dụng độ dày của gù trong việc gia công then và vít trí định vị chắc chắn.

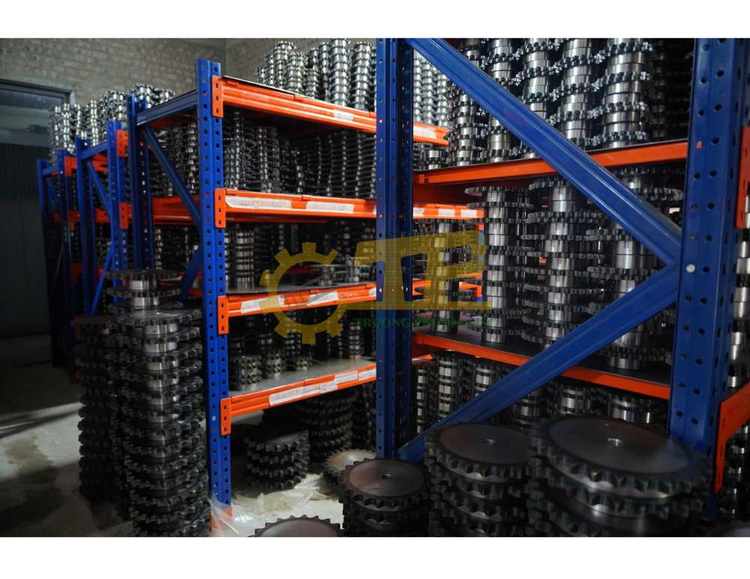

6. Trường Phương – Đơn vị cung cấp đa dạng các loại nhông xích chất lượng cao
Công ty Cổ phần Trường Phương Việt Nam là đối tác chiến lược hàng đầu chuyên cung cấp các giải pháp nhông xích công nghiệp cho các nhà máy và xưởng cơ khí trên toàn quốc. Những điểm mạnh vượt trội giúp Trường Phương khẳng định vị thế trong ngành truyền động:
- Sản phẩm đa dạng và sẵn kho: Cung cấp đầy đủ các dòng nhông xích tiêu chuẩn ANSI, ISO, nhông bước đôi với mọi kết cấu gù A, B, C từ 1 dãy đến 3 dãy, sẵn sàng đáp ứng nhu cầu thay thế khẩn cấp.
- Làm chủ công nghệ gia công CNC: Với hệ thống máy móc tối tân gồm 8 máy phay CNC, 7 máy tiện CNC và 6 máy phay răng chuyên dụng, Trường Phương nhận gia công lỗ trục, rãnh then và taro theo yêu cầu riêng biệt, đảm bảo độ chính xác tuyệt đối.
- Chất lượng thép và nhiệt luyện ưu việt: Nhông xích được chế tạo từ thép hợp kim hoặc inox chất lượng cao, trải qua quy trình tôi cao tần phần răng đạt độ cứng 40 – 55 HRC, mang lại khả năng chống mài mòn vượt trội.
- Giá gốc tại xưởng và giao hàng nhanh: Là đơn vị nhập khẩu và sản xuất trực tiếp, Trường Phương cam kết mức giá cạnh tranh nhất thị trường và thời gian bàn giao chỉ từ 1 – 7 ngày trên toàn quốc.
- Hỗ trợ kỹ thuật chuyên sâu: Đội ngũ kỹ sư giàu kinh nghiệm sẵn sàng tư vấn, tính toán thông số kỹ thuật và hỗ trợ hậu mãi tận tâm, đảm bảo quyền lợi tối đa cho khách hàng.
Nhông xích công nghiệp là yếu tố sống còn quyết định đến hiệu suất toàn hệ thống. Việc am hiểu các loại nhông xích giúp doanh nghiệp đưa ra quyết định đầu tư đúng đắn. Với kho hàng quy mô và năng lực gia công chuyên sâu, Trường Phương Việt Nam tự tin là người đồng hành đáng tin cậy cho mọi hệ thống truyền động của bạn. Liên hệ ngay với Trường Phương để được kỹ sư hỗ trợ nhanh nhất!
|
