Gối đỡ vít me BK-BF

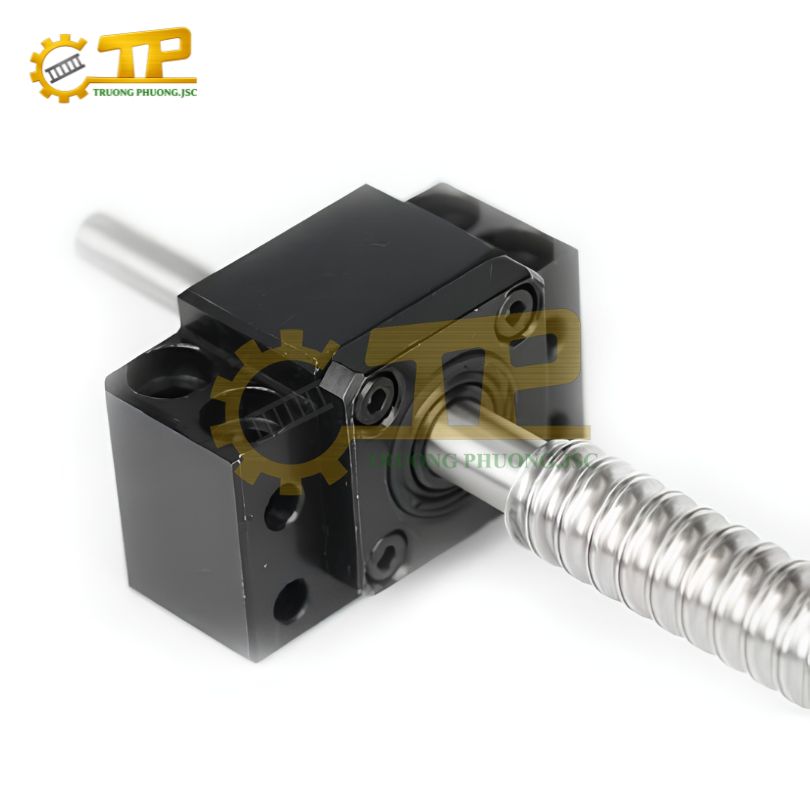

Bộ gối đỡ trục vít me BK-BF là cụm chi tiết cơ khí chuyên dụng dùng để định vị và giữ hai đầu trục vít me bi trong các hệ thống truyền động tuyến tính, máy CNC và thiết bị tự động hóa. Cụm gối đỡ này hỗ trợ liên kết trục vít me với động cơ (thông qua khớp nối mềm), giúp chuyển hóa chuyển động quay thành chuyển động tịnh tiến ổn định.

1. Thông Số Kỹ Thuật & Các Mã Gối Đỡ BK-BF Phổ Biến

Đặc Tính Kỹ Thuật Chung:

• Chất liệu vỏ: Thép carbon gia công CNC, xử lý bề mặt nhuộm đen hỗ trợ hạn chế gỉ sét.

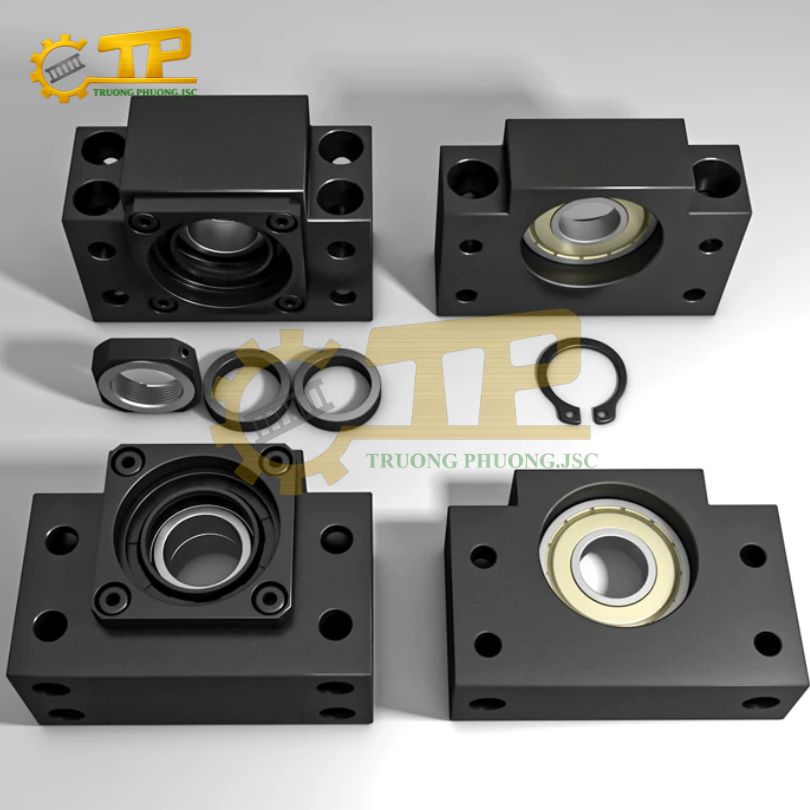

• Gối BK (Đầu cố định): Tích hợp cặp vòng bi đỡ chặn (Angular Contact Bearings) chịu tải trọng hướng trục theo hai chiều và đai ốc hãm (Locknut) độ chính xác cao.
• Gối BF (Đầu tự do): Tích hợp vòng bi cầu sâu (Deep Groove Ball Bearing) kèm phe gài (Snap Ring) định vị.

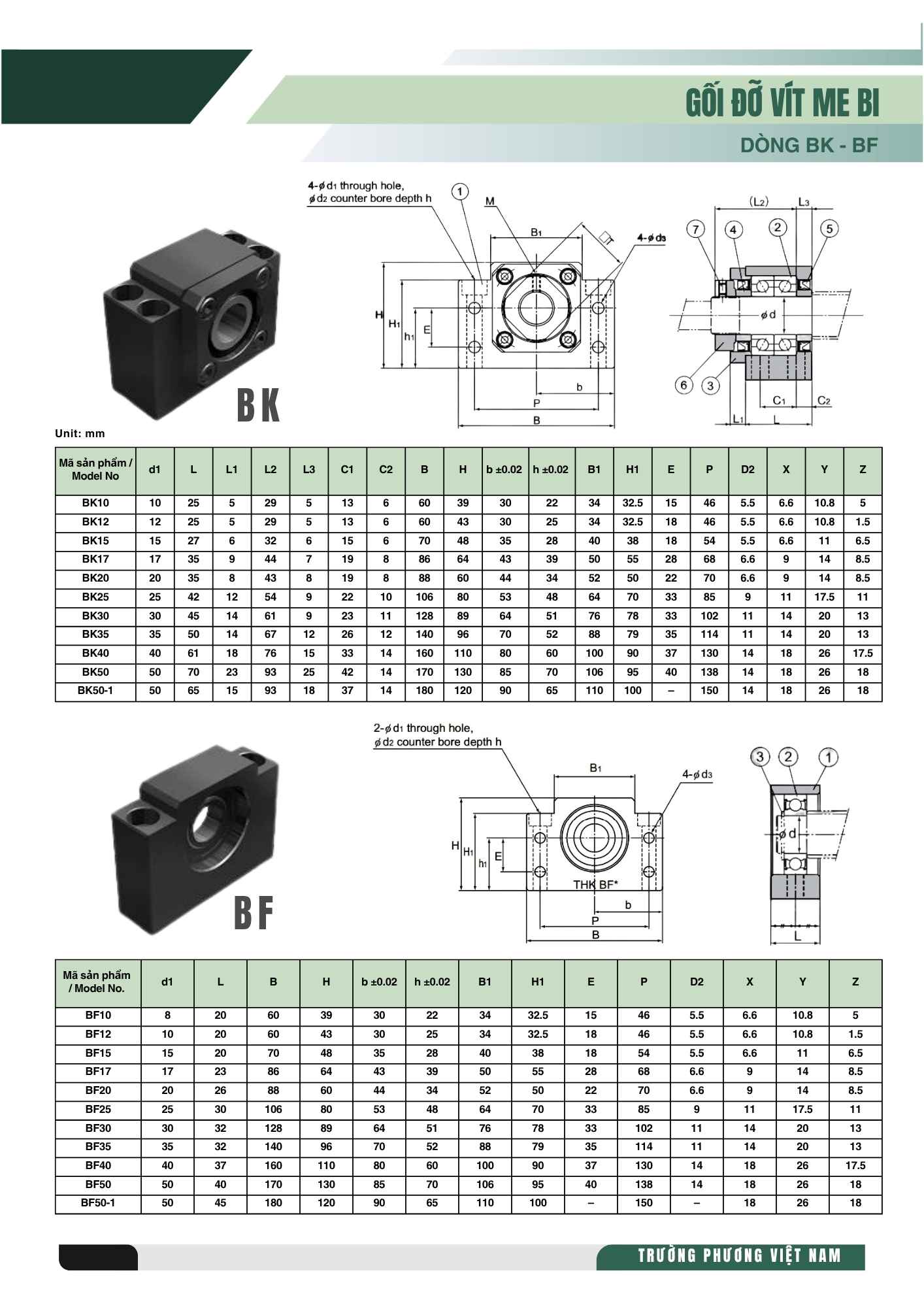

Bộ gối đỡ BK-BF được quy chuẩn hóa theo đường kính đầu trục vít me đã qua gia công. Dưới đây là bảng thông số và khả năng tương thích của các mã gối đỡ tiêu chuẩn:

2. Nguyên Lý Hoạt Động Của Cụm Gối Đỡ BK-BF

Một hệ thống truyền động vít me bi chuẩn kỹ thuật thường sử dụng sự kết hợp giữa một đầu cố định và một đầu tự do để duy trì độ ổn định cũng như giảm ảnh hưởng do giãn nở nhiệt:

• Gối đỡ BK (Fixed Side - Đầu cố định): Nhận phần lớn lực kéo và lực nén hướng trục phát sinh trong quá trình đai ốc bi di chuyển. Gối BK giữ định vị trục vít me tại một vị trí, hạn chế độ rơ dọc trục, giúp hệ thống vận hành ổn định.
• Gối đỡ BF (Supported Side - Đầu tự do): Giữ trục vít me cân bằng theo phương hướng kính, hạn chế hiện tượng võng trục hoặc rung lắc. Đầu BF cho phép trục vít me có một khoảng di chuyển nhỏ theo chiều dọc để bù trừ độ giãn nở nhiệt khi máy vận hành liên tục.

3. Quy Trình Lắp Đặt Gối Đỡ BK-BF Tham Khảo

Để giúp trục vít me vận hành trơn tru, quy trình lắp đặt chuẩn kỹ thuật thường gồm các bước sau:

• Lắp đặt gối BK: Đưa đầu trục vít me đã gia công vào gối đỡ BK. Vặn đai ốc hãm chuyên dụng và dùng cờ-lê lực siết vừa đủ độ chặt để cố định vòng bi vào vai trục.
• Lắp đặt gối BF: Đưa gối BF vào đầu trục còn lại, sau đó gắn phe gài (kẹp phanh) vào rãnh định vị để giữ vòng bi.
• Gá đặt lên khung máy: Đặt cụm vít me đã gắn gối đỡ lên mặt gá của khung máy.
• Căn chỉnh đồng tâm: Dùng đồng hồ so để kiểm tra độ song song và độ đồng tâm giữa trục vít me với thanh trượt hướng dẫn (Linear Guide).
• Siết chặt ốc cố định: Siết chặt các bu-lông cố định gối BK và BF xuống khung máy.
• Kiểm tra vận hành: Dùng tay quay nhẹ trục vít me để kiểm tra. Trục cần quay nhẹ nhàng, hạn chế hiện tượng kẹt nặng hay ma sát bất thường.

4. Lưu Ý Kỹ Thuật Khi Sử Dụng

Hạn chế sai số gia công: Siết chặt đai ốc hãm ở đầu BK là bước quan trọng giúp giảm thiểu độ rơ dọc trục (Axial Play). Nếu đai ốc bị lỏng, vít me có thể xê dịch khi đảo chiều quay, ảnh hưởng đến độ chính xác kích thước sản phẩm.

• Đảm bảo phe gài đầu BF: Phe gài nên nằm đúng trong rãnh gia công trên đầu trục BF để giảm nguy cơ vòng bi tuột khỏi vị trí.
• Điều chỉnh khoảng cách: Khoảng cách giữa gối BK và BF có thể tinh chỉnh thông qua vị trí trượt của vòng bi trong lòng gối BF.
• Bảo dưỡng định kỳ: Thường xuyên bổ sung mỡ bôi trơn vào vòng bi của gối BK và BF nhằm giảm ma sát, hạn chế tăng nhiệt và tăng độ bền cho cụm truyền động.

5. Nhà Cung Cấp Gối Đỡ Trục BK-BF Tại Trường Phương Việt Nam

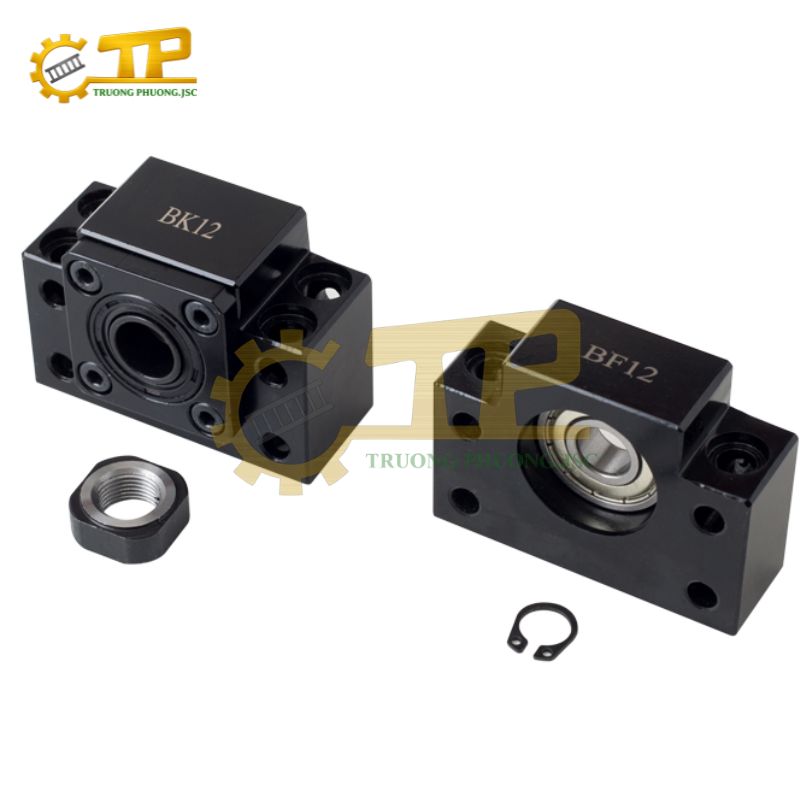

Trường Phương Việt Nam là đơn vị cung cấp các dòng linh kiện truyền động cơ khí, bao gồm các mã gối đỡ BK12-BF12, BK15-BF15, BK17-BF17, BK20-BF20, BK25-BF25.

• Sản phẩm đáp ứng các tiêu chuẩn kỹ thuật thông dụng, mức độ gia công chi tiết tốt.
• Kho hàng có sẵn nhiều kích thước tương thích với các dòng vít me bi SFU/SFE phổ biến.
• Đội ngũ kỹ thuật hỗ trợ tư vấn chọn mã và hướng dẫn phương án lắp đặt phù hợp.
