Gối Đỡ Vòng Bi Trục Đứng

Gối đỡ vòng bi trục đứng được sử dụng để đỡ và dẫn hướng trục quay theo phương thẳng đứng trong các cụm máy công nghiệp. Những dạng mặt bích như UCF, UCFL và UCFC có thể được xem xét cho cách bố trí này, với kích thước lỗ trục thông dụng từ 20 mm, 25 mm, 30 mm đến 50 mm và nhiều kích thước khác tùy dòng.

Để chọn bộ gối phù hợp, cần xác định đường kính trục, bề mặt lắp đặt, không gian lắp đặt và tải trọng. Với trục đứng, trọng lượng cụm quay và lực đẩy trong quá trình vận hành là những yếu tố ảnh hưởng trực tiếp đến phương án chịu tải dọc trục.

Đặc điểm của gối đỡ vòng bi trục đứng

Một bộ gối đỡ vòng bi thường gồm vòng bi lắp trong vỏ gối, cơ cấu cố định vòng trong lên trục và bộ phận làm kín. Vỏ liên kết với khung hoặc tấm đỡ, tạo vị trí đỡ cho trục quay.

Khi trục bố trí thẳng đứng, trọng lượng trục và các chi tiết gắn trên trục tạo lực theo phương dọc trục. Bộ truyền đai, xích hoặc phần công tác còn có thể tạo thêm lực ngang. Vì vậy, hai cụm máy có cùng đường kính trục vẫn có thể cần phương án đỡ khác nhau.

Tên gọi “gối đỡ trục đứng” mô tả hướng bố trí của trục. Khả năng sử dụng của một bộ gối phải được xác định theo mã sản phẩm, cơ cấu giữ trục và thiết kế máy.

Các loại gối đỡ trục đứng UCF, UCFL và UCFC

Gối mặt bích có bề mặt lắp đặt vuông góc với tâm trục. Với trục đứng, bộ gối có thể bố trí trên tấm đỡ nằm ngang khi kết cấu máy và hướng chịu lực phù hợp.

Loại gối	Đặc điểm kết cấu	Đặc điểm lắp đặt cần xem xét
UCF	Mặt bích vuông, bốn lỗ bắt bulông	Diện tích bề mặt lắp đặt và khoảng cách tâm lỗ
UCFL	Mặt bích ôvan, hai lỗ bắt bulông	Không gian lắp đặt bị giới hạn theo một chiều
UCFC	Mặt bích tròn, bốn lỗ bắt bulông, có gờ định tâm	Lỗ định tâm và bề mặt lắp đặt tương ứng

Bảng trên giúp phân biệt kết cấu, không dùng để xếp hạng khả năng chịu tải của các dòng gối.

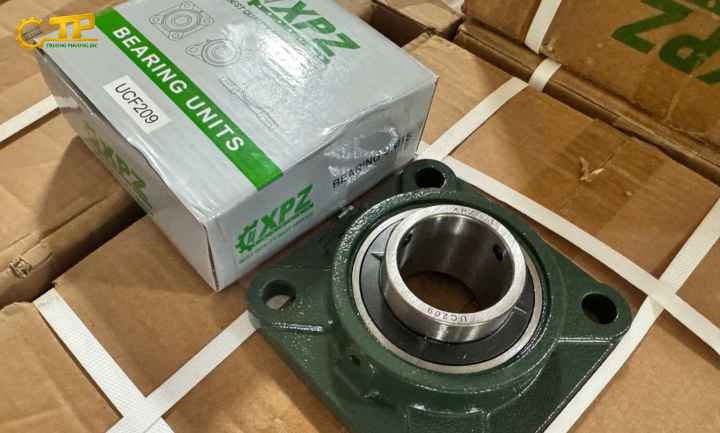

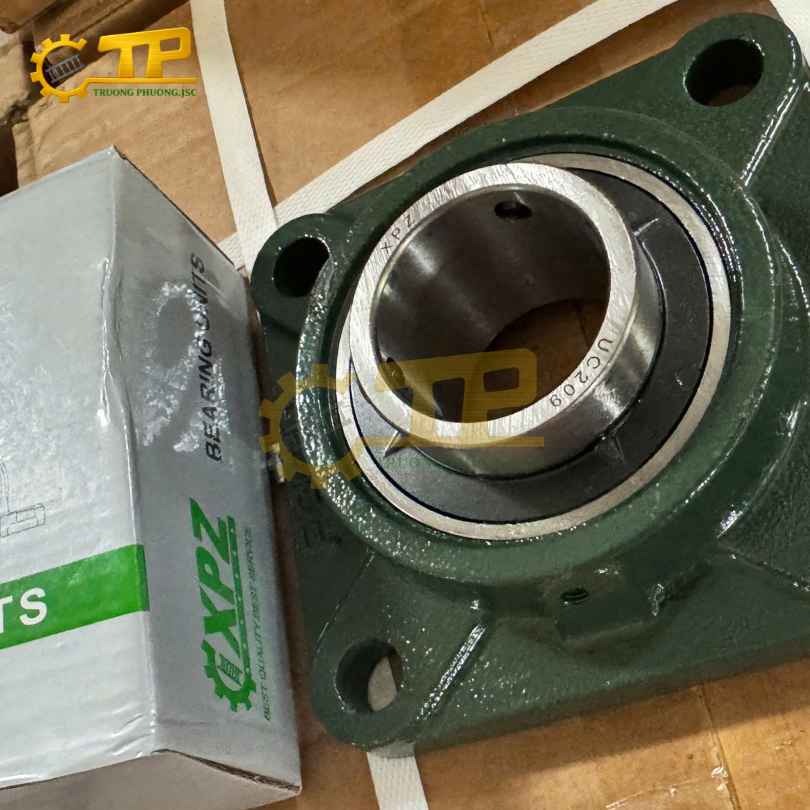

Gối đỡ trục đứng UCF mặt bích vuông

Gối đỡ UCF có bốn vị trí bắt bulông quanh vòng bi, thuận tiện bố trí trên tấm đỡ có đủ diện tích. Khi đối chiếu với thiết bị, các kích thước cần chú ý gồm cạnh mặt bích, khoảng cách tâm lỗ và chiều cao nhô của cụm vòng bi.

Độ cứng của tấm đỡ cũng ảnh hưởng đến quá trình làm việc. Bề mặt lắp đặt bị võng hoặc biến dạng có thể làm thay đổi vị trí tâm bộ gối khi máy vận hành.

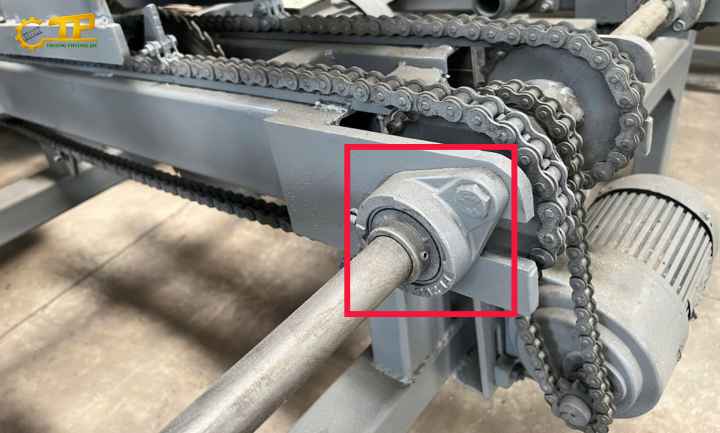

Gối đỡ trục thẳng đứng UCFL mặt bích ôvan

Gối đỡ UCFL có thân vỏ thuôn và hai lỗ bắt bulông, phù hợp để xem xét tại vị trí có không gian lắp đặt hạn chế theo một chiều.

Khả năng sử dụng còn phụ thuộc hướng lực, mã sản phẩm và liên kết với khung máy. Số lượng bulông ít hơn chưa đủ để kết luận bộ gối chịu tải thấp hơn trong mọi trường hợp.

Gối đỡ vòng bi trục dọc UCFC mặt bích tròn

UCFC có gờ định tâm phía sau mặt bích. Khi kết hợp với lỗ định tâm tương ứng, gờ giúp xác định vị trí bộ gối trên tấm đỡ.

Kết cấu này hữu ích với cụm máy cần bố trí tâm trục rõ ràng. Tuy nhiên, gờ định tâm không thay thế việc kiểm tra tải dọc trục và cơ cấu giữ trục.

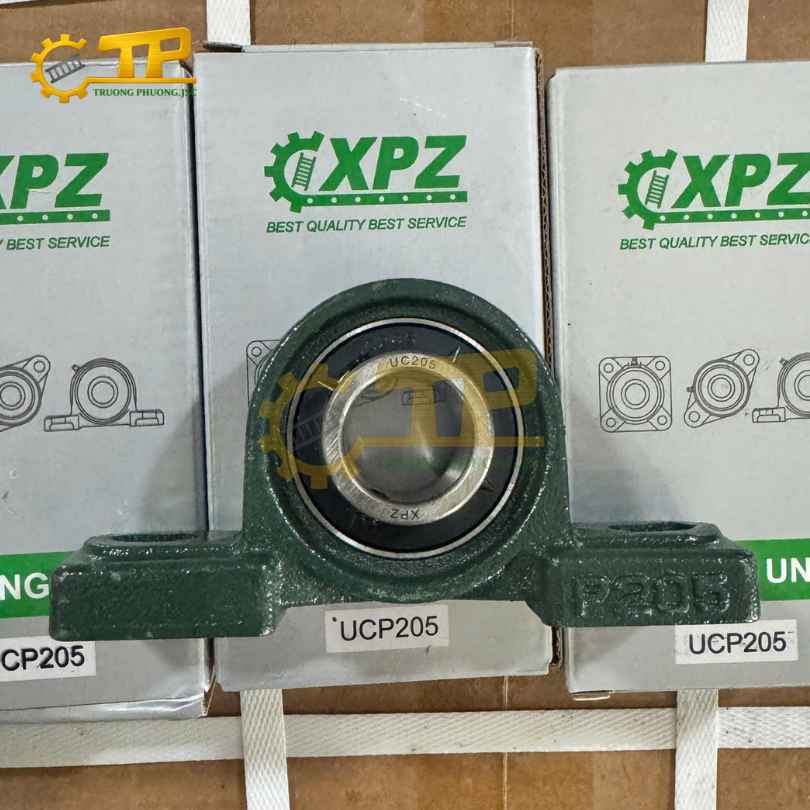

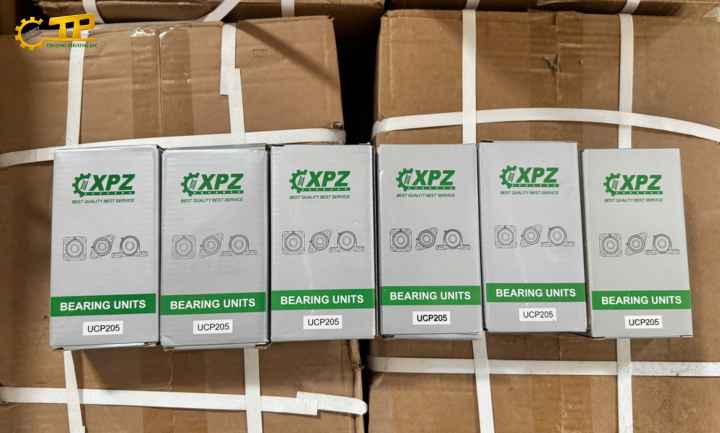

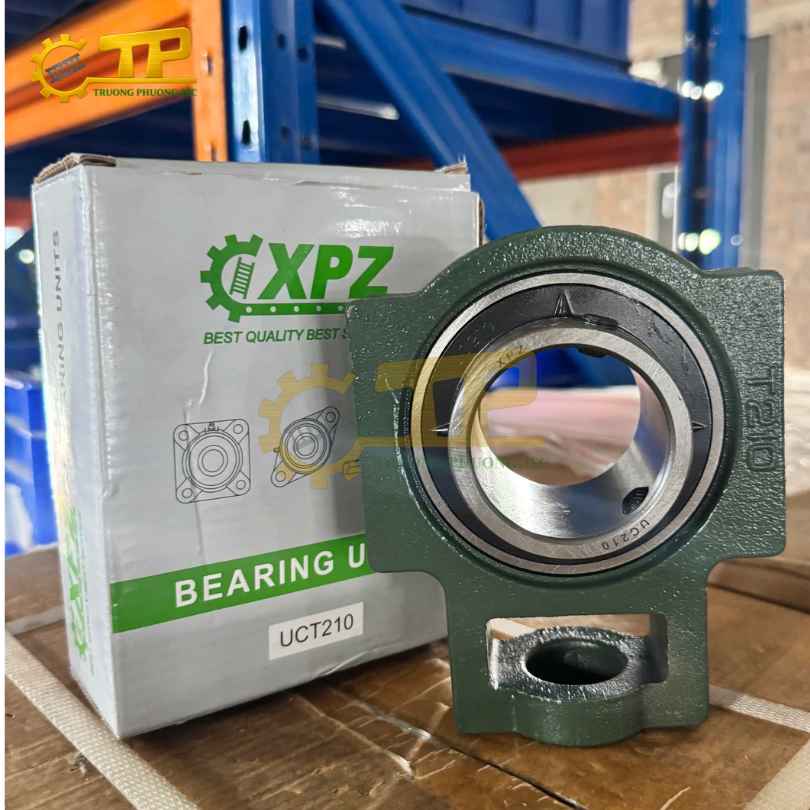

Các kiểu gối đỡ vòng bi và hình ảnh sản phẩm XPZ, ETK.

Gối đỡ trục đứng 20 mm, 25 mm, 30 mm và các kích thước thông dụng

Đường kính lỗ vòng bi phải phù hợp với vị trí lắp trên trục. Với nhóm UCF, UCFL và UCFC lỗ hệ mét tiêu chuẩn, có thể tham khảo bảng mã dưới đây:

Đường kính trục	Mặt bích vuông UCF	Mặt bích ôvan UCFL	Mặt bích tròn UCFC
20 mm	UCF204	UCFL204	UCFC204
25 mm	UCF205	UCFL205	UCFC205
30 mm	UCF206	UCFL206	UCFC206
35 mm	UCF207	UCFL207	UCFC207
40 mm	UCF208	UCFL208	UCFC208
45 mm	UCF209	UCFL209	UCFC209
50 mm	UCF210	UCFL210	UCFC210

Bảng dùng để tham khảo mã theo đường kính lỗ hệ mét. Các phiên bản lỗ hệ inch có hậu tố riêng cần được phân biệt khi tra mã; kích thước và thông số của XPZ, ETK được xác nhận theo từng sản phẩm.

Ví dụ, với gối đỡ trục đứng 25 mm, có thể xem xét UCF205, UCFL205 hoặc UCFC205 tùy bề mặt và không gian lắp đặt. Trục 20 mm tương ứng nhóm mã 204, còn trục 30 mm tương ứng nhóm mã 206.

Cùng đường kính lỗ chưa đủ để thay thế trực tiếp. Kích thước vỏ, vị trí lỗ bulông và đặc điểm định tâm cần phù hợp với kết cấu hiện có.

Gối đỡ vòng bi XPZ và ETK tại Trường Phương Việt Nam

Trường Phương Việt Nam cung cấp hai dòng gối bi XPZ thuộc phân khúc cơ bản và gối đỡ vòng bi ETK thuộc phân khúc chất lượng cao.

Với ứng dụng trục đứng, việc lựa chọn cần dựa trên mã sản phẩm và điều kiện vận hành. Kích thước, tải, tốc độ và cấu hình làm kín được xác nhận theo từng dòng để phù hợp với yêu cầu thiết bị.

Hướng dẫn sử dụng gối đỡ vòng bi trục đứng

Trước khi lựa chọn, cần xác định đường kính trục, trọng lượng cụm quay, tốc độ, lực ngang và lực dọc trục. Khi thay bộ gối cũ, nên đối chiếu thêm mã, kích thước lắp đặt và ảnh vị trí đang sử dụng.

Trong quá trình lắp, căn chỉnh tâm các vị trí đỡ, kiểm tra độ phẳng của bề mặt lắp đặt và siết liên kết theo hướng dẫn sản phẩm. Với trục có nhiều gối, phương án định vị và bù giãn nở nhiệt cần phù hợp với thiết kế.

Khi vận hành, theo dõi tiếng ồn, nhiệt độ, độ rung và dịch chuyển dọc trục. Các dấu hiệu bất thường cần được xác định nguyên nhân trước khi tiếp tục chạy hoặc bổ sung mỡ.

Tư vấn gối đỡ vòng bi trục đứng tại Trường Phương Việt Nam

Để được tư vấn gối đỡ trục đứng 20 mm, 25 mm, 30 mm hoặc kích thước khác, khách hàng có thể gửi đường kính trục, ảnh bộ gối và bản vẽ vị trí lắp đặt cho Trường Phương Việt Nam.

Thông tin về trọng lượng cụm quay, tốc độ và lực đẩy giúp xác định phương án đỡ sát với yêu cầu thiết bị.
