Bạc đạn UCP 206 – Gối đỡ trục 30 mm, thông số và ứng dụng

Bạc đạn UCP 206 là bộ gối đỡ dùng cho trục đường kính 30 mm, có thân chân đế với hai lỗ bắt bulông. Vòng bi UC206 được lắp trong vỏ P206, tạo thành cụm đỡ có thể liên kết trực tiếp với bệ hoặc khung máy.

Sản phẩm còn được gọi là gối đỡ UCP 206, gối bi UCP206 hoặc vòng bi UCP 206. Đây là kiểu chân đế thường gặp trên các cụm trục băng tải, con lăn và thiết bị truyền động.

Trường Phương Việt Nam cung cấp gối bi XPZ và ETK, hỗ trợ tư vấn theo mã sản phẩm, kích thước trục và yêu cầu của thiết bị.

Cấu tạo bạc đạn UCP 206 và mã thân P206

Bộ UCP206 gồm hai phần chính: vòng bi UC206 và thân gối P206. Thân gối bao quanh vòng bi, phần chân đế kéo dài sang hai bên để tạo vị trí bắt bulông.

Với dòng thông dụng, thân gối bằng gang và vòng bi bằng thép. Vòng trong tiếp nhận trục quay, còn vòng ngoài được lắp trong thân gối. Bộ phận làm kín nằm hai bên vòng bi, góp phần giữ mỡ và hạn chế bụi xâm nhập.

Trên vòng trong có vít chặn để cố định với trục. Đầu tra mỡ trên thân gối tạo vị trí bổ sung chất bôi trơn đối với phiên bản cho phép tra mỡ.

Thông số kỹ thuật gối đỡ UCP 206

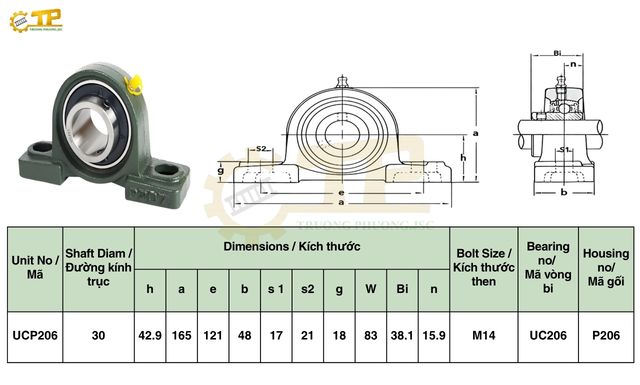

Bạc đạn UCP 206 thuộc dòng gối đỡ UCP dạng chân đế, dùng cho trục đường kính 30 mm. Bản vẽ và bảng dưới đây thể hiện các kích thước lắp đặt, mã vòng bi UC206 và mã thân gối P206.

Đặc điểm của vòng bi UCP 206 dạng chân đế

UCP206 có hai vị trí bắt bulông trên chân đế, thuận tiện bố trí trên bệ hoặc thanh đỡ của máy. Vòng bi và vỏ được lắp thành bộ, giúp nhận diện sản phẩm qua mã và các kích thước liên kết.

Đối với cụm trục nằm ngang, hai bộ gối có thể tạo các điểm đỡ theo thiết kế máy. Chiều cao tâm của chân gối giúp xác định vị trí đường trục so với bệ, còn khoảng cách tâm lỗ liên quan đến vị trí liên kết trên khung.

Trong nhóm gối đỡ vòng bi, UCP khác với các kiểu mặt bích như UCF, UCFL và UCFC ở hình dáng thân và cách liên kết. Cùng lỗ trục 30 mm, các kiểu gối này vẫn có kích thước gá khác nhau.

Ứng dụng bạc đạn UCP 206 trong máy móc

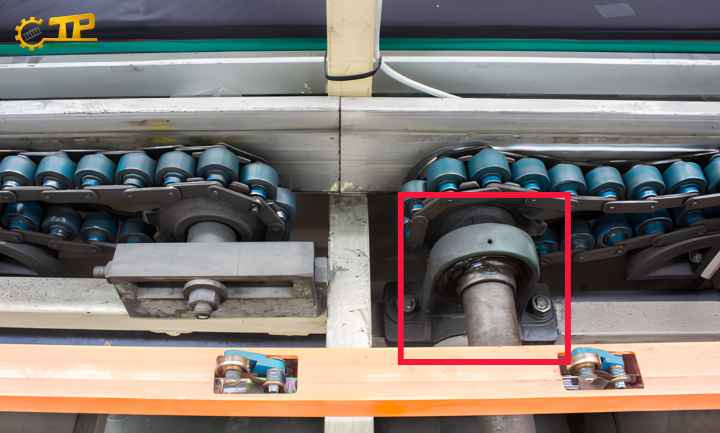

Bạc đạn UCP206 thường gặp trên cụm trục băng tải, con lăn và các thiết bị cơ khí có đường kính trục tương ứng. Phần chân đế liên kết với khung, còn vòng bi tạo vị trí đỡ cho trục quay.

Trong cụm truyền động bằng đai hoặc xích, bộ gối tiếp nhận tải từ trục theo cách bố trí của máy. Vị trí puly hoặc nhông so với các điểm đỡ ảnh hưởng đến sự phân bố lực lên từng bộ gối.

Với hệ thống sử dụng nhông xích công nghiệp, thông tin về vị trí nhông, hướng lực kéo và tốc độ trục giúp xác định yêu cầu sử dụng rõ hơn.

Bạc đạn UCP 206 XPZ và ETK tại Trường Phương Việt Nam

Trường Phương Việt Nam cung cấp XPZ thuộc phân khúc gối bi cơ bản và ETK thuộc phân khúc chất lượng cao.

Khách hàng có thể lựa chọn dòng sản phẩm theo nhu cầu sử dụng, đồng thời trao đổi thêm về tải, tốc độ và môi trường làm việc. Các thông số được xác nhận theo từng bộ gối, thay vì suy ra chỉ từ tên thương hiệu.

Khi thay thế bộ gối đang dùng, mã UCP206 cùng ảnh thực tế là những thông tin thuận tiện để bắt đầu trao đổi.

Hướng dẫn sử dụng gối đỡ UCP 206

Trước khi sử dụng, xác nhận đường kính vị trí lắp trục 30 mm, chiều cao tâm và khoảng cách hai lỗ phù hợp với thiết bị. Với bộ gối thay thế, cần xem cả ký hiệu hậu tố để phân biệt phiên bản lỗ hệ mét và các phiên bản khác.

Khi lắp, bề mặt trục và mặt gá cần sạch, các điểm đỡ được căn chỉnh trước khi siết liên kết theo hướng dẫn sản phẩm. Trong quá trình vận hành, theo dõi nhiệt độ, tiếng ồn, độ rơ và tình trạng phớt; bổ sung mỡ phù hợp với dòng vòng bi và điều kiện sử dụng.

Tư vấn bạc đạn UCP 206 tại Trường Phương Việt Nam

Trường Phương Việt Nam hỗ trợ tư vấn gối đỡ UCP206 theo mã sản phẩm, kích thước trục và yêu cầu làm việc. Khách hàng có thể gửi ảnh bộ gối, số lượng và dòng XPZ hoặc ETK quan tâm để việc trao đổi thuận tiện hơn.

Với yêu cầu thay thế, ảnh vị trí lắp và thông tin cụm máy giúp làm rõ kích thước cũng như phạm vi sản phẩm cần dùng.
