Gối đỡ vòng bi trục ngang

Gối đỡ vòng bi trục ngang được dùng trên các cụm trục băng tải, con lăn và máy sản xuất. Tùy kết cấu, cụm trục có thể dùng gối chân đế đặt trên bệ, hoặc gối mặt bích bắt vào hai vách máy. Ở những vị trí cần điều chỉnh trục để căng băng hoặc căng xích, gối thường được lắp kèm khung tăng chỉnh.

Các dòng thông dụng gồm UCP, UCF, UCFL, UCFC và UCT. Mỗi dòng có nhiều cỡ lỗ: 20 mm, 25 mm, 30 mm, 40 mm, 50 mm và lớn hơn. Mỗi kiểu thân phù hợp với một cách bố trí riêng trên thiết bị.

Trường Phương Việt Nam cung cấp gối bi XPZ và ETK. Chúng tôi hỗ trợ tư vấn theo mã gối, đường kính trục và yêu cầu của cụm máy.

Đặc điểm gối đỡ vòng bi trục ngang

Trên cụm trục ngang, gối đỡ giữ trục quay đúng vị trí và liên kết trục với khung máy. Vòng bi bên trong tiếp nhận chuyển động quay. Thân gối là phần gá lên bệ hoặc vách máy.

Tải tác dụng lên gối đến từ trọng lượng trục, tang, con lăn, nhông, puly và lực phát sinh khi máy vận hành. Ở phần lớn cụm máy, tải chủ yếu vuông góc với trục. Một số thiết bị còn có thêm lực dọc trục.

Vị trí chi tiết truyền động cũng ảnh hưởng đến tải. Nhông nằm giữa hai điểm đỡ phân bố tải khác với nhông nhô ra ngoài một điểm đỡ. Vì vậy, khi xác định bộ gối, cần cả đường kính trục lẫn sơ đồ bố trí toàn cụm.

Các loại gối đỡ vòng bi trục ngang thông dụng

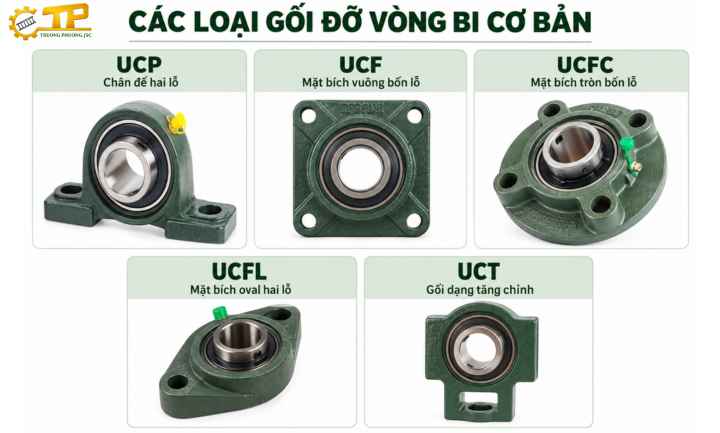

Các kiểu thân chân đế, mặt bích và tăng chỉnh tùy theo phương án bố trí lắp đặt hệ thống dây chuyền. Khách hàng có thể nhận biết nhanh qua hình dáng vỏ và vị trí các lỗ liên kết.

Gối đỡ UCP trục ngang dạng chân đế

UCP có chân đế với hai lỗ bắt bulông, thường gặp khi cụm trục nằm trên bệ hoặc thanh đỡ. Phần thân đứng bao quanh vòng bi, còn đế kéo dài sang hai bên để liên kết với khung máy.

Thông số đặc trưng của dòng này là chiều cao tâm trục, bên cạnh chiều dài đế và khoảng cách tâm hai lỗ. Những kích thước này thay đổi theo mã gối.

Một số mã quen thuộc gồm UCP204 cho trục 20 mm, UCP205 cho trục 25 mm và UCP206 cho trục 30 mm trong nhóm lỗ hệ mét.

Xem thêm cấu tạo và kích thước tại trang gối đỡ UCP.

Gối UCF cho trục ngang qua vách máy

UCF có mặt bích vuông với bốn lỗ bắt bulông ở các góc. Kiểu thân này thường được bố trí tại vị trí trục đi qua vách hoặc tấm đỡ máy.

Các kích thước chính gồm cạnh mặt bích, khoảng cách tâm các lỗ và chiều nhô của vòng bi. So với UCP, UCF có cách liên kết khác dù có thể cùng đường kính lỗ trục.

Thông tin sản phẩm được trình bày tại trang gối đỡ vòng bi UCF.

Gối UCFL cho trục ngang dùng mặt bích oval

UCFL có mặt bích dạng oval với hai lỗ liên kết nằm ở hai đầu. Phần thân thuôn tạo thêm lựa chọn tại những vị trí cần dành khoảng trống cho các bộ phận xung quanh.

Chiều dài thân, chiều rộng và khoảng cách tâm hai lỗ là những kích thước dễ nhận biết trên bản vẽ. Các mã UCFL205, UCFL206 và UCFL208 lần lượt có lỗ trục hệ mét 25, 30 và 40 mm.

Xem thêm các mã và bảng kích thước tại trang gối đỡ UCFL.

Gối UCFC cho trục ngang dùng mặt bích tròn

UCFC có mặt bích tròn, bốn lỗ bắt bulông và gờ định vị phía sau. Bộ gối liên kết với vách hoặc tấm gá có phần định vị tương ứng.

Ngoài đường kính lỗ trục, bản vẽ UCFC còn thể hiện đường kính mặt bích, vòng chia tâm lỗ và kích thước gờ. Đây là những điểm phân biệt dòng này với UCF mặt bích vuông hoặc UCFL mặt bích oval.

Các mã UCFC204, UCFC205 và UCFC206 có lỗ trục hệ mét lần lượt là 20, 25 và 30 mm. Xem thêm các mã gối đỡ ucfc

Gối UCT cho trục ngang cần tăng chỉnh

UCT có rãnh dẫn hướng trên thân, kết hợp với khung để thay đổi vị trí cụm trục. Kiểu gối này thường gặp ở cơ cấu tăng chỉnh băng tải hoặc một số bộ truyền xích.

Khi điều chỉnh, thân gối di chuyển trong khung và đưa vị trí trục thay đổi theo. Vòng bi bên trong vẫn đảm nhiệm việc đỡ trục quay. Hành trình điều chỉnh phụ thuộc cả khung và cơ cấu tăng chỉnh.

Thông tin chi tiết có tại trang gối đỡ UCT.

Gối đỡ vòng bi trục ngang 20 mm, 25 mm, 30 mm và các cỡ thông dụng

Gối đỡ trục ngang có nhiều cỡ lỗ tương ứng với đường kính trục của máy. Các cỡ thường gặp gồm 20 mm, 25 mm, 30 mm, 35 mm, 40 mm và 50 mm, cùng những cỡ lớn hơn như 60 mm, 70 mm hoặc 80 mm.

Cùng một đường kính trục có thể có nhiều kiểu thân gối. Chẳng hạn, trục 25 mm có mã UCP205 dạng chân đế, UCF205 mặt bích vuông, UCFL205 mặt bích oval, UCFC205 mặt bích tròn hoặc UCT205 dạng tăng chỉnh.

Bảng mã tham khảo theo các phiên bản lỗ trục hệ mét trong catalogue Trường Phương Việt Nam.

Đường kính trục ngang	Gối chân đế UCP	Gối vuông UCF	Gối oval UCFL	Gối tròn UCFC	Gối tăng chỉnh UCT
20 mm	UCP204	UCF204	UCFL204	UCFC204	UCT204
25 mm	UCP205	UCF205	UCFL205	UCFC205	UCT205
30 mm	UCP206	UCF206	UCFL206	UCFC206	UCT206
35 mm	UCP207	UCF207	UCFL207	UCFC207	UCT207
40 mm	UCP208	UCF208	UCFL208	UCFC208	UCT208
45 mm	UCP209	UCF209	UCFL209	UCFC209	UCT209
50 mm	UCP210	UCF210	UCFL210	UCFC210	UCT210
55 mm	UCP211	UCF211	UCFL211	UCFC211	UCT211
60 mm	UCP212	UCF212	UCFL212	UCFC212	UCT212
65 mm	UCP213	UCF213	UCFL213	UCFC213	UCT213
70 mm	UCP214	UCF214	UCFL214	UCFC214	UCT214
75 mm	UCP215	UCF215	UCFL215	UCFC215	UCT215
80 mm	UCP216	UCF216	UCFL216	UCFC216	UCT216

Với gối đỡ vòng bi trục ngang 20 mm, UCP204 là một mã tham khảo khi máy dùng chân đế. Tương tự, gối đỡ UCP trục ngang 25 mm tương ứng UCP205 và cỡ 30 mm có mã UCP206 trong nhóm lỗ hệ mét này.

Bảng giúp tra mã theo đường kính lỗ. Các kiểu thân trong cùng một hàng có kích thước lắp đặt, nên không thay thế trực tiếp chỉ vì cùng cỡ trục.

Xem ngay: Thông số các mã gối đỡ vòng bi trục ngang

Bảng chọn nhanh kiểu gối đỡ vòng bi trục ngang

Cách bố trí trên máy giúp xác định kiểu thân trước khi xem đến cỡ gối và thông số làm việc.

Bố trí của cụm trục	Kiểu gối để xem xét	Kích thước đặc trưng
Có bệ hoặc thanh đỡ phía dưới trục	UCP	Chiều cao tâm, chiều dài đế, tâm lỗ
Trục đi qua vách hoặc tấm đỡ	UCF	Cạnh mặt bích, tâm bốn lỗ
Dùng mặt bích thuôn hai đầu	UCFL	Chiều dài thân, tâm hai lỗ
Mặt gá tròn có phần định vị tương ứng	UCFC	Đường kính mặt bích, vòng chia lỗ và gờ
Cần điều chỉnh vị trí trục	UCT kèm khung	Rãnh dẫn hướng, kích thước khung, hành trình

Sau khi xác định kiểu thân, tải và tốc độ được xem theo bộ gối cụ thể. Một gối vừa vị trí gá chưa chắc đã đáp ứng điều kiện vận hành của thiết bị.

Gối đỡ trục băng tải và truyền động xích

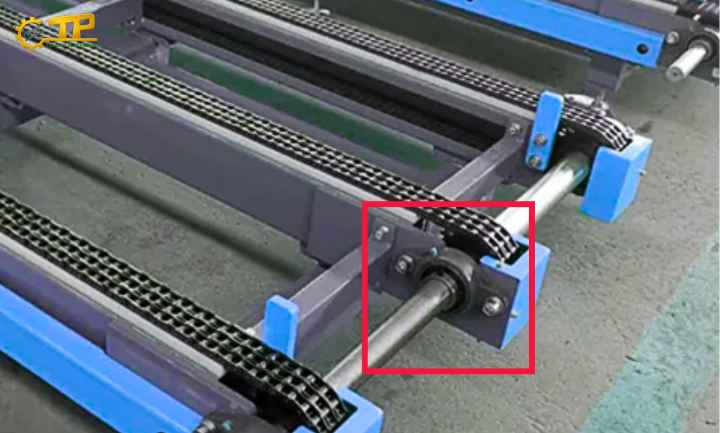

Trên băng tải, gối đỡ thường được bố trí ở hai đầu trục tang hoặc cụm con lăn. Tải lên từng điểm đỡ liên quan đến vị trí tang, khối lượng cụm và lực từ băng.

Với bộ truyền xích, lực kéo tác dụng lên nhông cũng truyền đến trục và gối. Vị trí nhông so với các điểm đỡ ảnh hưởng đến cách phân bố tải, nhất là khi nhông nằm ngoài khoảng giữa hai gối.

Ở cụm dùng nhông xích công nghiệp, thông tin về vị trí nhông và hướng lực kéo giúp mô tả yêu cầu rõ hơn. Nếu thiết kế cần thay đổi khoảng cách giữa các trục, cơ cấu có thể kết hợp gối UCT với khung tăng chỉnh.

Hướng dẫn chọn và lắp gối đỡ vòng bi trục ngang

Thông tin đầu vào gồm đường kính trục, vị trí các điểm đỡ, nhông hoặc puly, tải, tốc độ và môi trường làm việc. Khoảng cách giữa các gối được xác định theo kết cấu trục và vị trí tải; không có một khoảng cách chung cho mọi băng tải hoặc máy.

Khi lắp, các mặt gá cần đủ vững và được căn chỉnh để trục đi qua các điểm đỡ theo thiết kế. Khả năng tự lựa của vòng bi chỉ hỗ trợ sai lệch trong giới hạn sản phẩm, không thay thế việc căn chỉnh khung và bệ máy.

Các liên kết được siết theo hướng dẫn sản phẩm. Sau khi lắp, kiểm tra chuyển động của trục và theo dõi nhiệt độ, tiếng ồn, độ rơ, tình trạng mỡ trong quá trình sử dụng.

Gối đỡ trục ngang XPZ và ETK tại Trường Phương Việt Nam

Trường Phương Việt Nam cung cấp gối bi XPZ thuộc phân khúc cơ bản và ETK thuộc phân khúc chất lượng cao, để khách hàng có thêm lựa chọn theo nhu cầu sử dụng.

Việc trao đổi bắt đầu từ kiểu thân, mã gối và đường kính trục. Sau đó, thông số làm việc của từng dòng được xác nhận theo yêu cầu của cụm máy.

Các kiểu chân đế, mặt bích và tăng chỉnh được giới thiệu trong danh mục gối đỡ vòng bi của Trường Phương Việt Nam.

Tư vấn gối đỡ vòng bi trục ngang tại Trường Phương Việt Nam

Khách hàng có thể gửi mã gối, đường kính trục và ảnh cả cụm để Trường Phương Việt Nam hỗ trợ trao đổi. Ảnh thể hiện vị trí gối cùng tang, nhông hoặc puly sẽ giúp nhận diện cách bố trí rõ hơn.

Trường Phương Việt Nam tư vấn các dòng XPZ và ETK theo thông tin của thiết bị, hỗ trợ tìm kiểu thân và kích thước gối tương ứng.
