Khớp nối bánh răng GIICL

Giới thiệu khớp nối bánh răng GIICL

Khớp nối bánh răng GIICL truyền mô-men thông qua sự ăn khớp giữa răng ngoài của moay-ơ và răng trong của vỏ. Hai moay-ơ được lắp trên hai đầu trục, còn phần vỏ liên kết chúng thành một cụm truyền động.

Khớp GIICL là dòng khớp nối bánh răng dạng trống, kiểu hẹp. Phần răng cong giúp bộ khớp nối đáp ứng sai lệch nhỏ giữa hai trục trong giới hạn thiết kế, đồng thời duy trì khả năng truyền mô-men.

Trường Phương Việt Nam cung cấp nhiều dòng khớp nối trục để khách hàng lựa chọn theo tải truyền động và điều kiện lắp đặt.

Cấu tạo và đặc điểm khớp nối bánh răng

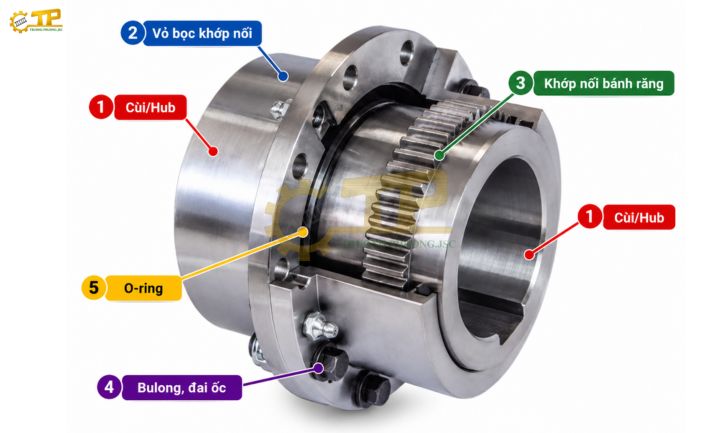

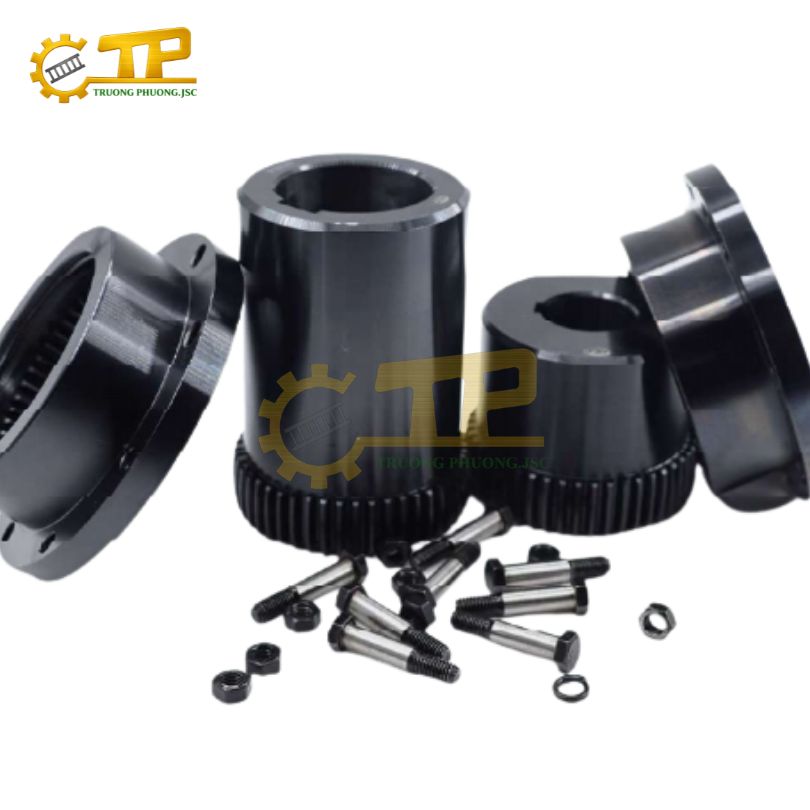

Bộ khớp nối bánh răng GIICL gồm hai moay-ơ có răng ngoài, hai phần vỏ có răng trong, bulông liên kết và các chi tiết làm kín. Khi trục chủ động quay, mô-men được truyền qua moay-ơ, phần vỏ và sang moay-ơ phía trục còn lại.

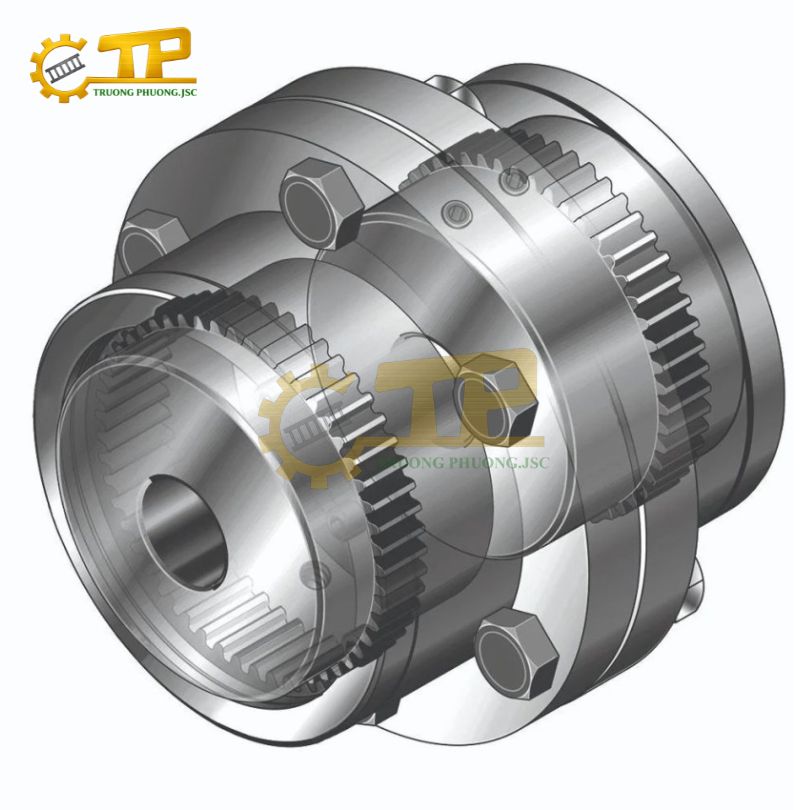

Phần răng trên moay-ơ có dạng cong, hỗ trợ bộ khớp nối làm việc khi hai trục có sai lệch nhỏ. Tuy vậy, việc căn chỉnh vẫn cần thực hiện đúng khi lắp đặt để hạn chế mòn răng và giữ bộ truyền vận hành ổn định.

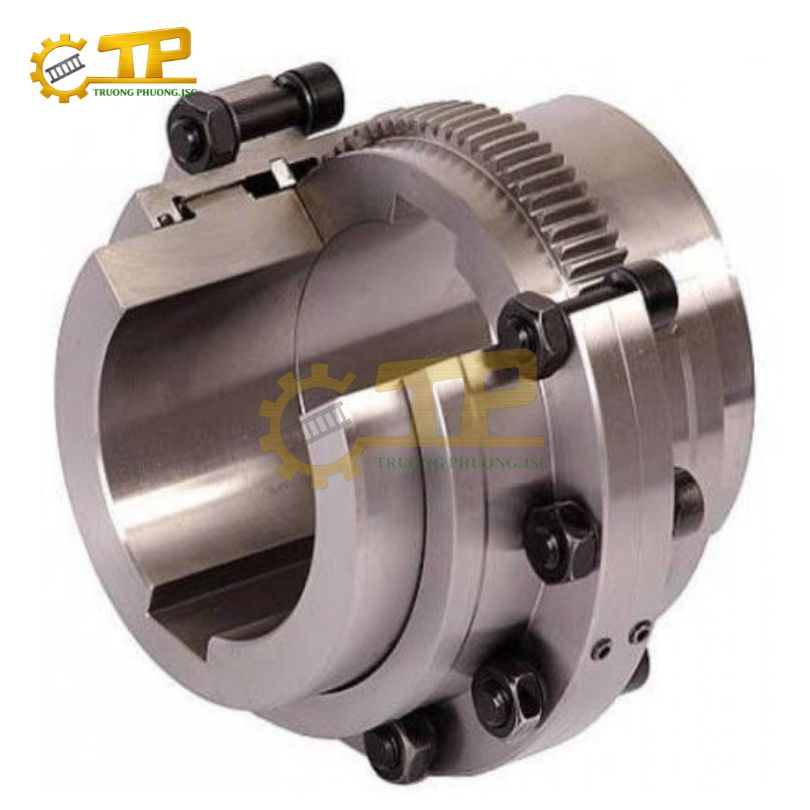

Mặt bích ghép bằng bulông là đặc điểm dễ nhận biết của dòng GIICL. Kết cấu này thuận tiện cho việc tháo kiểm tra vùng ăn khớp răng, kiểm tra chất bôi trơn và thay các chi tiết hao mòn khi bảo dưỡng.

Khớp nối sử dụng vùng ăn khớp răng bằng kim loại nên cần bôi trơn phù hợp. Các chi tiết làm kín giúp giữ chất bôi trơn bên trong và cần được kiểm tra cùng với bề mặt răng trong quá trình sử dụng.

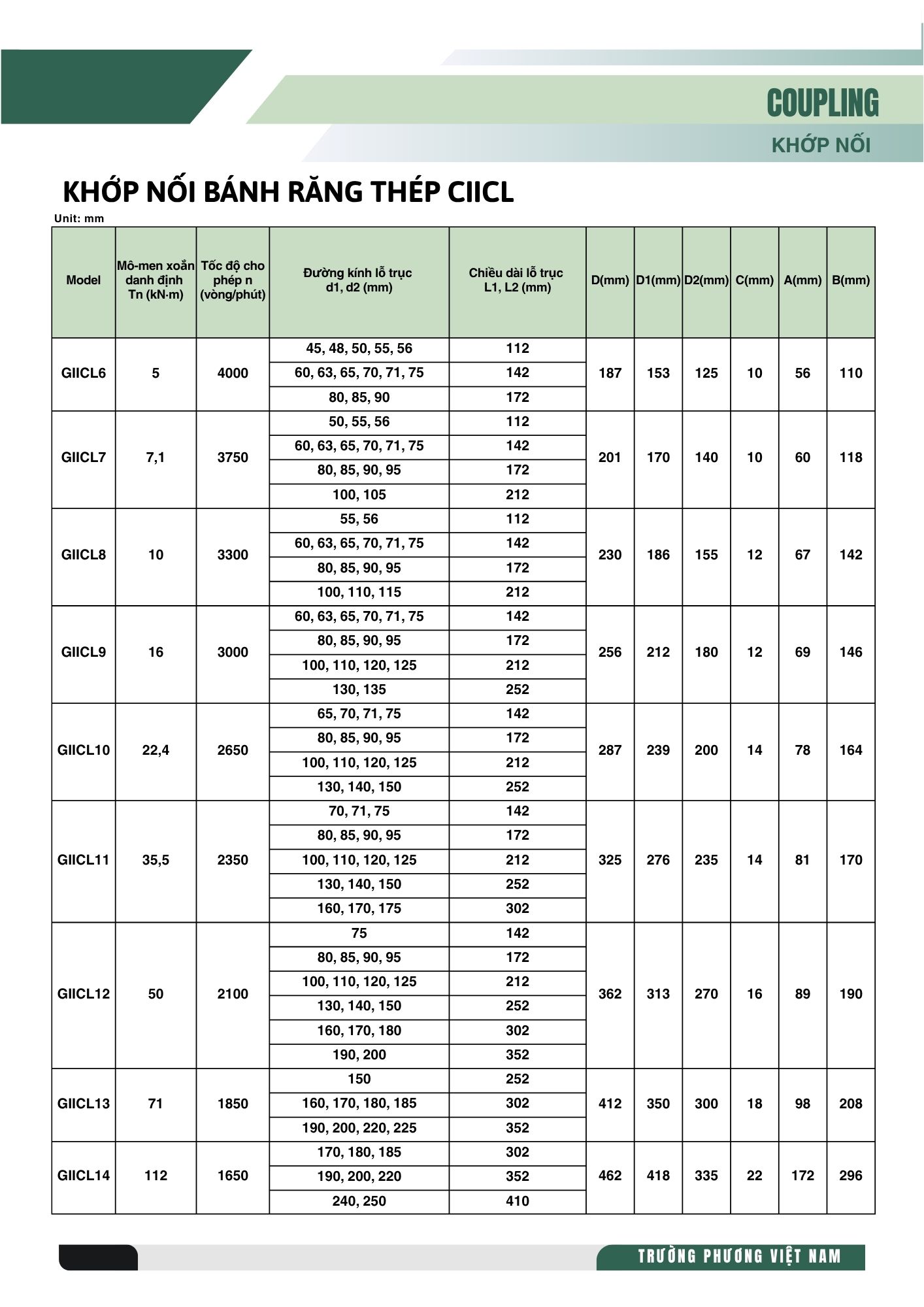

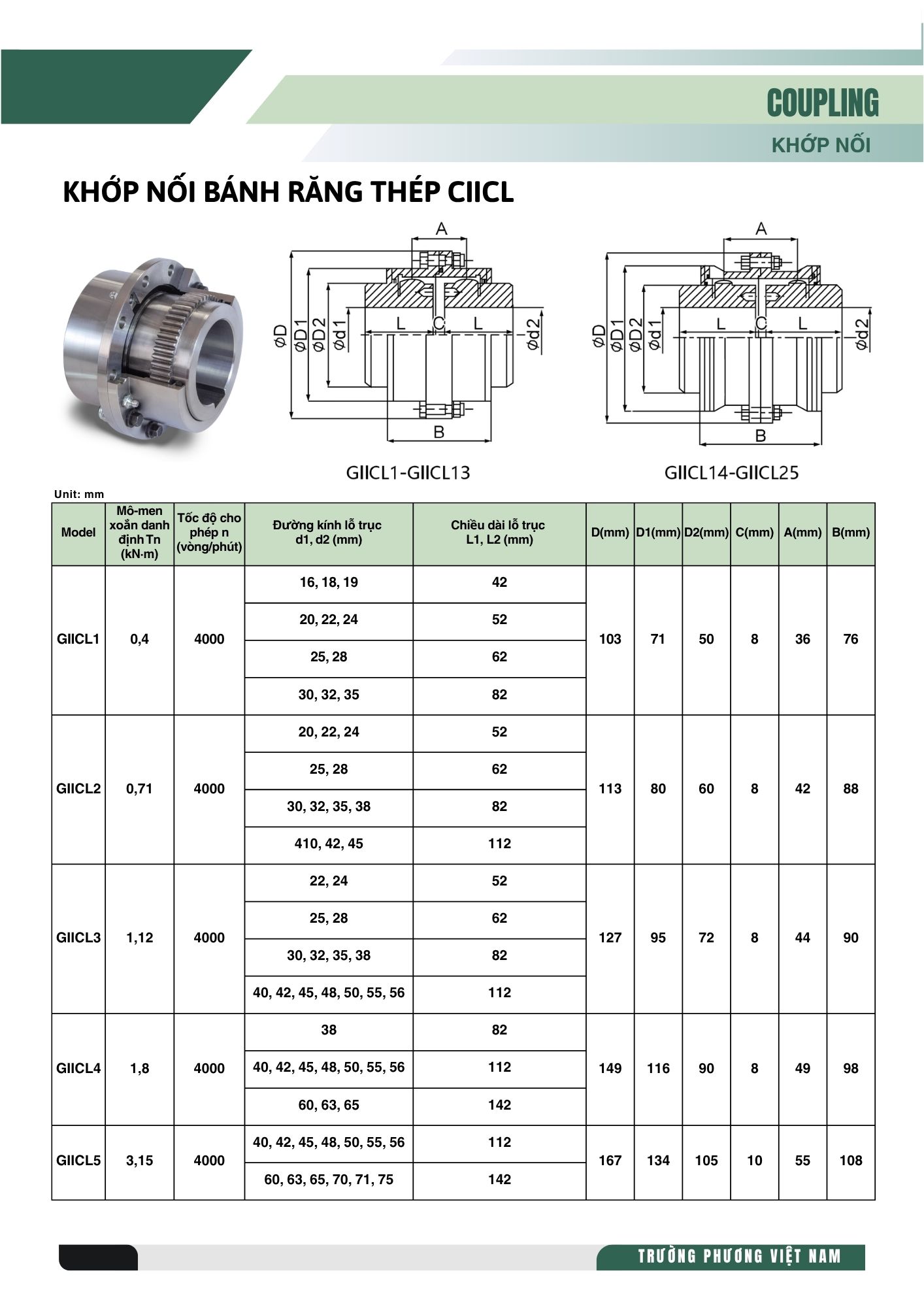

Thông số kỹ thuật khớp nối bánh răng GIICL

Sau khi xác định mã đáp ứng tải và tốc độ, cần xem tiếp đường kính lỗ trục, chiều dài lắp, đường kính ngoài và khoảng cách hai đầu trục. Những kích thước này quyết định bộ khớp nối có phù hợp với vị trí lắp trên máy hay không.

Với hàng cần gia công lỗ, đường kính và rãnh then của từng đầu nên được ghi riêng. Điều này đặc biệt cần thiết khi hai trục có kích thước khác nhau hoặc khi thay thế bộ khớp nối trên máy hiện có.

Ưu điểm khớp nối bánh răng vỏ thép GIICL

Khả năng truyền mô-men cao là ưu điểm nổi bật của khớp nối bánh răng GIICL. Các mã trong catalogue đáp ứng nhiều mức tải, giúp người mua lựa chọn theo yêu cầu thực tế của hệ truyền động.

Kết cấu vỏ thép và liên kết mặt bích tạo thành bộ khớp nối chắc chắn. Phần răng làm việc được bố trí bên trong vỏ, còn bulông liên kết cho phép tháo bộ khớp nối để kiểm tra khi cần bảo dưỡng.

Răng cong hỗ trợ bù sai lệch nhỏ giữa hai trục trong phạm vi cho phép. Đặc điểm này hữu ích trong quá trình vận hành, khi vị trí tương đối giữa các cụm máy có thể thay đổi nhẹ do tải hoặc nhiệt độ.

Để duy trì độ bền, bộ khớp nối cần được chọn đúng tải, căn chỉnh đúng và bôi trơn đầy đủ. Đây là những yếu tố ảnh hưởng trực tiếp đến tình trạng răng và tuổi thọ của các chi tiết.

Ứng dụng khớp nối bánh răng GIICL

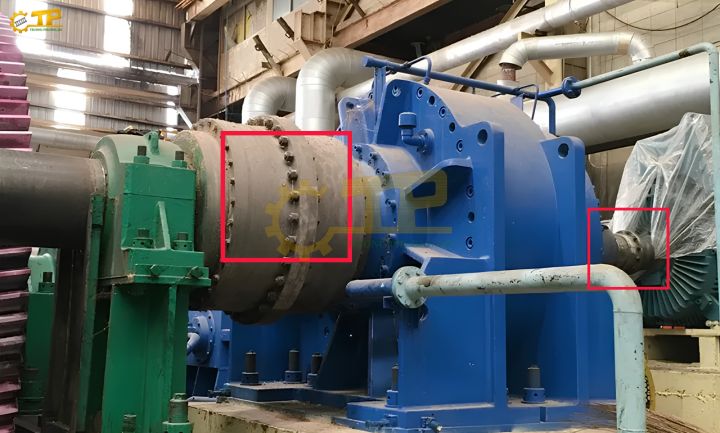

Khớp nối bánh răng vỏ thép có thể được lựa chọn cho các vị trí nối trục trong hệ truyền động động cơ, hộp giảm tốc và máy công nghiệp. Với dòng GIICL, mã sử dụng cần phù hợp với mô-men, tốc độ và không gian lắp của từng thiết bị.

Trong các cụm truyền động băng tải, máy chế biến hoặc dây chuyền sản xuất, tải làm việc có thể thay đổi theo lượng vật liệu và chế độ vận hành. Khi lựa chọn khớp nối, cần tính đến cả việc khởi động, dừng máy và đảo chiều nếu hệ thống có những chế độ này.

Vị trí trước và sau hộp giảm tốc cũng có yêu cầu khác nhau. Phía động cơ thường làm việc ở tốc độ cao hơn, trong khi phía đầu ra hộp giảm tốc có thể phải truyền mô-men lớn hơn. Vì vậy, thông số tại vị trí lắp là cơ sở để xác định mã GIICL phù hợp.

Lựa chọn khớp nối bánh răng phù hợp

Khi chọn khớp nối bánh răng cho bộ truyền mới, nên chuẩn bị công suất truyền động, tốc độ quay, đường kính hai trục và thông tin về chế độ làm việc của máy. Từ đó xác định mô-men lựa chọn, xét điều kiện tải và kiểm tra giới hạn của từng mã.

Sau bước chọn tải, cần đối chiếu kích thước lắp. Một bộ khớp nối đáp ứng mô-men vẫn có thể không phù hợp nếu chiều dài, đường kính ngoài hoặc khả năng gia công lỗ không đáp ứng vị trí trên máy.

Với bộ khớp nối thay thế, nên gửi ảnh tổng thể, ảnh mã và các kích thước đo được. Nếu thay riêng chi tiết, cần kiểm tra thêm kích thước răng, mặt bích và vị trí lỗ bulông để bảo đảm khả năng lắp ghép.

Lắp đặt và bảo dưỡng khớp nối bánh răng

Trước khi lắp khớp nối, cần làm sạch trục, lỗ moay-ơ và rãnh then, đồng thời kiểm tra các bề mặt lắp. Chi tiết bị ba via, mòn hoặc biến dạng cần được xử lý trước khi đưa vào sử dụng.

Khi lắp, giữ đúng vị trí moay-ơ và khoảng cách giữa hai đầu trục. Hai trục cần được căn chỉnh trước khi ghép vỏ và siết bulông theo yêu cầu của bộ khớp nối. Chất bôi trơn phải phù hợp với sản phẩm và điều kiện vận hành.

Trong quá trình sử dụng, nên theo dõi tình trạng rò chất bôi trơn, tiếng ồn, rung và nhiệt độ. Khi tháo bảo dưỡng, kiểm tra bề mặt răng, phớt, bulông, lỗ trục và rãnh then để xác định các chi tiết cần thay.

Nếu răng đã sứt, mòn nhiều hoặc lỗ trục bị rơ, cần đánh giá cả bộ khớp nối. Việc thay đúng chi tiết hư hỏng giúp xử lý nguyên nhân và hạn chế phải dừng máy nhiều lần.

Báo giá khớp nối bánh răng tại Trường Phương

Khách hàng có nhu cầu mua khớp nối bánh răng GIICL có thể gửi mã sản phẩm, số lượng và kích thước hai trục để Trường Phương tư vấn, báo giá.

Nếu chưa xác định được mã, hãy gửi ảnh bộ đang sử dụng cùng đường kính ngoài, chiều dài tổng thể và kích thước mặt bích. Với nhu cầu lắp mới, thông tin công suất, tốc độ và loại máy sẽ giúp việc lựa chọn thuận tiện hơn.

Liên hệ Trường Phương — Hotline: 0903 220 698 để được tư vấn khớp nối bánh răng GIICL phù hợp với hệ truyền động.
