Khớp Nối Răng Vỏ Nhựa NL

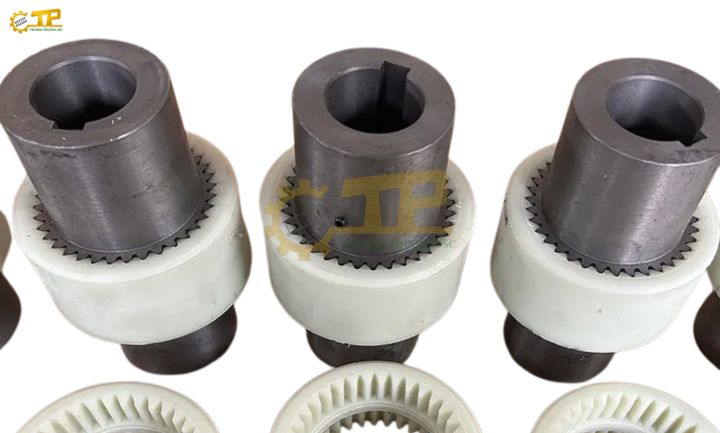

Khớp nối bánh răng vỏ nhựa NL

Khớp nối bánh răng vỏ nhựa NL là phụ kiện truyền động được dùng để kết nối hai trục, thường nằm giữa động cơ và thiết bị được dẫn động. Sản phẩm có phần moay-ơ bằng thép kết hợp với vỏ nylon, tạo thành một bộ khớp nối gọn và thuận tiện khi lắp vào máy.

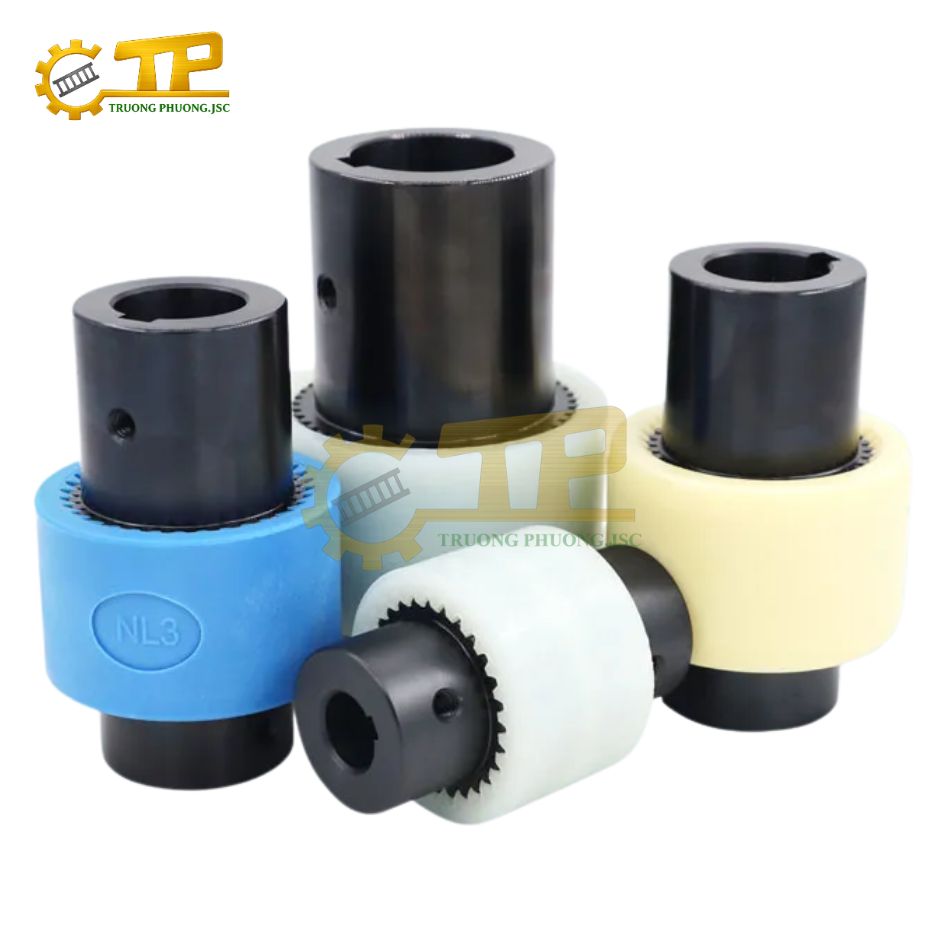

Với nhiều kích thước từ NL1 đến NL10, dòng khớp nối này đáp ứng các yêu cầu khác nhau về đường kính trục và mô-men truyền động. Khi lựa chọn, cần đối chiếu đúng mã, kích thước lỗ trục và điều kiện làm việc để bộ khớp nối phù hợp với thiết bị.

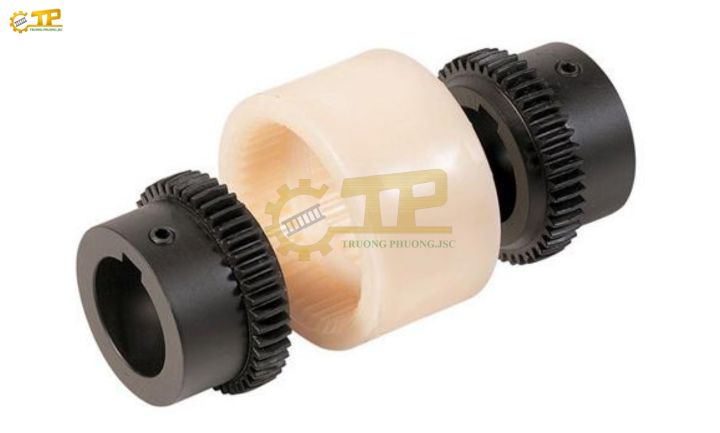

Cấu tạo khớp nối bánh răng vỏ nhựa NL

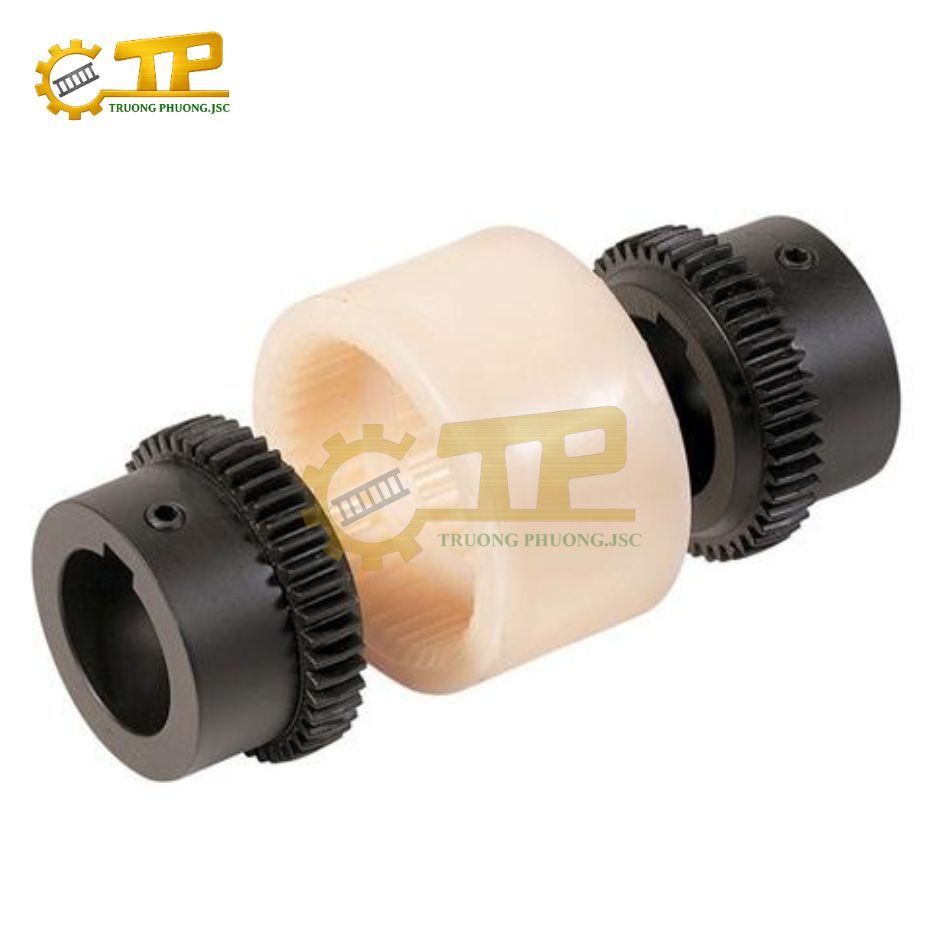

Một bộ khớp nối NL gồm hai moay-ơ thép có răng ngoài và một vỏ nylon có răng trong. Hai moay-ơ được lắp lên hai đầu trục, còn vỏ nylon bao quanh phần răng để liên kết chúng với nhau.

Khi động cơ quay, mô-men được truyền từ moay-ơ phía động cơ qua vỏ nylon sang moay-ơ phía máy. Phần răng ngoài được tạo hình để khớp nối có thể bù một lượng sai lệch nhất định giữa hai trục, trong giới hạn cho phép của sản phẩm.

Vỏ nylon không cần bôi trơn khi sử dụng theo hướng dẫn của nhà sản xuất. Đây cũng là chi tiết có thể thay riêng khi bị mòn hoặc hư hỏng, với điều kiện hai moay-ơ vẫn còn tốt và vỏ thay thế có kích thước ăn khớp phù hợp.

Đặc điểm khớp nối bánh răng vỏ nhựa NL

Khớp nối NL có kết cấu ít chi tiết, giúp việc tháo lắp và kiểm tra thuận tiện. Vỏ nylon nhẹ hơn vỏ kim loại, đồng thời giúp giảm khối lượng của bộ khớp nối.

Trong quá trình sử dụng, sản phẩm không cần bổ sung mỡ cho phần ăn khớp giữa moay-ơ và vỏ nylon. Nhờ đó, khâu bảo trì đơn giản hơn, phù hợp với những vị trí máy cần hạn chế công việc bôi trơn định kỳ.

Khớp nối có thể bù sai lệch dọc trục, lệch tâm và lệch góc trong phạm vi cho phép. Tuy nhiên, hai trục vẫn cần được căn chỉnh khi lắp đặt để hạn chế mài mòn và giữ bộ truyền động làm việc ổn định.

Đối với máy thường xuyên bị kẹt, tải va đập lớn hoặc làm việc ở nhiệt độ cao, cần kiểm tra điều kiện sử dụng trước khi chọn khớp nối NL. Không nên chỉ dựa vào đường kính trục để quyết định mã sản phẩm.

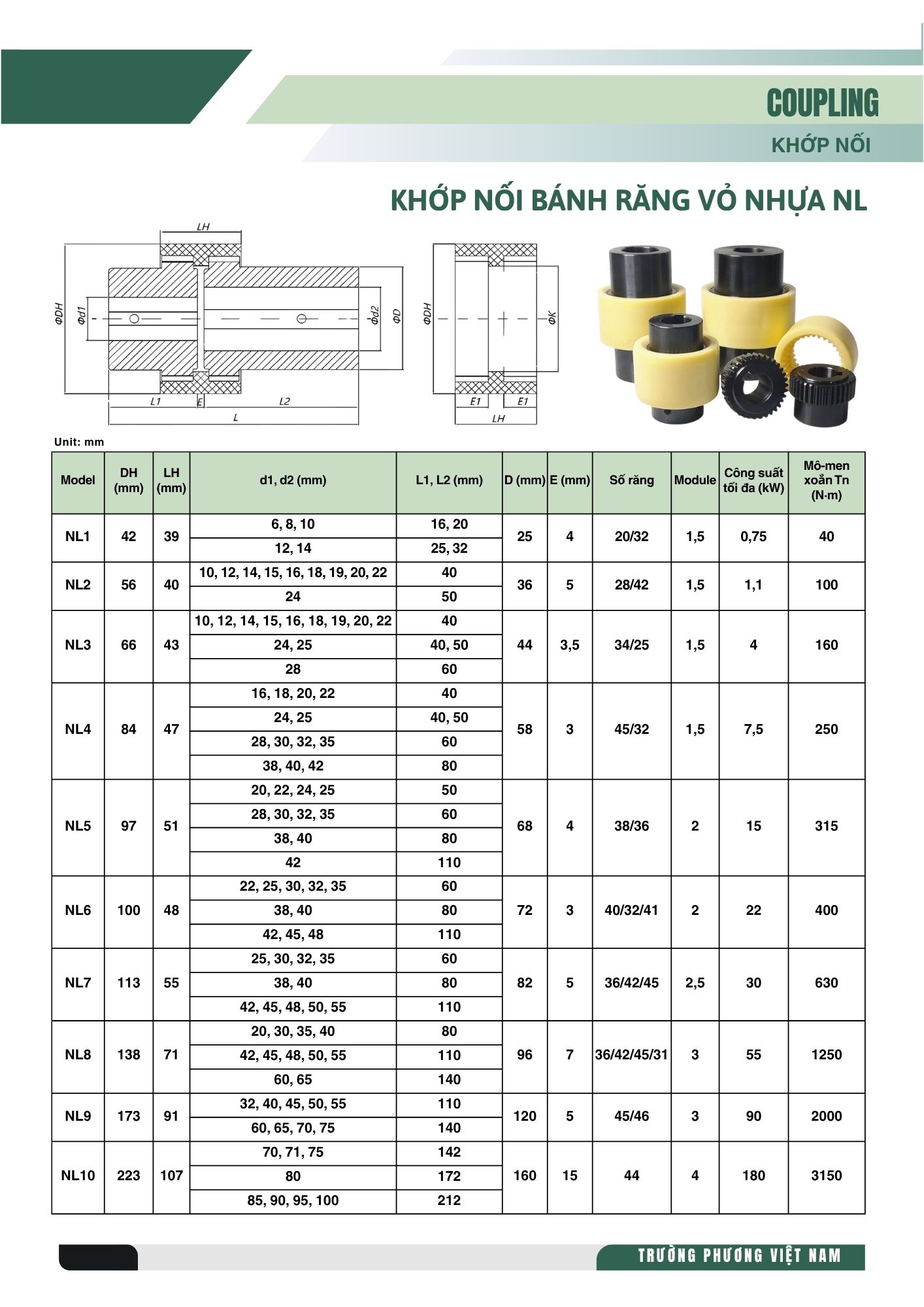

Thông số kỹ thuật khớp nối bánh răng vỏ nhựa NL

Bảng dưới đây là bảng thông số khớp nối bánh răng vỏ nhựa NL chính xác:

Mỗi mã có các lựa chọn lỗ trục và chiều dài moay-ơ khác nhau. Vì vậy, khi đặt hàng cần xác nhận kích thước của cả hai trục, kiểu rãnh then và khoảng cách lắp đặt. Mô-men danh nghĩa trong bảng là thông số của khớp nối; việc chọn mã còn phải xét đến tốc độ quay, tải và tần suất khởi động của máy.

Ứng dụng khớp nối bánh răng vỏ nhựa NL

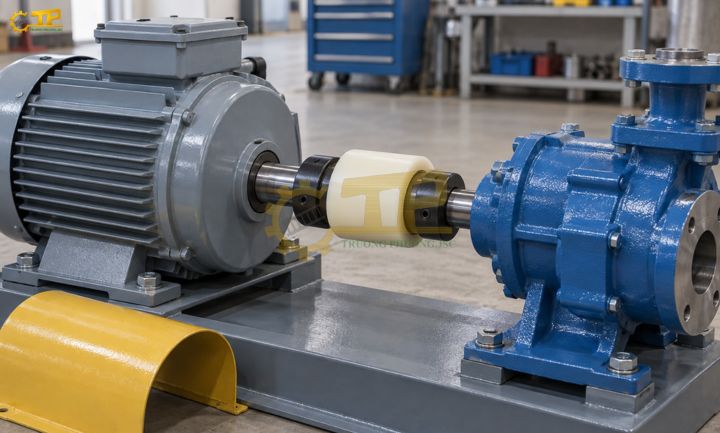

Khớp nối NL được sử dụng trong các bộ truyền động giữa động cơ và bơm, hộp giảm tốc hoặc các cụm máy công nghiệp có yêu cầu phù hợp với thông số của sản phẩm.

Thiết kế gọn giúp khớp nối thuận tiện khi bố trí trong cụm máy có không gian lắp đặt hạn chế. Đặc điểm không cần bôi trơn cũng có ích ở những vị trí cần giảm công việc bảo trì thường xuyên.

Với máy chạy liên tục hoặc thường xuyên đảo chiều, cần kiểm tra thêm mô-men làm việc và điều kiện tải. Chọn đúng mã và căn chỉnh trục tốt sẽ giúp hạn chế tình trạng vỏ nylon mòn nhanh trong quá trình vận hành.

Lắp đặt và thay vỏ nylon khớp nối NL

Trước khi lắp khớp nối NL, cần kiểm tra lỗ trục, rãnh then và bề mặt moay-ơ. Hai đầu trục phải được căn chỉnh, đồng thời giữ khoảng cách lắp theo bản vẽ của đúng mã khớp nối.

Trong quá trình bảo trì, nên kiểm tra vỏ nylon để phát hiện các dấu hiệu như nứt, răng mòn, biến dạng hoặc xuất hiện tiếng động bất thường tại vị trí khớp nối. Khi có hư hỏng, cần kiểm tra cả độ đồng tâm và tình trạng tải của máy trước khi thay chi tiết mới.

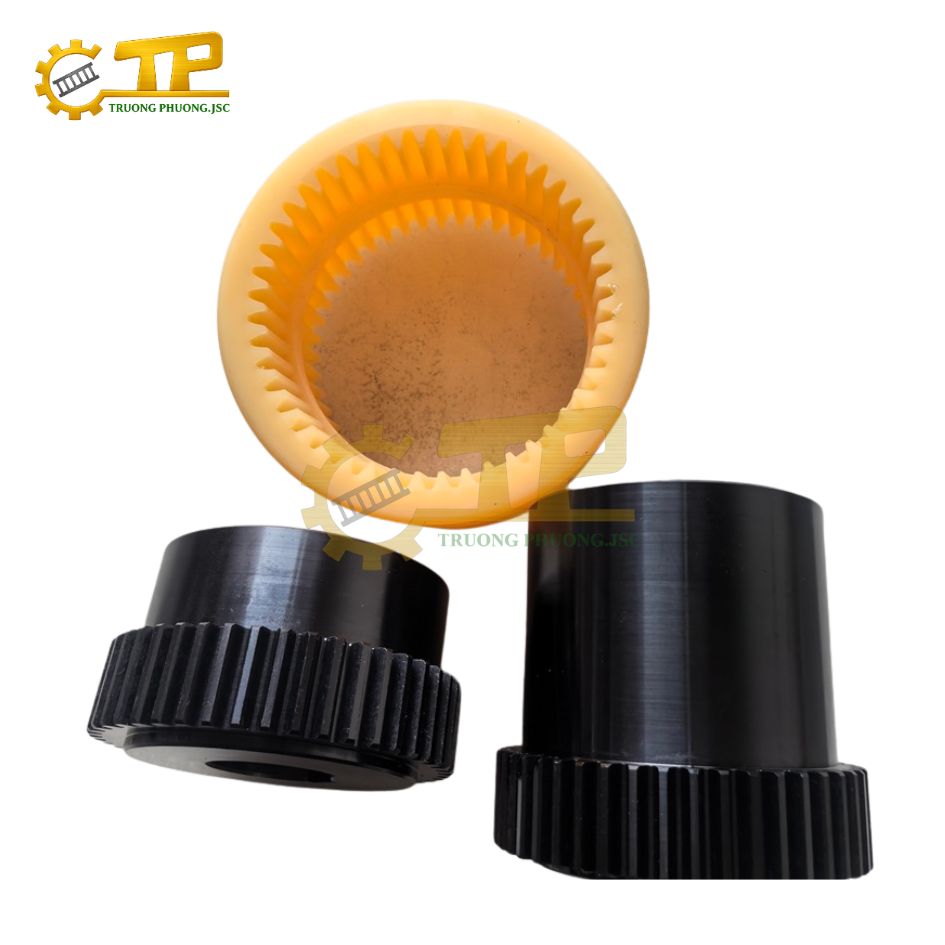

Có thể thay riêng vỏ nylon nếu hai moay-ơ còn sử dụng tốt. Nếu răng moay-ơ đã mòn, sứt hoặc lỗ trục bị lỏng, cần xử lý phần hư hỏng tương ứng hoặc thay cả bộ. Vỏ thay thế phải khớp về đường kính, chiều dài và bộ răng; cùng tên mã NL chưa đủ để xác nhận khả năng lắp thay.

Tư vấn khớp nối bánh răng vỏ nhựa NL tại Trường Phương

Để được tư vấn khớp nối NL, khách hàng có thể gửi mã đang sử dụng, ảnh sản phẩm cũ hoặc thông tin về công suất động cơ, tốc độ quay và đường kính hai trục.

Với nhu cầu thay vỏ nylon, nên gửi thêm ảnh phần răng và kích thước vỏ cũ để đối chiếu trước khi đặt hàng. Tình trạng hàng, phương án gia công lỗ trục và thời gian giao sẽ được xác nhận theo từng yêu cầu.

Liên hệ Trường Phương qua hotline 0903 220 698 để được tư vấn và báo giá khớp nối bánh răng vỏ nhựa NL.
