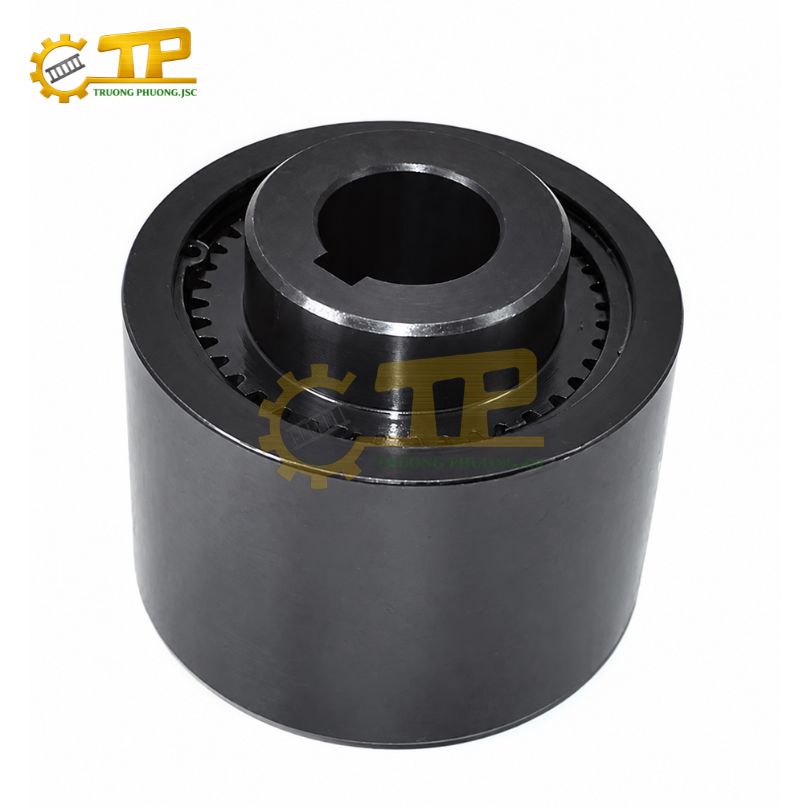

Khớp Nối Răng Vỏ THÉP TGCL

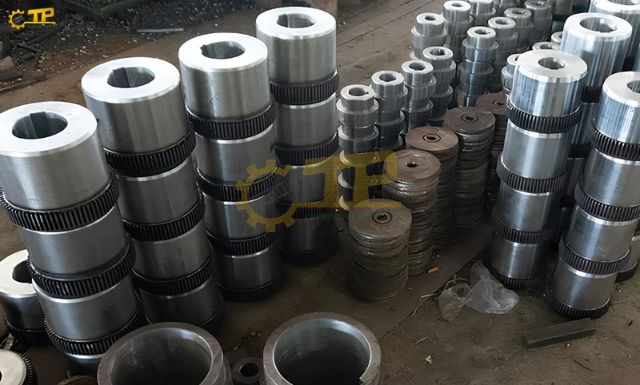

Giới thiệu khớp nối răng vỏ thép TGCL

Khớp nối răng vỏ thép TGCL là phụ kiện nối trục dùng trong các hệ truyền động công nghiệp. Sản phẩm truyền mô-men thông qua phần răng ăn khớp giữa hai moay-ơ và vỏ thép, giúp liên kết trục chủ động với trục máy trong một kết cấu tương đối gọn.

Dòng TGCL có nhiều kích thước, đáp ứng các yêu cầu khác nhau về tải, tốc độ và đường kính trục. Khi chọn mua để lắp mới hoặc thay thế, cần xem đồng thời khả năng truyền mô-men và kích thước tại vị trí lắp.

Trường Phương cung cấp nhiều dòng khớp nối trục để khách hàng lựa chọn theo tải truyền động và điều kiện sử dụng.

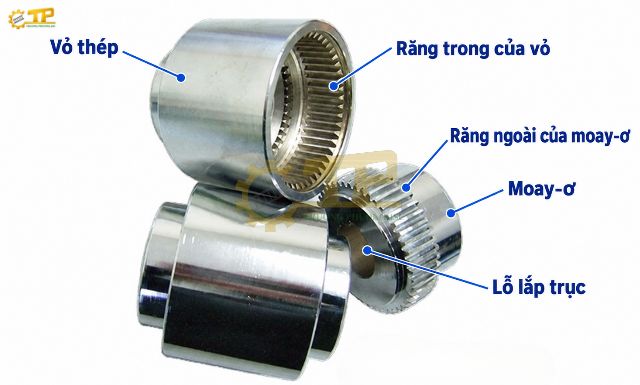

Cấu tạo khớp nối răng vỏ thép TGCL

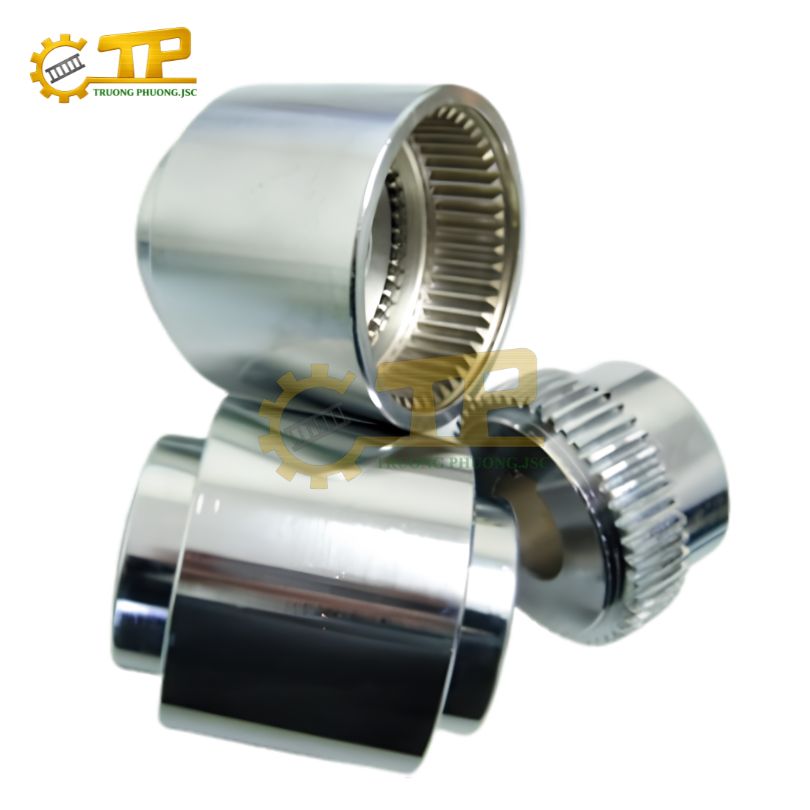

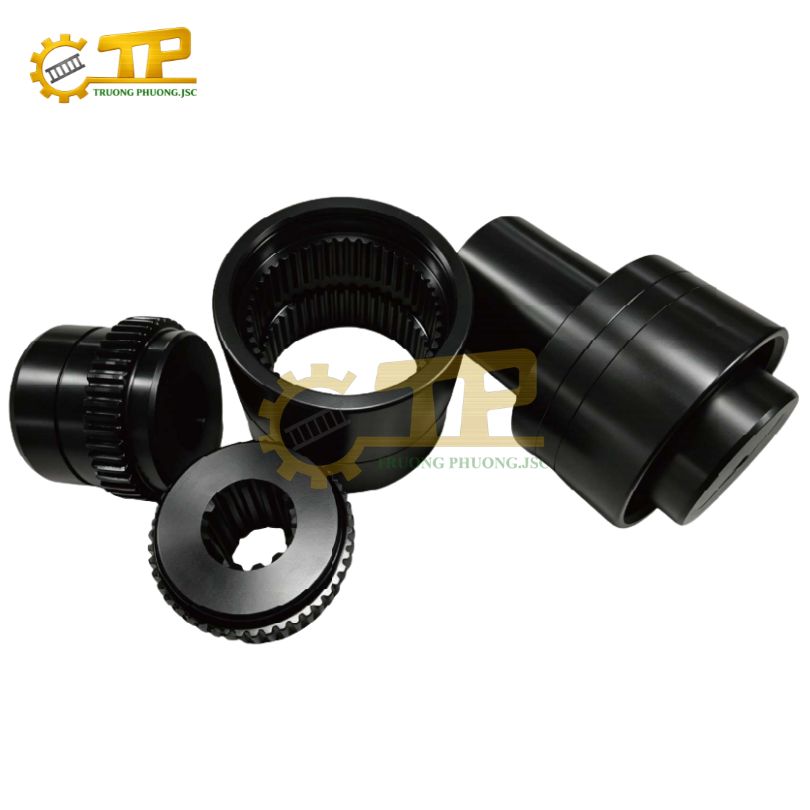

Bộ khớp nối răng vỏ thép TGCL gồm hai moay-ơ có răng ngoài, vỏ thép có răng trong và các chi tiết giữ, làm kín theo kết cấu sản phẩm. Hai moay-ơ được lắp lên trục, còn vỏ liên kết phần răng của chúng thành một cụm truyền động.

Khi trục chủ động quay, mô-men được truyền từ moay-ơ phía chủ động qua vỏ thép đến moay-ơ phía máy. Vùng ăn khớp răng bằng kim loại cần được bôi trơn phù hợp để hạn chế ma sát và mài mòn.

Răng cong giúp khớp nối đáp ứng một lượng sai lệch nhất định giữa hai trục. Tuy vậy, khi lắp đặt vẫn cần căn chỉnh đúng để bộ truyền làm việc ổn định và tránh tải tập trung lên vùng răng.

Đặc điểm khớp nối răng vỏ thép TGCL

Khả năng truyền mô-men lớn trong một kết cấu gọn là đặc điểm nổi bật của dòng TGCL. Vỏ và moay-ơ bằng thép tạo thành bộ khớp nối phù hợp với nhiều vị trí truyền động công nghiệp có yêu cầu chịu tải cao.

Các mã sản phẩm có dải kích thước khác nhau, giúp lựa chọn theo đường kính trục và không gian lắp. Với những cụm máy đã có sẵn, việc kiểm tra chiều dài tổng thể và đường kính ngoài giúp hạn chế thay đổi vị trí động cơ hoặc thiết bị.

Khớp nối TGCL cần được chọn đúng tải và bảo dưỡng phù hợp. Với máy thường xuyên khởi động, đảo chiều hoặc chịu tải thay đổi, cần tính đến chế độ làm việc khi xác định size.

Thông số kỹ thuật khớp nối răng vỏ thép TGCL

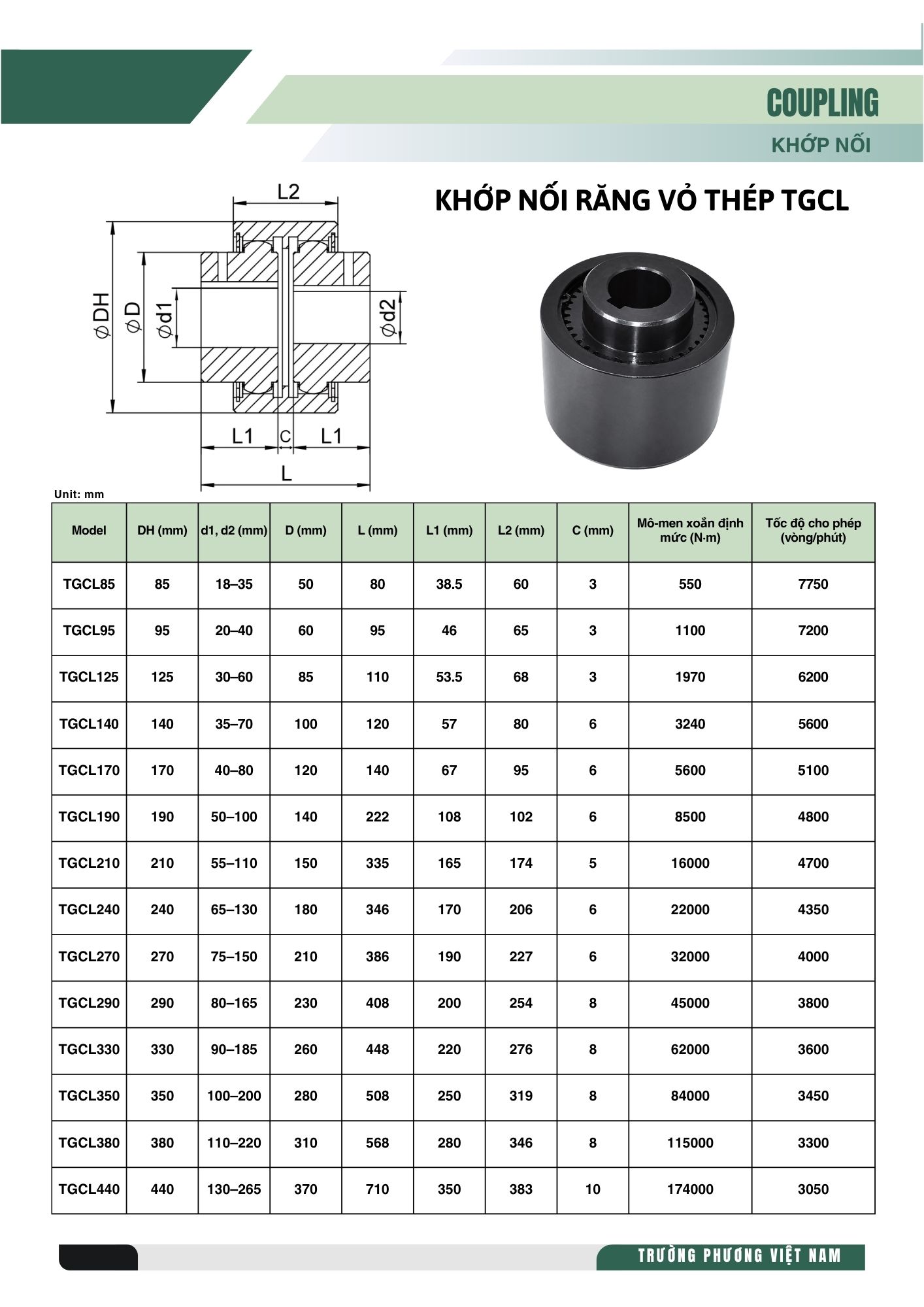

Bảng dưới đây tổng hợp thông số từ catalogue của dòng TGCL. Kích thước tính bằng mm, mô-men tính bằng N·m và tốc độ tính bằng vòng/phút.

Thông số áp dụng theo từng mã trong catalogue TGCL. Dải lỗ trục là phạm vi lựa chọn, không phải kích thước lỗ khoan sẵn.

Sau khi chọn được mã đáp ứng mô-men và tốc độ, cần kiểm tra thêm chiều dài moay-ơ, rãnh then và khoảng cách hai đầu trục trên bản vẽ. Các kích thước này giúp xác định bộ khớp nối có lắp vừa với thiết bị hay không.

Ứng dụng khớp nối răng vỏ thép TGCL

Khớp nối răng vỏ thép TGCL có thể được lựa chọn cho các cụm nối trục giữa động cơ, hộp giảm tốc và thiết bị được dẫn động. Khả năng truyền mô-men của từng mã là cơ sở để xem xét sử dụng trong các hệ thống máy và dây chuyền sản xuất công nghiệp.

Ở vị trí trước hộp giảm tốc, khớp nối thường làm việc với tốc độ cao hơn. Ở phía đầu ra, tốc độ giảm nhưng mô-men có thể lớn hơn đáng kể. Vì vậy, cần sử dụng thông số tại đúng vị trí lắp để chọn mã.

Với các hệ thống băng tải, máy chế biến hoặc cụm máy có tải thay đổi, cần xét thêm tần suất khởi động và đặc điểm vận hành. Chọn đúng size giúp bộ khớp nối đáp ứng tải thực tế và hạn chế hao mòn trong quá trình sử dụng.

Lựa chọn khớp nối răng vỏ thép TGCL

Khi chọn khớp nối TGCL cho bộ truyền mới, nên chuẩn bị công suất, tốc độ quay và đường kính hai trục. Những thông tin này giúp xác định mô-men làm việc và lựa chọn size có khả năng đáp ứng điều kiện vận hành.

Tiếp theo, kiểm tra đường kính ngoài, chiều dài tổng thể và chiều dài lắp trên từng đầu trục. Một bộ khớp nối đáp ứng tải vẫn cần phù hợp với không gian giữa hai cụm máy.

Nếu mua để thay thế, ảnh mã sản phẩm và các kích thước của bộ cũ sẽ giúp xác định nhanh hơn. Với trường hợp chỉ thay moay-ơ hoặc vỏ, cần kiểm tra cả bộ răng và kích thước lắp ghép để bảo đảm các chi tiết tương thích.

Lắp đặt và bảo dưỡng khớp nối răng vỏ thép TGCL

Trước khi lắp, cần làm sạch trục, lỗ moay-ơ và rãnh then. Các bề mặt lắp phải được kiểm tra để phát hiện ba via, hao mòn hoặc hư hỏng ảnh hưởng đến độ khít.

Khi đưa khớp nối vào vị trí, giữ đúng khoảng cách giữa hai đầu trục và căn chỉnh theo yêu cầu của sản phẩm. Chất bôi trơn cần phù hợp với dòng khớp nối và điều kiện làm việc.

Trong quá trình sử dụng, nên theo dõi tiếng ồn, rung, nhiệt độ và tình trạng rò chất bôi trơn. Khi tháo bảo dưỡng, kiểm tra bề mặt răng, chi tiết làm kín, lỗ trục và rãnh then để xác định phần cần xử lý.

Nếu răng đã sứt, mòn nhiều hoặc bộ khớp nối bị rơ, cần đánh giá nguyên nhân trước khi thay chi tiết. Việc kiểm tra cả căn chỉnh trục và tải vận hành giúp hạn chế hư hỏng lặp lại.

Báo giá khớp nối răng vỏ thép TGCL tại Trường Phương

Khách hàng có nhu cầu mua khớp nối TGCL có thể gửi mã sản phẩm, số lượng, đường kính hai trục và yêu cầu rãnh then để được tư vấn, báo giá.

Nếu chưa xác định được mã, hãy gửi ảnh bộ khớp nối đang sử dụng cùng đường kính ngoài và chiều dài tổng thể. Với nhu cầu lắp mới, nên bổ sung công suất, tốc độ và thông tin về thiết bị.

Liên hệ Trường Phương — Hotline: 0903 220 698 để được tư vấn lựa chọn khớp nối răng vỏ thép TGCL phù hợp.
