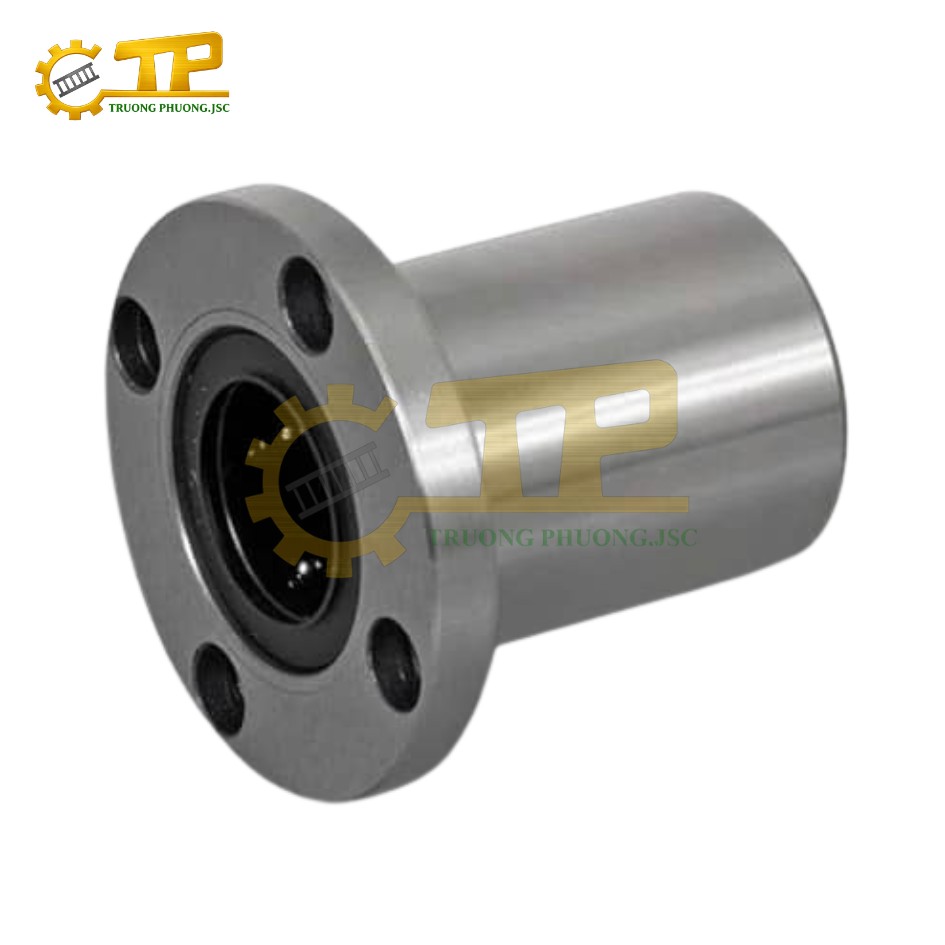

Con Trượt Tròn LMF (SMF)

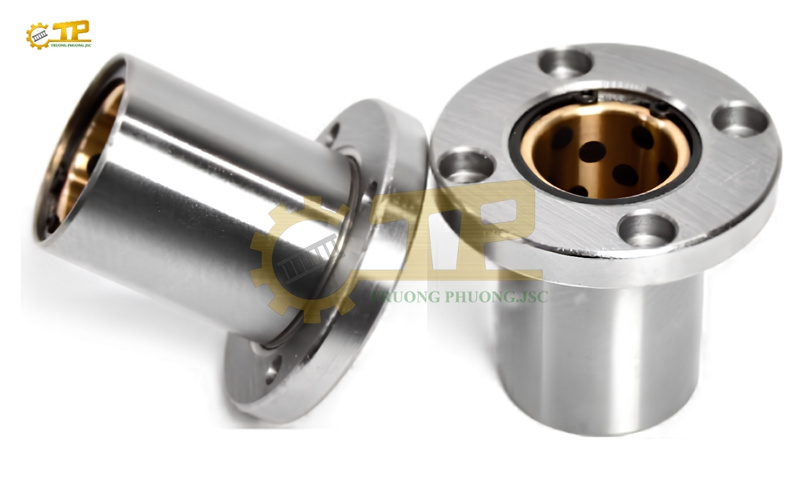

1. Con Trượt Tròn Mặt Bích Tròn Dòng LMF (SMF) Là Gì?

Con trượt tròn mặt bích tròn dòng LMF (thuộc nhóm Flanged Linear Motion Bearings, ký hiệu tương đương là dòng SMF) là loại bạc đạn trượt tuyến tính được thiết kế tích hợp sẵn phần mặt bích hình tròn đúc liền ở một đầu thân con trượt.

Khác với các dòng con trượt tròn dạng ống trụ tiêu chuẩn (như dòng LM) cần phải sử dụng thêm gối ôm (Housing) rời, con trượt dòng LMF cho phép người thiết kế bắt vít cố định trực tiếp mặt bích vào vách máy hoặc mặt phẳng cơ khí.

Đặc Điểm Nổi Bật Của Thiết Kế Mặt Bích Tròn:

• Cố định trực tiếp: Tích hợp 3 đến 4 lỗ bắt vít trên mặt bích, cho phép lắp chặt trực tiếp lên vách khung máy mà không cần phụ kiện vỏ ôm bổ sung.
• Chịu lực cân bằng: Thiết kế mặt bích tròn giúp phân bổ đều lực siết bulong và tải trọng theo mọi hướng xung quanh trục trượt.
• Định vị vuông góc chuẩn xác: Bề mặt sau của mặt bích được gia công mài phẳng, đảm bảo độ vuông góc giữa mặt gá và thanh ty trượt.

2. Cấu Tạo Chi Tiết Và Nguyên Lý Hoạt Động Của Con Trượt LMF

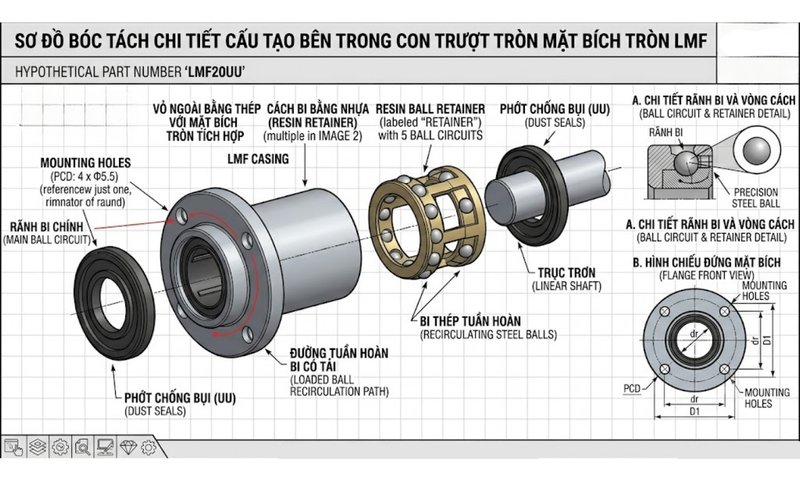

 Chi tiết cấu tạo bên trong con trượt tròn mặt bích tròn LMF, thể hiện rõ các bộ phận phớt gạt, rãnh bi và mặt bích.

2.1. Các Bộ Phận Cấu Thành Con Trượt LMF

• Mặt bích hình tròn đúc liền: Gia công các lỗ bắt vít phân bố đều theo đường kính vòng tâm (PCD) để liên kết với khung máy.
• Thân vỏ thép hợp kim: Được làm từ thép gia nhiệt tôi cứng bề mặt (đạt 58–62 HRC), đảm bảo chịu nén và chống mòn tốt.
• Vòng rãnh giữ bi (Retainer): Làm bằng nhựa kỹ thuật chịu nhiệt hoặc hợp kim, giúp phân chia và định hướng các chuỗi bi thép.
• Chuỗi bi thép Chrome: Các viên bi thép chính xác cao di chuyển tuần hoàn trong rãnh lăn khép kín.
• Phớt gạt bụi cao su 2 đầu (Ký hiệu UU): Ngăn chặn mạt phoi, bụi bẩn xâm nhập và bảo vệ màng mỡ bôi trơn bên trong.

2.2. Nguyên Lý Lăn Tuần Hoàn Giảm Ma Sát

Khi con trượt LMF di chuyển dọc theo thanh ty trượt tròn, các viên bi thép bên trong liên tục cuộn lăn giữa bề mặt trục và rãnh thân vỏ. Khi đi hết hành trình trong thân, bi được đầu định hướng dẫn về rãnh hồi để tạo thành vòng tuần hoàn liên tục. Cơ chế này giúp biến ma sát trượt khô thành ma sát lăn, giảm hệ số ma sát xuống mức cực thấp.

3. Phân Loại Con Trượt LMF: Dạng Tiêu Chuẩn (LMF..UU) Và Dạng Thân Dài (LMF..LUU)

3.1. Con Trượt Mặt Bích Tròn Tiêu Chuẩn (LMF..UU / SMF..UU)

• Chiều dài: Tiêu chuẩn (Ví dụ: LMF20UU có chiều dài L = 42mm).
• Cấu trúc bi: Tích hợp 1 chuỗi bi tuần hoàn trên mỗi rãnh lăn.
• Ứng dụng: Thích hợp cho các cơ cấu chuyển động hành trình trung bình, tải trọng tiêu chuẩn gọn nhẹ.

3.2. Con Trượt Mặt Bích Tròn Thân Dài (LMF..LUU / SMF..LUU)

• Chiều dài: Thân dài gấp khoảng 1.5 đến 2 lần bản tiêu chuẩn (Ví dụ: LMF20LUU có chiều dài L = 80mm).
• Cấu trúc bi: Tích hợp 2 chuỗi bi tuần hoàn nối tiếp trên mỗi rãnh.
• Ưu điểm: Nâng cao khả năng chịu mô-men xoắn uốn (Moment Load) gấp đôi so với bản tiêu chuẩn, tăng độ cứng và chống rung lắc cho các cơ cấu trục đứng.

4. Bảng Tra Thông Số Kỹ Thuật Chi Tiết Dòng LMF (SMF)

Dưới đây là bảng tra thông số kích thước kỹ thuật chuẩn của dòng con trượt mặt bích tròn dòng LMF (đơn vị tính: mm)

5. Ưu Điểm Khi Sử Dụng Con Trượt Mặt Bích Tròn LMF Trong Thiết Kế Cơ Khí

• Phân bố tải trọng đều 360°: Bích tròn phân bổ lực ép bulong và lực tác động đồng đều quanh trục, hạn chế biến dạng mép gá.
• Tiết kiệm chi phí gia công phụ kiện: Không tốn chi phí thiết kế và gia công khối gối ôm rời, giúp đơn giản hóa bản vẽ lắp ráp.
• Lắp đặt nhanh & Dễ cân chỉnh: Chỉ cần gia công lỗ đâm xuyên trên vách bằng đường kính D và siết vít cố định qua các lỗ bích.
• Dải quy cách phong phú: Đáp ứng đa dạng đường kính trục từ nhỏ (Ø6mm) đến các ứng dụng lớn (Ø60mm).

6. Ứng Dụng Thực Tế Của Con Trượt LMF Trong Tự Động Hóa

Con trượt mặt bích tròn LMF được ứng dụng rộng rãi trong nhiều cơ cấu máy móc:

• Cơ cấu chuyển động trục đứng (Trục Z): Máy in 3D công nghiệp, máy khắc laser, cơ cấu nâng hạ bàn công tác.
• Dây chuyền sản xuất tự động: Cánh tay gắp sản phẩm tự động, máy dán nhãn, hệ thống chiết rót.
• Đồ gá & Máy kiểm định: Hệ thống Jig kiểm tra sản phẩm, máy đo lực, máy thử nghiệm trong phòng Lab.
• Cơ cấu trượt xuyên vách: Các thiết bị cần dẫn hướng đâm xuyên qua vách khung máy.

7. Tư Vấn Giải Pháp Kỹ Thuật Tại Trường Phương Việt Nam

Việc lựa chọn đúng quy cách con trượt mặt bích tròn LMF (dạng chuẩn hay thân dài L), tính toán tải trọng và kiểm tra dung sai trục đóng vai trò vô cùng quan trọng đối với độ bền của hệ thống.

Trường Phương Việt Nam chuyên hỗ trợ tư vấn kỹ thuật và cung cấp các giải pháp dẫn hướng tuyến tính đồng bộ:

• Hỗ trợ tra cứu thông số: Kiểm tra dung sai, đối chiếu bản vẽ CAD và tư vấn quy cách con trượt LMF chuẩn xác.
• Giải pháp đồng bộ: Tư vấn kết hợp giữa con trượt LMF, thanh ty trượt tròn mạ Chrome và gối đỡ trục phù hợp với yêu cầu thực tế.
• Đồng hành kỹ thuật: Đội ngũ kỹ sư giàu kinh nghiệm sẵn sàng giải đáp thắc mắc và hỗ trợ tối ưu hóa thiết kế cơ khí.
