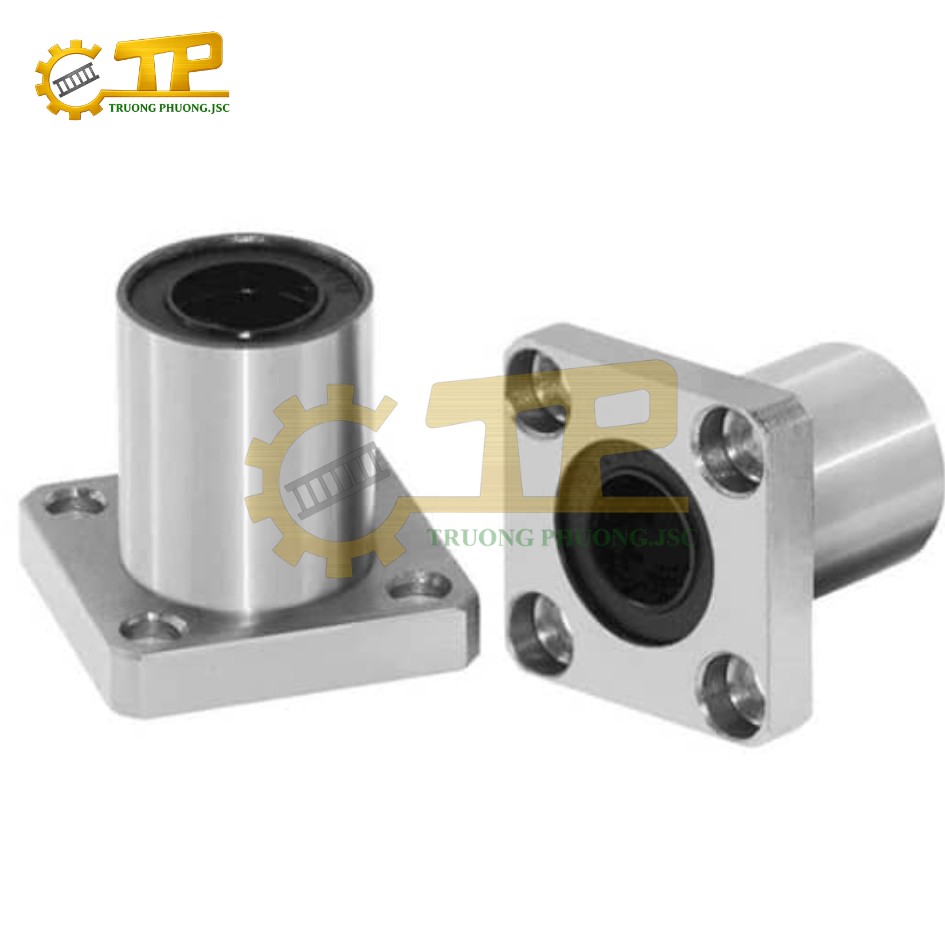

Con Trượt Tròn LMK (SMK)

1. Con Trượt Tròn Mặt Bích Vuông Dòng LMK (SMK) Là Gì?

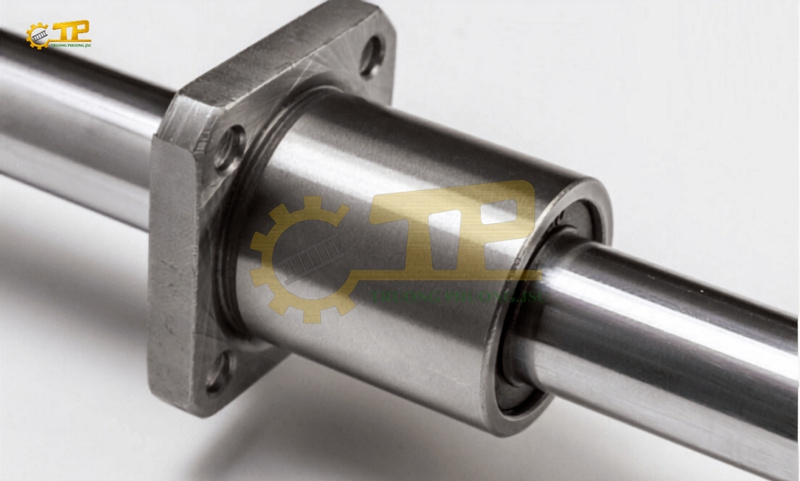

Con trượt tròn mặt bích vuông dòng LMK (ký hiệu tương đương là dòng SMK) là loại bạc đạn trượt tuyến tính có mặt bích hình vuông đúc liền tại một đầu thân.

So với dòng bích tròn (LMF) có vành xòe đều, mặt bích vuông thu gọn kích thước chiều ngang. Cấu tạo này cho phép lắp đặt con trượt sát cạnh tấm gá hoặc trên thanh nhôm định hình.

Đặc Điểm Lắp Đặt của dòng con lăn tròn LMK:

• Tối ưu không gian chiều ngang: Giảm độ nhô sang hai bên so với bích tròn, phù hợp cho cơ cấu bị giới hạn khoảng cách giữa hai trục trượt.
• Dễ căn thẳng hàng: Cạnh bích phẳng cho phép tì thước ke vuông hoặc thước kẹp để căn độ song song khi lắp ráp.
• Cố định 4 góc: 4 lỗ bắt vít ở 4 góc mặt bích giúp phân bổ lực siết đều, chống xoay thân con trượt khi vận hành.

2. Cấu Tạo Chi Tiết Và Nguyên Lý Hoạt Động Của Con Trượt LMK

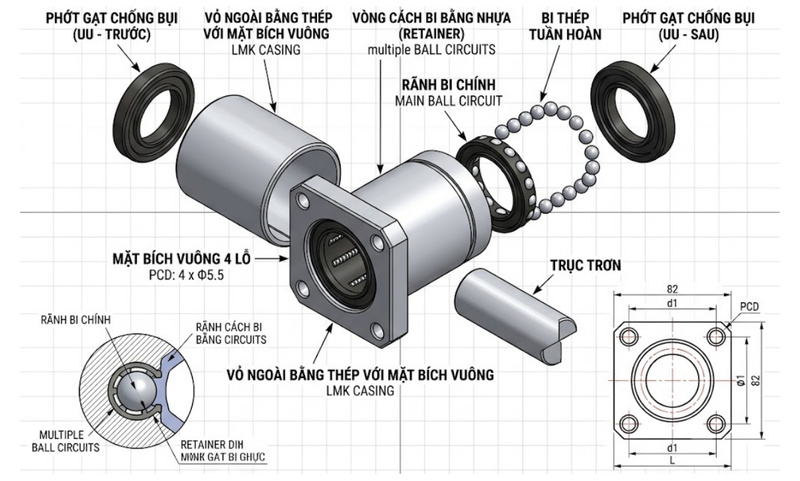

Chi tiết cấu tạo bên trong con trượt tròn mặt bích vuông LMKUU

2.1. Các Bộ Phận Cấu Thành

• Mặt bích vuông đúc liền: Tích hợp 4 lỗ bắt vít ở 4 góc để bắt trực tiếp vào vách máy.
• Thân vỏ thép hợp kim: Đúc từ thép gia nhiệt bề mặt (độ cứng 58–62 HRC), chịu nén và chống mài mòn.
• Vòng cách giữ bi (Retainer): Làm bằng nhựa kỹ thuật hoặc hợp kim, có nhiệm vụ phân chia và định hướng các chuỗi bi.
• Bi thép Chrome: Bi có độ chính xác cao, cuộn lăn trong rãnh kín để giảm ma sát.
• Phớt gạt bụi cao su 2 đầu (Ký hiệu UU): Ngăn mạt phoi, bụi cơ khí đi vào rãnh bi và giữ mỡ bôi trơn bên trong.

2.2. Nguyên Lý Hoạt Động

Khi con trượt di chuyển trên thanh ty trượt tròn, các viên bi thép bên trong cuộn lăn liên tục giữa bề mặt trục và rãnh thân vỏ. Khi đến đầu thân, bi theo rãnh hồi hướng về lại điểm xuất phát, tạo thành vòng tuần hoàn kín.

3. Phân Loại Con Trượt LMK: Dạng Tiêu Chuẩn (LMK..UU) Và Dạng Thân Dài (LMK..LUU)

3.1. Con Trượt Mặt Bích Vuông Tiêu Chuẩn (LMK..UU / SMK..UU)

• Chiều dài: Dạng thân ngắn tiêu chuẩn (Ví dụ: LMK20UU có chiều dài L = 42mm).
• Cấu trúc bi: 1 chuỗi bi tuần hoàn trên mỗi rãnh lăn.
• Ứng dụng: Dùng cho cơ cấu chuyển động hành trình ngắn đến trung bình, tải trọng tiêu chuẩn.

3.2. Con Trượt Mặt Bích Vuông Thân Dài (LMK..LUU / SMK..LUU)

• Chiều dài: Thân dài gấp khoảng 1.5 - 2 lần bản tiêu chuẩn (Ví dụ: LMK20LUU có chiều dài L = 80mm).
• Cấu trúc bi: 2 chuỗi bi tuần hoàn nối tiếp trên mỗi rãnh.
• Đặc tính: Tăng diện tích tiếp xúc lực, tăng khả năng chịu mô-men xoắn uốn (Moment Load) so với bản tiêu chuẩn, dùng cho các ứng dụng trượt đứng hoặc tải trọng cao hơn.

4. Bảng Tra Thông Số Kỹ Thuật Chi Tiết Dòng LMK (SMK)

Dưới đây là bảng tra thông số kích thước tiêu chuẩn của dòng con trượt mặt bích vuông LMKUU (đơn vị: mm):

5. Ưu Điểm Khi Sử Dụng Con Trượt Mặt Bích Vuông LMK

• Lắp đặt sát mép khung: Cạnh bích phẳng cho phép gá sát mép vách hoặc vị trí hẹp.
• Không cần gối ôm rời: Bắt vít trực tiếp bích vuông lên tấm gá, giảm phụ kiện trung gian.
• Dễ định vị song song: Dùng cạnh bích làm mốc chuẩn để căn thẳng hàng các trục trượt song song.
• Dải kích thước rộng: Có sẵn các quy cách từ Ø6mm đến Ø60mm.

6. Ứng Dụng Thực Tế Trong Chế Tạo Máy

Con trượt mặt bích vuông LMK được dùng phổ biến trong các thiết bị:

• Máy CNC & Máy khắc Laser: Dùng cho các trục trượt X, Y, Z cần cố định mặt bích trực tiếp vào tấm gá.
• Máy in 3D: Dùng cho cụm đầu in trượt trên khung nhôm.
• Cánh tay gắp (Pick & Place): Cụm gắp sản phẩm trượt trên thanh ty tròn.
• Băng tải tự động: Bàn đẩy, cơ cấu phân loại sản phẩm trên dây chuyền.

7. Tư Vấn Kỹ Thuật Tại Trường Phương Việt Nam

• Trường Phương Việt Nam tư vấn và cung cấp các sản phẩm dẫn hướng tuyến tính theo yêu cầu thiết kế:
• Đối chiếu thông số: Kiểm tra dung sai, kích thước và mã sản phẩm tương đương.
• Cung cấp giải pháp đồng bộ: Tư vấn kết hợp con trượt LMK, thanh ty trượt tròn mạ Chrome và các phụ kiện gá lắp.

Bộ phận kỹ thuật Trường Phương Việt Nam: Vui lòng liên hệ trực tiếp để trao đổi chi tiết về bản vẽ và thông số kỹ thuật con trượt LMK.
