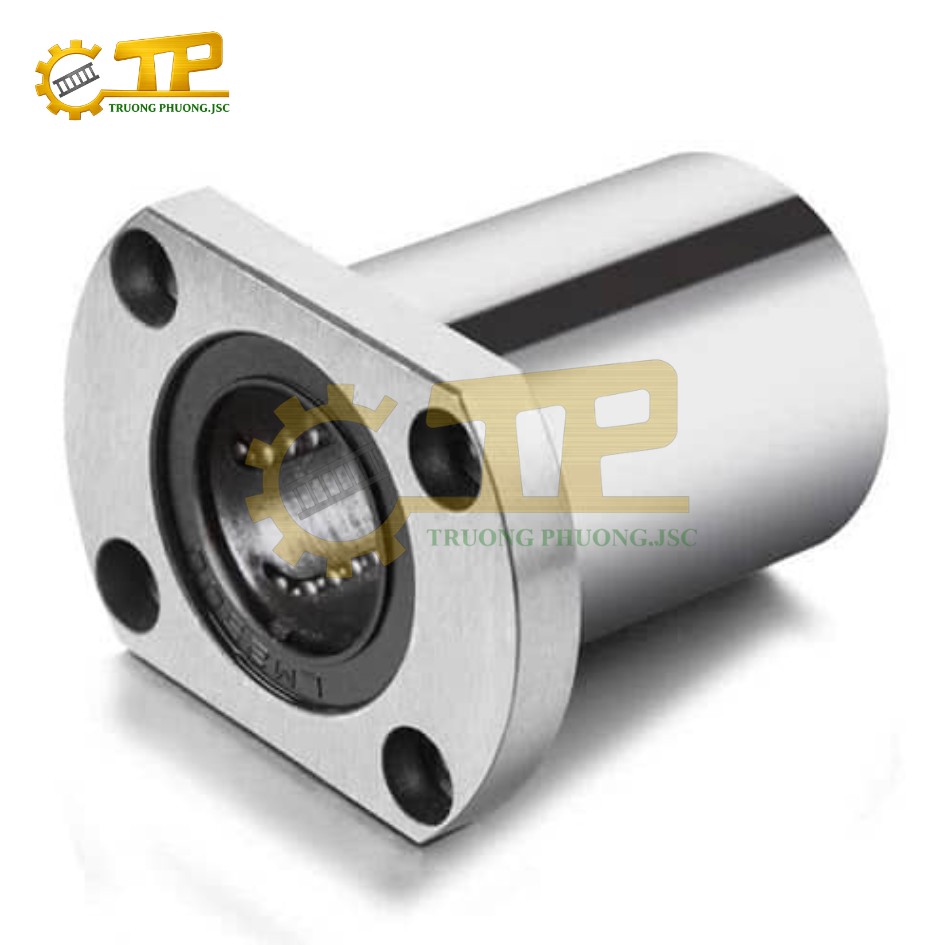

Con Trượt Tròn LMH (SMH)

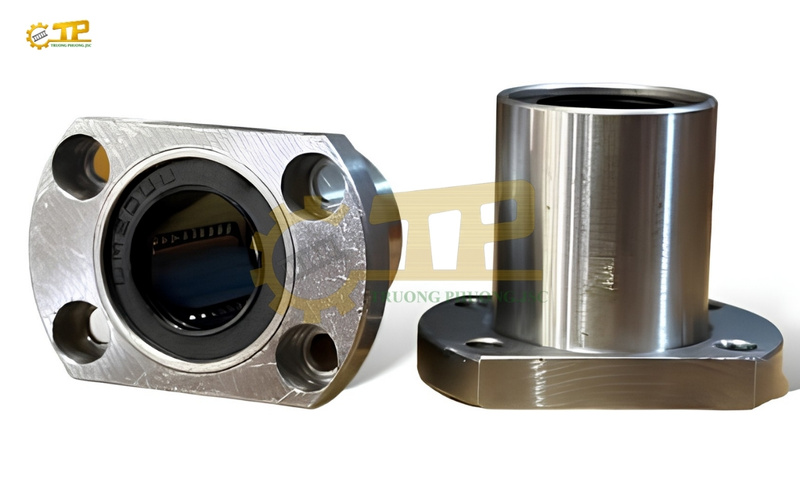

1. Con Trượt Tròn Mặt Bích Oval Dòng LMH (SMH) Là Gì?

Con trượt tròn mặt bích Oval dòng LMH (ký hiệu tương đương là dòng SMH) là loại bạc đạn trượt tuyến tính có mặt bích được thiết kế khuyết hai cạnh đối diện (dạng Oval / Ellipse).

So với dòng bích tròn (LMF) có diện tích এবংnh xòe lớn hay dòng bích vuông (LMK) chiếm diện tích 4 góc, mặt bích Oval triệt tiêu hoàn toàn phần vành thừa ở hai bên. Cấu tạo này cho phép lắp đặt hai con trượt nằm song song sát nhau với khoảng cách tâm trục cực nhỏ.

Đặc Điểm Lắp Đặt Của Bích Oval

• Tiết kiệm chiều rộng: Vạt thẳng 2 cạnh đối diện giúp giảm đáng kể kích thước bao ngoài.
• Lắp ráp 2 lỗ bắt vít: Khác với LMF/LMK dùng 4 lỗ, dòng LMH sử dụng 2 lỗ bắt vít đối xứng trên 2 tai bích, giúp gia công lỗ gá trên vách máy nhanh chóng hơn.
• Định vị chính xác: Bề mặt sau bích được mài phẳng tiêu chuẩn, đảm bảo độ vuông góc 90° giữa vách gá và trục trượt.

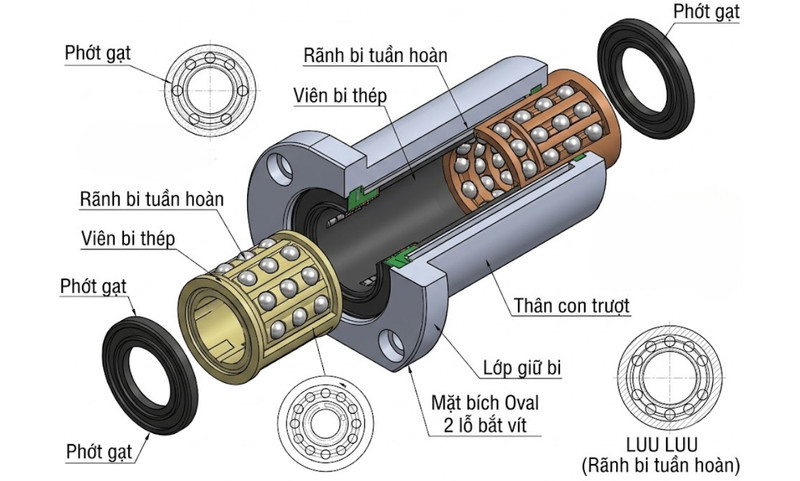

2. Cấu Tạo Chi Tiết Và Nguyên Lý Hoạt Động Của Con Trượt LMH

2.1. Các Bộ Phận Cấu Thành

• Mặt bích Oval đúc liền: Thiết kế khuyết 2 cạnh, tích hợp 2 lỗ bắt vít đối xứng ở hai đầu tai bích.
• Thân vỏ thép hợp kim: Được làm từ thép gia nhiệt bề mặt (độ cứng 58–62 HRC), chịu va đập và chống mài mòn.
• Vòng cách giữ bi (Retainer): Làm bằng nhựa kỹ thuật hoặc hợp kim, giúp định hướng và giữ các dãy bi chạy theo chu trình.
• Bi thép Chrome: Bi tròn chính xác cao, cuộn lăn liên tục trong rãnh kín để giảm lực cản ma sát.
• Phớt gạt bụi cao su 2 đầu (Ký hiệu UU): Ngăn mạt phoi, bụi bẩn đi vào rãnh bi và duy trì lớp mỡ bôi trơn bên trong.

2.2. Nguyên Lý Hoạt Động

Khi con trượt di chuyển trên thanh ty trượt tròn, các viên bi thép bên trong cuộn lăn liên tục giữa bề mặt trục và rãnh thân vỏ. Đến cuối hành trình trong thân, bi đi theo rãnh hồi hướng về điểm xuất phát, tạo thành chu trình tuần hoàn kín.

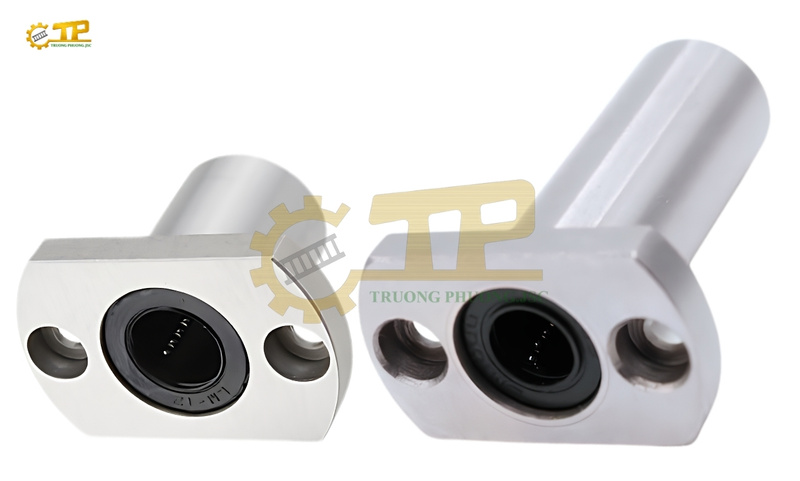

3. Phân Loại Con Trượt LMH: Dạng Tiêu Chuẩn (LMH..UU) Và Dạng Thân Dài (LMH..LUU)

3.1. Con Trượt Mặt Bích Oval Tiêu Chuẩn (LMH..UU / SMH..UU)

• Chiều dài: Dạng thân tiêu chuẩn (Ví dụ: LMH20UU có chiều dài L = 42mm).
• Cấu trúc bi: Tích hợp 1 chuỗi bi tuần hoàn trên mỗi rãnh lăn.
• Ứng dụng: Dùng cho các cơ cấu chuyển động hành trình ngắn và vừa, ưu tiên kích thước gọn nhẹ.

3.2. Con Trượt Mặt Bích Oval Thân Dài (LMH..LUU / SMH..LUU)

• Chiều dài: Thân dài gấp khoảng 1.5 - 2 lần bản tiêu chuẩn (Ví dụ: LMH20LUU có chiều dài L = 80mm).
• Cấu trúc bi: Tích hợp 2 chuỗi bi tuần hoàn nối tiếp trên mỗi rãnh.
• Đặc tính: Tăng khả năng chịu mô-men xoắn uốn (Moment Load), thích hợp cho các ứng dụng trượt đứng (trục Z) hoặc cơ cấu chịu tải lớn hơn.

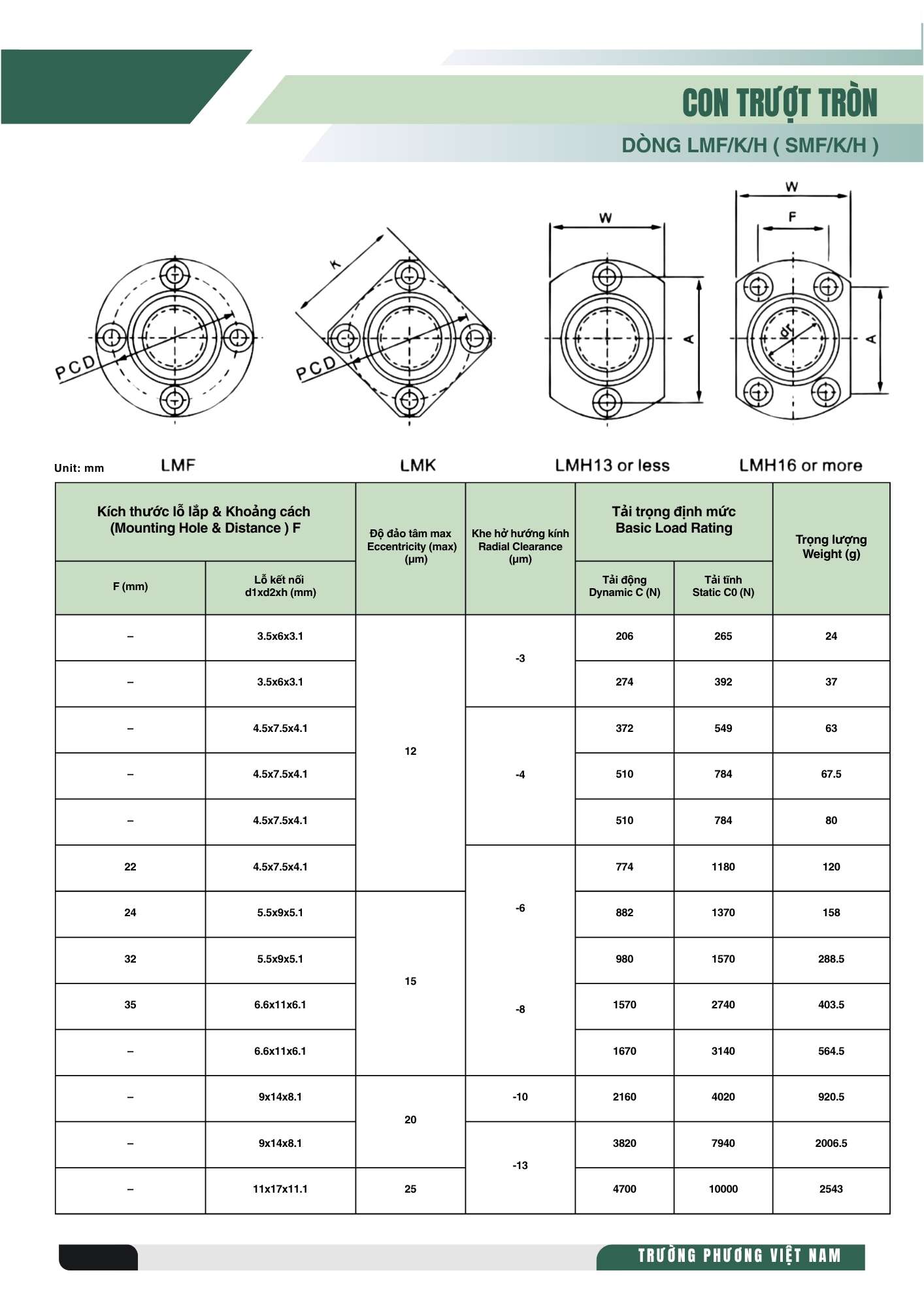

4. Bảng Tra Thông Số Kỹ Thuật Chi Tiết Dòng LMH (SMH)

Dưới đây là bảng tra thông số kích thước tiêu chuẩn của dòng con trượt mặt bích Oval LMH..UU (đơn vị: mm):

5. Ưu Điểm Khi Sử Dụng Con Trượt Mặt Bích Oval LMH

• Lắp đặt trong không gian hẹp: Triệt tiêu phần vành xòe dư thừa, cho phép gá sát mép vách hoặc đặt hai trục gần nhau.
• Gia công lỗ gá đơn giản: Chỉ cần khoan 2 lỗ bắt vít trên vách máy thay vì 4 lỗ như bích tròn/vuông.
• Giảm trọng lượng khối trượt: Kích thước bích thu gọn giúp giảm khối lượng tổng thể của cụm đầu trượt.
• Không cần vỏ gối ôm rời: Bắt vít trực tiếp bích Oval lên vách máy, giúp tiết kiệm chi phí phụ kiện.

6. Ứng Dụng Thực Tế Trong Chế Tạo Máy

Con trượt mặt bích Oval LMH được dùng phổ biến trong các vị trí bị giới hạn không gian:

• Cụm trượt trục Z hẹp: Máy in 3D, máy khắc Laser mini, cơ cấu nâng hạ nhỏ.
• Cơ cấu trượt đôi gần nhau: Dây chuyền chiết rót, cơ cấu gắp sản phẩm đôi đòi hỏi khoảng cách 2 trục sát nhau.
• Thiết bị y tế & Phòng lab: Các cơ cấu trượt tự động nhỏ gọn cần tối ưu diện tích.
• Cơ cấu đẩy đóng gói: Bàn đẩy trượt xuyên vách trong máy đóng gói bao bì.

7. Tư Vấn Kỹ Thuật Tại Trường Phương Việt Nam

Trường Phương Việt Nam tư vấn kỹ thuật và cung cấp giải pháp dẫn hướng tuyến tính theo yêu cầu thiết kế:

• Đối chiếu thông số: Kiểm tra kích thước, dung sai đường kính trục $dr$ và mã tương đương.

• Cung cấp giải pháp đồng bộ: Tư vấn kết hợp con trượt LMH, thanh ty trượt tròn mạ Chrome và gối đỡ trục phù hợp.

Bộ phận kỹ thuật Trường Phương Việt Nam: Vui lòng liên hệ trực tiếp để trao đổi chi tiết về bản vẽ và thông số kỹ thuật con trượt LMH.
