Trong các hệ thống truyền động cơ khí hiện nay, danh mục linh kiện vô cùng phong phú từ bánh răng trụ, bánh răng côn cho đến các cơ cấu đặc thù. Tuy nhiên, khi xét đến yêu cầu về tỷ số truyền cực lớn trong một không gian nhỏ gọn cùng khả năng vận hành êm ái tuyệt đối, bánh răng trục vít (bộ truyền trục vít – bánh vít) luôn là lựa chọn ưu tiên hàng đầu. Bài viết dưới đây sẽ cung cấp cái nhìn chi tiết về cấu tạo, ứng dụng và địa chỉ gia công bánh răng trục vít uy tín nhất hiện nay.

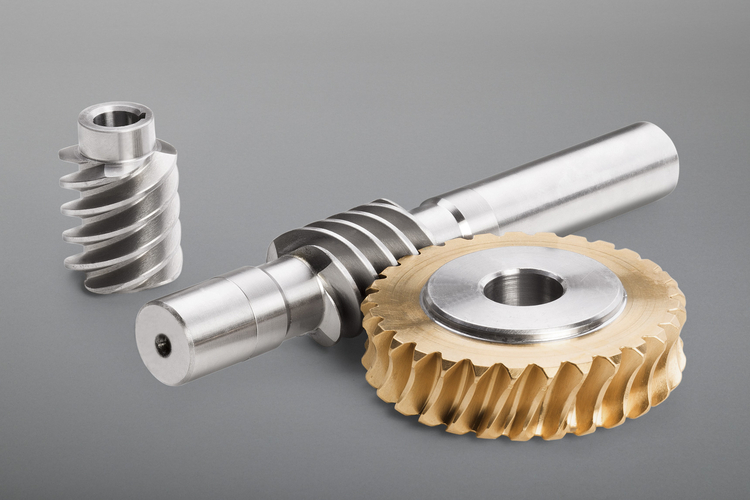

1. Bánh răng trục vít là gì?
Bánh răng trục vít, hay chính xác hơn là bộ truyền trục vít – bánh vít, là một cơ cấu cơ khí đặc biệt được thiết kế để truyền chuyển động và mô-men xoắn giữa hai trục chéo nhau trong không gian. Thông thường, góc giữa hai trục này được thiết lập cố định ở mức 90 độ, tạo nên một hệ thống truyền động không song song và không cắt nhau độc đáo.
Điểm mạnh lớn nhất của cơ cấu này là khả năng cung cấp tỷ số truyền rất lớn và nhân mô-men xoắn cực cao chỉ trong một bước truyền đơn giản, điều mà các hệ bánh răng trụ thông thường phải cần đến nhiều cấp truyền động phức tạp mới đạt được.
Đặc điểm nổi bật:
- Độ chính xác cao: Quá trình ăn khớp diễn ra liên tục, đảm bảo độ chính xác động học vượt trội.
- Truyền lực ổn định: Chuyển động dựa trên nguyên lý trượt, giúp hệ thống vận hành cực kỳ êm ái, gần như không gây tiếng ồn hay rung chấn.
- Hiệu suất vượt trội: So với truyền động đai hay xích dễ bị trượt hoặc dão theo thời gian, bánh răng trục vít duy trì sự ổn định tuyệt đối về tỷ số truyền trong suốt vòng đời sản phẩm.
- Khả năng tự hãm: Đây là đặc tính “vàng” giúp trục vít ngăn không cho bánh vít truyền chuyển động ngược lại, cực kỳ an toàn cho các ứng dụng nâng hạ.

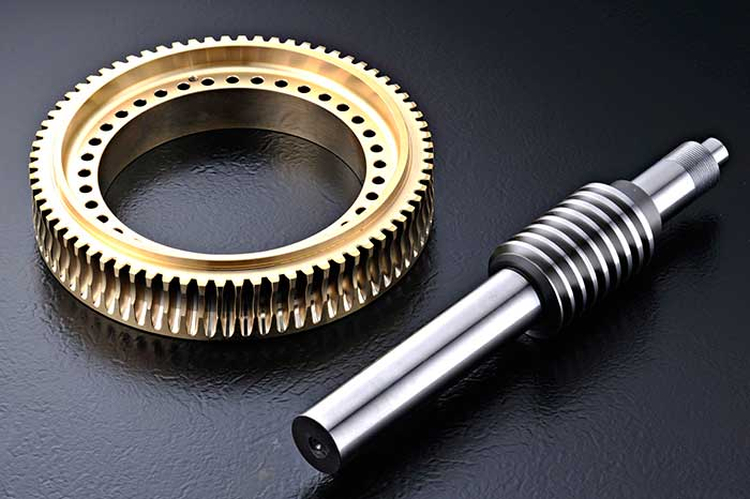

2. Cấu tạo cơ bản của bánh răng trục vít
Để tạo nên một bộ truyền trục vít vận hành trơn tru, cấu trúc của sản phẩm khi gia công tại Trường Phương luôn tuân thủ các thành phần cơ bản nhằm tối ưu hóa sự ăn khớp và độ bền vật liệu:
- Trục vít: Có hình dạng như một chiếc bu lông dài với các đầu mối ren xoắn chữ V. Vì trục vít chịu ma sát và tải trọng trực tiếp nên thường được gia công từ thép cứng như thép C45 hoặc thép hợp kim đã qua nhiệt luyện.
- Bánh vít: Có vành răng tương tự bánh răng trụ nhưng bề mặt răng được làm lõm để ôm sát biên dạng ren của trục vít. Bánh vít thường được chế tạo từ vật liệu mềm hơn trục (như đồng thanh, nhôm hoặc nhựa kỹ thuật) để giảm ma sát trượt và hấp thụ tải trọng sốc.
- Vành răng và Thân bánh răng: Phần vành chứa các răng ăn khớp được đúc hoặc phay tinh xảo, nối liền với thân bánh răng để truyền tải lực kéo đến trục đầu ra.
- Moay ơ, Lỗ tâm và Then khóa: Đây là các chi tiết phục vụ việc gá đặt. Lỗ trục được gia công chính xác, kết hợp rãnh then và vít trí để cố định bánh răng chắc chắn vào trục máy, ngăn ngừa hiện tượng trượt xoay.

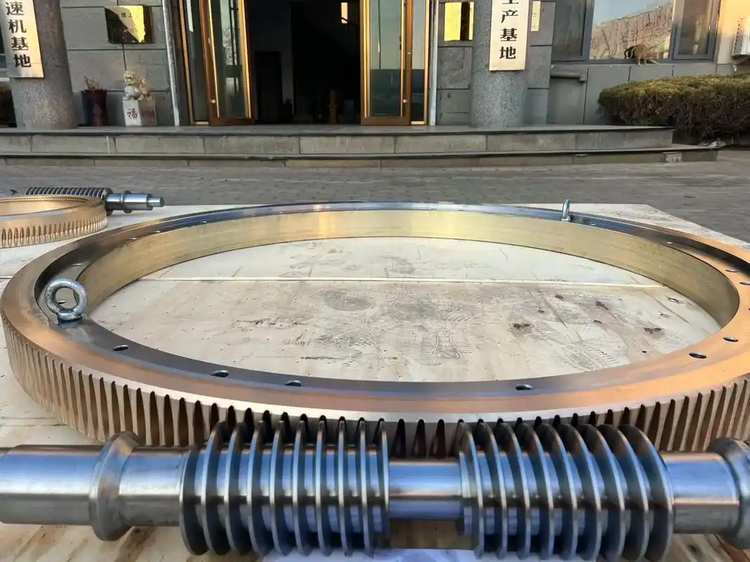

3. Các loại bánh răng trục vít
Bánh răng trục vít được phân loại chủ yếu dựa trên biên dạng ren, bao gồm:
- Trục vít Archimedes: Loại phổ biến nhất, dễ gia công, biên dạng răng trong mặt cắt trục là đường thẳng.
- Trục vít Convolute: Thường dùng cho các yêu cầu chịu tải trung bình.
- Trục vít Thân khai: Có độ chính xác cao nhất, chuyên dùng cho các máy công cụ cao cấp.
Ngoài ra còn phân loại theo số đầu mối ren (đơn hoặc đa đầu mối) để thay đổi tốc độ truyền dẫn.

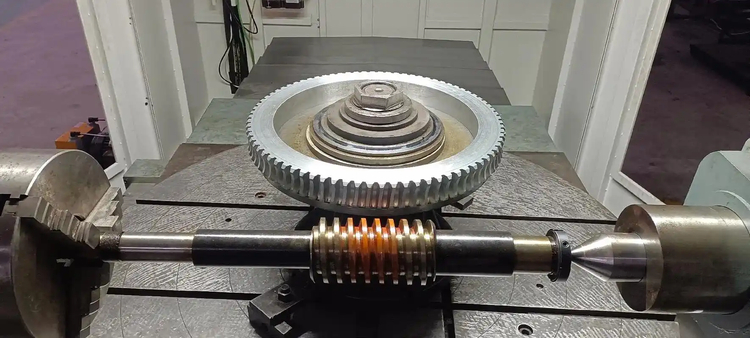

4. Ứng dụng của bánh răng trục vít công nghiệp
Nhờ kết cấu nhỏ gọn nhưng mang lại lực kéo khổng lồ và tính năng an toàn tự nhiên, bánh răng trục vít hiện diện trong nhiều lĩnh vực then chốt:
- Cơ cấu nâng hạ, thang máy: Khả năng tự hãm giúp ngăn chặn tải trọng tự rơi khi động cơ ngừng hoạt động, đảm bảo an toàn tuyệt đối cho người và hàng hóa.
- Hộp giảm tốc công nghiệp: Là thành phần cốt lõi trong các bộ giảm tốc tỷ số truyền cao (từ 1:10 đến 1:100) cho các máy khuấy, máy cán, máy nghiền.
- Máy CNC và máy công cụ: Được ứng dụng trong các cơ cấu phân độ (chia độ) chính xác hoặc các trục vime truyền động đòi hỏi sự tĩnh lặng và độ rơ thấp.
- Ngành khai khoáng và xi măng: Sử dụng trong các thiết bị hạng nặng chịu tải trọng sốc, nơi bánh răng cần khả năng hấp thụ rung động tốt.
- Dây chuyền sản xuất tự động: Các cánh tay robot hoặc hệ thống băng chuyền yêu cầu dừng đỗ chính xác vị trí mà không bị trôi ngược.

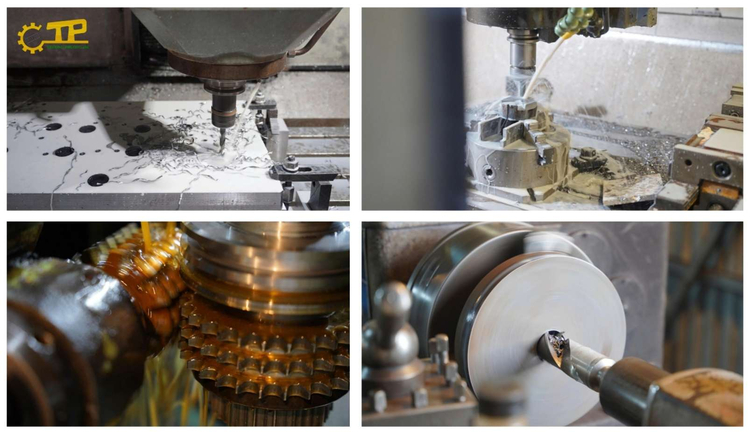

5. Trường Phương – Địa chỉ cung cấp bánh răng trục vít chất lượng
Công ty Cổ phần Trường Phương Việt Nam là đơn vị dẫn đầu trong việc thiết kế, sản xuất và gia công các thiết bị truyền động cơ khí chính xác tại thị trường Việt Nam. Đối với dòng sản phẩm bánh răng trục vít, Trường Phương mang đến những giá trị vượt trội cho đối tác:
- Năng lực gia công theo bản vẽ: Trường Phương không chỉ cung cấp hàng tiêu chuẩn mà còn nhận gia công tùy chỉnh các bộ trục vít – bánh vít theo bản vẽ kỹ thuật riêng biệt của khách hàng.
- Hệ thống máy móc hiện đại: Xưởng sản xuất tại KCN Cầu Gáo sở hữu 07 máy phay CNC (3 trục và 3+5 trục), 08 máy tiện CNC cùng 06 máy phay răng/lăn răng chuyên dụng, đảm bảo biên dạng răng trục vít đạt độ mịn và độ chính xác tuyệt đối.
- Chất lượng thép và vật liệu ưu việt: Đơn vị sử dụng thép C45, SCM440 kết hợp với đồng hợp kim chất lượng cao, đi kèm quy trình nhiệt luyện đạt độ cứng bề mặt tối ưu.
- Tiến độ bàn giao nhanh chóng: Với lượng phôi sẵn kho và quy trình khép kín, Trường Phương cam kết giao hàng đúng hẹn trên toàn quốc, hỗ trợ kỹ thuật tận nơi cho khách hàng.
Bánh răng trục vít là giải pháp tối ưu cho những bài toán truyền động yêu cầu tỷ số truyền lớn và tính an toàn cao. Việc lựa chọn sản phẩm từ đơn vị uy tín như Trường Phương không chỉ đảm bảo hiệu suất máy móc mà còn giúp doanh nghiệp tiết kiệm chi phí bảo trì nhờ độ bền bỉ vượt trội của sản phẩm. Liên hệ ngay với Trường Phương để nhận tư vấn chuyên sâu và báo giá gia công bánh răng trục vít cạnh tranh nhất:
|
