Trong dây chuyền sản xuất công nghiệp hiện đại, việc tối ưu hóa thời gian và đảm bảo độ chính xác đồng nhất cho hàng nghìn sản phẩm là bài toán sống còn của doanh nghiệp. Để giải quyết vấn đề này, gia công Jig (đồ gá) chính là giải pháp then chốt. Tại Trường Phương Việt Nam, dịch vụ thiết kế và gia công Jig chuyên nghiệp được cung cấp nhằm giúp nâng cao năng suất và chất lượng sản phẩm cho mọi đối tác.

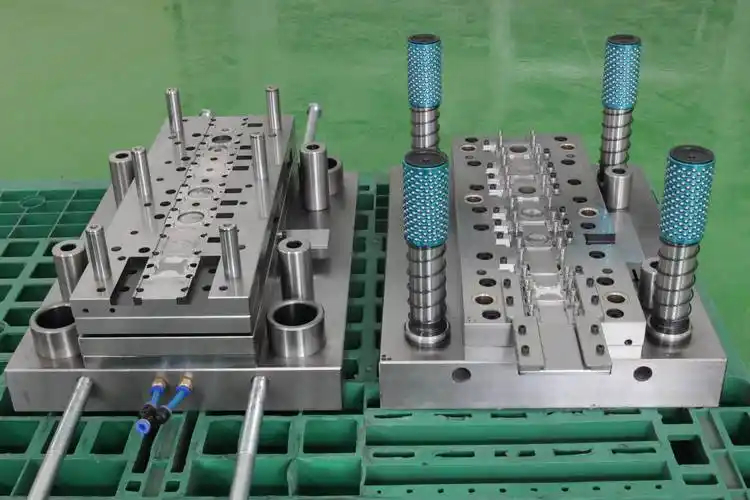

1. Gia công Jig là gì?
Gia công Jig là quá trình sản xuất các thiết bị phụ trợ dùng để xác định vị trí chính xác của phôi so với dụng cụ cắt, đồng thời giữ chặt phôi trong suốt quá trình gia công, lắp ráp hoặc kiểm tra. Khác với các loại đồ gá thông thường chỉ dùng để kẹp chặt, Jig còn có chức năng dẫn hướng cho công cụ cắt (như mũi khoan, dao phay) để định hình chi tiết theo đúng bản vẽ thiết kế.
2. Cấu tạo của một bộ Jig (Đồ gá) tiêu chuẩn
Một bộ đồ gá chuyên dụng (như Jig phay CNC) được cấu thành từ các phân đoạn kỹ thuật phối hợp nhịp nhàng, đảm bảo tính cứng vững và độ chính xác động học:
- Tấm đế (Base Plate): Là nền tảng chịu lực chính, được mài phẳng tuyệt đối để cố định toàn bộ hệ thống lên bàn máy công cụ.
- Hệ thống chốt định vị: Các chi tiết giúp xác định vị trí của phôi theo 6 bậc tự do, đảm bảo sai số lắp ghép luôn ở mức tối thiểu (dưới 0.01mm).
- Cơ cấu kẹp chặt (Clamping): Sử dụng vấu kẹp, tay quay hoặc hệ thống xi lanh để giữ chặt chi tiết, ngăn chặn sự dịch chuyển dưới tác động của lực cắt.
- Cữ so dao: Bộ phận hỗ trợ kỹ thuật viên kiểm soát chính xác chiều sâu và phạm vi hoạt động của dao phay so với phôi.
- Cơ cấu đóng/mở nhanh: Các chốt gài hoặc hệ thống tự động giúp rút ngắn tối đa thời gian gá đặt phôi, tối ưu hóa nhịp sản xuất (takt time).
3. Phân loại các loại Jig thông dụng hiện nay
Tùy thuộc vào chức năng gia công và cấu trúc truyền động, Jig tại Trường Phương được phân loại thành các nhóm chuyên biệt để đáp ứng từng giai đoạn sản xuất:
- Jig phay: Chuyên dùng để gá đặt phôi trên máy phay CNC. Hệ thống có thể thiết kế dạng đơn (gá 1 chi tiết) hoặc dạng tổ hợp (gá nhiều vị trí cùng lúc) để tối ưu hành trình chạy dao.
- Jig khoan/doa: Đóng vai trò dẫn hướng chính xác cho mũi khoan, giúp triệt tiêu hiện tượng lệch tâm khi gia công các lỗ sâu hoặc lỗ có đường kính nhỏ.
- Jig kiểm tra (Checking Fixture): Cơ cấu dùng để đo đạc thông số kích thước hình học, kiểm tra độ phẳng, độ đồng tâm hoặc xác nhận chất lượng sản phẩm trước khi đóng gói.
- Jig lắp ráp: Hệ thống gá kẹp các bộ phận rời rạc theo đúng sơ đồ phối lắp, phục vụ cho quy trình lắp robot, hàn mạch điện tử hoặc lắp ráp cơ khí chính xác.

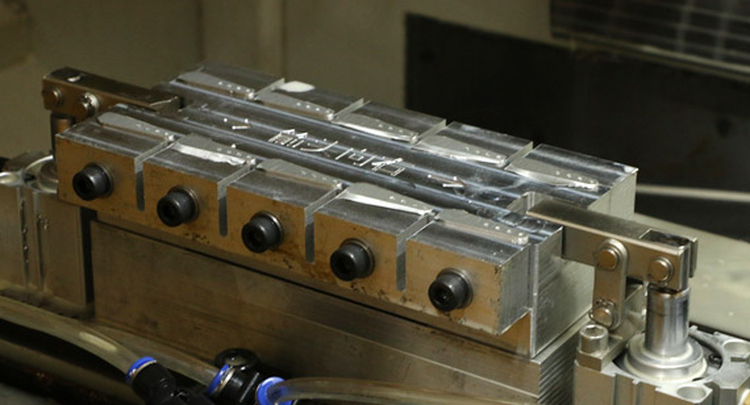

4. Đặc điểm nổi bật của đồ gá
Việc ứng dụng Jig vào sản xuất mang lại những thay đổi đột phá về năng suất nhưng cũng đòi hỏi những cân nhắc về mức độ đầu tư:
Ưu điểm:
- Độ chính xác tuyệt đối: Đảm bảo tính lặp lại kích thước với sai số cực nhỏ (ổn định ở mức ±0.01mm) ngay cả sau hàng vạn lần tháo lắp.
- Tối ưu hóa năng suất: Giảm đến 40% thời gian thiết lập (set-up) trên máy và giảm tới 80% các lỗi thao tác chủ quan của người thợ.
- An toàn vận hành: Cơ cấu cứng vững giúp loại bỏ rủi ro văng phôi, kẹt dao hay gãy dụng cụ cắt trong quá trình vận hành tốc độ cao.
Nhược điểm:
- Tính chuyên biệt: Đa số các bộ Jig được thiết kế riêng cho một loại chi tiết nhất định, khó tái sử dụng khi thay đổi thiết kế sản phẩm.
- Chi phí chế tạo: Đối với các bộ Jig tích hợp hệ thống khí nén hoặc cảm biến nhận diện, chi phí thiết kế và gia công ban đầu sẽ khá cao.
- Tuổi thọ: Tùy thuộc vào vật liệu (như thép SKD, nhôm 6061) và tần suất sử dụng, Jig có tuổi thọ nhất định và cần bảo trì định kỳ các điểm định vị.
5. Ứng dụng cụ thể của Jig trong các ngành công nghiệp
Jig là linh kiện “vàng” hiện diện trong hầu hết các nhà máy sản xuất công nghệ cao và cơ khí phụ trợ:
- Ngành điện tử và Bán dẫn: Sử dụng Jig lắp ráp vi mạch, đồ gá kiểm tra chức năng bảng mạch và hệ thống gá kẹp Robot trong sản xuất điện thoại, máy tính.
- Ngành Ô tô – Xe máy: Gia công các bộ Jig phay thân máy, vỏ động cơ và Jig kiểm tra dung sai các chi tiết chuyển động phức tạp.
- Thiết bị Y tế: Chế tạo các đồ gá tinh xảo để gia công dụng cụ phẫu thuật, linh kiện máy nội soi yêu cầu độ sạch và độ chính xác ở mức micromet.
- Dây chuyền tự động hóa: Tích hợp Jig khí nén vào các cánh tay Robot để thực hiện các nguyên công hàn, bôi keo hoặc đóng gói tự động tại các khu công nghiệp.
6. Các tiêu chuẩn kỹ thuật cốt lõi của một bộ đồ gá Jig đạt chuẩn
Để một bộ đồ gá Jig vận hành hiệu quả và không gây ra sai số tích lũy cho sản phẩm đầu ra, linh kiện này cần tuân thủ những tiêu chuẩn kỹ thuật nghiêm ngặt ngay từ khâu thiết kế. Việc đánh giá chất lượng Jig dựa trên các chỉ số định lượng sau đây là yếu tố tiên quyết trước khi đưa vào sản xuất hàng loạt:
6.1. Tiêu chuẩn về độ chính xác vị trí và khả năng lặp lại

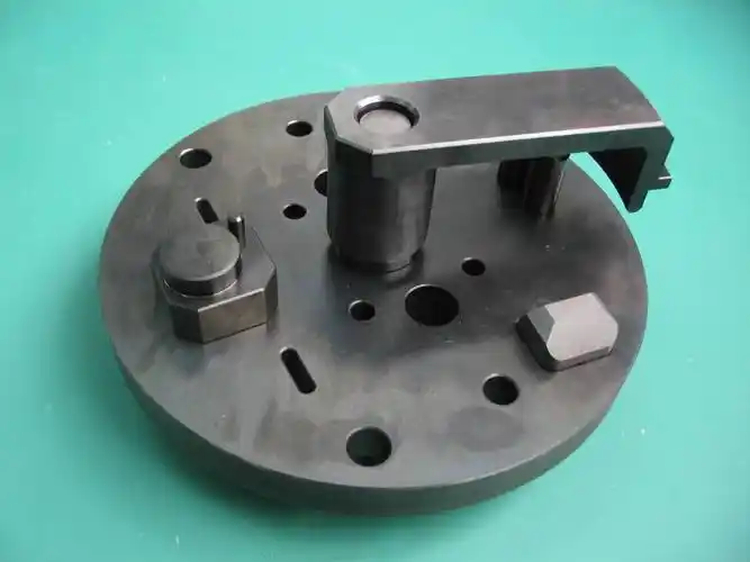

Tiêu chuẩn quan trọng nhất của một bộ Jig là sai số định vị cực thấp, thường phải duy trì ổn định ở mức từ ±0.01 mm đến 0.02mm. Một đồ gá tốt phải đảm bảo phôi khi lắp vào luôn nằm đúng tọa độ thiết kế, triệt tiêu hoàn toàn hiện tượng rơ lắc hay xê dịch dưới tác động mạnh của lực cắt máy CNC. Khả năng lặp lại (repeatability) giúp hàng nghìn sản phẩm gia công ra có kích thước đồng nhất, đáp ứng các tiêu chuẩn lắp lẫn khắt khe trong công nghiệp.
6.2. Tiêu chuẩn về độ cứng vững kết cấu và chất lượng nhiệt luyện
Kết cấu của Jig phải đạt độ cứng vững tối đa để triệt tiêu mọi rung động trong quá trình vận hành tốc độ cao. Tiêu chuẩn vật liệu thường ưu tiên các dòng thép dụng cụ cao cấp như SKD11, S45C hoặc nhôm tấm 6061 được nhiệt luyện tôi cao tần đạt độ cứng bề mặt từ $55 – 62 HRC. Độ cứng này đảm bảo các bề mặt tiếp xúc, chốt định vị và mặt tì của phôi không bị mòn vẹt, biến dạng sau hàng vạn lần tháo lắp, từ đó kéo dài tuổi thọ sử dụng của bộ đồ gá.
6.3. Tiêu chuẩn về tính tối ưu thao tác và an toàn vận hành
Một bộ Jig đạt chuẩn kỹ thuật không chỉ kẹp chặt mà còn phải được tối ưu hóa về mặt công nghệ để người thợ thao tác nhanh chóng và an toàn. Thiết kế Jig phải tích hợp các cơ cấu kẹp nhanh (Quick Clamping), bố trí không gian hợp lý để không cản trở hành trình di chuyển của dao cắt. Việc tối ưu hóa này giúp giảm tối đa thời gian dừng máy (set-up time), nâng cao năng suất lao động và hạn chế các rủi ro về kẹt dao hay văng phôi trong quá trình gia công.
6.4. Tiêu chuẩn về độ bóng bề mặt và khả năng bảo quản

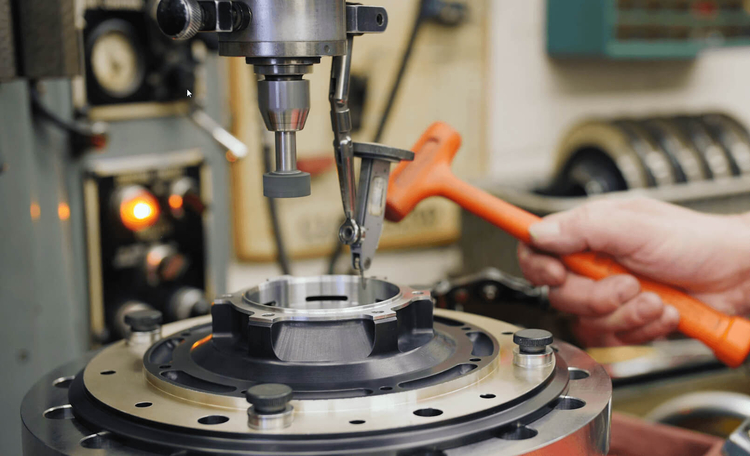

Bề mặt của Jig, đặc biệt là các mặt phân cách và định vị, yêu cầu độ nhẵn mịn cao (Ra thấp) để không làm trầy xước bề mặt sản phẩm khi gá kẹp. Ngoài ra, một đồ gá tiêu chuẩn cần được xử lý bề mặt bằng các phương pháp như mạ niken, nhuộm đen hoặc bôi dầu bảo quản chuyên dụng để chống lại sự oxy hóa trong môi trường nhà xưởng độ ẩm cao. Để đáp ứng các tiêu chuẩn này, đơn vị gia công cần sở hữu hệ thống máy phay CNC 3-5 trục và quy trình đo kiểm bằng máy CMM minh bạch trước khi bàn giao.
7. Tại sao nên chọn Trường Phương để gia công Jig?
Trường Phương Việt Nam là đơn vị uy tín trong lĩnh vực gia công cơ khí chính xác, đặc biệt nổi bật với dịch vụ thiết kế và gia công Jig theo yêu cầu. Với hệ thống máy CNC hiện đại cùng đội ngũ kỹ sư giàu kinh nghiệm, Trường Phương mang đến các giải pháp đồ gá tối ưu, đảm bảo độ chính xác cao, độ bền vượt trội và phù hợp với từng quy trình sản xuất cụ thể của doanh nghiệp.
7.1. Hệ thống máy móc chuyên biệt cho gia công Jig
Trường Phương đầu tư dàn máy CNC có độ chính xác cao và các thiết bị đo kiểm hiện đại, giúp xử lý các bề mặt định vị phức tạp của Jig:
- 8 Máy phay CNC & 9 Máy tiện CNC: Khả năng gia công chính xác các chi tiết thân Jig, tấm định vị với dung sai cực nhỏ.
- Máy cắt dây CNC: Chuyên xử lý các biên dạng khó trên các loại Jig kiểm tra hoặc Jig hàn có độ phức tạp cao.
- 6 Máy phay răng: Đáp ứng nhu cầu về các loại Jig có cơ cấu truyền động, xoay và phân độ chính xác.
7.2. Chuyên môn hóa cao trong thiết kế kết cấu Jig
Khác với gia công cơ khí đại trà, đội ngũ kỹ sư của Trường Phương tập trung nghiên cứu sâu về nguyên lý định vị và kẹp chặt. Điều này giúp các bộ Jig không chỉ chính xác mà còn tối ưu hóa được thao tác gá đặt cho công nhân, giảm thiểu thời gian phụ và tăng năng suất dây chuyền.
7.3. Kiểm soát chất lượng (QC) bằng thiết bị đo kiểm chuẩn
Mỗi bộ Jig sau khi hoàn thiện đều trải qua quy trình kiểm tra nghiêm ngặt. Trường Phương sử dụng các thiết bị đo 2D, 3D để đảm bảo các điểm định vị trên Jig khớp hoàn hảo với sản phẩm mẫu của khách hàng trước khi bàn giao.
7.4. Tư vấn vật liệu phù hợp để tăng tuổi thọ Jig
Dựa trên môi trường làm việc (hàn, tiện, hay lắp ráp), kỹ thuật viên sẽ tư vấn vật liệu tối ưu như thép SKD11, S45C nhiệt luyện hay nhôm hợp kim. Việc chọn đúng vật liệu giúp Jig chống mài mòn tốt, duy trì độ chính xác lâu dài sau hàng nghìn lần gá đặt.
7.5. Cam kết tiến độ và hỗ trợ kỹ thuật tận nơi
Thời gian gia công Jig tại Trường Phương linh hoạt từ 1 đến 7 ngày. Đặc biệt, đơn vị sẵn sàng hỗ trợ kỹ thuật trực tiếp tại xưởng của khách hàng để hiệu chỉnh Jig cho đến khi đạt độ ổn định cao nhất trong quá trình sản xuất thực tế.

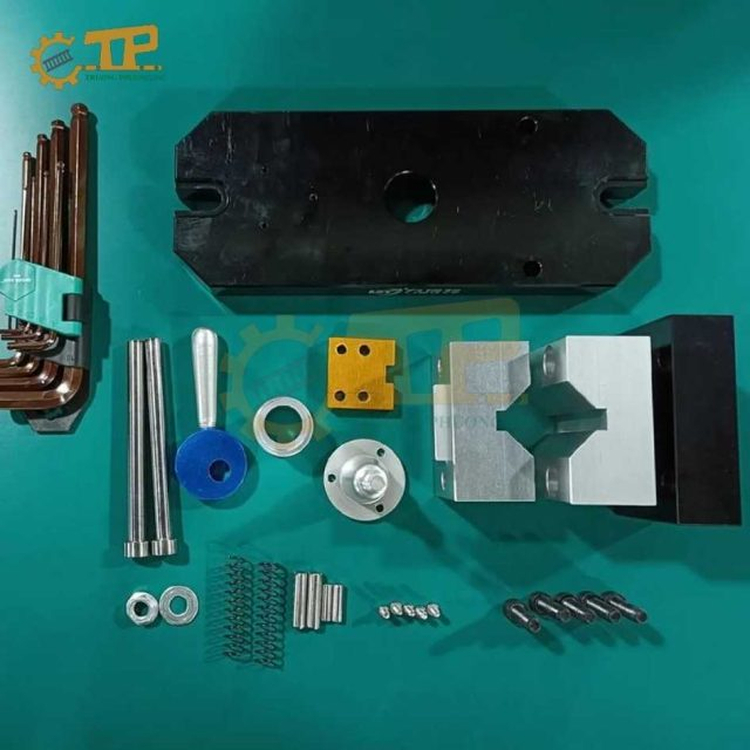

8. Dịch vụ thiết kế và gia công Jig chuyên sâu tại Trường Phương
Với thế mạnh về hạ tầng kỹ thuật, Trường Phương tập trung cung cấp các giải pháp Jig (đồ gá) tối ưu, đa dạng về công năng để phục vụ mọi lĩnh vực sản xuất:
- Gia công Jig gia công (Machining Jigs): Bao gồm đồ gá phay, đồ gá tiện, đồ gá taro, khoan… giúp cố định phôi chính xác, chịu được lực cắt lớn và giảm thiểu tối đa thời gian thiết lập máy.
- Gia công Jig kiểm tra: Thiết kế các loại Jig dưỡng, Jig đo CMM hoặc đồ gá kiểm tra kích thước nhanh, đảm bảo các chi tiết sản xuất hàng loạt đạt chuẩn chất lượng đồng nhất.
- Gia công Jig lắp ráp: Hỗ trợ công đoạn lắp ghép các linh kiện nhỏ, chi tiết máy hoặc bản mạch điện tử với độ chính xác cao, tăng tốc độ dây chuyền sản xuất.
- Gia công Jig hàn: Đảm bảo các chi tiết hàn được định vị đúng vị trí, chống biến dạng nhiệt và nâng cao tính thẩm mỹ cho mối hàn.
- Tư vấn và thiết kế Jig theo yêu cầu: Dựa trên mẫu sản phẩm hoặc ý tưởng của khách hàng, đội ngũ kỹ thuật sẽ tư vấn giải pháp kết cấu đồ gá thông minh để tối ưu hóa nhân lực.
9. Quy trình gia công Jig chuyên nghiệp tại Trường Phương
Để tối ưu hóa thời gian và đảm bảo quyền lợi cho khách hàng, quy trình 5 bước khép kín được áp dụng nghiêm ngặt:
- Bước 1: Tiếp nhận yêu cầu: Lắng nghe nhu cầu về công năng, vật liệu và dung sai mong muốn từ khách hàng.
- Bước 2: Tư vấn & Báo giá: Đội ngũ kỹ thuật đánh giá tính khả thi và gửi báo giá chi tiết trong vòng 24h.
- Bước 3: Thiết kế & Thống nhất: Hoàn thiện bản vẽ kỹ thuật 2D/3D và gửi khách hàng duyệt trước khi xuống xưởng.
- Bước 4: Gia công & Kiểm tra (QC): Tiến hành lập trình và gia công trên máy CNC. Sau đó, bộ phận QC kiểm tra độc lập từng kích thước quan trọng.
- Bước 5: Giao hàng & Bảo hành: Đóng gói cẩn thận và giao tận nơi. Hỗ trợ kỹ thuật tận tình trong suốt quá trình sử dụng.
Với hệ thống máy móc hiện đại và đội ngũ kỹ thuật tay nghề cao, Trường Phương cam kết mang đến những bộ Jig chính xác, bền bỉ, giúp doanh nghiệp bứt phá năng suất. Trường Phương luôn sẵn sàng đồng hành cùng quý khách trong mọi dự án cơ khí chính xác để mang lại những giải pháp kỹ thuật tối ưu nhất.
|
