Sự cố dừng máy (downtime) do đứt gãy xích truyền động luôn là cơn ác mộng đối với mọi giám đốc bảo trì và kỹ sư vận hành nhà máy. Trong môi trường công nghiệp khắc nghiệt, các bộ truyền xích phải chịu tải trọng động liên tục, ma sát cao và độ rung lắc lớn. Nếu sử dụng các loại xích kém chất lượng, hiện tượng rão mòn chốt, sai số bước xích và trượt nhông sẽ diễn ra chỉ sau một thời gian ngắn. Điều này không chỉ phá hủy toàn bộ cụm nhông đĩa mà còn làm đình trệ toàn bộ dây chuyền sản xuất.
Để giải quyết triệt để bài toán hao mòn và đứt gãy này, xích donghua nổi lên như một tiêu chuẩn kỹ thuật hàng đầu. Được chế tạo từ hệ thống vật liệu thép hợp kim chuyên dụng, sản phẩm này đáp ứng các yêu cầu khắt khe nhất về lực kéo đứt và độ bền mỏi.
Ứng dụng xích Donghua đúng thông số không chỉ đảm bảo sự liền mạch cho hệ thống mà còn kéo dài chu kỳ bảo dưỡng định kỳ. Bài viết dưới đây sẽ phân tích sâu về đặc tính cơ lý, dung sai lắp ghép và quy trình bảo dưỡng chuẩn kỹ thuật cho hệ thống xích con lăn công nghiệp.
Phân Tích Đặc Tính Vật Liệu Và Công Nghệ Xử Lý Nhiệt
Độ bền của một bộ xích truyền động tải nặng phụ thuộc hoàn toàn vào cấu trúc luyện kim và công nghệ xử lý bề mặt. Nhà sản xuất Donghua áp dụng các tiêu chuẩn vật liệu cực kỳ nghiêm ngặt để triệt tiêu hiện tượng nứt gãy vi mô dưới tác động của lực kéo dãn.
Mác Thép Hợp Kim Đặc Chủng Chịu Lực

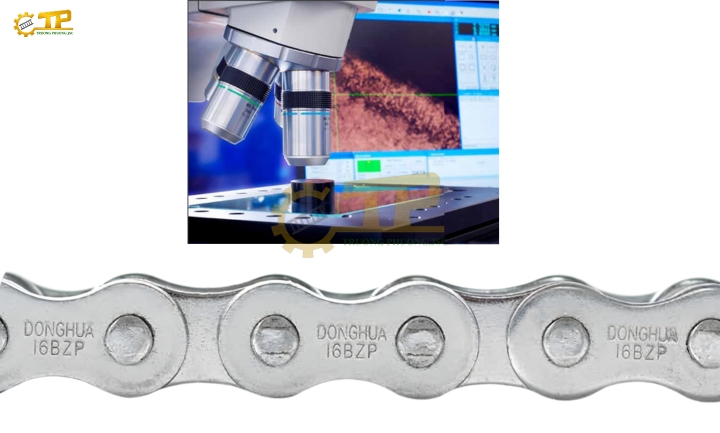

Má xích là bộ phận chịu lực kéo chính, quyết định độ bền kéo đứt (Tensile Strength) của toàn bộ dải xích. Xích công nghiệp donghua thường sử dụng mác thép 40Mn hoặc 45Mn cho má xích. Tỷ lệ phần trăm Mangan cao giúp tăng cường độ dẻo dai của lõi thép, cho phép xích hấp thụ các cú sốc tải trọng mà không bị biến dạng dẻo.

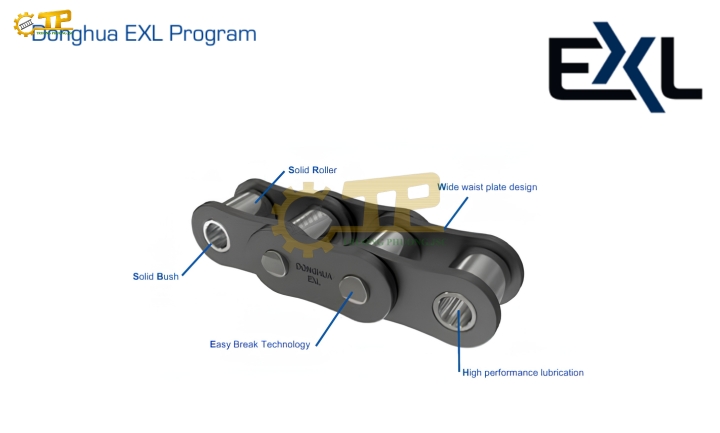

Đối với các chi tiết chịu ma sát trực tiếp như chốt (Pin) và bạc (Bush), nhà sản xuất sử dụng thép hợp kim Chromium cao cấp như 20CrMnMo hoặc 30CrMnTi. Sự kết hợp giữa Crom và Molypden tạo ra lớp cacbua cứng trên bề mặt, trong khi lõi bên trong vẫn giữ được độ đàn hồi cần thiết. Đây là yếu tố cốt lõi giúp xích con lăn chính hãng Donghua hạn chế tối đa sự giãn dài do mài mòn cơ học.
Quy Trình Nhiệt Luyện Bề Mặt (Heat Treatment)
Quy trình thấm carbon (Carburizing) được áp dụng cho toàn bộ chốt và bạc xích. Sau khi thấm carbon trong môi trường khí quyển kiểm soát, các chi tiết được tôi cao tần (Induction Hardening) và ram (Tempering).
Bề mặt chốt xích Donghua thường đạt độ cứng từ 50 HRC đến 55 HRC, tạo ra một lớp giáp chống mài mòn hoàn hảo. Lớp bề mặt cứng này giúp triệt tiêu ma sát trượt giữa chốt và bạc khi xích cuộn qua đỉnh răng của nhông xích. Quá trình phun bi (Shot Peening) lên má xích cũng được thực hiện để tạo ra ứng suất nén dư, ngăn chặn sự khởi nguồn của các vết nứt mỏi trong quá trình vận hành liên tục.
Bảng Thông Và Các Mã Sản Phẩm Xích Công Nghiệp DONGHUA hiện nay
Trong thiết kế cơ khí chế tạo, việc lựa chọn đúng mã xích theo thông số tiêu chuẩn là nguyên tắc bất di bất dịch. Dưới đây là bảng tra cứu chi tiết 2 tiêu chuẩn chính của xích công nghiệp DONGHUA:

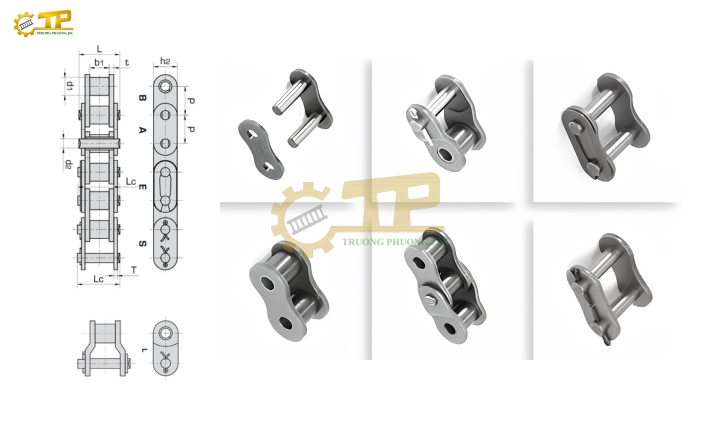

Xích con lăn DONGHUA theo tiêu chuẩn ANSI
| Mã Xích Donghua (ANSI) | Bước Xích P (mm) | Đường kính con lăn d1 (mm) | Chiều rộng khoảng trong b1 (mm) | Đường kính chốt d2 (mm) | Lực kéo đứt tối thiểu Q (kN) |
| 25-1 | 6.350 | 3.30 | 3.18 | 2.31 | 3.50 |
| 35-1 | 9.525 | 5.08 | 4.77 | 3.58 | 7.90 |
| 40-1 | 12.700 | 7.92 | 7.85 | 3.96 | 14.10 |
| 50-1 | 15.875 | 10.16 | 9.40 | 5.08 | 22.20 |
| 60-1 | 19.050 | 11.91 | 12.57 | 5.94 | 31.80 |
| 80-1 | 25.400 | 15.88 | 15.75 | 7.92 | 56.70 |
| 100-1 | 31.750 | 19.05 | 18.90 | 9.53 | 88.50 |
| 120-1 | 38.100 | 22.23 | 25.22 | 11.10 | 127.00 |
| 140-1 | 44.450 | 25.40 | 25.22 | 12.70 | 172.40 |
| 160-1 | 50.800 | 28.58 | 31.55 | 14.27 | 226.80 |
| 200-1 | 63.500 | 39.68 | 37.85 | 19.85 | 353.80 |
Xích con lăn DONGHUA theo tiêu chuẩn ISO
| Mã Xích Donghua (ISO) | Bước Xích P (mm) | Đường kính con lăn d1 (mm) | Chiều rộng khoảng trong b1 (mm) | Đường kính chốt d2 (mm) | Lực kéo đứt tối thiểu Q (kN) |
| 04B-1 | 6.000 | 4.00 | 2.80 | 1.85 | 3.00 |
| 05B-1 | 8.000 | 5.00 | 3.00 | 2.31 | 5.00 |
| 06B-1 | 9.525 | 6.35 | 5.72 | 3.28 | 9.00 |
| 08B-1 | 12.700 | 8.51 | 7.75 | 4.45 | 18.00 |
| 10B-1 | 15.875 | 10.16 | 9.65 | 5.08 | 22.40 |
| 12B-1 | 19.050 | 12.07 | 11.68 | 5.72 | 29.00 |
| 16B-1 | 25.400 | 15.88 | 17.02 | 8.28 | 60.00 |
| 20B-1 | 31.750 | 19.05 | 19.56 | 10.19 | 95.00 |
| 24B-1 | 38.100 | 25.40 | 25.40 | 14.63 | 160.00 |
| 28B-1 | 44.450 | 27.94 | 30.99 | 15.90 | 200.00 |
| 32B-1 | 50.800 | 29.21 | 30.99 | 17.81 | 250.00 |
| 40B-1 | 63.500 | 39.37 | 38.10 | 22.89 | 355.00 |
Dung Sai Lắp Ghép Và Sự Đồng Bộ Của Hệ Thống Truyền Động
Một bộ xích tốt không thể phát huy tối đa hiệu suất nếu bị lắp ghép sai dung sai hoặc chạy trên một bộ nhông xích đã bị mòn xước. Sự đồng bộ giữa các chi tiết truyền động là yếu tố tiên quyết.
Dung Sai Bước Xích Và Tương Tác Răng Nhông
Theo tiêu chuẩn ISO 606, dung sai chiều dài của xích công nghiệp donghua được kiểm soát ở mức cực kỳ khắt khe, thường dao động trong khoảng +0.15% chiều dài danh nghĩa. Sự chính xác này đảm bảo mỗi con lăn sẽ lọt chính xác vào rãnh chân răng của nhông xích mà không gây ra hiện tượng kẹt đỉnh răng.
Khi bước xích có độ chính xác cao, tải trọng sẽ được phân bố đều lên nhiều răng nhông cùng một lúc. Điều này làm giảm áp suất tiếp xúc cục bộ, từ đó bảo vệ cả xích và nhông khỏi hiện tượng mòn khuyết tật cơ học.
Tính Tương Thích Với Bánh Răng Và Khớp Nối
Trong một cụm dẫn động tổng thể, xích thường đi kèm với các thành phần khác như động cơ giảm tốc, bánh răng truyền lực và khớp nối trục. Hệ thống truyền động sẽ hoạt động ổn định nhất khi độ đồng tâm của hai trục nhông xích nằm trong dung sai cho phép (thường độ lệch góc không vượt quá 0.5 độ).
Nếu trục bị lệch, má xích sẽ bị cọ xát liên tục vào mặt bên của răng nhông. Hiện tượng này làm mòn vát má xích, nới lỏng liên kết ép dập giữa má xích và chốt, dẫn đến tuột chốt và đứt xích đột ngột.
Mẹo Bảo Dưỡng Và Khắc Phục Sự Cố Từ Chuyên Gia
Bất kỳ chi tiết cơ khí nào cũng cần được chăm sóc đúng phương pháp. Là một kỹ sư cơ khí, bạn cần nắm vững các kỹ thuật kiểm tra và đánh giá hao mòn để có phương án dự phòng thiết bị kịp thời.
Kỹ Thuật Kiểm Tra Độ Rão (Độ Giãn Dài)
Xích không tự dài ra do má thép bị kéo giãn, mà do chốt và bạc bị mòn vát, tạo ra khe hở bên trong. Khi tổng khe hở của tất cả các mắt xích cộng dồn lại, ta có hiện tượng “rão xích”.
Kỹ thuật viên cần sử dụng thước kẹp chuyên dụng đo trên khoảng cách của 5 đến 10 bước xích ở trạng thái xích đang được kéo căng. Nếu độ giãn dài vượt quá mức 3% so với chiều dài tiêu chuẩn ban đầu, cụm xích đó cần được thay thế ngay lập tức. Cố tình sử dụng xích đã rão sẽ làm hỏng biên dạng răng nhông vĩnh viễn.
Phương Pháp Bôi Trơn Theo Vận Tốc Tuyến Tính
Bôi trơn là mạng sống của hệ truyền động xích. Cách thức bôi trơn phụ thuộc vào vận tốc tuyến tính (m/s) của dây chuyền.
-
Vận tốc thấp (Dưới 1.5 m/s): Có thể áp dụng phương pháp bôi trơn nhỏ giọt (Drip lubrication) hoặc bôi trơn định kỳ bằng cọ quét. Cần hướng dòng dầu vào khe hở giữa má trong và má ngoài để dầu thẩm thấu vào cụm chốt – bạc.
-
Vận tốc trung bình đến cao (Trên 1.5 m/s): Yêu cầu phải bôi trơn ngâm dầu (Bath lubrication) hoặc phun sương dầu. Dầu nhớt không chỉ giảm ma sát mà còn làm nhiệm vụ tản nhiệt cho các hệ thống xích truyền động tải nặng.
Xử Lý Sự Cố Xích Bị Rung Lắc Chấn Động
Khi quan sát thấy nhánh xích chùng bị rung lắc biên độ lớn, đó là dấu hiệu của hiện tượng cộng hưởng hoặc độ căng xích (Tension) không đạt tiêu chuẩn. Độ võng của nhánh xích chùng nên được duy trì ở mức 2% đến 3% khoảng cách tâm hai trục.
Để khắc phục, kỹ sư cần điều chỉnh thanh căng xích (Chain tensioner) hoặc cụm con lăn tì xích. Tuyệt đối không kéo xích quá căng, vì điều này sẽ tạo ra tải trọng uốn khổng lồ lên trục động cơ, gây phá hủy vòng bi hai đầu trục.
Trường Phương Việt Nam – Cung Cấp Giải Pháp Truyền Động Chuyên Sâu
Trong bối cảnh nền công nghiệp chế tạo ngày càng đòi hỏi độ chính xác và tính ổn định cao, việc ứng dụng các chi tiết cơ khí chuẩn hóa là định hướng phát triển bền vững. Xích Donghua, với lợi thế về vật liệu thép hợp kim cao cấp, dung sai micromet và công nghệ nhiệt luyện tiên tiến, tự tin giải quyết triệt để các nỗi lo về đứt gãy và dừng máy đột ngột.
Sự kết hợp đồng bộ giữa cụm nhông, xích, vòng bi và bánh răng chuẩn kỹ thuật sẽ giúp nhà máy tối ưu hóa hiệu suất truyền tải lực, giảm thiểu sai số trong các hệ thống tự động hóa. Việc đo đạc, tính toán lực kéo và lựa chọn thông số xích cần được thực hiện bởi đội ngũ có chuyên môn cơ khí vững vàng.
Trường Phương Việt Nam tự hào là đơn vị cung cấp các giải pháp truyền động công nghiệp đồng bộ và thiết bị cơ khí chính xác hàng đầu. Với năng lực kỹ thuật sâu rộng, chúng tôi chuyên hỗ trợ tính toán, thiết kế và tư vấn chuyển đổi hệ thống truyền động cho đa dạng các ngành công nghiệp nặng.
|
