Xích 120 Đơn-Đôi-Ba

Trong hệ thống truyền động công nghiệp, xích 120 (hay còn gọi là sên 120) là một trong những dòng xích tải công nghiệp được sử dụng rộng rãi nhất hiện nay. Với cấu trúc dày dặn, khả năng chịu lực tải nặng lớn, loại xích này là linh kiện cốt lõi trong các hệ thống băng tải, dây chuyền sản xuất và cơ cấu máy móc tự động hóa.

1. Thông Số Kỹ Thuật Của Xích 120 Tiêu Chuẩn

Xích 120 là dòng xích con lăn được chế tạo theo tiêu chuẩn ANSI, tiêu chuẩn phổ biến 70% trên thị trường hiện nay.

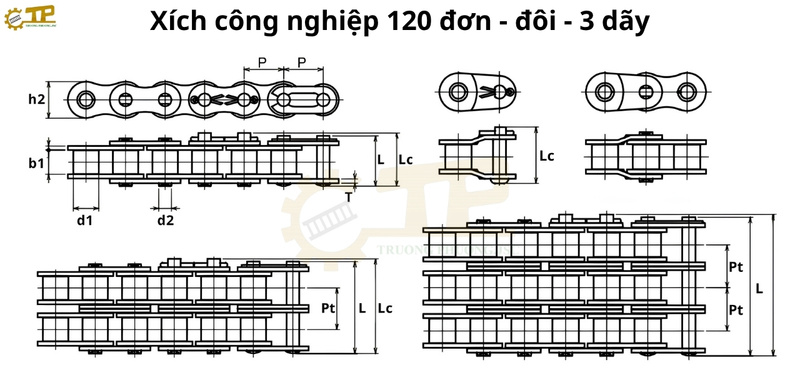

Bảng thông số kích thước xích 120 tiêu chuẩn (Đơn vị đo kích thước: mm)

Mã xích (Chain No)	Bước xích P (mm)	Đường kính con lăn d1 max (mm)	Độ rộng trong b1 min (mm)	Đường kính chốt d2 max (mm)	Chiều dài chốt L max (mm)	Chiều dài khóa chốt Lc max (mm)	Chiều cao má h2 max (mm)	Độ dày má T max (mm)	Bước xích dãy Pt (mm)	Giới hạn bền kéo Q min (kN/LB)	Độ bền kéo trung bình Q0 (kN)	Khối lượng q (kg/m)
120-1R (Xích đơn)	38.10	22.23	25.40	11.11	49.30	53.10	36.20	4.80	—	125.0 / 28380	150.0	5.61
120-2R (Xích đôi)	38.10	22.23	25.40	11.11	94.70	98.50	36.20	4.80	45.44	250.0 / 56760	290.0	11.02
120-3R (Xích 3 dãy)	38.10	22.23	25.40	11.11	140.20	144.00	36.20	4.80	45.44	375.0 / 85140	430.0	16.41

2. Phân Loại Các Dòng Xích 120 Trong Hệ Thống Truyền Động Công Nghiệp

Tùy thuộc vào nhu cầu sử dụng, thiết kế và không gian bố trí của hệ thống truyền động, dòng sên 120 được chia thành các cấu trúc dãy con lăn, vật liệu khác nhau.

2.1. Xích 120 Đơn (Xích 120-1R)

• Đặc điểm: Xích đơn 120 (ký hiệu quốc tế là 120-1R) là biến thể cơ bản có cấu trúc bao gồm một dãy con lăn duy nhất.
• Ứng dụng: Thường được tích hợp trong các hệ thống băng tải tải trọng nhẹ, máy đóng gói, máy dán nhãn hoặc các cơ cấu chuyển động có công suất vừa và nhỏ.

2.2. Xích 120 Đôi (Xích 120-2R)

• Đặc điểm: Xích đôi 120 (ký hiệu 120-2R) bao gồm hai dãy xích đơn được ghép song song và liên kết đồng bộ thông qua hệ thống chốt xích dài.
• Ứng dụng: Thích hợp cho các kết cấu yêu cầu khả năng chịu tải cao hơn nhưng không gian chiều rộng bị giới hạn, không thể tăng kích cỡ bước xích lên các dòng lớn hơn.

2.3. Xích 120 - 3 Dãy (Xích 120-3R)

• Đặc điểm: Phiên bản xích 120 - 3 dãy sở hữu cấu trúc 3 hàng con lăn song song, thuộc phân khúc chịu tải nặng của hệ xích bước 38.10 mm.
• Ứng dụng: Được ứng dụng trong các loại máy móc công nghiệp nặng, hệ thống có mô-men xoắn cao và vận hành liên tục dưới áp lực lớn.

2.4. Xích 120 Inox 304

• Đặc điểm: Toàn bộ các chi tiết từ má xích, chốt, ống lót đến con lăn đều được làm từ vật liệu thép không gỉ Inox 304. Dòng xích này có khả năng chống ăn mòn tuyệt đối, chịu nhiệt tốt và không bị rỉ sét.
• Ứng dụng: Là lựa chọn bắt buộc trong các môi trường đặc thù như dây chuyền chế biến thực phẩm, thủy hải sản, môi trường hóa chất, y tế hoặc phòng sạch.

3. Đặc Tính Vận Hành Của Sên Xích Công Nghiệp 120

Hệ thống sên công nghiệp bước 120 có những đặc điểm vượt trội như sau:

• Khả năng chịu nhiệt và mài mòn: Các dòng xích chất lượng từ những thương hiệu lớn thường được làm từ thép carbon hoặc thép hợp kim nhiệt luyện (tôi cứng), giúp tăng cường độ bền kéo và chống mài mòn mặt chốt.
• Giảm thiểu độ giãn: Công nghệ chế tạo hiện đại giúp tối ưu hóa khoảng hở giữa chốt và ống lót, hạn chế tối đa hiện tượng giãn xích khi chạy ở tốc độ cao.
• Linh hoạt trong bảo trì: Cấu trúc xích con lăn cho phép việc bôi trơn định kỳ diễn ra dễ dàng, đồng thời việc tháo lắp hoặc thay đổi chiều dài sợi xích bằng khóa xích rất thuận tiện.

4. Giải Pháp Sẵn Kho Xích 120 Đa Dạng Tại Trường Phương Việt Nam

Để đảm bảo tính liên tục cho hoạt động sản xuất của nhà máy, việc lựa chọn một đơn vị có nguồn hàng sẵn kho dồi dào, đa dạng phân khúc là vô cùng quan trọng.

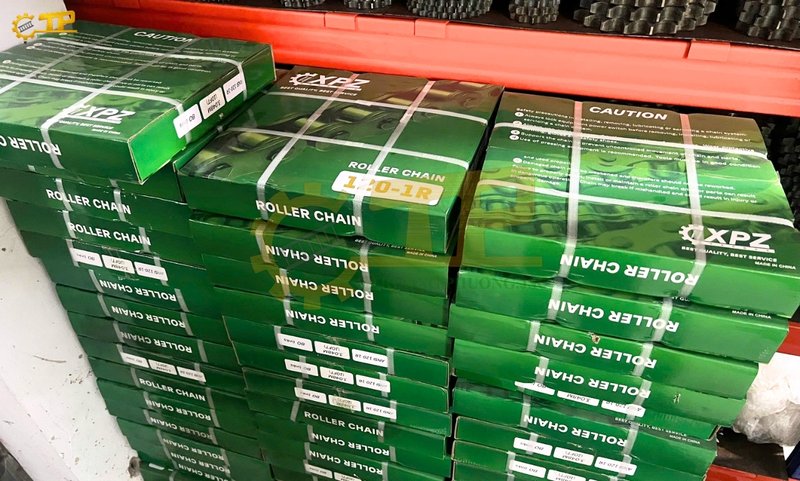

Trường Phương Việt Nam là tổng kho phân phối sên xích công nghiệp uy tín, luôn duy trì lượng tồn kho lớn cho dòng xích 120 nhằm đáp ứng nhanh chóng mọi nhu cầu lắp đặt và thay thế:

Khả năng cung ứng dòng xích cốt lõi tại Trường Phương:

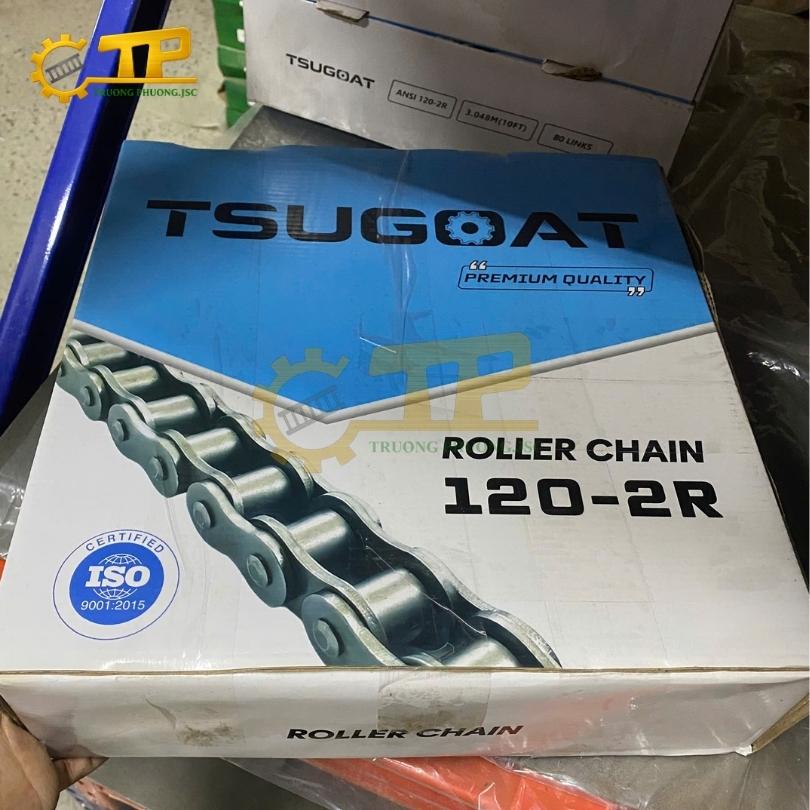

• Dòng xích TSUGOAT: dòng xích loại tốt, cao cấp phân phối bởi Trường Phương. Sản phẩm được tôi nhiệt kỹ lưỡng, chịu được tải trọng cao, chống giãn sên vượt trội và vận hành cực kỳ ổn định trong các môi trường khắc nghiệt, đòi hỏi cường độ làm việc liên tục.

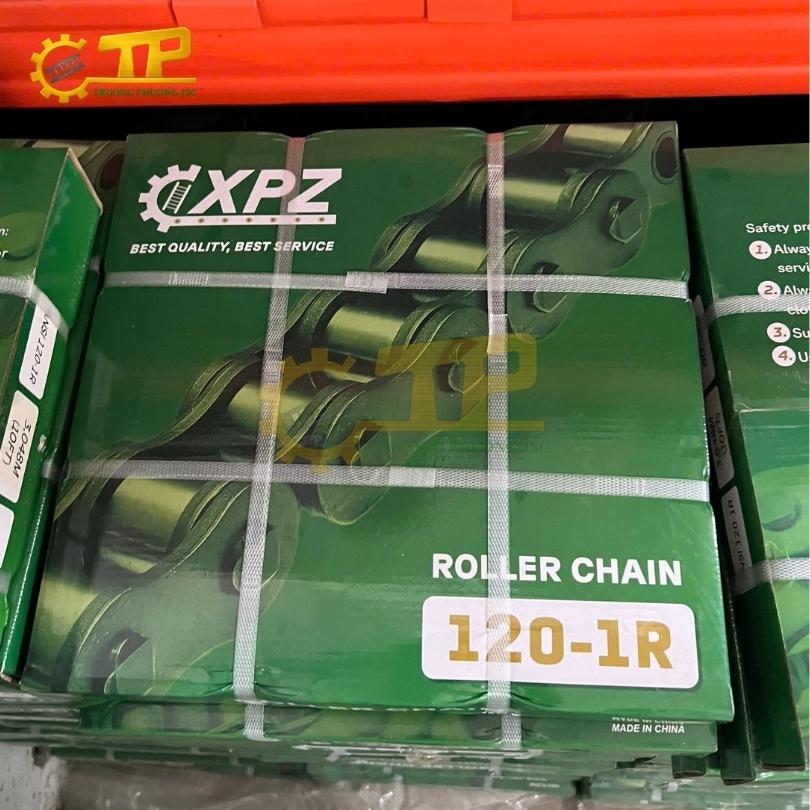

• Dòng xích XPZ: dòng xích cơ bản, giải pháp tối ưu cho các hệ thống tải phổ thông, các cơ cấu băng truyền nhẹ. Dòng XPZ mang lại tính kinh tế cao, giúp tối ưu chi phí vận hành mà vẫn đảm bảo đầy đủ các tiêu chuẩn kỹ thuật nghiêm ngặt.

Bên cạnh hai thương hiệu thế mạnh luôn sẵn kho số lượng lớn kể trên, Trường Phương Việt Nam còn liên kết chặt chẽ và cung cấp đầy đủ các dòng xích 120 từ những thương hiệu danh tiếng khác trên toàn thế giới như DID (Nhật Bản), TSUBAKI (Nhật Bản), DONGBO (Hàn Quốc), DONGHUA... mang đến sự lựa chọn đa dạng cho mọi phân khúc ngân sách và yêu cầu bản vẽ của các nhà máy, xưởng cơ khí chế tạo trên toàn quốc.

Thông tin liên hệ: Địa chỉ văn phòng: Số 9-TT8, Đường Foresa 2, Khu Đô thị Sinh thái Xuân Phương, Hà Nội Địa chỉ xưởng: Khu công nghiệp Cầu Gáo, xã Đan Phượng, Hà Nội Hotline 24/7: 0903.220.698
