Xích 20B Đơn-Đôi-Ba

Trong hệ thống truyền động công nghiệp, xích 20B (hay còn gọi là sên 20B) là một trong những dòng xích tải công nghiệp được sử dụng rộng rãi nhất hiện nay. Với cấu trúc dày dặn, khả năng chịu lực tải nặng lớn cùng bước xích chuẩn 31.750 mm tiêu chuẩn châu Âu, loại xích này là linh kiện cốt lõi trong các hệ thống băng tải nặng, dây chuyền sản xuất công nghiệp và cơ cấu máy móc tự động hóa hạng nặng.

1. Thông Số Kỹ Thuật Của Xích 20B Tiêu Chuẩn ISO

Xích 20B là dòng xích con lăn được chế tạo theo tiêu chuẩn ISO — hệ tiêu chuẩn truyền động tải nặng cực kỳ phổ biến cho các dòng máy móc công nghiệp nặng xuất xứ từ châu Âu hoặc chế tạo theo kết cấu bản vẽ chịu lực cao.

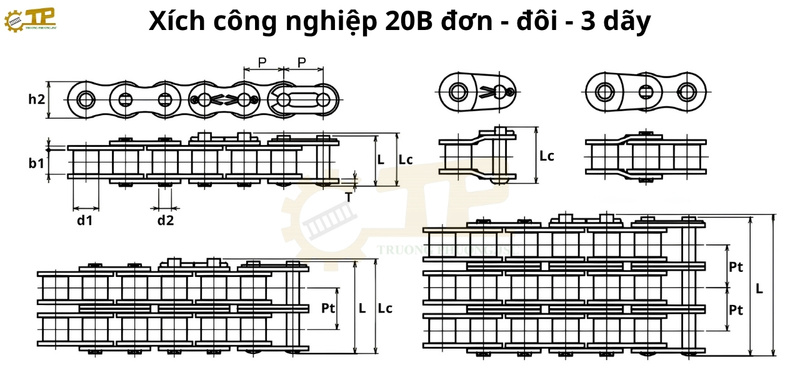

BẢNG TRA THÔNG SỐ KÍCH THƯỚC HÌNH HỌC TIÊU CHUẨN XÍCH 20B (Đơn vị đo kích thước: mm)

Mã xích (Chain No)	Bước xích P (mm)	Đường kính con lăn d1 max (mm)	Độ rộng trong b1 min (mm)	Đường kính chốt d2 max (mm)	Chiều dài chốt L max (mm)	Chiều dài khóa chốt Lc max (mm)	Chiều cao má h2 max (mm)	Độ dày má T max (mm)	Bước xích dãy Pt (mm)	Giới hạn bền kéo Q min (kN/LB)	Khối lượng q (kg/m)
20B-1R (Xích đơn)	31.75	19.05	19.56	10.19	41.30	45.00	26.42	4.50/3.50	—	95.0 / 21356	3.62
20B-2R (Xích đôi)	31.75	19.05	19.56	10.19	77.70	81.40	26.42	4.50/3.50	36.45	170.0 / 38216	7.20
20B-3R (Xích 3 dãy)	31.75	19.05	19.56	10.19	114.20	117.90	26.42	4.50/3.50	36.45	250.0 / 56200	10.74

2. Phân Loại Các Dòng Xích 20B Trong Hệ Thống Truyền Động Công Nghiệp

Tùy thuộc vào nhu cầu sử dụng, thiết kế và không gian bố trí của hệ thống truyền động, dòng sên 20B được chia thành các cấu trúc dãy con lăn và vật liệu chuyên dụng khác nhau:

2.1. Xích 20B Đơn (Xích 20B-1R)

• Đặc điểm: Xích đơn 20B (ký hiệu quốc tế là 20B-1R) là biến thể cơ bản nhất, sở hữu cấu trúc bao gồm một dãy con lăn chịu lực duy nhất.

• Ứng dụng: Thường được tích hợp trong các hệ thống gầu tải xi măng, băng tải khai thác khoáng sản, máy móc ngành thép, ngành gỗ hoặc các cơ cấu chuyển động công suất tải nặng trung bình.

2.2. Xích 20B Đôi (Xích 20B-2R)

• Đặc điểm: Xích đôi 20B (ký hiệu 20B-2R) bao gồm hai dãy xích đơn được ghép song song và liên kết đồng bộ vững chắc thông qua hệ thống chốt xích dài chịu lực cực lớn.

• Ứng dụng: Thích hợp cho các kết cấu yêu cầu khả năng chịu tải cao vượt trội nhưng không gian chiều rộng bị giới hạn, không thể tăng kích cỡ bước xích lên các dòng lớn hơn.

2.3. Xích 20B - 3 Dãy (Xích 20B-3R)

• Đặc điểm: Phiên bản xích 20B - 3 dãy sở hữu cấu trúc 3 hàng con lăn song song lực kéo cực hạn, thuộc phân khúc chịu tải siêu nặng của hệ xích bước lớn 31.750 mm.

• Ứng dụng: Được ứng dụng trong các loại máy móc công nghiệp nặng đặc thù, thiết bị nâng hạ bốc xếp cảng biển, dây chuyền luyện kim hoặc hệ thống máy băm, máy nghiền vận hành liên tục dưới áp lực tải va đập cực lớn.

2.4. Xích 20B Inox 304

• Đặc điểm: Toàn bộ các chi tiết từ má xích, chốt, ống lót đến con lăn đều được chế tạo từ vật liệu thép không gỉ Inox 304 cao cấp. Dòng xích này có khả năng chống ăn mòn tuyệt đối, chịu nhiệt độ khắc nghiệt cực tốt và không bị rỉ sét.

• Ứng dụng: Là lựa chọn bắt buộc trong các môi trường đặc thù như dây chuyền sản xuất công nghiệp hóa chất, lò hơi chịu nhiệt, môi trường muối biển hoặc các thiết bị chế biến sấy hấp công suất lớn.

2.5. Xích 20B Có Tai - Tay Gá (Attachment Chain)

• Đặc điểm: Sợi xích được thiết kế thêm các tai gá chuyên dụng (gá một bên, hai bên, gá đứng hoặc gá ngang, có lỗ hoặc không lỗ) định kỳ theo từng bước xích tùy chọn để kết nối tấm phẳng chịu lực hoặc thanh gạt vật liệu.

• Ứng dụng: Chuyên dùng cho các hệ thống băng tải cào nặng, băng tải phân loại nguyên liệu thô công nghiệp lớn, nơi cần di chuyển khối lượng vật liệu cồng kềnh đồng bộ.

3. Đặc Tính Vận Hành Của Sên Xích Công Nghiệp 20B

Hệ thống sên công nghiệp bước 20B sở hữu các đặc tính vận hành vượt trội:

• Khả năng chịu lực kéo vặn và tải trọng va đập siêu cao: Nhờ quy trình nhiệt luyện (tôi cứng bề mặt) nghiêm ngặt từ các thương hiệu lớn, má xích có độ dẻo dai chống mỏi tuyệt hảo, kết hợp lõi chốt cứng cáp tối đa giúp ngăn ngừa đứt gãy, biến dạng hệ thống sên.

• Triệt tiêu độ giãn dài hiệu quả: Công nghệ gia công ống lót và chốt xích đạt độ chính xác cơ học cực cao, kiểm soát chặt chẽ khe hở công tác để hạn chế hiện tượng sên bị giãn dài (slack) khi chạy ở vận tốc cao hoặc chịu chu kỳ tải nặng liên tục.

• Linh hoạt trong bảo trì: Cấu trúc con lăn tiêu chuẩn giúp các chất bôi trơn công nghiệp dễ dàng thẩm thấu sâu vào tâm chốt xích. Việc lắp ráp tháo rời hoặc thay đổi chiều dài sợi xích bằng khóa xích (mắt nối) diễn ra vô cùng thuận tiện, tiết kiệm thời gian dừng máy.

4. Giải Pháp Sẵn Kho Xích 20B Đa Dạng Tại Trường Phương Việt Nam

Để đảm bảo tính liên tục cho hoạt động sản xuất của nhà máy và giảm tối đa thời gian dừng máy (downtime), việc lựa chọn một đơn vị cung ứng có nguồn hàng sẵn kho dồi dào, đa dạng phân khúc là vô cùng quan trọng.

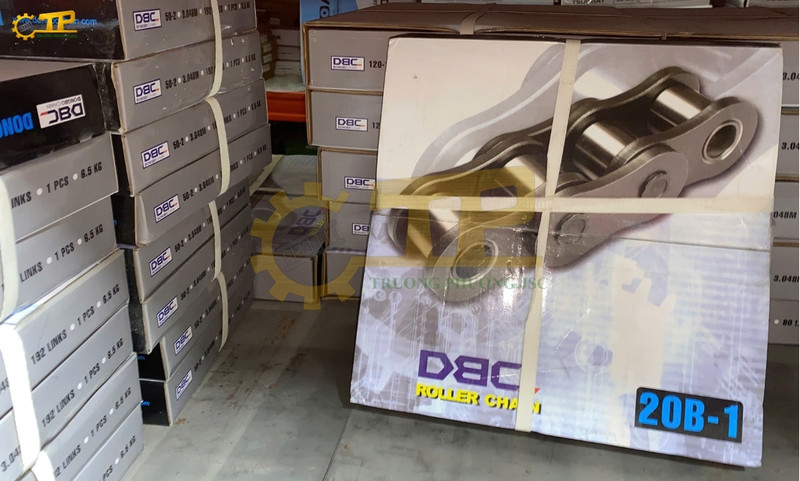

Trường Phương Việt Nam là tổng kho phân phối sên xích công nghiệp uy tín, luôn duy trì lượng tồn kho lớn cho dòng xích 20B nhằm đáp ứng nhanh chóng mọi nhu cầu lắp đặt và thay thế.

Khả năng cung ứng dòng xích cốt lõi tại Trường Phương:

• Dòng xích TSUGOAT: Dòng xích chất lượng cao, phân khúc cao cấp do Trường Phương phân phối. Sản phẩm được tôi nhiệt kỹ lưỡng, chịu được tải trọng cao, chống giãn sên vượt trội và vận hành cực kỳ ổn định trong các môi trường khắc nghiệt, đòi hỏi cường độ làm việc liên tục 24/7.

• Dòng xích XPZ: Dòng xích tiêu chuẩn, giải pháp tối ưu cho các hệ thống tải phổ thông, các cơ cấu băng truyền nhẹ. Dòng XPZ mang lại tính kinh tế cao, giúp tối ưu chi phí đầu tư ban đầu mà vẫn đảm bảo đầy đủ các tiêu chuẩn kỹ thuật nghiêm ngặt.

Bên cạnh hai thương hiệu thế mạnh luôn sẵn kho số lượng lớn kể trên, Trường Phương Việt Nam còn liên kết chặt chẽ và cung cấp đầy đủ các dòng xích 20B từ những thương hiệu danh tiếng khác trên toàn thế giới như DID (Nhật Bản), TSUBAKI (Nhật Bản), DONGBO (Hàn Quốc), DONGHUA... mang đến sự lựa chọn đa dạng cho mọi phân khúc ngân sách và đáp ứng chính xác yêu cầu bản vẽ kỹ thuật của các nhà máy, xưởng cơ khí chế tạo trên toàn quốc.

Thông tin liên hệ: Địa chỉ văn phòng: Số 9-TT8, Đường Foresa 2, Khu Đô thị Sinh thái Xuân Phương, Hà Nội Địa chỉ xưởng: Khu công nghiệp Cầu Gáo, xã Đan Phượng, Hà Nội Hotline 24/7: 0903.220.698
