Xích đôi 60-2r
Xích đôi 60 (RS60-2R) là dòng xích truyền động công nghiệp được thiết kế với hai dãy mắt xích song song, giúp tăng khả năng chịu tải, truyền lực ổn định và nâng cao độ bền vận hành.
- Sức bền kéo đứt vượt trội: Thiết kế hai dãy sên đơn song song liên kết đồng trục bằng chốt chốt pin xuyên suốt, giúp tăng giới hạn tải trọng kéo đứt lên gấp nhiều lần mà không cần tăng kích thước bao của sên.
- Chế tác phôi hợp kim tôi cứng: Toàn bộ các chi tiết bản má, con lăn, ống lót và chốt sên đều được nhiệt luyện bằng công nghệ tôi cao tần chuyên sâu, kháng mài mòn ma sát cực áp tuyệt hảo.
- Hệ tiêu chuẩn ANSI đồng bộ: Chế tạo khép kín theo đúng hệ tiêu chuẩn Hoa Kỳ (ANSI B29.1) mang lại tính lắp lẫn linh hoạt tuyệt đối cho mọi hệ thống nhông dĩa 60 hai dãy hiện có trên thị trường.
- Giải pháp kinh tế lâu dài: Giảm thiểu đáng kể hiện tượng giãn dài và mỏi sên sau thời gian dài vận hành, giúp nhà máy hạn chế tối đa các chi phí dừng máy bảo trì và thay thế vật tư định kỳ.
Đăng ký tư vấn
- Chi tiết sản phẩm
- Thông số kỹ thuật
- Cách thức mua hàng
- Chính sách giao hàng và bảo hành
Hệ thống sên xích đôi 60 tại Trường Phương luôn được kiểm định nghiêm ngặt về giới hạn chịu lực kéo đứt và độ bóng bề mặt trước khi bàn giao cho đối tác.
1. Giới thiệu chung
Xích đôi 60 (RS60-2) là dòng xích con lăn hai dãy song song đặc chủng, được liên kết khép kín bằng các chốt pin xuyên suốt có chiều dài trục kéo dài để gá giữ đồng thời cả hai hàng con lăn sên.

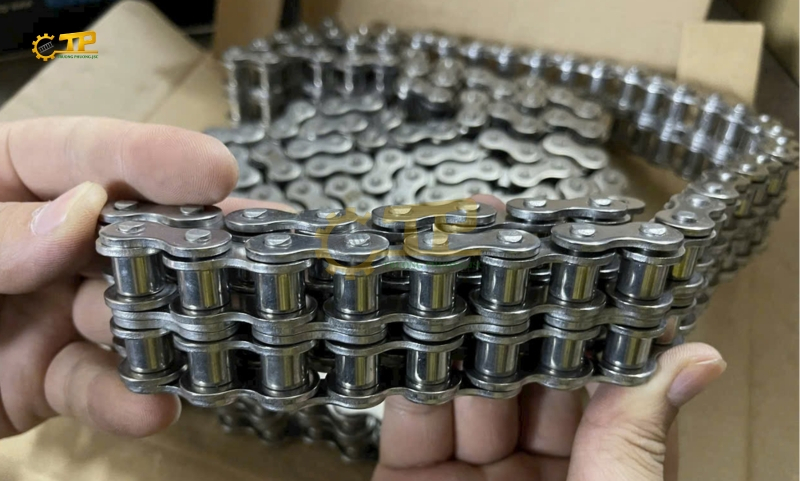

Cấu tạo cơ bản của sợi sên kép này bao gồm các thành phần: Bản má xích trong, bản má xích ngoài dập nóng dày dặn, ống lót (bushing), chốt sên tôi cứng và hệ thống con lăn (roller) quay tự do quanh ống lót. Với khoảng bước xích tiêu chuẩn đạt 19.05mm (3/4 inch), xích đôi 60 hoạt động dựa trên cơ chế ăn khớp trực tiếp vào răng nhông đôi 60, chuyển hóa mô-men xoắn quay từ động cơ thành lực tịnh tiến mạnh mẽ mà không xảy ra hiện tượng trượt trơn cơ học.

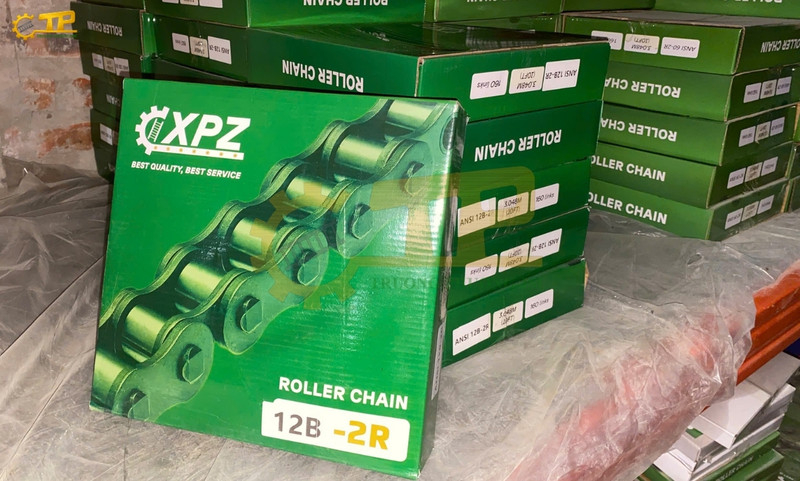

2. Ưu điểm nổi bật
- Khả năng phân bổ lực và chịu cực tải lý tưởng: Nhờ kết cấu hai dãy răng song song gánh tải đồng bộ, lực tì cơ học tác động lên sợi sên được phân tán đều. Ưu thế này giúp triệt tiêu hoàn toàn rủi ro vặn sên hoặc đứt mắt sên đột ngột khi dây chuyền hoạt động hết công suất.
- Kháng mòn mỏi sâu nhờ công nghệ nhiệt luyện: Trục chốt và vành con lăn xích đôi 60 được xử lý tôi carbon cao tần bề mặt đạt độ cứng vững tuyệt đối từ $45 - 60\text{ HRC}$. Điều này giúp xích hoạt động bền bỉ, không bị mài mòn cơ học trong các môi trường khắc nghiệt có nhiều bụi bẩn, cát đá xâm nhập.
- Vận hành tĩnh lặng, êm ái hơn: Độ nhẵn hình học của con lăn đạt cấp chính xác cao, giúp xích thoát răng nhông dĩa nhẹ nhàng, giảm tối đa hệ số ma sát lăn, giảm sinh nhiệt và giảm độ ồn va đập kim loại xuống mức thấp nhất.
- Dễ dàng bảo dưỡng và lắp ráp phụ kiện: Quy trình tháo lắp chốt nối để tăng sên hay rút ngắn sên đôi 60 cực kỳ đơn giản, giúp các kỹ thuật viên nhà máy tối ưu hóa thời gian sửa chữa, bảo dưỡng định kỳ.

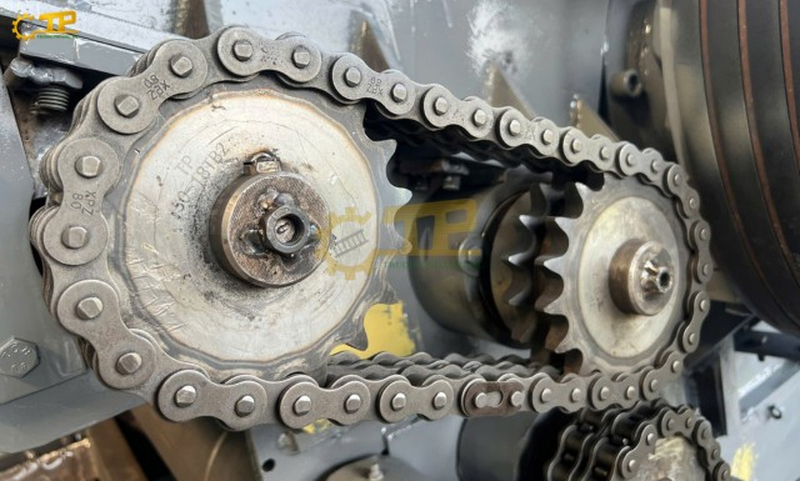

3. Ứng dụng thực tế
Sở hữu khả năng chịu đựng tải trọng kéo tĩnh và tải va đập cực lớn, sên xích đôi 60 là linh kiện không thể thay thế trong nhiều dải truyền dẫn động lực học:
- Hệ thống băng tải & Băng chuyền hạng nặng: Kéo đẩy các băng chuyền vận chuyển clinker xi măng, than đá, quặng khoáng sản rời, khay gạch men nóng và dập dăm gỗ thô rời tại các nhà máy luyện kim công nghiệp nặng.
- Hệ thống xe nâng và Thiết bị nâng hạ: Lắp ráp trực tiếp làm cơ cấu xích nâng, tời tải trọng nặng dọc trục cho thang nâng hàng công trình, vận thang công nghiệp và cơ cấu nâng tời của xe nâng hàng Komatsu, Toyota.
- Ngành nông cơ & Thiết bị nông nghiệp chuyên dụng: Truyền lực xoắn mạnh mẽ cho hệ sên nhông xích truyền động của máy gặt đập liên hợp, máy cày ải đất sụt lún và máy ép chăn nuôi công suất lớn.
- Ngành F&B và Dược phẩm phòng sạch: Ứng dụng phiên bản xích đôi 60 chế tác bằng chất liệu Inox 304 (mã RS60-2SS) trong dây chuyền chiết rót bia, lon sữa tiệt trùng, buồng sấy nông sản vĩ ngang chống gỉ sét.
Để hỗ trợ quý khách hàng và các kỹ sư dễ dàng đối chiếu thiết kế chế tạo hệ khung băng tải, Trường Phương tổng hợp bảng thông số tra cứu kỹ thuật tiêu chuẩn của xích đôi 60 dưới đây:
| Tiêu chí thông số sên xích | Quy cách kích thước cơ học sên đôi 60 |
| Mã hiệu xích tiêu chuẩn | RS60-2 (Chuẩn ANSI B29.1 của Mỹ) |
| Ký hiệu xích kép tương đương | 60-2R, sên đôi 60, xích sên 2 dãy 60 |
| Bước xích (P) | 19.05 mm |
| Bề rộng con lăn trong (W) | 12.70 mm |
| Đường kính con lăn (d1) | 11.91 mm |
| Đường kính chốt xích (d2) | 5.94 mm |
| Chiều dài chốt sên tổng thể (L) | Khoảng 48.9 mm |
| Bề dày bản má sên (T) | 2.42 mm |
| Khoảng cách tâm giữa hai dãy xích (PT) | 22.8 mm |
| Quy cách đóng gói tiêu chuẩn | Hộp dài 3 mét (bọc màng PE chuyên dụng chống ẩm mốc) |
| Khóa sên đi kèm đồng bộ | Mỗi hộp xích luôn sẵn kho kèm theo 1 khóa xích đôi đầu nối |

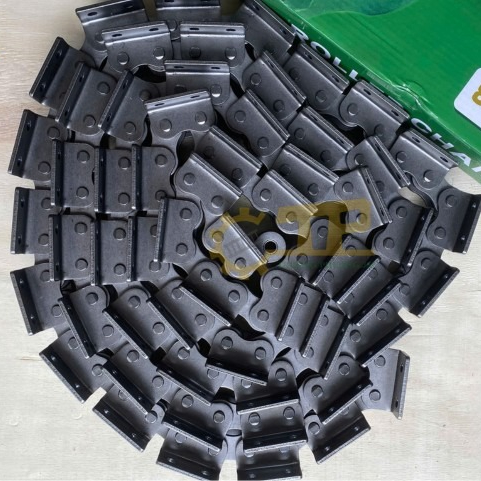

(Lưu ý: Bên cạnh dòng xích đôi 60 bằng thép carbon hợp kim mộc tôi cao tần răng chốt, Trường Phương còn có sẵn dòng xích đôi 60 Inox 304 chống rỉ và hỗ trợ gia công thêm các loại tai gá phụ trợ A1, K1 trên má sên theo đúng bản vẽ thiết kế).
Trường Phương hỗ trợ khách hàng tiếp cận và mua sắm sên xích đôi 60 chính hãng nhanh chóng thông qua quy trình tương tác đa kênh chuyên nghiệp:
- Kết nối qua Hotline kỹ thuật: Liên hệ trực tiếp số điện thoại 0903.220.698 (Mr. Phương) để được kỹ sư khảo sát, tư vấn tính toán tải trọng động sên xích, chọn dải bước xích tương thích và nhận ngay báo giá gốc ưu đãi chỉ trong vòng 15 phút làm việc.
- Gửi yêu cầu trực tuyến: Khách hàng cung cấp các thông số kích thước sên cũ cần thay thế hoặc gửi kèm bản vẽ kỹ thuật gia công thêm nhông dĩa đôi 60 phối hợp hoa văn rãnh then hoa thông qua biểu mẫu trực tuyến tại Website chính thức của Trường Phương.
- Làm việc trực tiếp tại văn phòng: Kính mời quý đối tác đến xem mẫu xích thực tế, kiểm định chất thép phôi sên xích đôi 60 và thảo luận phương án giao nhận sản phẩm tại địa chỉ văn phòng đại diện: Số 9-TT8, Đường Foresa 2, KĐT Xuân Phương, Nam Từ Liêm, Hà Nội.
Trường Phương Việt Nam xây dựng chính sách dịch vụ hậu mãi đồng bộ nhằm bảo vệ lợi ích tối đa và mang lại sự an tâm tuyệt đối cho các đơn vị vận hành nhà máy:
1. Chính sách giao nhận và vận chuyển
- Tiến độ bàn giao sên xích: Đối với các mã sên xích đôi 60 tiêu chuẩn sẵn kho, sên sẽ được đóng gói quét mỡ bảo quản chống ẩm bọc màng PE bọc kín và bàn giao hỏa tốc trong vòng 1 – 7 ngày làm việc. Đối với các đơn đặt hàng cần đính kèm thêm tay gá phụ trợ gia công, tiến độ sẽ được thống nhất rõ ràng trên hợp đồng báo giá.
- Thời gian giao nhận: Vận chuyển trong giờ hành chính từ Thứ Hai đến Thứ Bảy hàng tuần (8h00 - 17h00).
- Hỗ trợ cước vận chuyển: Miễn phí giao hàng tận xưởng trong nội thành Hà Nội cho các đơn hàng có giá trị từ 5.000.000 VNĐ (chưa bao gồm VAT), hoặc hỗ trợ chuyển phát nhanh ra các bến xe lớn (như bến xe Mỹ Đình, Giáp Bát) đối với khách hàng ở tỉnh xa. Các đơn hàng dưới dải giá trị này sẽ được thỏa thuận chi phí ưu đãi nhất.
2. Chính sách bảo hành
- Điều kiện áp dụng: Bảo hành toàn diện đối với các lỗi kỹ thuật phát sinh từ khâu chế tạo phôi thép sên, liên kết chốt mắt xích của nhà sản xuất hoặc sai sót dung sai gia công nhông đôi đi kèm (được xác định qua kiểm tra thực tế từ kỹ thuật viên của Trường Phương). Sản phẩm yêu cầu sử dụng đúng dải chịu tải trọng kéo cho phép, bôi trơn định kỳ đúng cách, không bị móp méo do tác động cơ học mạnh bên ngoài và còn thông tin đơn hàng xác nhận.
- Các trường hợp từ chối bảo hành: Không áp dụng bảo hành đối với các lỗi lắp sên bị lệch trục xéo sên dẫn đến mòn má không đều, vận hành quá tải kéo tĩnh cho phép gây đứt chốt sên, thiếu bôi trơn dầu mỡ định kỳ làm cháy bạc lót sên hoặc tự ý thay đổi cơ cấu sên khi chưa được tư vấn.
- Phương thức xử lý: Trường Phương tiến hành hỗ trợ kỹ thuật tại chỗ, đổi mới hoàn toàn sên xích đôi 60 lỗi hoặc gia công lại nhông dĩa tương thích trong vòng 1 – 5 ngày làm việc, đảm bảo dây chuyền sản xuất sớm hoạt động ổn định trở lại.
