Xích 12B Đơn-Đôi-Ba

Trong hệ thống truyền động công nghiệp, xích 12B (hay còn gọi là sên 12B) là một trong những dòng xích tải công nghiệp được sử dụng rộng rãi hiện nay. Với cấu trúc bền bỉ, kích thước tầm trung tối ưu cùng bước xích chuẩn 19.050 mm tiêu chuẩn châu Âu, loại xích này là linh kiện cốt lõi trong các hệ thống băng tải, dây chuyền sản xuất và cơ cấu máy móc tự động hóa yêu cầu khả năng chịu lực tải trung bình lớn và vận hành ổn định lâu dài.

1. Thông Số Kỹ Thuật Của Xích 12B Tiêu Chuẩn ISO

Xích 12B là dòng xích con lăn được chế tạo theo tiêu chuẩn ISO — hệ tiêu chuẩn truyền động được áp dụng phổ biến cho các dòng máy móc xuất xứ từ châu Âu hoặc chế tạo theo bản vẽ kỹ thuật chuẩn châu Âu.

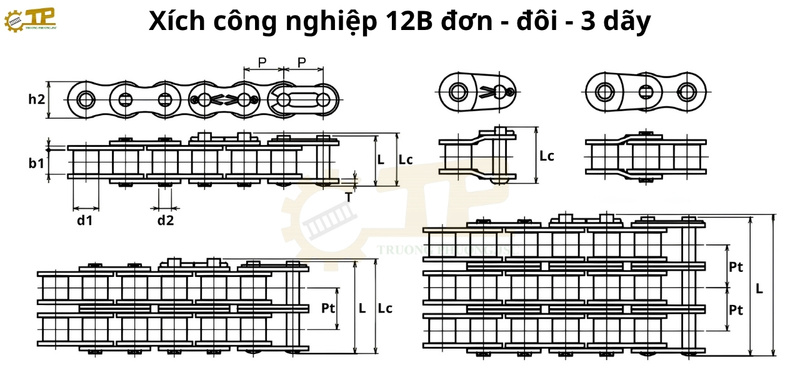

BẢNG TRA THÔNG SỐ KÍCH THƯỚC HÌNH HỌC TIÊU CHUẨN XÍCH 12B-1R,2R,3R (Đơn vị đo kích thước: mm)

Mã xích (Chain No)	Bước xích P (mm)	Đường kính con lăn d1 max (mm)	Độ rộng trong b1 min (mm)	Đường kính chốt d2 max (mm)	Chiều dài chốt L max (mm)	Chiều dài khóa chốt Lc max (mm)	Chiều cao má h2 max (mm)	Độ dày má T max (mm)	Bước xích dãy Pt (mm)	Giới hạn bền kéo Q min (kN/LB)	Khối lượng q (kg/m)
12B-1 (Xích đơn)	19.05	12.07	11.68	5.72	22.70	24.20	16.10	1.85	—	28.9 / 6496	1.15
12B-2 (Xích đôi)	19.05	12.07	11.68	5.72	42.20	43.70	16.10	1.85	19.46	57.8 / 12993	2.21
12B-3 (Xích 3 dãy)	19.05	12.07	11.68	5.72	61.70	63.20	16.10	1.85	19.46	86.7 / 19490	3.27

2. Phân Loại Các Dòng Xích 12B Trong Hệ Thống Truyền Động Công Nghiệp

Tùy thuộc vào nhu cầu sử dụng, thiết kế và không gian bố trí của hệ thống truyền động, dòng sên 12B được chia thành các cấu trúc dãy con lăn và vật liệu chuyên dụng khác nhau:

2.1. Xích 12B Đơn (Xích 12B-1R)

• Đặc điểm: Xích đơn 12B (ký hiệu quốc tế là 12B-1R) là biến thể cơ bản nhất, sở hữu cấu trúc bao gồm một dãy con lăn duy nhất.

• Ứng dụng: Thường được tích hợp trong các hệ thống băng tải tải trọng nhẹ, máy đóng gói, máy dán nhãn hoặc các cơ cấu chuyển động nhỏ gọn có công suất vừa và nhỏ.

2.2. Xích 12B Đôi (Xích 12B-2R)

• Đặc điểm: Xích đôi 12B (ký hiệu 12B-2R) bao gồm hai dãy xích đơn được ghép song song và liên kết đồng bộ vững chắc thông qua hệ thống chốt xích dài.

• Ứng dụng: Thích hợp cho các kết cấu yêu cầu khả năng chịu tải cao hơn nhưng không gian chiều rộng bị giới hạn, không thể tăng kích cỡ bước xích lên các dòng lớn hơn.

2.3. Xích 12B - 3 Dãy (Xích 12B-3R)

• Đặc điểm: Phiên bản xích 12B - 3 dãy sở hữu cấu trúc 3 hàng con lăn song song, thuộc phân khúc chịu tải nặng của hệ xích bước 19.050 mm.

• Ứng dụng: Được ứng dụng trong các loại máy móc công nghiệp nặng, hệ thống có mô-men xoắn cao và vận hành liên tục dưới áp lực lớn.

2.4. Xích 12B Inox 304

• Đặc điểm: Toàn bộ các chi tiết từ má xích, chốt, ống lót đến con lăn đều được chế tạo từ vật liệu thép không gỉ Inox 304 cao cấp. Dòng xích này có khả năng chống ăn mòn tuyệt đối, chịu nhiệt tốt và không bị rỉ sét.

• Ứng dụng: Là lựa chọn bắt buộc trong các môi trường đặc thù như dây chuyền chế biến thực phẩm, thủy hải sản, môi trường hóa chất, y tế hoặc phòng sạch.

2.5. Xích 12B Có Tai - Tay Gá (Attachment Chain)

• Đặc điểm: Sợi xích được thiết kế thêm các tai gá chuyên dụng (gá một bên, hai bên, gá đứng hoặc gá ngang, có lỗ hoặc không lỗ) định kỳ theo từng bước xích tùy chọn.

• Ứng dụng: Chuyên dùng cho các hệ thống băng tải cào, băng tải định vị sản phẩm, nơi cần gá thêm các thanh gạt, gá đỡ hoặc tấm chịu lực để dịch chuyển vật liệu đồng bộ.

3. Đặc Tính Vận Hành Của Sên Xích Công Nghiệp 12B

Hệ thống sên công nghiệp bước 12B sở hữu các đặc tính vận hành vượt trội:

• Khả năng chịu nhiệt và mài mòn: Các dòng xích chất lượng từ những thương hiệu lớn thường được làm từ thép carbon hoặc thép hợp kim nhiệt luyện (tôi cứng bề mặt) nghiêm ngặt, giúp tăng cường độ bền kéo đứt và chống mài mòn mặt chốt trong quá trình hoạt động liên tục.

• Giảm thiểu tối đa độ giãn sên: Công nghệ chế tạo hiện đại giúp tối ưu hóa khoảng hở cơ học giữa chốt và ống lót, hạn chế tối đa hiện tượng giãn xích (slack) khi chạy ở vận tốc cao hoặc tải trọng chu kỳ.

• Linh hoạt trong bảo trì: Cấu trúc xích con lăn tiêu chuẩn cho phép việc bôi trơn định kỳ diễn ra dễ dàng. Việc tháo lắp hoặc thay đổi chiều dài sợi xích bằng khóa xích (mắt nối) cũng vô cùng nhanh chóng và thuận tiện.

4. Giải Pháp Sẵn Kho Xích 12B Đa Dạng Tại Trường Phương Việt Nam

Để đảm bảo tính liên tục cho hoạt động sản xuất của nhà máy và giảm tối đa thời gian dừng máy (downtime), việc lựa chọn một đơn vị cung ứng có nguồn hàng sẵn kho dồi dào, đa dạng phân khúc là vô cùng quan trọng.

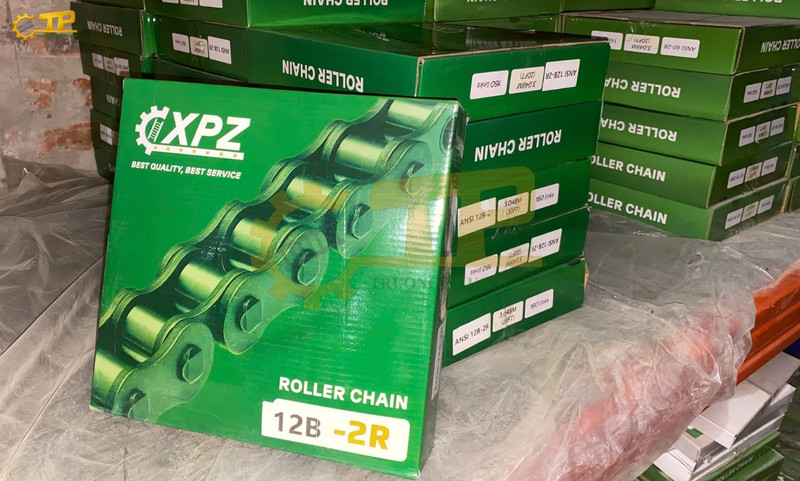

Trường Phương Việt Nam là tổng kho phân phối sên xích công nghiệp uy tín, luôn duy trì lượng tồn kho lớn cho dòng xích 12B nhằm đáp ứng nhanh chóng mọi nhu cầu lắp đặt và thay thế.

Khả năng cung ứng dòng xích cốt lõi tại Trường Phương:

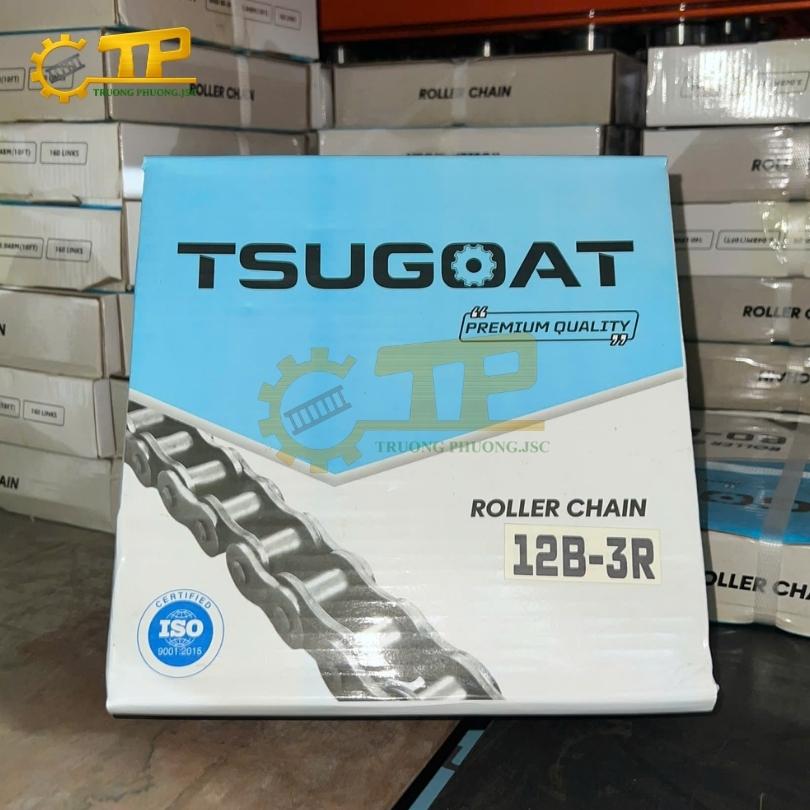

• Dòng xích TSUGOAT: Dòng xích chất lượng cao, phân khúc cao cấp do Trường Phương phân phối. Sản phẩm được tôi nhiệt kỹ lưỡng, chịu được tải trọng cao, chống giãn sên vượt trội và vận hành cực kỳ ổn định trong các môi trường khắc nghiệt, đòi hỏi cường độ làm việc liên tục 24/7.

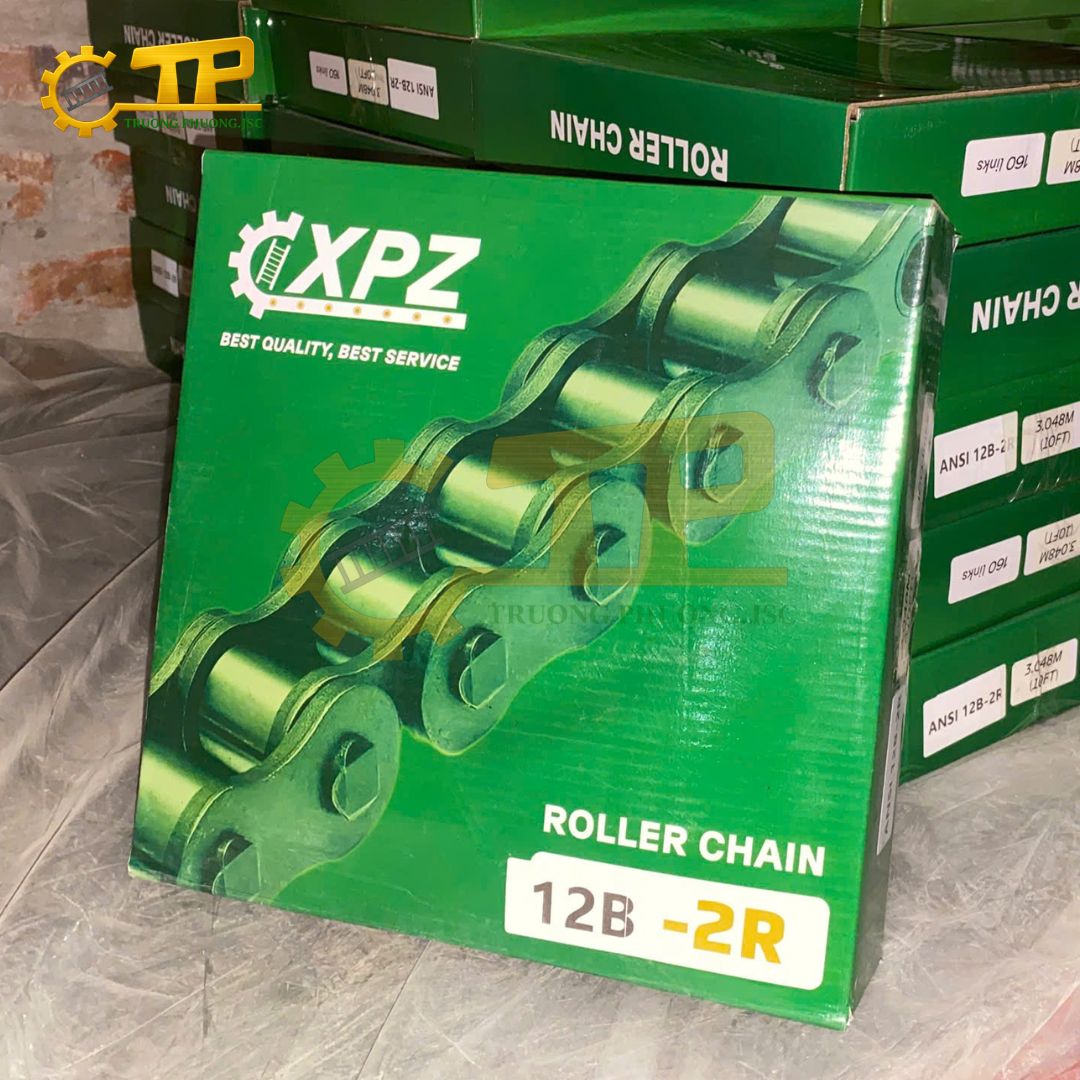

• Dòng xích XPZ: Dòng xích tiêu chuẩn, giải pháp tối ưu cho các hệ thống tải phổ thông, các cơ cấu băng truyền nhẹ. Dòng XPZ mang lại tính kinh tế cao, giúp tối ưu chi phí đầu tư ban đầu mà vẫn đảm bảo đầy đủ các tiêu chuẩn kỹ thuật nghiêm ngặt.

Bên cạnh hai thương hiệu thế mạnh luôn sẵn kho số lượng lớn kể trên, Trường Phương Việt Nam còn liên kết chặt chẽ và cung cấp đầy đủ các dòng xích 12B từ những thương hiệu danh tiếng khác trên toàn thế giới như DID (Nhật Bản), TSUBAKI (Nhật Bản), DONGBO (Hàn Quốc), DONGHUA... mang đến sự lựa chọn đa dạng cho mọi phân khúc ngân sách và đáp ứng chính xác yêu cầu bản vẽ của các nhà máy, xưởng cơ khí chế tạo trên toàn quốc.
