Trong cơ khí truyền động, việc tuân thủ các tiêu chuẩn nhông xích quốc tế là yêu cầu bắt buộc để đảm bảo sự đồng bộ và an toàn cho hệ thống máy móc. Mỗi tiêu chuẩn (ANSI, ISO) đều có những quy định riêng biệt về bước răng và cấu tạo con lăn. Trường Phương Việt Nam cung cấp giải pháp cung ứng và gia công nhông xích đạt chuẩn quốc tế, giúp khách hàng tại Hà Nội và toàn quốc hoàn toàn an tâm về mặt kỹ thuật.
1. Vì sao phải tuân thủ đúng tiêu chuẩn nhông xích?
Việc tuân thủ đúng tiêu chuẩn quốc tế và công nghiệp cho nhông xích là yếu tố sống còn để đảm bảo hiệu suất và độ an toàn của hệ thống truyền động.
- Khả năng ăn khớp xích – nhông: Các tiêu chuẩn quy định chính xác các thông số như bước xích, đường kính con lăn, đảm bảo sự đồng bộ tuyệt đối để chi tiết ăn khớp với nhau, giúp truyền tải lực chính xác, bền bỉ và ổn định.
- Tuổi thọ hệ truyền động: Xích chuẩn được sản xuất từ vật liệu cao cấp qua quá trình nhiệt luyện giúp tăng độ cứng, nâng cao tuổi thọ dài lâu khi vận hành trong môi trường công nghiệp khắc nghiệt.
- Giảm rung, ồn và mài mòn: Việc tuân thủ kích thước chuẩn giúp con lăn tiếp xúc trực tiếp và vừa vặn với bánh xích, từ đó giảm ma sát tối đa, giúp máy vận hành mượt mà hơn.
- Hệ quả khi dùng sai tiêu chuẩn: Sử dụng sai tiêu chuẩn làm mất tính đồng bộ, dẫn đến biến dạng chốt chịu lực, nhảy xích, nhanh mòn răng nhông và thậm chí gây gãy trục động cơ.

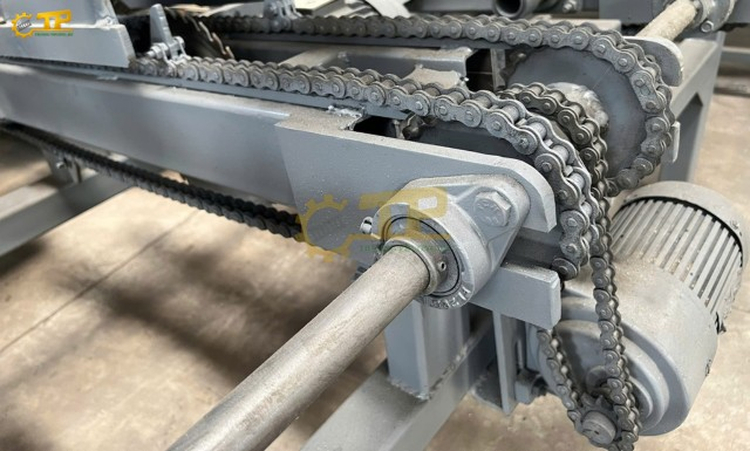

Tuân thủ đúng tiêu chuẩn nhông xích giúp hệ truyền động vận hành ổn định, bền bỉ và an toàn hơn
2. Các hệ tiêu chuẩn nhông xích phổ biến hiện nay
Dưới đây là các hệ tiêu chuẩn nhông xích đang được ứng dụng rộng rãi tại các nhà máy và xí nghiệp tại Việt Nam hiện nay.
2.1. Tiêu chuẩn ANSI (Mỹ)
Tiêu chuẩn ANSI (American National Standards Institute) là hệ tiêu chuẩn do Viện Tiêu chuẩn Quốc gia Hoa Kỳ ban hành, sử dụng đơn vị Inch làm gốc. Các mã sản phẩm thường gặp là các con số chẵn hoặc số kết thúc bằng 5 như 25, 35, 40, 50, 60… cho đến 240. Đặc điểm của hệ ANSI là ưu tiên khả năng chịu tải va đập và độ bền mỏi cao.
Đây cũng là hệ tiêu chuẩn được sử dụng rất phổ biến tại Việt Nam, chiếm khoảng 70% các ứng dụng nhông xích trên thị trường hiện nay phổ biến trong các ngành cơ khí chế tạo, băng tải và máy công nghiệp. Tại Trường Phương Việt Nam, kho hàng luôn sẵn có đa dạng các mã nhông xích tiêu chuẩn ANSI, từ nhông nhỏ dùng cho máy chính xác đến các dòng nhông tải trọng nặng phục vụ công nghiệp.

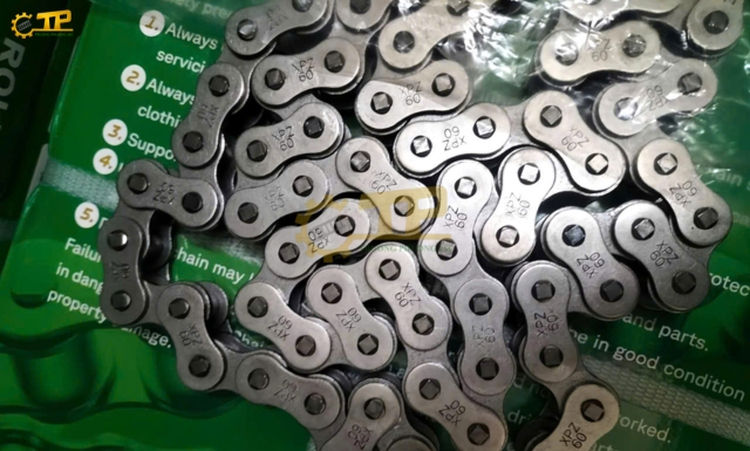

Hệ tiêu chuẩn do Viện Tiêu chuẩn Quốc gia Hoa Kỳ ban hành, sử dụng đơn vị Inch làm gốc
2.2. Tiêu chuẩn ISO (Quốc tế)
Tiêu chuẩn ISO (International Organization for Standardization), hay thường được gọi là hệ BS theo tiêu chuẩn Anh, là quy chuẩn kỹ thuật toàn cầu được áp dụng rộng rãi. Đặc điểm nhận diện dễ nhất của hệ ISO là tên mã xích luôn đi kèm hậu tố “B” như 08B, 10B, 12B, 16B. Dòng sản phẩm này phù hợp cho các dây chuyền yêu cầu độ chính xác cao, máy móc hiện đại nhập khẩu từ Châu Âu. Trường Phương Việt Nam đảm bảo cung ứng đầy đủ các dải mã ISO tiêu chuẩn với chất lượng vật liệu đạt mức cao nhất.

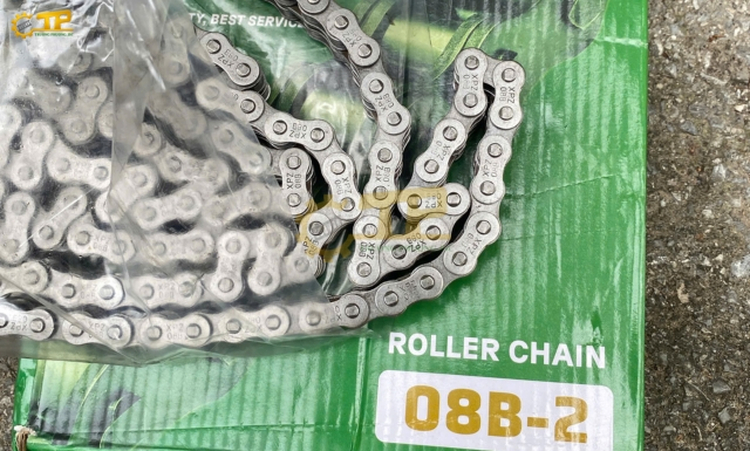

Quy chuẩn kỹ thuật toàn cầu do Tổ chức Tiêu chuẩn hóa Quốc tế ban hành, thường dùng hệ Mét
3. Các thông số kỹ thuật bắt buộc trong tiêu chuẩn nhông xích
Để một hệ thống truyền động đạt chuẩn an toàn quốc tế, quy trình chế tạo bắt buộc phải kiểm soát chính xác các thông số sau:
- Bước xích (Pitch – P): Đây là thông số quan trọng nhất, xác định khoảng cách giữa tâm của hai con lăn liên tiếp. Bước xích quyết định việc dây xích có lắp khớp được vào đĩa răng hay không, mọi sai số ở đây sẽ dẫn đến hiện tượng nhảy xích ngay lập tức.
- Đường kính con lăn (Dr): Đại lượng này xác định kích thước thực tế của con lăn trên xích. Việc kiểm soát đường kính con lăn giúp đảm bảo độ khít khi xích nằm trong lòng răng nhông, từ đó giảm thiểu va đập và tiếng ồn khi vận hành.
- Chiều rộng trong (W): Thông số này cần phải tương thích hoàn toàn với bề dày của vành răng nhông xích. Nếu chiều rộng trong của xích hẹp hơn vành răng sẽ gây kẹt, nếu quá rộng sẽ gây rơ lắc và làm mất ổn định tỷ số truyền.
- Độ bền kéo tối thiểu: Đây là chỉ số phản ánh khả năng chịu lực tải giới hạn trước khi xích bị biến dạng hoặc đứt gãy. Một bộ truyền đạt chuẩn phải có độ bền kéo đáp ứng đúng dải tải trọng thiết kế của máy móc công nghiệp.
Để tra cứu nhanh và đối chiếu chính xác từng thông số kỹ thuật, bạn có thể tham khảo chi tiết tại bài viết: Bảng tra thông số nhông xích đầy đủ: ANSI, ISO, bước xích và cách đọc chuẩn
4. Cách lựa chọn nhông xích đúng tiêu chuẩn
Việc lựa chọn nhông xích cần căn cứ trực tiếp vào cấu tạo máy và điều kiện vận hành thực tế tại xưởng sản xuất để đạt hiệu quả kinh tế cao nhất.
- Dựa trên số dãy răng và công suất: Lựa chọn Nhông đơn 1 dãy (Simplex) cho các ứng dụng truyền tải nhẹ, Nhông đôi 2 dãy (Duplex) hoặc Nhông 3 dãy (Triplex) khi yêu cầu truyền tải mô-men xoắn lớn trong không gian hạn hẹp.
- Xác định theo kết cấu gù (Hub): Sử dụng Loại A (Đĩa phẳng) khi vị trí lắp đặt trên trục bị giới hạn về bề ngang. Loại B (Gù 1 bên) là lựa chọn phổ biến nhất cho các trục động cơ tiêu chuẩn, trong khi Loại C (Gù 2 bên) thường dùng cho các trục máy lớn cần độ ổn định tâm và chịu tải trọng dọc trục.
- Lựa chọn theo bước xích và tốc độ: Các hệ thống yêu cầu sự tĩnh lặng và tốc độ cao nên ưu tiên xích con lăn bước ngắn. Ngược lại, với các băng tải hành trình dài, tốc độ chậm và tải trọng trung bình, nhông xích tải bước đôi (mã C2040, C2050…) là giải pháp tối ưu để tiết kiệm chi phí vật tư.
- Căn cứ vào môi trường làm việc: Trong các nhà máy chế biến thực phẩm hoặc dược phẩm yêu cầu khắt khe về vệ sinh, vật liệu Inox 304 là ưu tiên hàng đầu. Đối với môi trường nhiều bụi bẩn và tải trọng sốc, thép hợp kim tôi nhiệt là lựa chọn duy nhất để đảm bảo độ bền.

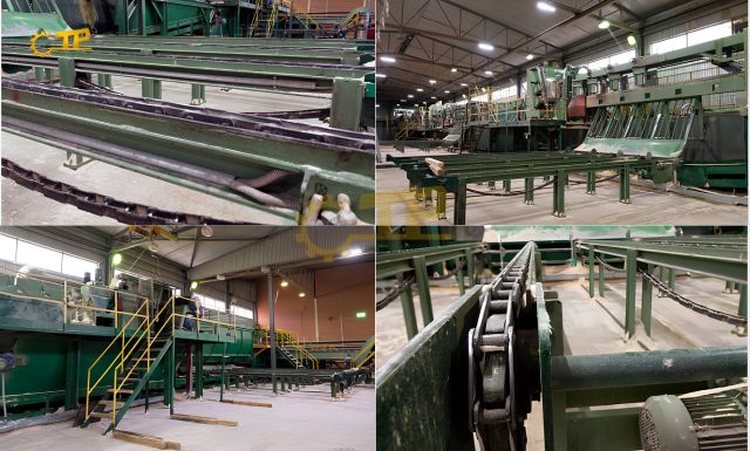

Chọn đúng nhông xích theo tải trọng, kết cấu và môi trường giúp hệ thống vận hành bền và ổn định
5. Trường Phương Việt Nam – Đơn vị gia công nhông xích theo yêu cầu
Trường Phương Việt Nam khẳng định vị thế dẫn đầu thông qua năng lực sản xuất chuyên sâu và tư duy giải pháp tối ưu cho mọi hệ thống truyền động.
5.1. Làm chủ công nghệ gia công CNC đa trục
Trường Phương Việt Nam đầu tư mạnh mẽ vào hệ thống máy phay CNC và tiện CNC đa trục hiện đại cùng hệ thống máy lăn răng,cho phép xử lý các biên dạng răng phức tạp đảm bảo độ hoàn thiện bề mặt. Quy trình lập trình tự động, đảm bảo sản phẩm xuất xưởng đáp ứng yêu cầu kỹ thuật cho nhiều hệ thống máy công nghiệp.

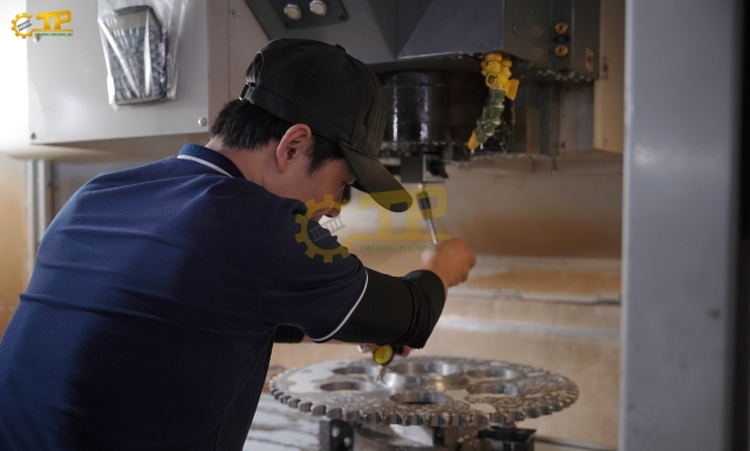

Ứng dụng dàn máy phay/tiện CNC tối tân để nội suy biên dạng răng chuẩn xác đến từng micromet
5.2. Nhiệt luyện tôi cao tần chuyên sâu
Để tăng cường sức mạnh cho bộ truyền động, Trường Phương Việt Nam ứng dụng quy trình nhiệt luyện tôi cao tần hiện đại giúp phần vành răng đạt độ cứng từ 38 – 42 HRC. Công nghệ này cho phép làm cứng bề mặt răng để chống mài mòn tối đa trong khi lõi của nhông vẫn giữ được độ dẻo dai cần thiết để chịu đựng các tải trọng va đập đột ngột mà không bị gãy vỡ.
5.3. Sẵn kho quy mô và Gia công theo bản vẽ
Với tổng kho tại Hà Nội luôn dự trữ sẵn hàng nghìn mã nhông xích tiêu chuẩn ANSI và ISO, Trường Phương Việt Nam cam kết đáp ứng ngay lập tức các nhu cầu bảo trì khẩn cấp. Bên cạnh hàng tiêu chuẩn, đơn vị còn nhận chế tạo các loại nhông phi tiêu chuẩn, phay rãnh then, khoan lỗ bắt vít hoặc gia công đồ gá (Jig) theo đúng bản vẽ đặc thù của từng khách hàng.

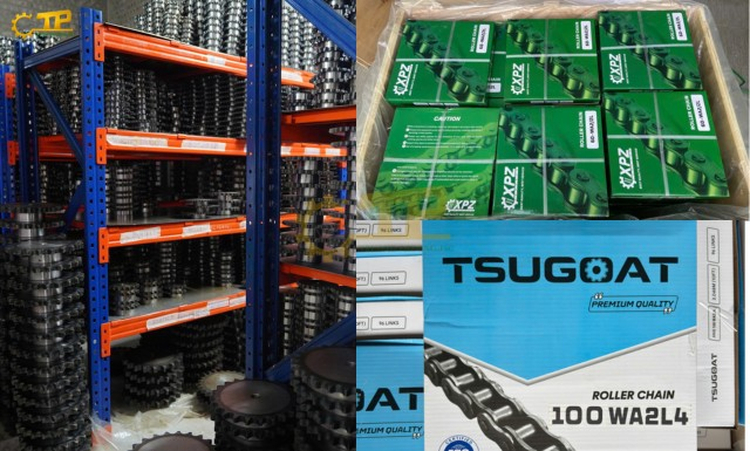

Kết hợp giữa năng lực phân phối hàng tiêu chuẩn và chế tạo linh kiện phi tiêu chuẩn theo yêu cầu riêng
Việc lựa chọn nhông xích đúng tiêu chuẩn là nền tảng cốt lõi để đảm bảo sự vận hành trơn tru, bền bỉ và an toàn cho toàn bộ hệ thống máy móc. Trường Phương Việt Nam cam kết đồng hành cùng khách hàng bằng những sản phẩm đạt chuẩn quốc tế và dịch vụ kỹ thuật chuyên sâu nhất. Liên hệ ngay với Trường Phương Việt Nam để nhận báo giá nhông xích chính hãng và tư vấn gia công chuẩn xác.
|
