Trong các hệ thống truyền động cơ khí hiện nay, các linh kiện như bánh răng trụ, bánh răng côn hay bánh vít đều đóng những vai trò không thể thiếu. Tuy nhiên, trục bánh răng (hay trục răng) mới chính là chi tiết cốt lõi quyết định đến hiệu suất tải trọng và sự vận hành êm ái của máy móc. Bài viết dưới đây Trường Phương sẽ giúp bạn hiểu rõ hơn về cấu tạo, đặc điểm kỹ thuật và địa chỉ gia công trục bánh răng uy tín hàng đầu hiện nay.

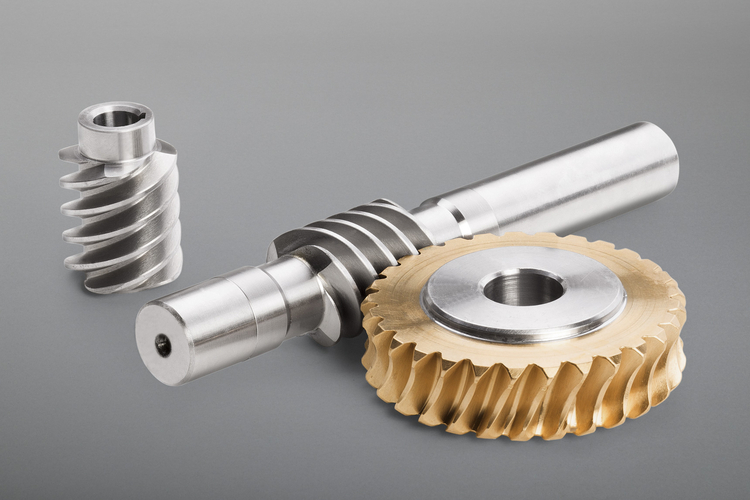

1. Trục bánh răng là gì?
Trục bánh răng là một chi tiết cơ khí phức tạp, kết hợp hoàn hảo giữa chức năng của trục (truyền mô-men xoắn) và bánh răng (truyền chuyển động và lực). Khác với các bộ truyền lắp rời, trục bánh răng thường được thiết kế phần răng liền khối với trục để đảm bảo khả năng chịu tải cao và giảm thiểu sai số lắp ráp.
Về mặt kỹ thuật, trục bánh răng được xem là bộ phận cốt lõi của các hộp số giảm tốc, động cơ điện và các cơ cấu truyền động trung tâm. Chức năng chính của linh kiện này là truyền chuyển động quay giữa các trục song song hoặc giao nhau, giúp thay đổi tốc độ và lực kéo của hệ thống máy móc một cách ổn định nhất.

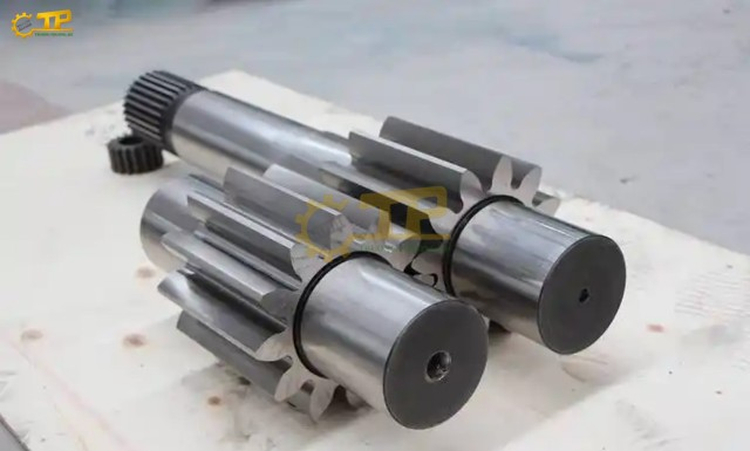

2. Cấu tạo cơ bản của trục bánh răng
Để đảm bảo khả năng vận hành trơn tru dưới cường độ cao, cấu tạo của một trục bánh răng khi gia công tại Trường Phương luôn được tính toán chi tiết qua các thành phần sau:
- Cổ trục: Đây là vị trí dùng để lắp vòng bi. Bề mặt khu vực này yêu cầu độ chính xác gia công cực kỳ cao (dung sai kích thước và độ nhám bề mặt khắt khe) để đảm bảo độ đồng tâm khi quay.
- Răng: Phần răng được phay hoặc lăn trực tiếp trên thân trục. Tùy theo yêu cầu mà răng có thể là răng thẳng hoặc răng nghiêng. Thông số Modul (m) và số răng (z) phải đạt độ chính xác để ăn khớp với bánh răng cùng modul.
- Rãnh then: Dùng để lắp then nhằm truyền chuyển động cùng với các chi tiết khác trên trục. Độ song song của rãnh then so với tâm trục là yếu tố bắt buộc để tránh hiện tượng rơ lắc.
- Phần ren: Thường được bố trí ở đầu trục để kẹp chặt các linh kiện liên kết, đảm bảo các chi tiết không bị trôi ra ngoài khi máy vận hành ở tốc độ cao.
- Góc lượn và rãnh thoát dao: Được thiết kế tại các vị trí chuyển bậc trên trục nhằm giảm tập trung ứng suất, ngăn ngừa tình trạng gãy trục dưới tác động của tải trọng động.
3. Đặc điểm và yêu cầu kỹ thuật khi gia công trục bánh răng
Gia công trục bánh răng đòi hỏi tính chính xác đến từng chi tiết nhỏ nhất vì nó ảnh hưởng trực tiếp đến tuổi thọ, độ ồn và hiệu suất của toàn bộ hệ thống cơ khí.
- Thiết kế liền trục: Trong các hộp giảm tốc cấp nhanh, bánh răng chủ động thường có số răng ít và đường kính nhỏ. Việc thiết kế bánh răng liền trục giúp tối ưu hóa không gian, tăng độ cứng vững và loại bỏ hoàn toàn rủi ro trượt then giữa bánh răng và trục.
- Độ đồng tâm: Trục bánh răng phải đảm bảo độ đồng tâm giữa vành răng và các cổ trục lắp vòng bi. Sai lệch độ đồng tâm sẽ dẫn đến hiện tượng rung chấn mạnh, nhanh chóng làm hỏng vòng bi và gây vỡ răng.
- Xử lý nhiệt luyện: Để chịu được áp lực tiếp xúc lớn, phần răng và cổ trục thường được tôi cao tần hoặc thấm carbon để đạt độ cứng từ 45 – 62 HRC. Quá trình nhiệt luyện phải được kiểm soát để không gây biến dạng cong vênh trục.
- Độ nhẵn bề mặt: Bề mặt răng và cổ trục yêu cầu độ nhẵn cao (thường đạt cấp 7-8 trở lên) để giảm ma sát, chống mài mòn và hạn chế tiếng ồn trong quá trình truyền động.

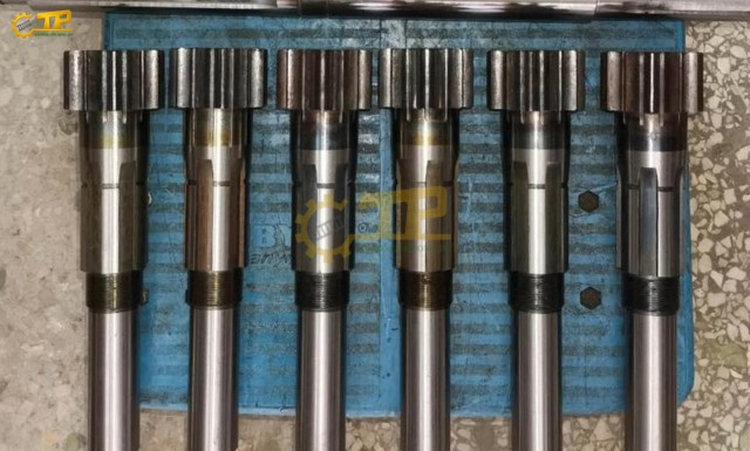

Gia công trục bánh răng yêu cầu độ chính xác cao về đồng tâm, độ cứng và bề mặt để đảm bảo truyền động ổn định, bền và ít rung ồn

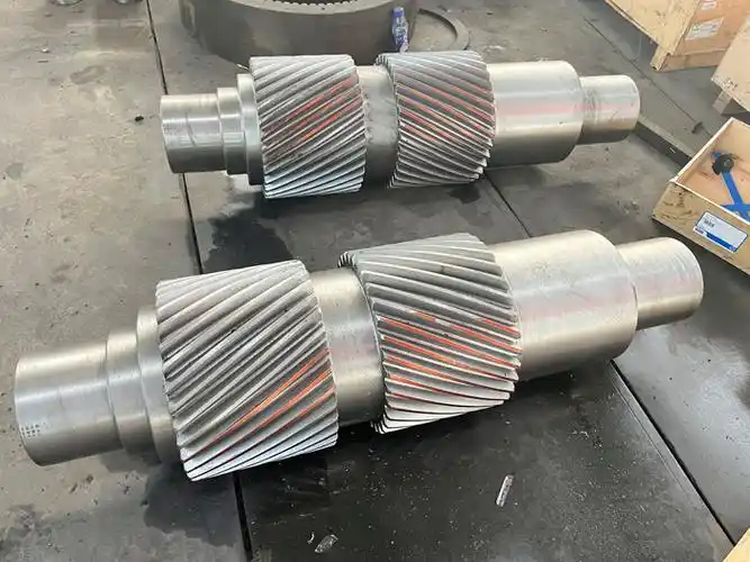

4. Ứng dụng của trục bánh răng công nghiệp
Nhờ kết cấu vững chắc và khả năng truyền tải mô-men xoắn lớn, trục bánh răng được ứng dụng vô cùng rộng rãi trong hầu hết các ngành công nghiệp nặng và nhẹ:
- Ngành ô tô và máy động lực: Sử dụng làm trục số, trục truyền động chính trong hộp số ô tô, xe máy, máy kéo và động cơ đốt trong.
- Hệ thống nâng hạ: Ứng dụng trong cần cẩu, vận thang và các máy xây dựng đòi hỏi lực kéo cực lớn.
- Ngành khai thác và xi măng: Dùng cho các hệ thống máy nghiền đá, băng tải chịu tải nặng trong môi trường khắc nghiệt.
- Cơ khí tự động hóa: Làm trục đầu vào cho các loại robot công nghiệp, máy CNC và dây chuyền lắp ráp tự động đòi hỏi độ chính xác tịnh tiến và quay.

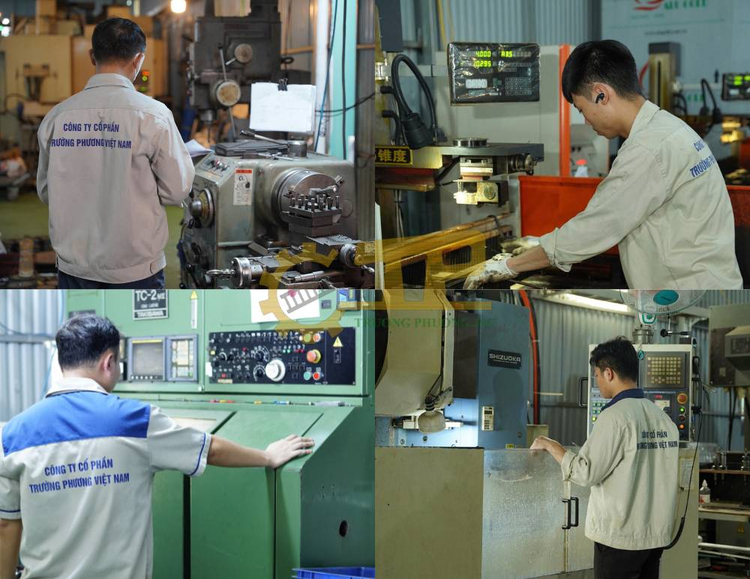

5. Trường Phương – Địa chỉ gia công và cung cấp trục bánh răng chất lượng
Nếu đối tác đang tìm kiếm một đơn vị cung cấp và gia công trục bánh răng uy tín với tiêu chuẩn kỹ thuật khắt khe, Công ty Cổ phần Trường Phương Việt Nam là sự lựa chọn hàng đầu. Với khát vọng trở thành đơn vị Top 1 Việt Nam về thiết bị truyền động, Trường Phương cam kết mang đến những sản phẩm có độ tinh xảo và bền bỉ cao nhất.
Lý do nên chọn gia công trục bánh răng tại Trường Phương:
- Hệ thống thiết bị tối tân: Trường Phương sở hữu dàn máy móc khép kín gồm 07 máy phay CNC (3 trục và 3+5 trục), 08 máy tiện CNC cùng 06 máy phay răng/lăn răng chuyên dụng. Điều này cho phép đơn vị thực hiện trọn gói các nguyên công tiện trục, phay răng và nhiệt luyện chỉ tại một điểm dừng.
- Gia công chính xác theo bản vẽ: Trường Phương sẵn sàng tiếp nhận các đơn hàng gia công trục bánh răng theo yêu cầu riêng biệt, từ các loại trục răng nghiêng phức tạp đến các dòng trục bánh răng tiêu chuẩn cho hộp số.
- Chất lượng thép ưu việt: Chỉ sử dụng phôi thép có nguồn gốc rõ ràng như thép C45, SCM440 hoặc thép hợp kim chuyên dụng, đảm bảo sản phẩm đạt tiêu chuẩn cơ lý tốt nhất.
- Tiến độ bàn giao đúng cam kết: Với quy trình quản lý ISO và năng lực sản xuất lớn, Trường Phương đảm bảo thời gian giao hàng linh hoạt từ 1 – 7 ngày, hỗ trợ vận chuyển an toàn trên toàn quốc.
Trục bánh răng đóng vai trò then chốt trong việc duy trì sức mạnh và độ bền bỉ của các hệ thống máy móc công nghiệp. Việc đầu tư vào các sản phẩm gia công chính xác không chỉ giúp doanh nghiệp nâng cao hiệu suất mà còn tiết kiệm tối đa chi phí bảo trì dài hạn. Liên hệ ngay với Trường Phương Việt Nam để được tư vấn kỹ thuật và nhận báo giá gia công trục bánh răng cạnh tranh nhất!
|
