Trong lĩnh vực cơ khí truyền động, sử dụng một bảng tra thông số nhông xích chính xác là yếu tố quyết định để đảm bảo sự tương thích hoàn hảo giữa dây xích và đĩa nhông. Việc chọn sai mã hiệu không chỉ dẫn đến tình trạng nhảy xích, gây tiếng ồn lớn mà còn làm đẩy nhanh quá trình mài mòn, thậm chí gây hỏng hóc nghiêm trọng cho động cơ. Bài viết dưới đây tổng hợp các bảng tra tiêu chuẩn ANSI, ISO và hướng dẫn cách đọc thông số kỹ thuật chuẩn xác nhất.
1. Các thông số quan trọng cần biết khi tra nhông xích
Việc hiểu rõ các đại lượng đo lường giúp quá trình tra cứu bảng thông số trở nên nhanh chóng và chính xác, hạn chế tối đa các sai sót kỹ thuật:
- Bước xích (Pitch – P): Đây là khoảng cách giữa tâm của hai chốt xích liên tiếp. Bước xích là thông số quan trọng nhất, quyết định trực tiếp việc dây xích có lắp vừa vào đĩa nhông hay không.

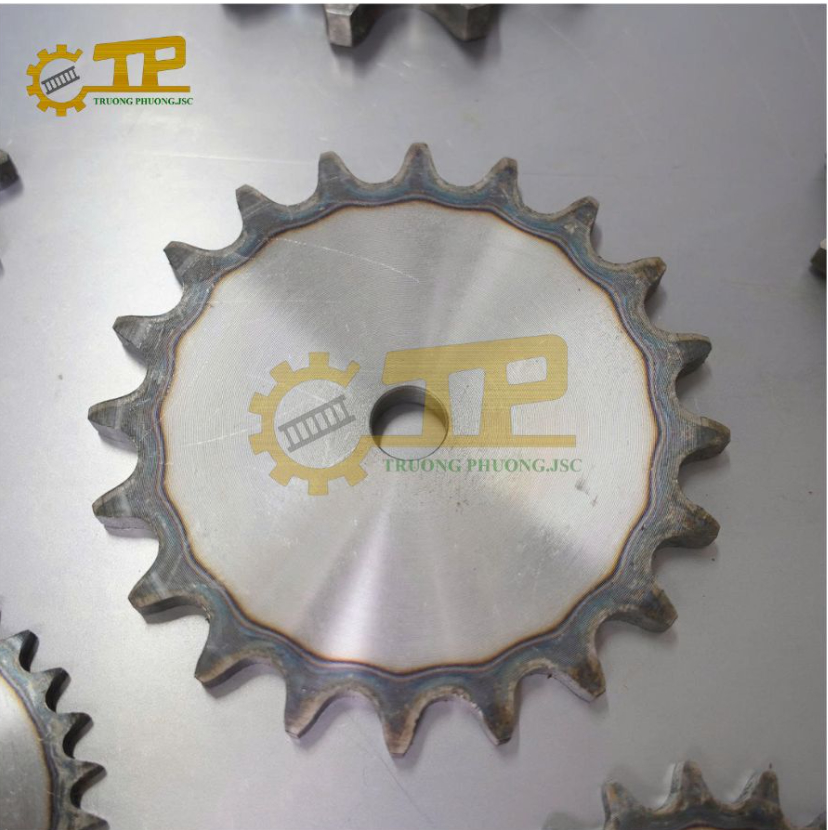

- Số răng (Teeth – Z): Quyết định trực tiếp đến tốc độ quay và tỷ số truyền của hệ thống. Nhông ít răng giúp tăng tốc độ cho trục bị động, trong khi nhông nhiều răng giúp truyền động êm ái và giảm mài mòn.
- Đường kính vòng chia (Pitch Diameter – Dp): Là đường kính của vòng tròn đi qua tâm các chốt xích khi xích ăn khớp với nhông. Đây là kích thước tham chiếu cơ bản để tính toán không gian lắp đặt máy.
- Tiêu chuẩn (ANSI / ISO): Hai hệ tiêu chuẩn này có cấu tạo con lăn khác nhau dù có thể cùng bước xích. Do đó, tuyệt đối không được thay thế chéo linh kiện giữa hai hệ này để tránh hư hỏng bộ truyền.
2. Bảng tra thông số nhông xích
2.1. Theo tiêu chuẩn ANSI

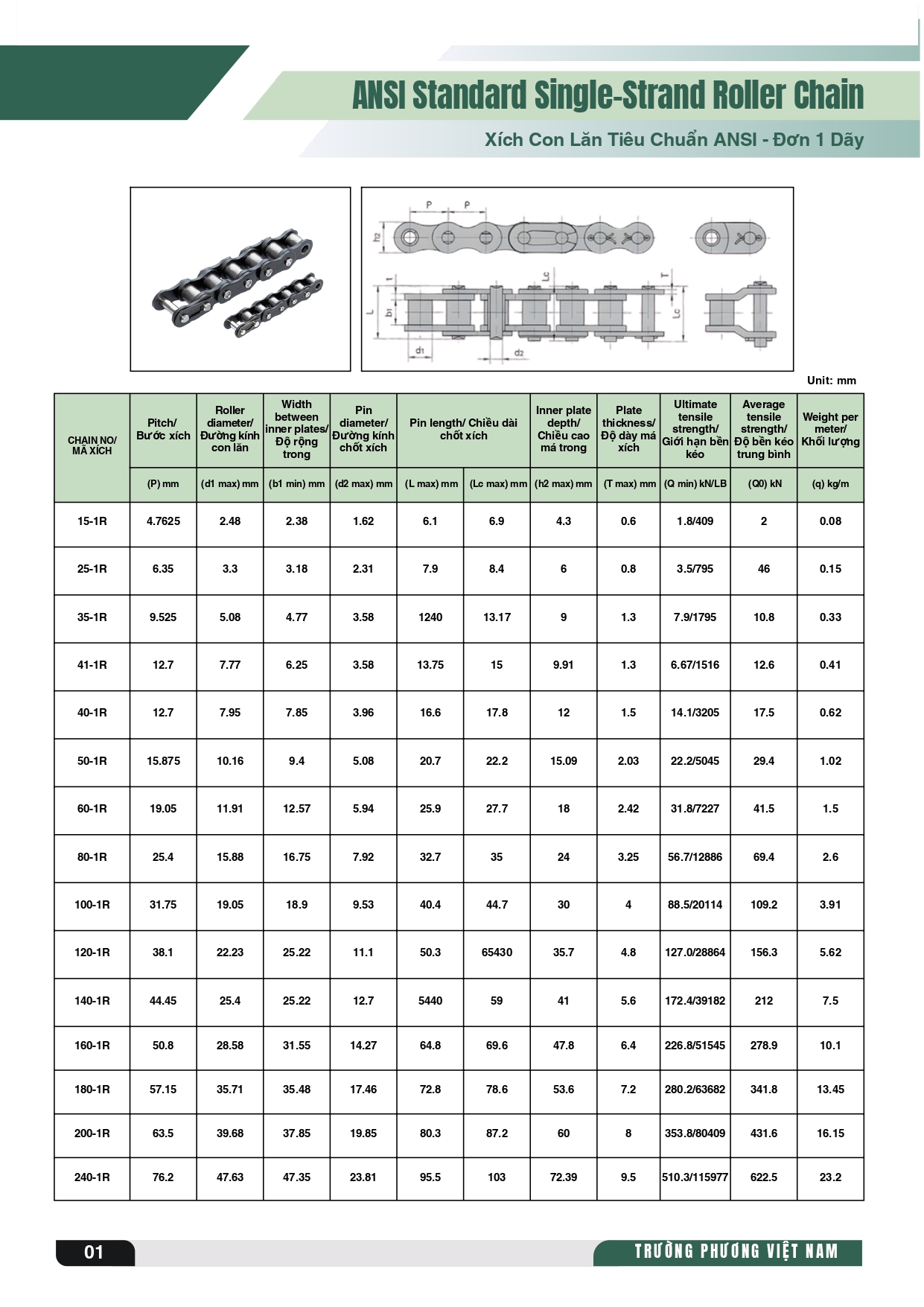

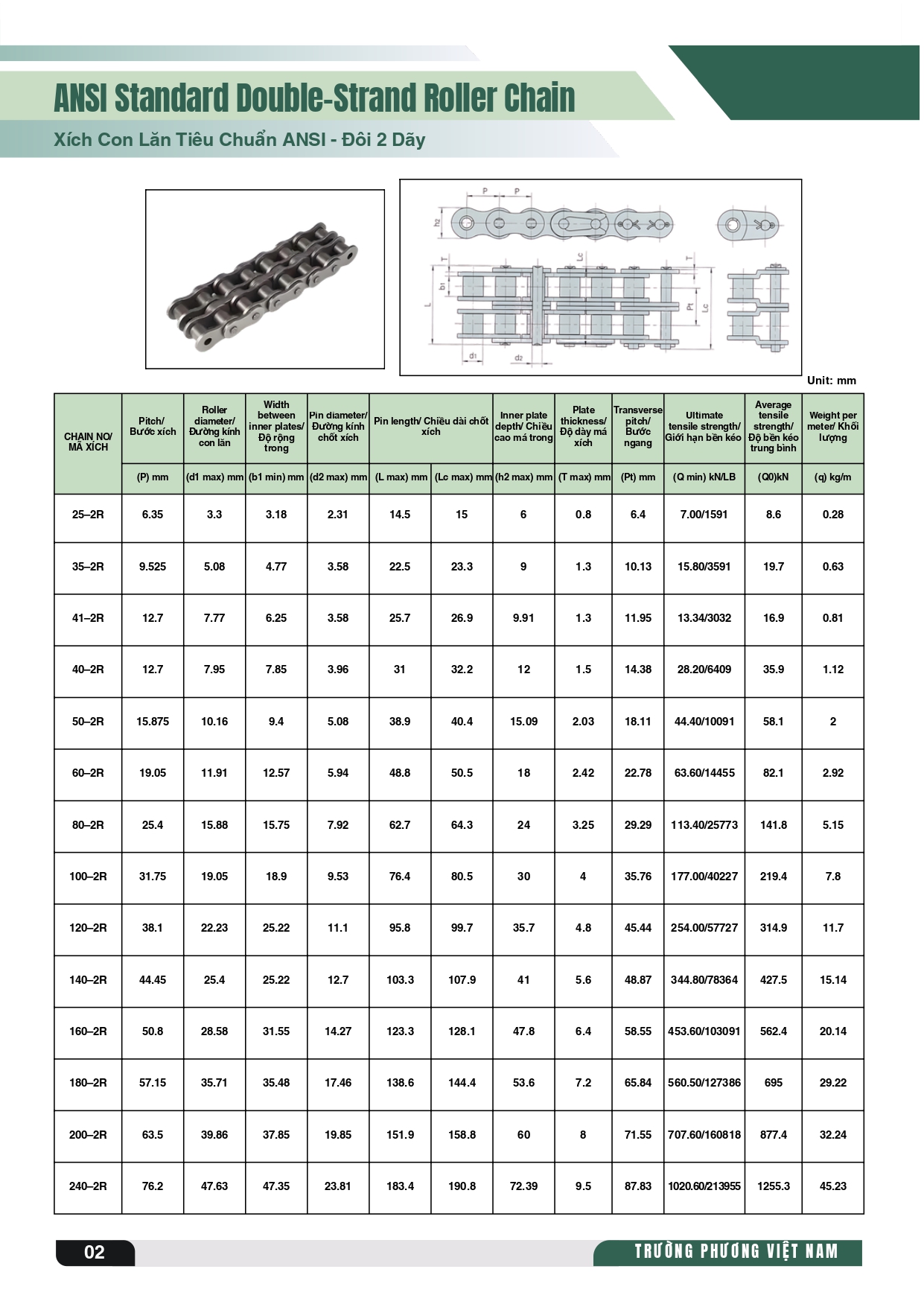

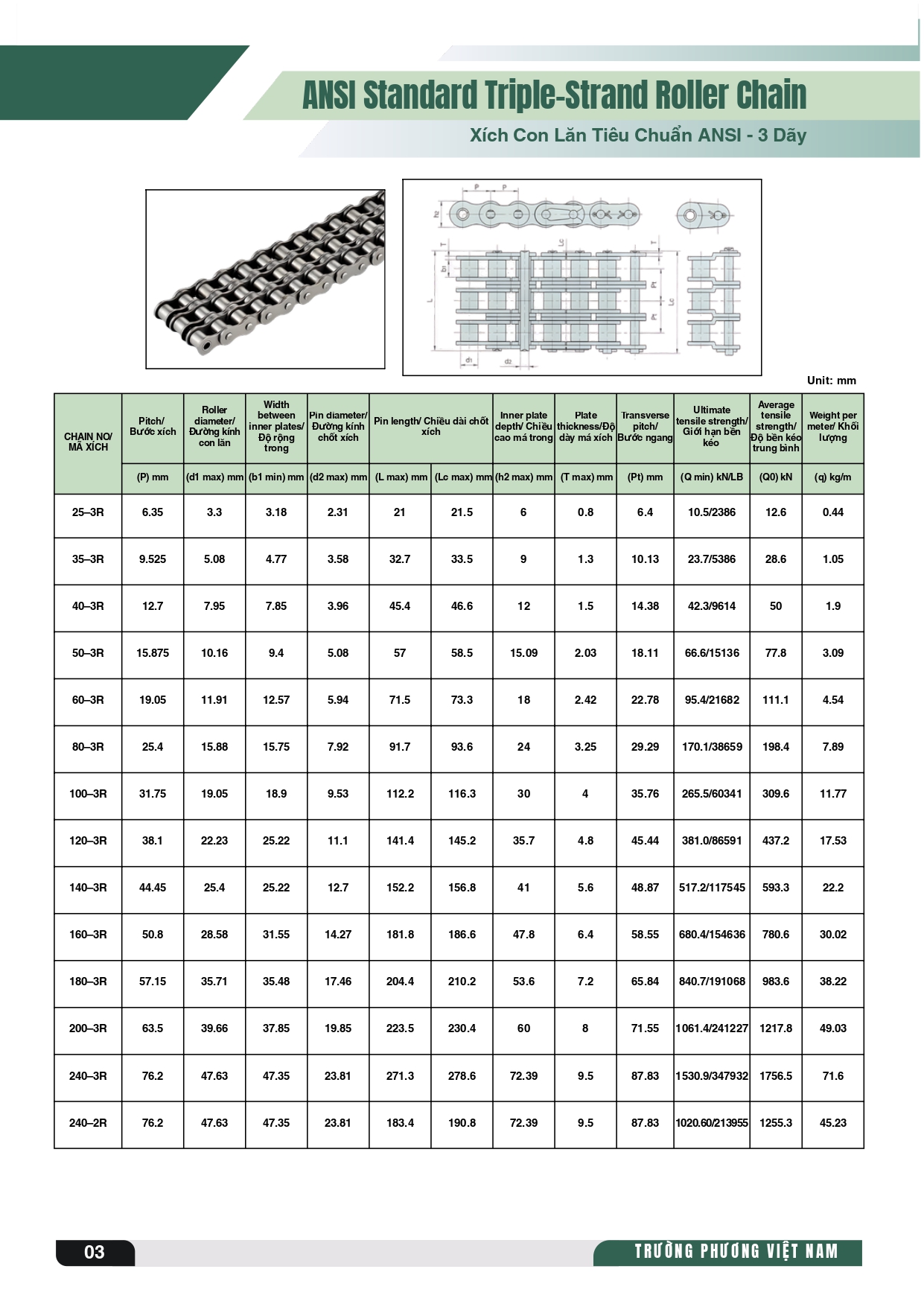

Tiêu chuẩn ANSI (American National Standards Institute) là hệ quy chiếu phổ biến nhất cho các loại nhông xích tại Việt Nam. Dưới đây là bảng tra thông số kỹ thuật chi tiết cho các loại xích đơn và xích nhiều dãy theo chuẩn ANSI:
2.2. Theo tiêu chuẩn ISO

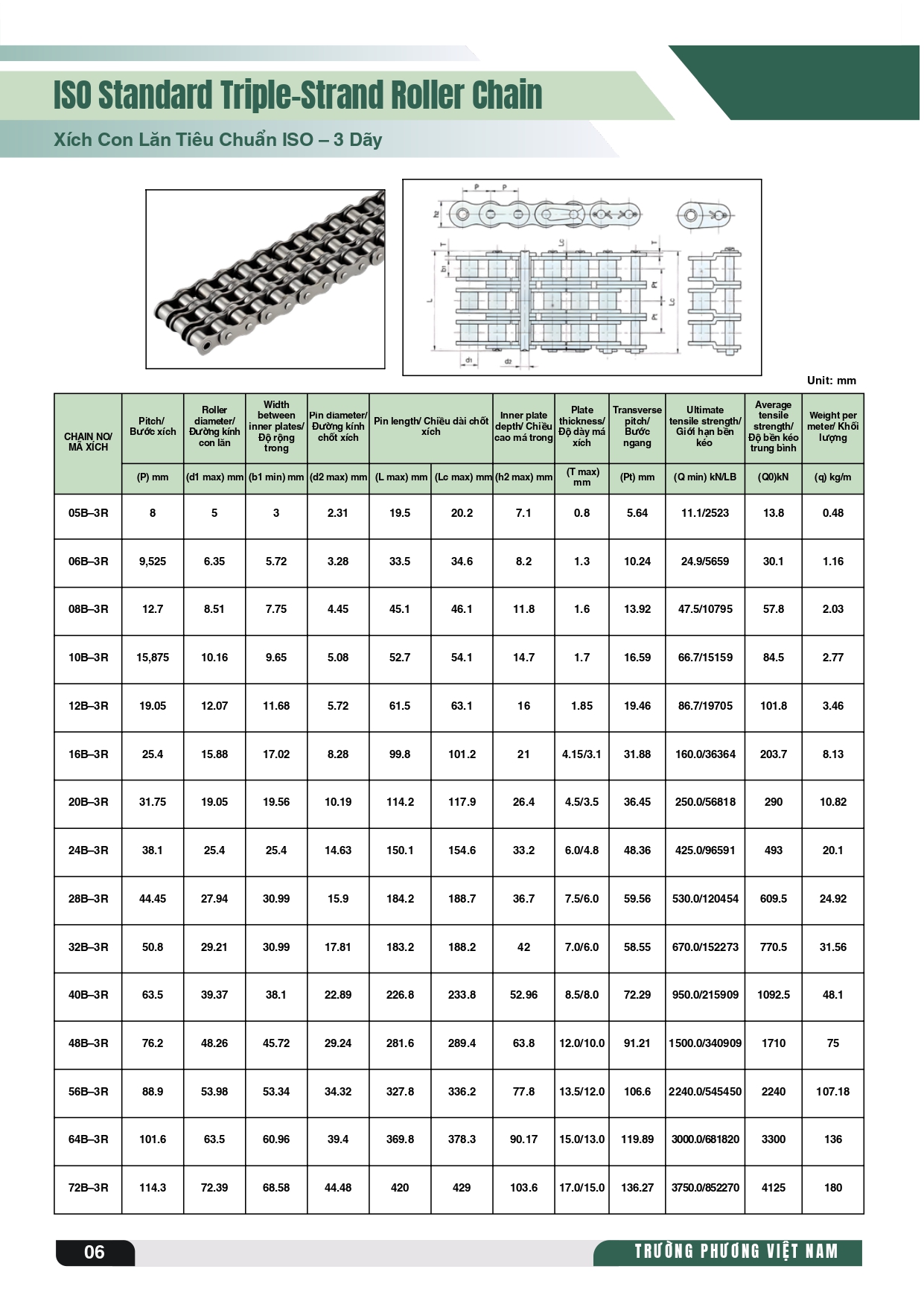

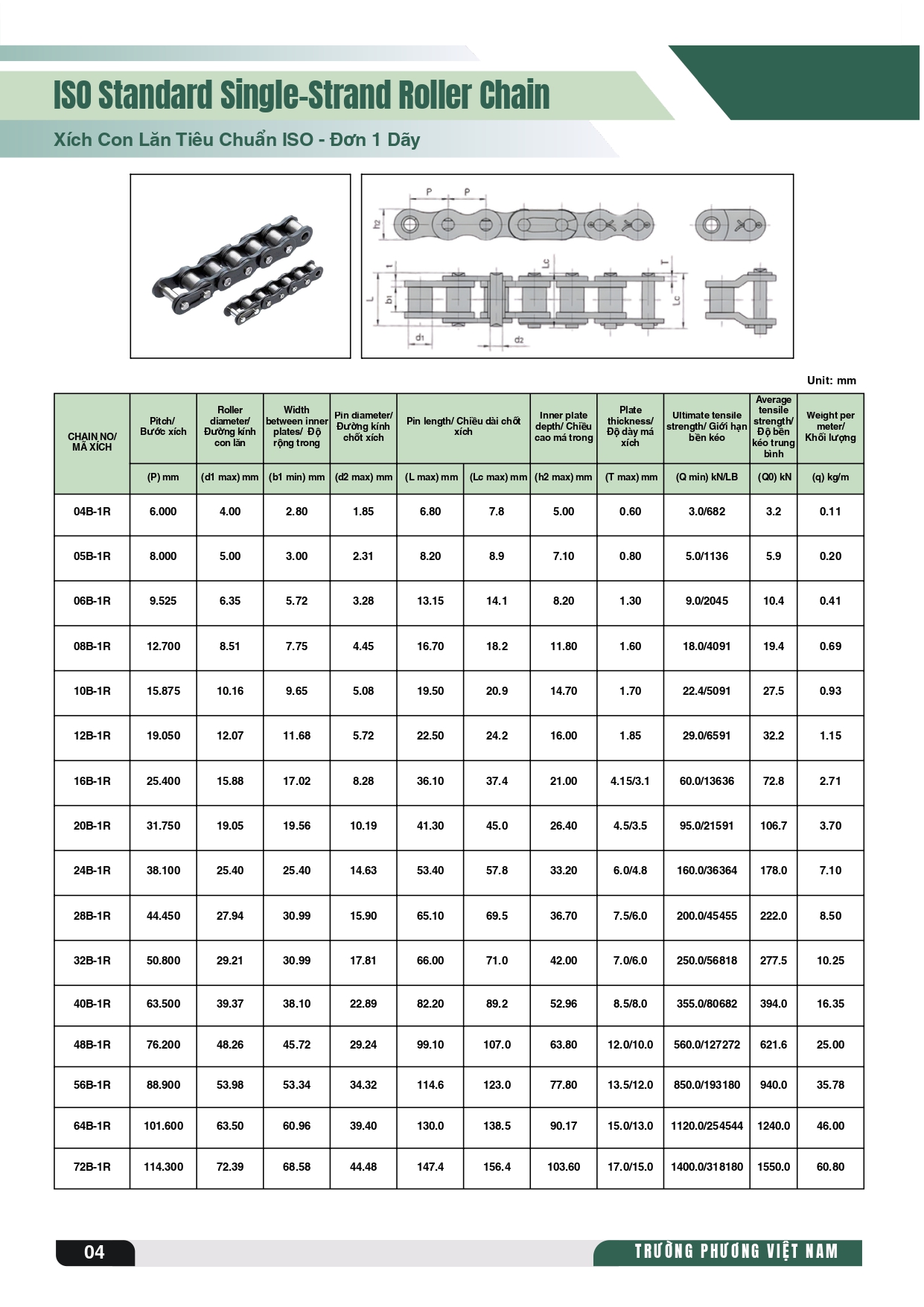

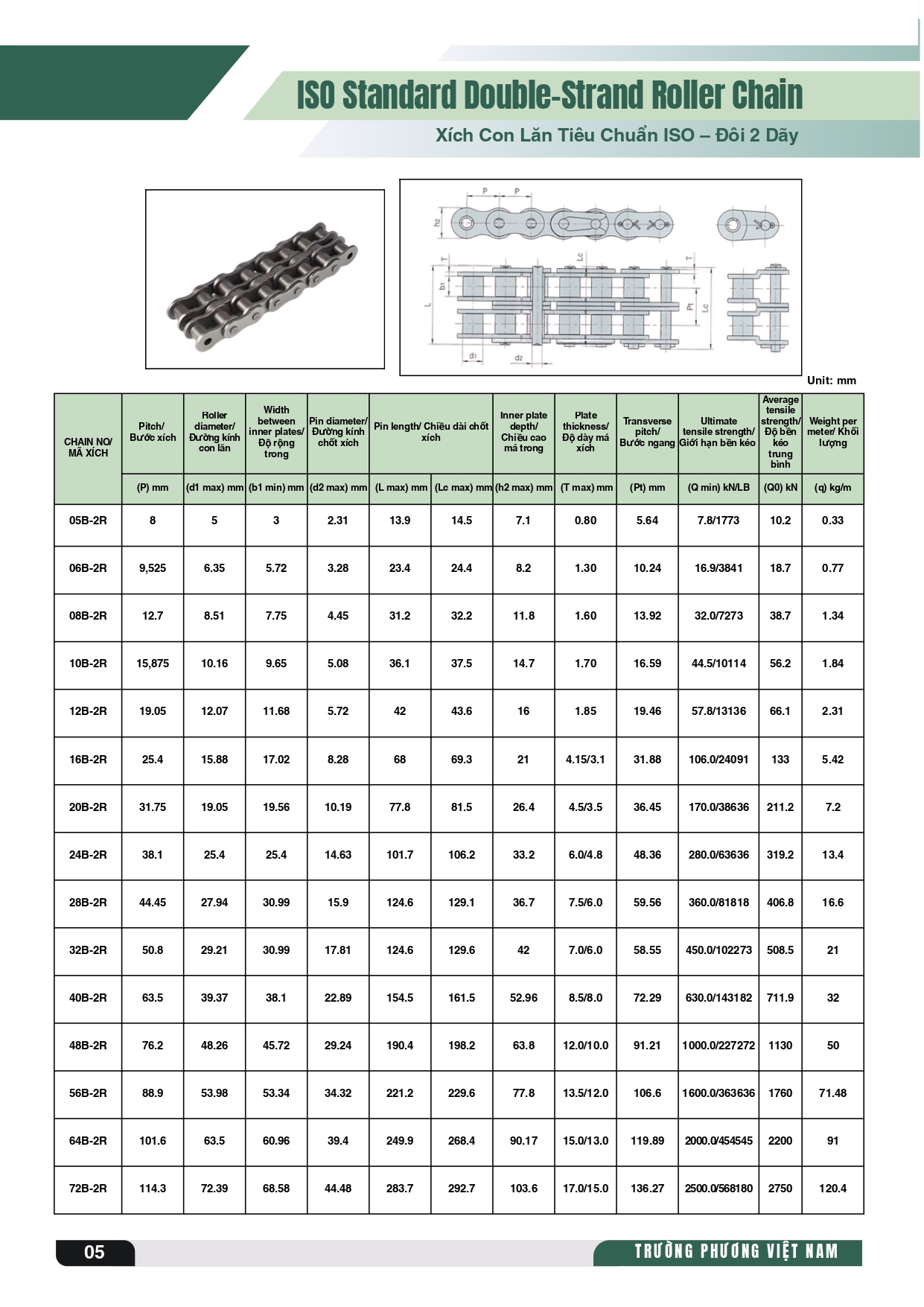

Tiêu chuẩn ISO (International Organization for Standardization), hay còn gọi là hệ BS (British Standard), thường được ứng dụng trong các dây chuyền máy móc nhập khẩu từ Châu Âu. Điểm khác biệt lớn nhất là cấu tạo con lăn và bề rộng răng của hệ ISO thường dày dặn hơn so với hệ ANSI dù có cùng bước xích. Bảng tra các thông số nhông xích hệ mét tiêu chuẩn ISO:
2.3. Nhông xích bước đôi

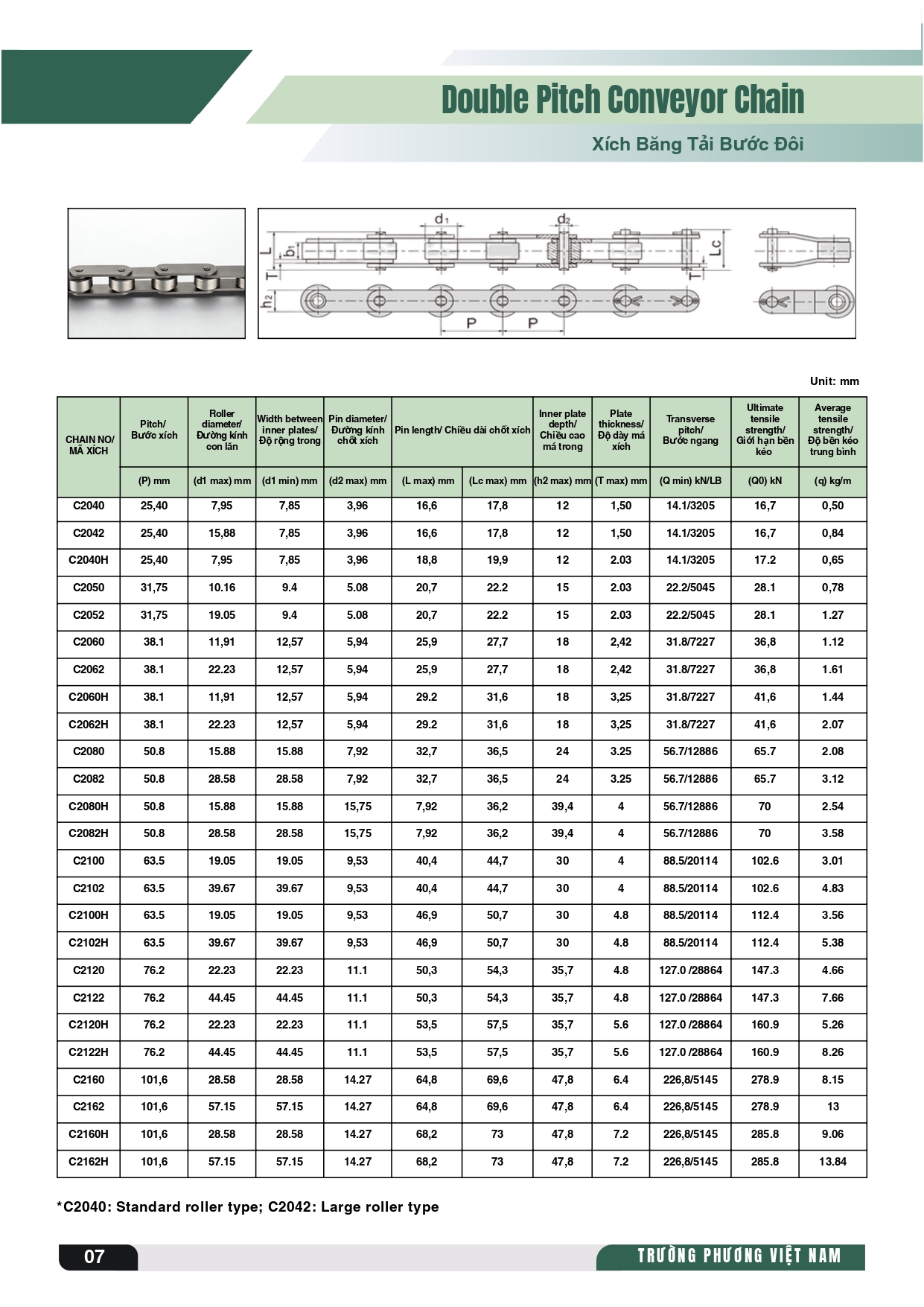

Nhông xích bước đôi là giải pháp truyền động cho các hành trình dài với tải trọng trung bình. Đặc điểm của dòng này là bước răng dài gấp đôi so với xích tiêu chuẩn nhưng kích thước con lăn vẫn giữ nguyên, giúp giảm trọng lượng và chi phí cho hệ thống băng tải.
3. Cách tra bảng thông số nhông xích đúng cách
Để chọn được bộ nhông xích phù hợp, kỹ thuật viên nên thực hiện quy trình tra cứu theo 5 bước tiêu chuẩn sau:
- Bước 1: Xác định loại xích đang sử dụng: Kiểm tra dây xích cũ hoặc ký hiệu trên máy để biết đó là xích đơn, xích đôi hay xích 3 dãy.

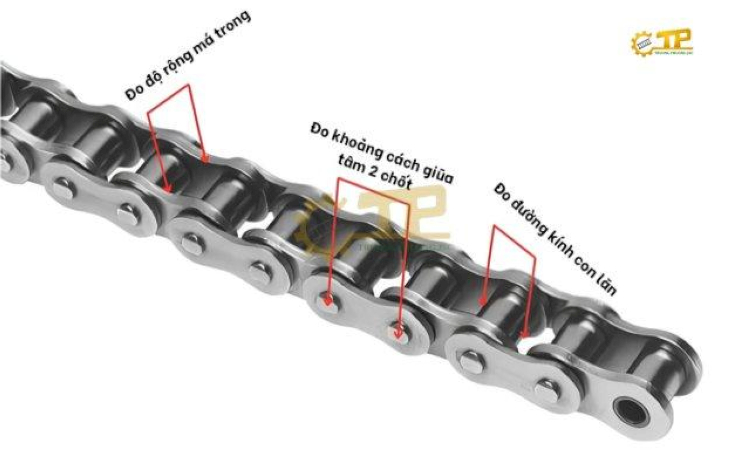

- Bước 2: Tra mã xích: Sử dụng thước cặp để đo bước xích thực tế (ví dụ đo được 12.7 mm thì mã xích có thể là 40 hoặc 08B).
- Bước 3: Đối chiếu bước xích và kích thước: So sánh số đo thực tế với các bảng tra tiêu chuẩn ANSI và ISO phía trên để xác định hệ quy chiếu.
- Bước 4: Chọn số răng phù hợp: Dựa trên tỷ số truyền yêu cầu của thiết kế để chọn đĩa nhông có số lượng răng tương ứng.
- Bước 5: Kiểm tra tiêu chuẩn cụ thể: Xác nhận lại lần cuối máy móc của bạn chạy theo hệ ANSI hay ISO để chọn đúng bề rộng răng và đường kính con lăn tương thích.
4. Trường Phương – Hỗ trợ tra cứu và cung cấp nhông xích chuyên nghiệp
Nếu doanh nghiệp đang gặp khó khăn trong việc xác định mã hàng hoặc cần gia công các loại nhông xích phi tiêu chuẩn, Công ty Cổ phần Trường Phương Việt Nam là đơn vị đồng hành tin cậy nhất.
- Hỗ trợ kỹ thuật chuyên sâu: Đội ngũ kỹ sư tại Trường Phương sẵn sàng hỗ trợ khách hàng đo đạc, tính toán tỷ số truyền và tra cứu thông số kỹ thuật miễn phí.
- Kho hàng sẵn có quy mô lớn: Luôn dự trữ đầy đủ các mã nhông xích tiêu chuẩn ANSI, ISO và xích bước đôi, sẵn sàng giao hàng ngay tại Hà Nội và các tỉnh thành toàn quốc.

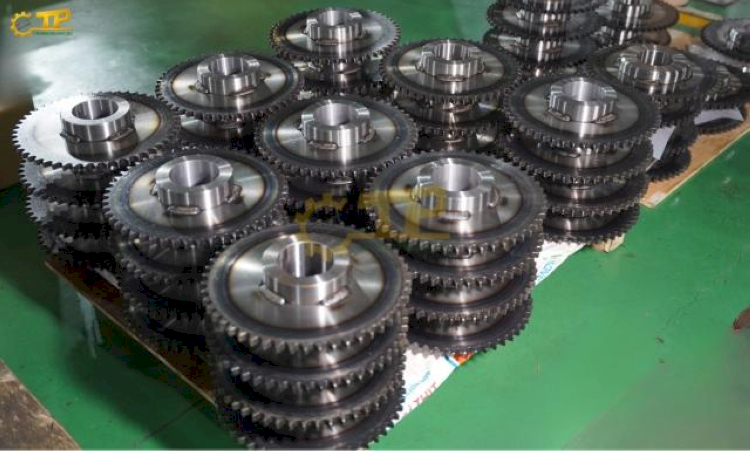

- Năng lực gia công CNC: Sở hữu xưởng sản xuất hiện đại, Trường Phương nhận gia công lỗ trục, rãnh then và tôi cao tần nhông xích theo đúng bản vẽ kỹ thuật, đảm bảo độ chính xác tuyệt đối.
Việc tra cứu và lựa chọn chính xác thông số nhông xích đóng vai trò quan trọng trong việc đảm bảo hiệu suất truyền động, giảm thiểu hao mòn và kéo dài tuổi thọ thiết bị. Với năng lực chuyên môn trong lĩnh vực Cơ khí chế tạo máy, Trường Phương cung cấp giải pháp tra cứu, tư vấn và gia công nhông xích đáp ứng đầy đủ tiêu chuẩn kỹ thuật và yêu cầu vận hành thực tế của doanh nghiệp.
Nếu quý khách hàng cần tra cứu mã hàng hoặc nhận báo giá gia công nhông xích, liên hệ ngay Trường Phương để được hỗ trợ nhanh chóng và chính xác.
